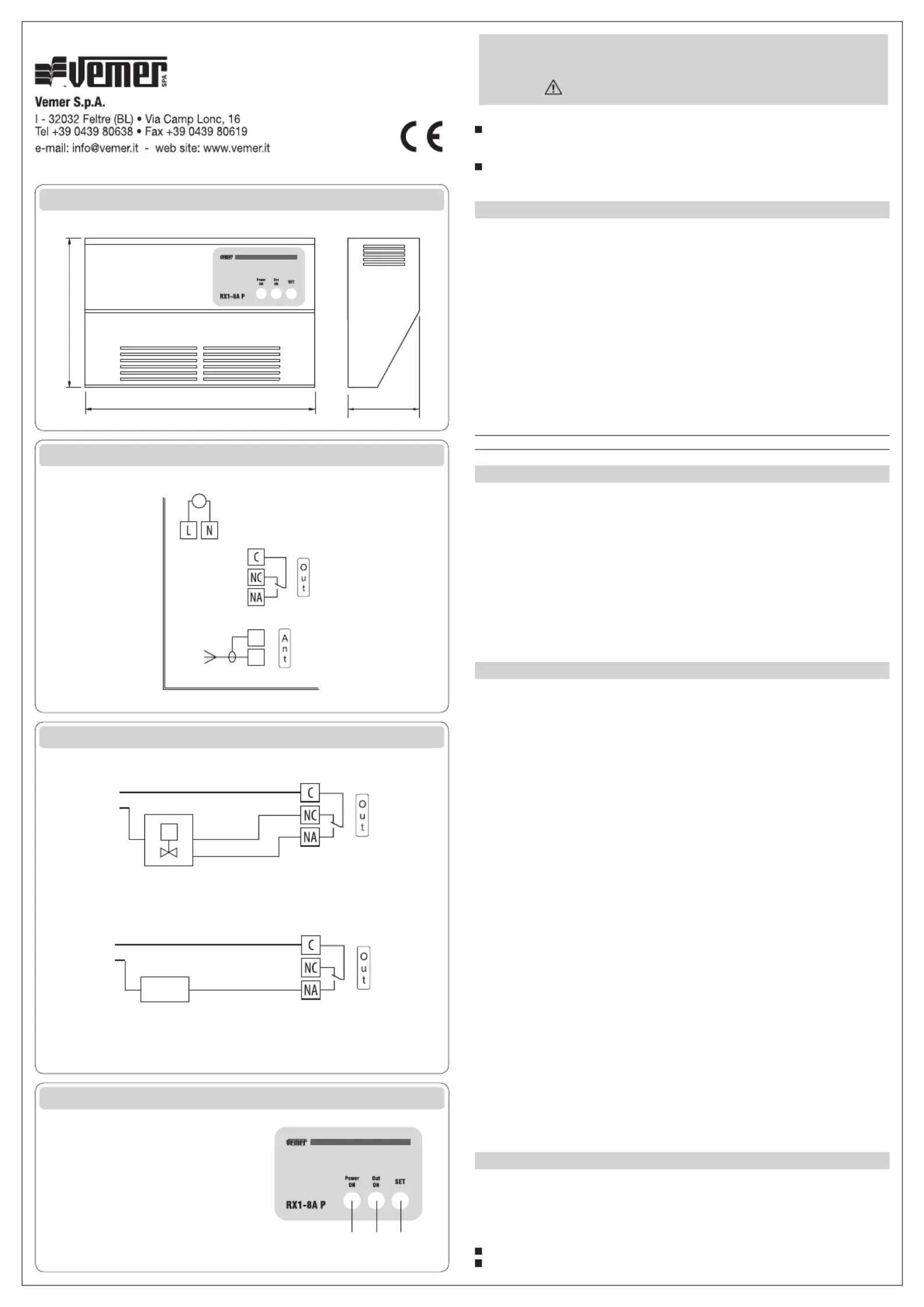

Side 1/2
V3IS00689-010
Mod. RX1-8A P
Dimensioni
Schema di collegamento
Esempi di collegamento
M
L
N
N
LOAD
Pompe di circolazione,
bruciatori, elettrovalvole.
Valvole motorizzate.
Manuale d’Uso
Attuatore remoto RX1-8A P
Leggere attentamente tutte le istruzioni
L’attuatore remoto è un dispositivo elettonico automatico di comando con RX1-8A P
montaggio indipendente per gli apparecchi di climatizzazione; è progettato per la ricezione
dei segnali via radio provenienti dai termostati e cronotermostati della gamma Vemer.
Esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico e similare con
categoria di sovratensione III e grado di inquinamento normale (EN 60730-1).
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del prodotto è necessario rispettare
le seguenti indicazioni:
1) Il prodotto deve essere installato da personale qualificato
2) Prima di accedere ai morsetti assicurarsi che i conduttori elettrici non siano in
tensione
3) Non alimentare o collegare il prodotto se qualche parte di esso risulta
danneggiata
4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento
5) Nell’impianto elettrico dell’edificio in cui lo strumento va installato deve essere
presente un interruttore e un dispositivo di protezione dalle sovracorrenti.
6) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici
7) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
Codice Modello Descrizione
VE471900 RX1-8A P Attuatore remoto da parete
CARATTERISTICHE TECNICHE
• Alimentazione:230VCA(-15%/+10%)50/60Hz
• Assorbimento:2W(3VA)
• Uscite:
-3morsetti(Out)perrelèconcontattoinscambioda8A/250Vacconcaricoresistivo
-2morsetti(Ant)perantennaperricezionesegnale
• Morsettierapercaviconsezionemassimadi1,5mm
2
• Temperaturadifunzionamento:0°C÷50°C
• Temperaturadiimmagazzinamento:-10°C÷70°C
• Umiditàdifunzionamento:20-90%noncondensante
• Installazionedaparete
• Gradodiprotezione:IP40
• Isolamento:rinforzatotrapartiaccessibilie(frontale)tuttiglialtrimorsetti
• Frequenzadifunzionamento:433,92MHz
UTILIZZO
FUNZIONAMENTO
• All’accensioneilLEDrossoemette2lampeggidelladuratadimezzosecondo(sequenzadi
accensione).
• Terminatalasequenzadiaccensione,vieneaccesoilLEDverdepersegnalareil
funzionamentonormaledeldispositivoevieneaccesoilLEDrossopersegnalarelostato
corrispondente del canale (acceso = ON).
• L’attuazione(commutazioneON/OFFdelrelè)richiestadaitermostatiecronotermostati
Vemer può avvenire solamente dopo la configurazione del canale.
• L’interruzionedelcollegamentoradioperpiùdi15minutifratrasmettitoreericevitore
disattivailrelèefalampeggiareilledrosso.Ilripristinoèautomatico.
Configurazione del canale
°
Duranteilfunzionamentonormale,premereiltastoSETperalmenotresecondi
perentrareinmodalitàdicongurazione.InquestamodalitàèspentoilLEDverde,
mentrelampeggiailLEDrosso.
°
Lostrumentorimaneinmodalitàcongurazioneperuntempomassimodi60
secondi entro il quale l’attuatore deve ricevere una stringa di configurazione (vedere le
istruzionideitermostatie/ocronotermostatiperlamodalitàdiinviodellastringa).
°
Allaricezionedellastringa,ilcanalerisultaconguratoel’attuatoreriprendeil
funzionamentonormale.
°
Perricongurareilcanale,ripeterelaprocedura.
• Percancellarelacongurazionedelcanale,entrareinmodalitàdicongurazioneconil
tastoSET,quindipremereiltastoSETperalmenotresecondinchènonsiriaccendeil
LEDverde.
Ogni nuova configurazione cancella la configurazione precedente.
Sostituzione antenna
Lostrumentomontaalpropriointernoun’antennagiàcablata(collegataaimorsetti
Ant)perlaricezionedelsegnaledaltermostato/cronotermostato.Qualoraquestanonsia
sufcientearicevereilsegnaleèpossibilesostituirlaconun’altraantennaconguadagno
maggiore acquistabile separatamente (cod. VE017000).
Perlasostituzioneprocederecomesegue:
°
togliere alimentazione allo strumento;
°
aprire lo strumento rimuovendo la vite posta sul lato in basso
°
svitareimorsetti(Ant),scollegarel’antennaindotazioneecollegarel’antenna
acquistata separatamente.
NORME DI RIFERIMENTO
LaconformitàalleDirettiveComunitarie:
2006/95/CE(BassaTensione)
2004/108/CE(E.M.C.)
1995/5/CE(R&TTE)
èdichiaratainriferimentoalleseguentiNormearmonizzate:
Sicurezza: CEIEN60730-1eCEIEN60730-2-9
Compatibilità elettromagnetica: EN301489-1/3eEN300220-1/2.
CHIUDE
APRE
116 36
75,3
Indicazioni e comandi
–LEDverdedisegnalazionedellostatodi
funzionamento
–LEDrossodisegnalazionestatorelè
–TASTOSETdiprogrammazioneereset
del canale
