Side 1/6

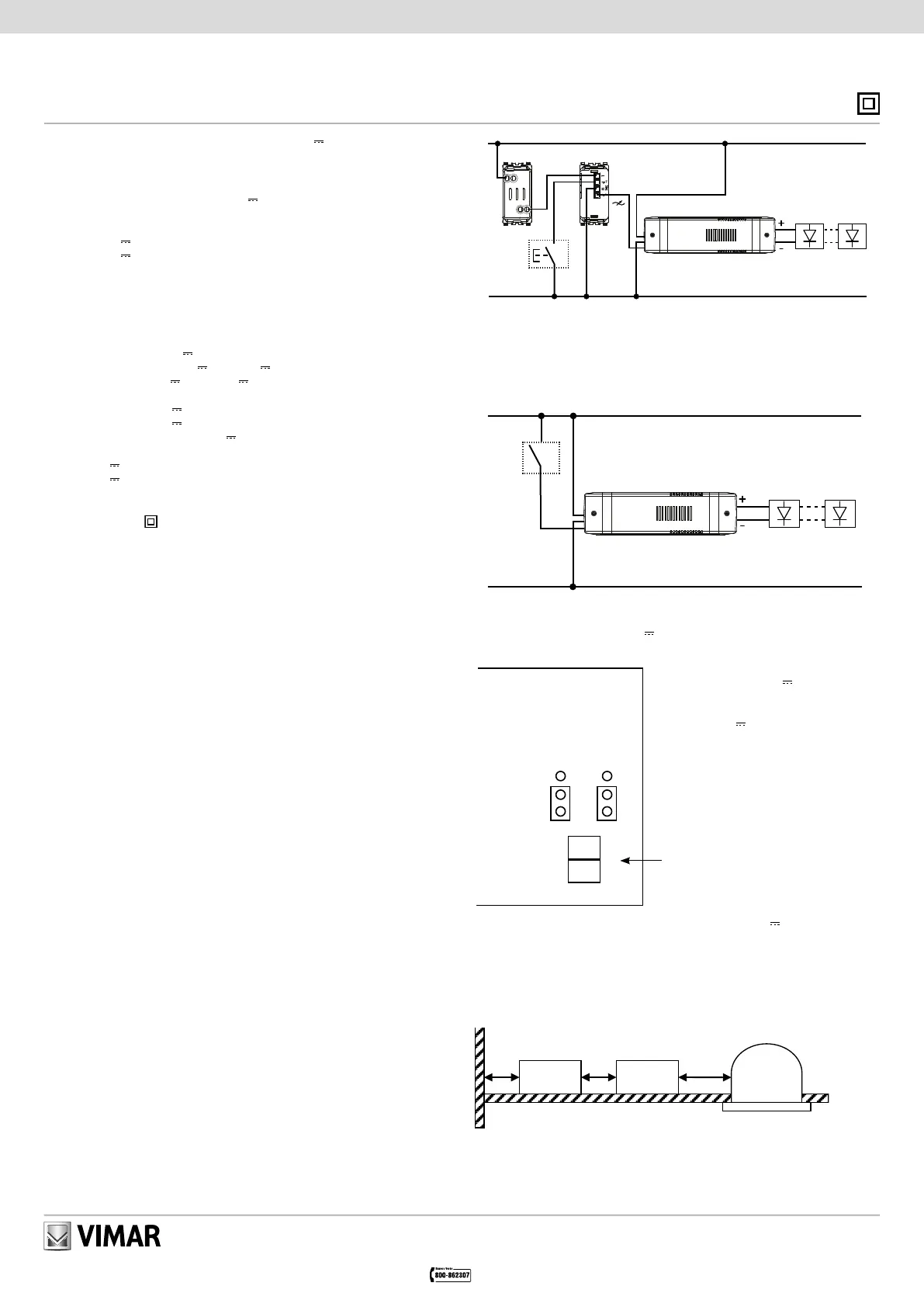

Fig. 1. Schema collegamenti alimentatore 01874.120 con regolatore master universale.
Attenzione: I moduli LED devono essere connessi soltanto in parallelo
L’alimentatore elettronico dimmerabile può essere controllato anche tramite un interruttore col-
legato tra fase e sincronismo (Fig. 2). In questo caso sarà possibile eseguire solo l’ON/OFF alla
massima intensità del modulo LED collegato all’alimentatore.
Fig. 2. Schema collegamenti alimentatore 01874.120 con interruttore ON/OFF.
Prima di collegare l’alimentatore alla rete di alimentazione 120 V~, selezionare la tensione nomi-
nale di uscita 12-24 V
mediante i jumper collocati sul lato secondario e collegare il modulo/
striscia LED (Fig. 3)
.
Fig. 3. Posizione dei jumper per selezionare la tensione di uscita a 12 V .
REGOLE DI INSTALLAZIONE
L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati. Garantire delle distanze
minime attorno all’apparecchio in modo che vi sia una sufficiente ventilazione.
L’apparecchio non deve essere sottoposto a stillicidio o a spruzzi d’acqua.
Fig. 4. Distanze minime tra l’alimentatore 01874.120 e le lampade e/o pareti esterne.
CONFORMITÀ NORMATIVA
Direttiva BT. Norme EN 61347-2-13, EN 62384.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400522A0 01 1309
VIMAR - Marostica - Italy
01874.120
Alimentatore elettronico 120 V~ 60 Hz con uscita multitensione per lampade a LED
dimmerabili 12-24 V , dimmerabile con regolatori MASTER universali. Uscita SELV.
CARATTERISTICHE
• Adatto per moduli/strisce LED SELV: 12-24 V
• Tensione di alimentazione: 120 V~ 60 Hz
• Assorbimento a 120 V~:
- 220 mA (12 V
20 W)
- 255 mA (24 V
24 W)
• Morsetti:
- 2 per alimentazione (L fase, N neutro)
- 1 per sincronismo (S)
- 2 per uscita modulo led (+, -)
• Fusibile 1 A incorporato ad alta capacità di rottura
•Ponticelli per selezionare la tensione di uscita
•Tensione nominale di uscita: 12-24 V
± 10%
•Corrente di uscita massima: 1,7 A a 12 V
, 1 A a 24 V
•Massimo carico: 20 W (uscita 12 V ), 24 W (uscita 24 V )
•PFC attivo:
- Power factor = 0,98 (12 V
20 W)
- Power factor = 0,98 (24V
24 W)
•Potenza massima dissipata: 6 W a 12 – 24 V
•Rendimento η a 120 V~:
- 80% (12 V
20 W)
- 84% (24 V
24 W)
• Consumo in standby: < 0.5 W
• Temperatura di funzionamento ta: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Max numero di Alimentatori:
- con interruttore magnetotermico C10: max 7;
- con Interruttore magnetotermico C16: max 12.
• Alimentatore da incorporare IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms
• Alimentatore regolabile:
- con regolatore master universale Vimar configurato con taglio di fase LE (art. 20135.120
/19135.120/16559.120/14135.120, art. 20136.120/19136.120/16603.120/14136.120).
Comando ON/OFF e regolazione della luminosità da 0 a 100% (consultare i fogli di istruzio-
ne dei regolatori master 1M universale basculante e rotativo con pulsante incorporato). Non
collegare con tradizionale regolatore a taglio di fase
- con interruttore on/off tra fase e sincronismo. Comando ON/OFF ad intensità 100% del
power/modulo LED
• Max 10 alimentatori collegabili ad un unico regolatore master
• Lunghezza del cavo dal regolatore master/interruttore all’ultimo alimentatore: max 100 m
• Lunghezza del cavo per i moduli led: 10 m con cavi sezione 1,5 mm
2
• Fornito di coprimorsetti e serracavi
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm
2
– 1,5 mm
2
(cavi rigidi); 0,75 mm
2
– 1 mm
2
(cavi flessibili)
- Secondario (terminali LED): 0,5 mm
2
– 1,5 mm
2
(cavi rigidi); 0,5 mm
2
– 1 mm
2
(cavi flessibili)
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm;
- Secondario: min 4 mm- max 8 mm.
• Fissaggio dell’alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell’involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm
COLLEGAMENTI
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice
articolo.
L’installazione tipica dell’alimentatore prevede l’utilizzo del regolatore master universale
stand-alone Vimar nella configurazione descritta in Fig. 1.
I regolatori master stand-alone Vimar utilizzabili per il controllo dell’alimentatore 01874.120 sono:
• Regolatore master 1M basculante universale: art. 20135.120-19135.120-16559.120-
14135.120.
• Regolatore master 1M rotativo universale + pulsante: art. 20136.120-19136.120-16603.120-
14136.120.
• Il collegamento deve avvenire in associazione ad un portafusibile con fusibile rapido ad altopo-
tere di interruzuione tipo F2,5AH250V.
L
L
N
S
N
01874.120
L
S
N
B
A
A
A ≥ 25 mm; B ≥ 100 mm
Ta: 45°C max
01874
01875
01874.120 01874.120
Modulo LED/
Striscia LED
20416
19416
16460
14416
20135.120-20136.120
19135.120-19136.120
16559.120-16603.120
14135.120-14136.120
01874.120
20008
19008
16080
14008
L
L
L
N
N
P
S
N
L
S
N
120
12 V
24 V
+
-
Per impostare a 12 V la tensione nominale
di uscita, posizionare i jumper come da figura.
Per impostare a 24 V
la tensione nominale di
uscita, posizionare i jumper verso l’alto in corri-
spondenza della dicitura 24 V.
Interruttore
Moduli LED/Strisce LED
Moduli LED/Strisce LED
Morsetti di uscita modulo/striscia LED
