Side 1/6

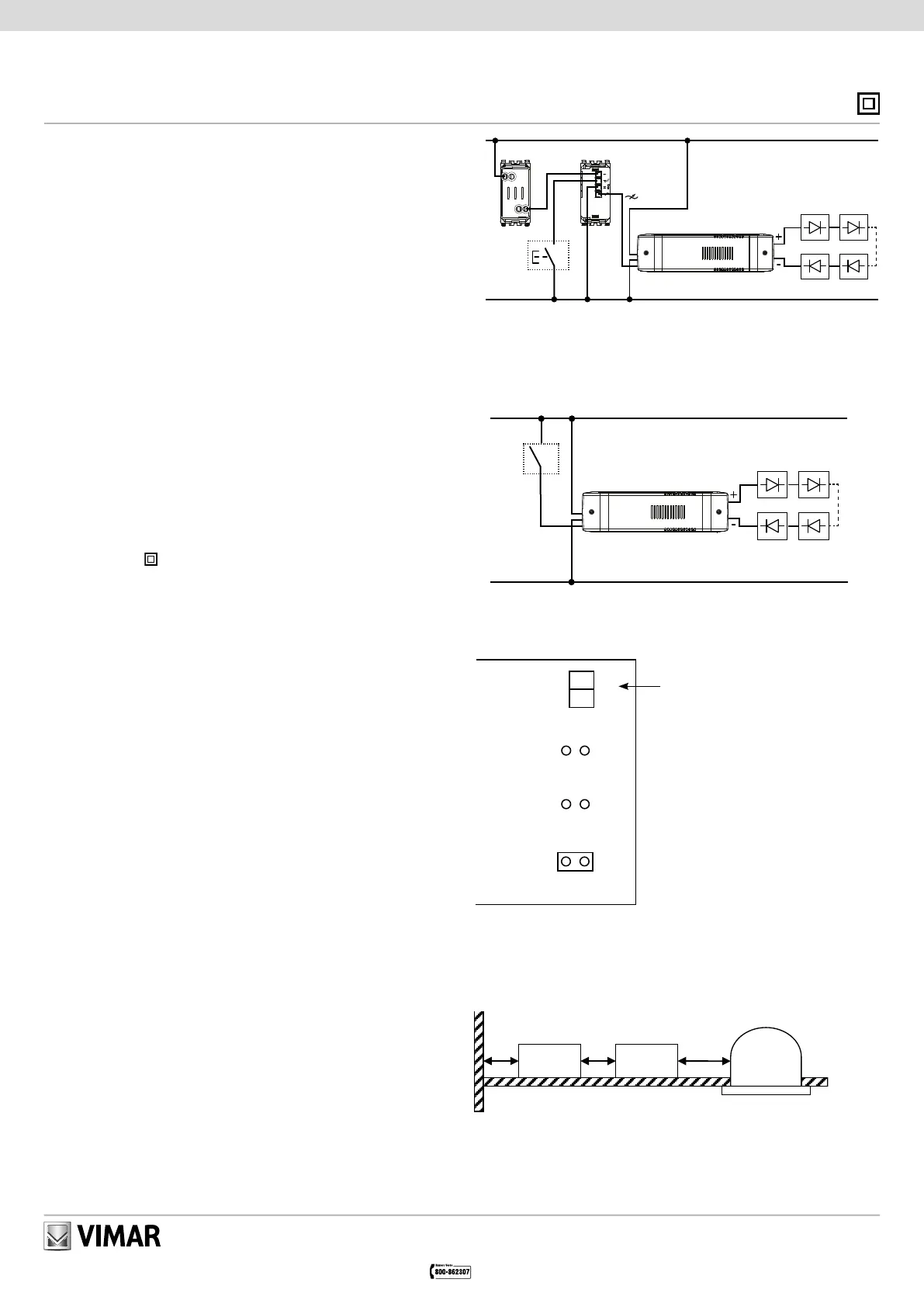

Fig. 1. Schema collegamenti alimentatore 01875.120 con regolatore master universale.
Attenzione: I moduli LED devono essere connessi soltanto in serie.
L’alimentatore elettronico dimmerabile può essere controllato anche tramite un interruttore col-
legato tra fase e sincronismo (Fig. 2). In questo caso sarà possibile eseguire solo l’ON/OFF alla
massima intensità del modulo LED collegato all’alimentatore.
Fig. 2. Schema collegamenti alimentatore 01875.120 con interruttore ON/OFF.
Prima di collegare l’alimentatore alla rete di alimentazione 120 V~, selezionare la corrente nomi-
nale di uscita 350/500/700 mA mediante il jumper collocato sul lato secondario e collegare il
modulo/striscia LED (Fig. 3)
.
Fig. 3. Posizione del jumper per selezionare la corrente di uscita 350 mA.
REGOLE DI INSTALLAZIONE
L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati. Garantire delle distanze
minime attorno all’apparecchio in modo che vi sia una sufficiente ventilazione.
L’apparecchio non deve essere sottoposto a stillicidio o a spruzzi d’acqua.
Fig. 4. Distanze minime tra l’alimentatore 01875.120 e le luminarie e/o pareti esterne.
CONFORMITÀ NORMATIVA
Direttiva BT.
Norme EN 61347-2-13, EN 62384.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400638A0 01 1309
VIMAR - Marostica - Italy
01875.120
Alimentatore elettronico 120 V~ 60 Hz con uscita multicorrente per lampade a
LED dimmerabili 350/500/700 mA, dimmerabile con regolatori MASTER univer-
sali. Uscita SELV equivalent.
CARATTERISTICHE
• Adatto per moduli/strisce LED SELV equivalenti: 350/500/700 mA
• Tensione di alimentazione: 120 V~ 60 Hz
• Assorbimento a 120 V~:
- 185 mA (uscita 15 W, 350 mA, 3-45 V max)
- 245 mA (uscita 22 W, 500 mA, 3-46 V max)
- 300 mA (uscita 27 W, 700 mA, 3-40 V max)
• Morsetti:
- 2 per alimentazione (L fase, N neutro)
- 1 per sincronismo (S)
- 2 per uscita modulo led (+, -)
• Fusibile 1 A incorporato ad alta capacità di rottura
•Ponticelli per selezionare la corrente di uscita
•Corrente nominale di uscita: 350/500/700 mA ± 10%
•Tensione di uscita massima: 50 V
•Massimo carico: 15 W a 350 mA/22 W a 500 mA/27 W a 700 mA
•PFC attivo:
- Power factor = 0,88 (15 W, 350 mA)
- Power factor = 0,92 (22 W, 500 mA)
- Power factor = 0,94 (27 W, 700 mA)
•Potenza massima dissipata: 4 W a 350 mA, 5 W a 500 mA, 6 W a 700 mA
•Rendimento η a 120 V~:
- 77% (15 W, 350 mA)
- 81% (22 W, 500 mA)
- 81% (27 W, 700 mA)
• Consumo in standby: < 0.5 W
• Temperatura di funzionamento ta: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Max numero di Alimentatori:
- con interruttore magnetotermico C10: max 7;
- con Interruttore magnetotermico C16: max 12.
• Alimentatore da incorporare IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms
• Alimentatore regolabile:
- con regolatore master universale Vimar configurato con taglio di fase LE (art. 20135.120/191
35.10/16559.120/14135.120, art. 20136.120/19136.120/16603.120/14136.120). Comando
ON/OFF e regolazione della luminosità da 0 a 100% (consultare i fogli di istruzione dei regola-
tori master 1M universale basculante e rotativo con pulsante incorporato). Non collegare con
tradizionale regolatore a taglio di fase
- con interruttore on/off tra fase e sincronismo. Comando ON/OFF ad intensità 100% del
power/modulo LED
• Max 10 alimentatori collegabili ad un unico regolatore master
• Lunghezza del cavo dal regolatore master/interruttore all’ultimo alimentatore: max 100 m
• Lunghezza del cavo per i moduli led: 10 m con cavi sezione 1,5 mm
2
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm
2
– 1,5 mm
2
(cavi rigidi); 0,75 mm
2
– 1 mm
2
(cavi flessibili)
- Secondario (terminali LED): 0,5 mm
2
– 1,5 mm
2
(cavi rigidi); 0,5 mm
2
– 1 mm
2
(cavi flessibili)
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm;
- Secondario: min 4 mm- max 8 mm.
• Fissaggio dell’alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell’involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm
COLLEGAMENTI
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice
articolo.
L’installazione tipica dell’alimentatore prevede l’utilizzo del regolatore master universale stand-
alone Vimar nella configurazione descritta in Fig. 1.
I regolatori master stand-alone Vimar utilizzabili per il controllo dell’alimentatore 01875.120 sono:
• Regolatore master 1M basculante universale: art. 20135.120-19135.120-16559.120-
14135.120;
• Regolatore master 1M rotativo universale + pulsante: art. 20136.120-19136.120-16603.120-
14136.120.
• Il collegamento deve avvenire in associazione ad un portafusibile con fusibile rapido ad alto
potere di interruzuione tipo F2,5AH250V.
L
L
N
S
N
01875.120
L
S
N
B
A
A
A ≥ 25 mm; B ≥ 100 mm
Ta: 45°C max
01874
01875
01875.120 01875.120
Moduli LED/
Strisce LED
20416
19416
16460
14416
20135.120-20136.120
19135.120-19136.120
16559.120-16603.120
14135.120-14136.120
01875.120
20008
19008
16080
14008
L
L
L
S
N
N
P
N
L
S
N
120
Moduli LED/Strisce LED
700 mA
500 mA
+
-
350 mA
Per impostare a 350 mA la corrente nominale
di uscita, posizionare il jumper come da figura.
In generale, per impostare la corrente di uscita
nominale desiderata, posizionare il jumper in
corrispondenza della rispettiva dicitura.
Interruttore
Moduli LED/Strisce LED
Morsetti di uscita modulo/striscia LED
