Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401668A0 01 2211
03809
BY-ALARM PLUS
Scheda interfaccia relè By-alarm Plus, alimentazione 12 Vdc 30 mA con
negativo connesso ad una uscita OC provenienti da una espansione o da
zone di centrale, 1 uscita in scambio 28 Vdc 7 A.
La scheda consente di trasformare un'uscita di tipo OC in un contatto pulito.
Il relé viene attivato con 12 o 24 V e la tensione di attivazione è impostabile mediante un apposito
ponticello (impostazione di default 24 V).
COLLEGAMENTI
Tra i contatti “+” e “-” del contatto di ingresso “Vin” è presente una resistenza da 47 kΩ utilizzata
come fine linea per bilanciare eventuali uscite supervisionate.
SEGNALAZIONI DEL LED E STATO DEL RELÉ
Led Modalità Stato relè
Verde
Acceso
Normalmente aperto (NO)
C
NO
NC
Spento
Normalmente chiuso (NC)
C
NO
NC
REGOLE DI INSTALLAZIONE
L’installazione e la configurazione devono essere effettuate da personale qualificato con l’osser-
vanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
CARATTERISTICHE
• Tensione di alimentazione dal bus: 12-24 V
• Corrente assorbita: 30 mA
• Resistenza tra i morsetti d’ingresso: 47 kΩ
• Max tensione commutabile: 24 Vcc
• Temperatura di funzionamento: da -5 - +40 °C
• Distanza di fissaggio: 36/24 mm
• Dimensioni: 45 x 35 mm
CONFORMITA' NORMATIVA.
Direttiva EMC. Direttiva RoHS.
Norme EN 50131-3, EN 50130-4, EN 50130-5, EN 55032, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

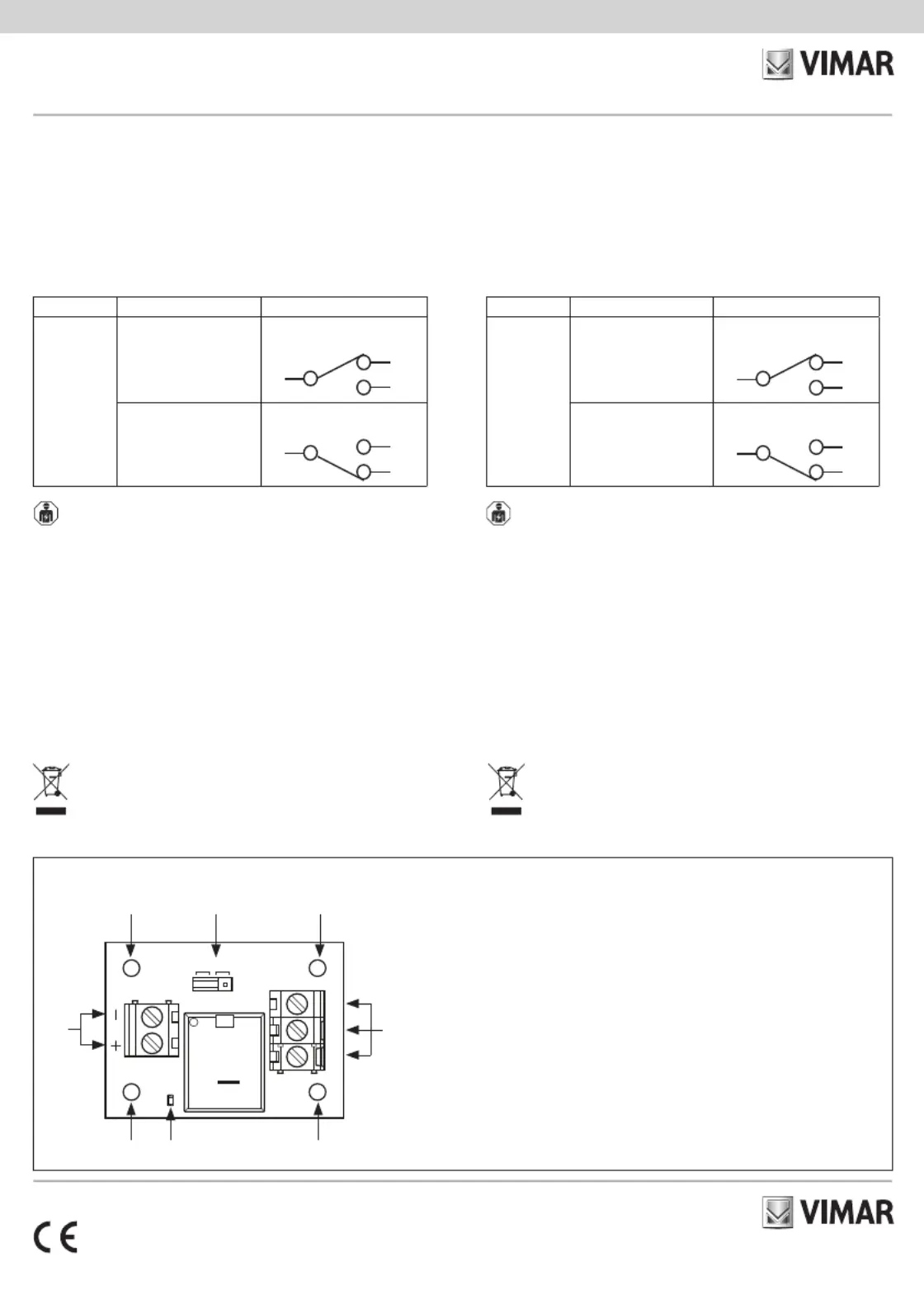

VISTA FRONTALE FRONT VIEW•
A: Morsetti -Vn, +Vn ingresso attivazione relè (da uscita OC)
B: Foro di fissaggio
C: Ponticello per impostazione della tensione (12 o 24 V)
D: Morsetti C, NO, NC uscita contatto pulito del relè
E: Led di stato del relè
E
D
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria
vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine
vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è
possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’a-
deguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o
riciclo dei materiali di cui è composta l’apparecchiatura.
A
C
B
DL
J2
Vin
C
24V
12V
NO NC
J3
RL1
J1IN032-R0
TIAMBO
120VAC
12 VDC
10A
240VAC7A
240VAC5A
HJR-3FF-S-Z
B
B B
By-alarm Plus relay interface board, 12 Vdc 30 mA power with negative
connected to an OC output from an expansion or control unit zone, 1 28
Vdc 7 A changeover output.
The board can convert an OC output into a volt-free contact.
The relay is energised at 12 or 24 V as configured with a dedicated jumper (set to 24 V by
default).
CONNECTIONS
There is a 47 k resistor between the “+” and “-” contacts of the “Vin” input, which terminates Ω
the line to balance any monitored outputs.
LED INDICATIONS AND RELAY STATUS
LED Mode Relay status
Green
On
Normally open (NO)
C
NO
NC
Off
Normally closed (NC)
C
NO
NC
INSTALLATION RULES
Installation and configuration must be carried out by qualified personnel in compliance with
the current regulations regarding the installation of electrical equipment in the country where
the products are installed.
CHARACTERISTICS
• Power supply voltage from the bus: 12-24 V
• Absorbed current: 30 mA
• Resistance between the input terminals: 47 kΩ
• Max switchable voltage: 24 Vdc
• Operating temperature: -5 to +40 °C
• Fixing distance: 36/24 mm
• Dimensions: 45 x 35 mm
REGULATORY COMPLIANCE.
EMC directive. RoHS directive.
Standards EN 50131-3, EN 50130-4, EN 50130-5, EN 55032, EN IEC 63000.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
WEEE - User information
The crossed bin symbol on the appliance or on its packaging indicates that the product at the end of its life must be collected
separately from other waste. The user must therefore hand the equipment at the end of its life cycle over to the appropri-
ate municipal centres for the differentiated collection of electrical and electronic waste. As an alternative to independent
management, you can deliver the equipment you want to dispose of free of charge to the distributor when purchasing a
new appliance of an equivalent type. You can also deliver electronic products to be disposed of that are smaller than 25
cm for free, with no obligation to purchase, to electronics distributors with a sales area of at least 400 m
2
. Proper sorted
waste collection for subsequent recycling, processing and environmentally conscious disposal of the old equipment helps
to prevent any possible negative impact on the environment and human health while promoting the practice of reusing and/
or recycling materials used in manufacture.
A: Relay energising input terminals -Vn, +Vn (from OC output)
B: Fixing hole
C: Voltage setting jumper (12 or 24 V)
D: C, NO, NC output terminals of the relay volt-free contact
E: Relay status LED
