Side 1/2

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400396B0 05 2002

Eikon

20335

Arké

19335

Plana

14335

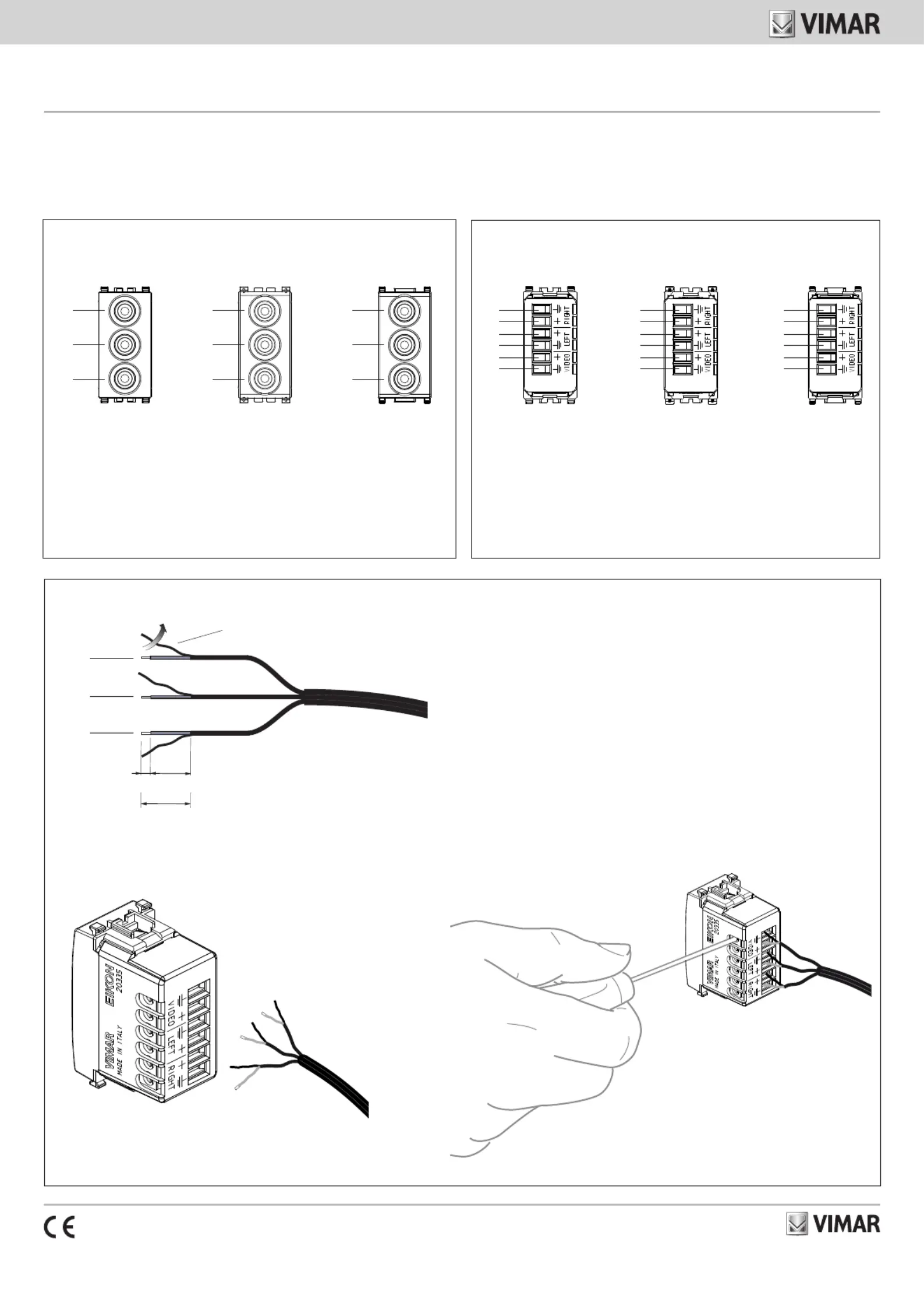

VISTA FRONTALE - FRONT VIEW - VUE FRONTALE

VORDERANSICHT - VISTA FRONTAL - ΕΜΠΡΟΣΘΙΑ ΟΨΗ.

Legenda - Caption - Légende - Legende - Legenda -

Υπόμνημα.

A: Connettore video giallo - Video connector yellow - Connecteur vidéo jaunes

Video-Anschluss Gelb - Conector de vídeo amarillo - Θύρα βίντεο κίτρινος.

B: Connettore audio sinistro (bianco) - Left audio connector (white) - Connecteur audio à gauche (blanche)

Audio-Anschluss links (weiß) - Conector de audio izquierda (blanco) - Θύρα ήχου αριστερά (λευκό).

C: Connettore audio destro (rosso) - Right audio connector (red) - Connecteur audio droit (rouges)

Audio-Anschluss right (rot) - Conector de audio derecho (rojo) - Θύρα ήχου δικαίωμα (κόκκινος).

PlanaEikon

VISTA POSTERIORE - BACK VIEW - VUE ARRIÈRE.

RÜCKSEITE - VISTA TRASERA -

ΟΠΊΣΘΙΑ ΌΨΗ.

PlanaEikon

Legenda - Caption - Légende - Legende - Legenda - Υπόμνημα.

D: Connettore audio (destro) - Audio connector (right) - Connecteur audio (droit)

Audio-Anschluss (right) - Conector de audio (derecho) - Ακροδέκτες ήχου (δικαίωμα).

E: Morsetti audio (sinistro) - Audio terminals (left) - Bornes audio (à gauche)

Klemmen Audio (links) - Bornes de audio (izquierda) - Ακροδέκτες ήχου (αριστερά).

F: Morsetti video - Video terminals - Bornes vidéo

Klemmen Video - Bornes de vídeo - Ακροδέκτες βίντεο.

5 mm 10-15 mm

15-20 mm

Legenda - Caption - Légende - Legende - Legenda - Υπόμνημα.

G: Attorcigliare - Twist - Twist - Twist - Torcedura - Συστροφή.

H: Cavo video (giallo) - Video wire (yellow) - Fil video (jaune)

Video-Kabel (gelbe) - Cable de video (amarillo) - Καλώδιο βίντεο (κίτρινο).

I: Cavo audio sinistro (bianco) - Audio wire left (white) - Fil audio à gauche (blanc)

Audio-Kabel links (weiß) - Cable de audio izquierda (blanca) - Καλώδιο ήχου αριστερά (λευκή).

L: Cavo audio destro (rosso) - Audio wire right (red) - Fil audio droit (rouge)

Audio-Kabel right (rot) - Cable de audio derecho (rojo) - Καλώδιο ήχου αριστερά (κόκκινο).

2 3

Presa con 3 connettori RCA, morsetti a vite.

Solo per ambienti SELV/PELV o con dispositivi SELV/PELV.

Socket with 3 RCA connector, screw terminals.

Only for SELV/PELV environment or SELV/PELV devices.

Prise 3 entrées RCA, bornes à vis.

Pour environnement SELV/PELV ou dispositifs SELV/PELV.

Steckdose 3 RCA-Anschluss, Schraubklemmen.

Nur in einem Umwelt SELV/PELV oder SELV/PELV-Geräte.

Toma 3 entradas RCA, terminales de tornillo.

Sólo para ambienti SELV/PELV o dispositivos SELV/PELV.

Πρίζα με 3 κοννέκτορ RCA, τερματικά να βιδωτο.

Κατάλληλο μόνο για SELV/PELV ή συσκευές SELV/PELV.

Arké

Produkspesifikasjoner

Merke:	Vimar
Kategori:	Stikkontakt
Modell:	14335
Dybde:	35.5 mm
Høyde:	49 mm
Sertifisering:	CE, EAC, UKCA, Direttiva RAEE
Antall per pakke:	1 stykker
Produktfarge:	Hvit
Internasjonal beskyttelses (IP)-kode:	IP20
Antall moduler (maks):	1 moduler
