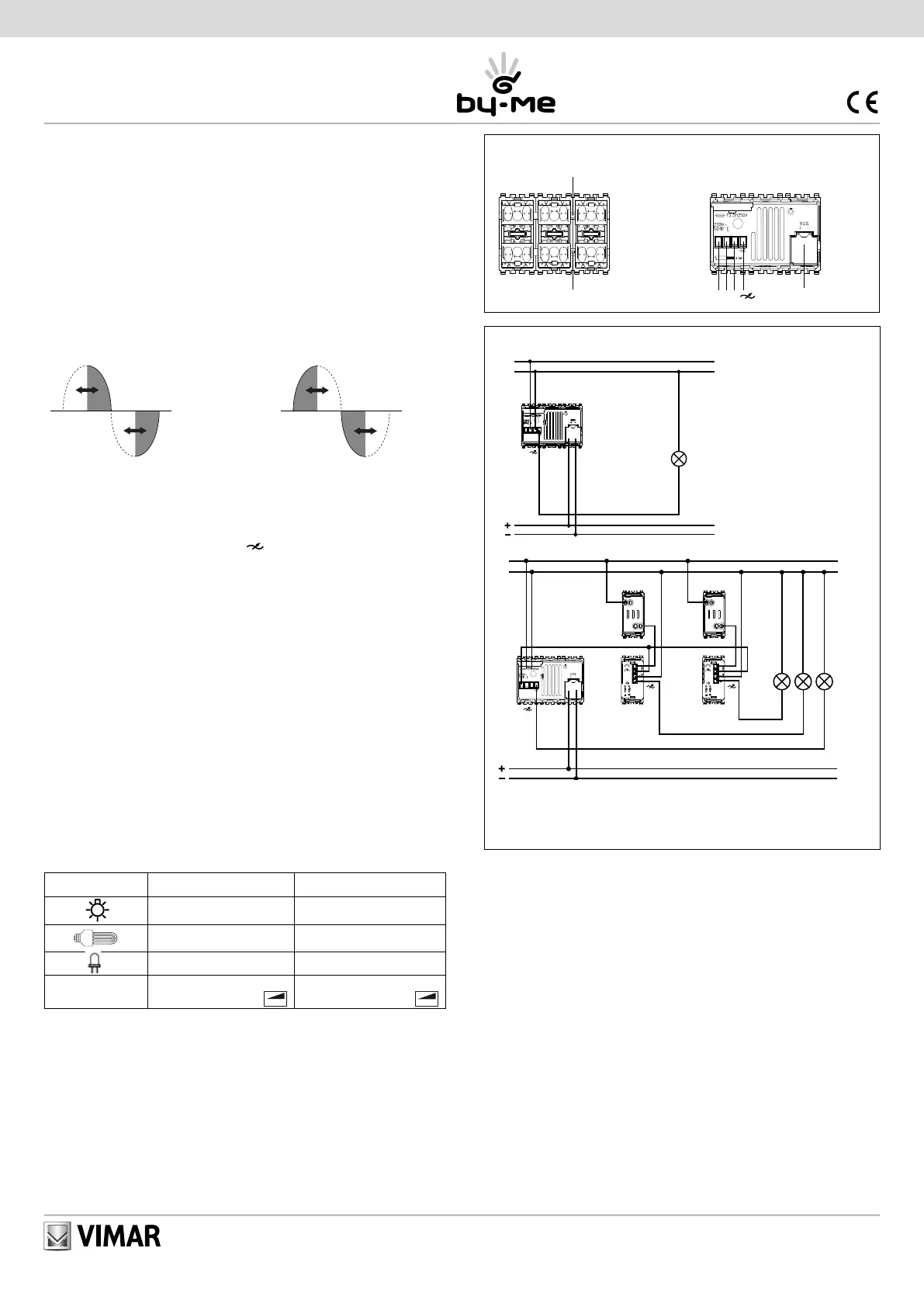

Side 1/6
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400520A0 03 1307
VIMAR - Marostica - Italy
Eikon
20549
Arké
19549
Idea
16989
Plana
14549
Apparecchio di comando a tre pulsanti basculanti e attuatore regolatore
MASTER 230 V~ 50 Hz per lampade ad incandescenza 40-300 W, trasformatori
elettronici 40-200 VA, lampade CFL 10-120 W, lampade LED 3-120 W, fusibile
di protezione, da completare con tasti intercambiabili 1 o 2 moduli - 3 moduli.
Dispositivo che fornisce un segnale di sincronismo a regolatori SLAVE (max 3) e può controllare diretta-
mente il carico. Dispositivo da utilizzare come tre pulsanti singoli oppure uno doppio e uno singolo, a
seconda del tasto scelto. I pulsanti possono essere configurati anche indipendentemente dalla parte di
pilotaggio del regolatore SLAVE. I pulsanti possono essere premuti sia nella parte superiore che inferiore.
IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compa-
tibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada
può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).
CARATTERISTICHE.
•TensionenominaledialimentazioneBUSTP:29V
•Tensionenominaledialimentazionerete:230V~
•AssorbimentodabusTP:16mA
•Tastiabbinabili:1doppioe1singolooppure3singoli
•Morsetti:S sincronismo, L fase, N neutro,
carico,busTP
•FusibileadaltopoterediinterruzionetipoF2,5AHincorporato
•Funzionirealizzabilidaitasti:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
•Funzionirealizzabilidairegolatore:
- accensione, spegnimento e regolazione
-cambioluminositàassoluta
- attuazione/memorizzazione scenario
-modalità“flashstart”
-funzionamento“rampa”
-ritardodidisattivazioneefunzionalitàdi“preavviso”
-tagliodifase:LE/TE
•Protezionecontroicortocircuitiall’accensione
•Protezionetermica.
•FunzioneMASTER:ponendoattenzioneanonsuperarelapotenzamassimacomandabileda
ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a 3 regolatori
SLAVE universali (art. 01871, 20137, 14137, 19137, 16604) per un carico massimo totale di
1800 W (VA) corrispondenti a 500 W/VA massimi collegati a ciascuno dei 3 regolatori SLAVE
e 300W al regolatore master
•Non compatibile con centrali By-me 2 moduli incasso (art. 20510, 16950 e 14510).
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
L’operazionediconfigurazionedeveessereeffettuataconildispositivoprivoditastoperpoter
premere il pulsante centrale di configurazione.
•Blocchifunzionali:4(3pulsanti,1attuatoreregolatore),ognibloccofunzionalepuòapparte-
nere al massimo a 4 gruppi.
•Selezionedelbloccofunzionaleinfasediconfigurazione:
-premereilpulsantediconfigurazioneedattendere3sperselezionareilbloccofunzionaleregolatore;
- premere il pulsante di configurazione e successivamente il tasto desiderato per selezionare
ilrelativobloccofunzionalepulsante.
Laconfigurazioneiniziaall’accensionedelledrossoeterminaconilsuospegnimento.
Adispositivononconfiguratol’attuatoreècomandatodaltastosinistro.
Carichi comandabili LE TE
40 ÷ 300 W 40 ÷ 200 W
10 ÷ 60 W (max 3 lampade) 10 ÷ 120 W (max 6 lampade)
3 ÷ 60 W (max 3 lampade) 3 ÷ 120 W (max 6 lampade)
Trasformatori elettronici
per alogene
40 ÷ 100 W
(max 1 trasformatore di tipo
L
)
40 ÷ 200 W
(max 3 trasformatori di tipo
C
)
Dimmerazione con taglio inizio fase LE
Dimmerazione con taglio ne fase TE
•Seildispositivodeveessereconfiguratocomepulsantedoppioeunosingoloènecessario:
-premereiltastodisinistrasesidesiderailpulsantedoppioasinistra;
- premere il tasto centrale se si desidera il pulsante doppio a destra.
Si consiglia di configurare il dispositivo a carico spento.
REGOLE DI INSTALLAZIONE.
L’installazionedeveessereeffettuataconl’osservanzadelledisposizioniregolantil’installazionedel
materiale elettrico in vigore nel paese dove i prodotti sono installati.
•Lelampadecollegatealmasteroslavedevonoesseretutteuguali.
•Nonadattoalcomandodimotori(es.agitatorid’aria,aspiratori).
•Lapotenzanominalenondeveesseremaisuperata.
•Nelcasodiinstallazionedi2regolatorinellastessascatola,i carichicomandabilidaciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabilediunsingolodispositivo.
•Sovraccarichi,archielettriciecortocircuitidanneggianoirreparabilmenteilregolatore.Primadell’in-
stallazioneeseguireun’attentaverificadelcircuitoeliminandoleeventualicausesopraesposte.
•Ilregolatorenonèprovvistodiinterruzionemeccanicanelcircuitoprincipaleenonforniscequin-
di separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.
•Perulterioriistruzionisivedailmanualeallegatoallacentraledicontrollo.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi pre-
sente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
CONFORMITÀ NORMATIVA.
DirettivaBT.DirettivaEMC
Norma EN 50428, EN 50491.
morsetti bus TP
VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
LED
S
40-300W LE
40-200W TE
LN
S L N
COLLEGAMENTI
L
N
Bus
S
40-300W LE
40-200W TE
L N
20549
19549
16989
14549
L
N
Bus
S
40-300W LE
40-200W TE
LN
20549
19549
16989
14549
20137
19137
16604
14137
20137
19137
16604
14137
20416
19416
16460
14416
20416
19416
16460
14416
LunghezzamassimadeicavidicollegamentotraregolatoreMASTERuniversaleeregolatoreSLAVEuniversale:100m
Collegarealmenoilcaricominimonecessarioalregolatoremasteruniversale.
MASTEReSLAVEdevonoessereconfiguratinellastessamodalitàdifunzionamento.
NeiregolatoriSLAVEad1moduloutilizzareunfusibilerapidoadaltopoterediinterruzionetipoF2.5AH250V.
MASTER
SLAVE SLAVE
PortafusibilePortafusibile
