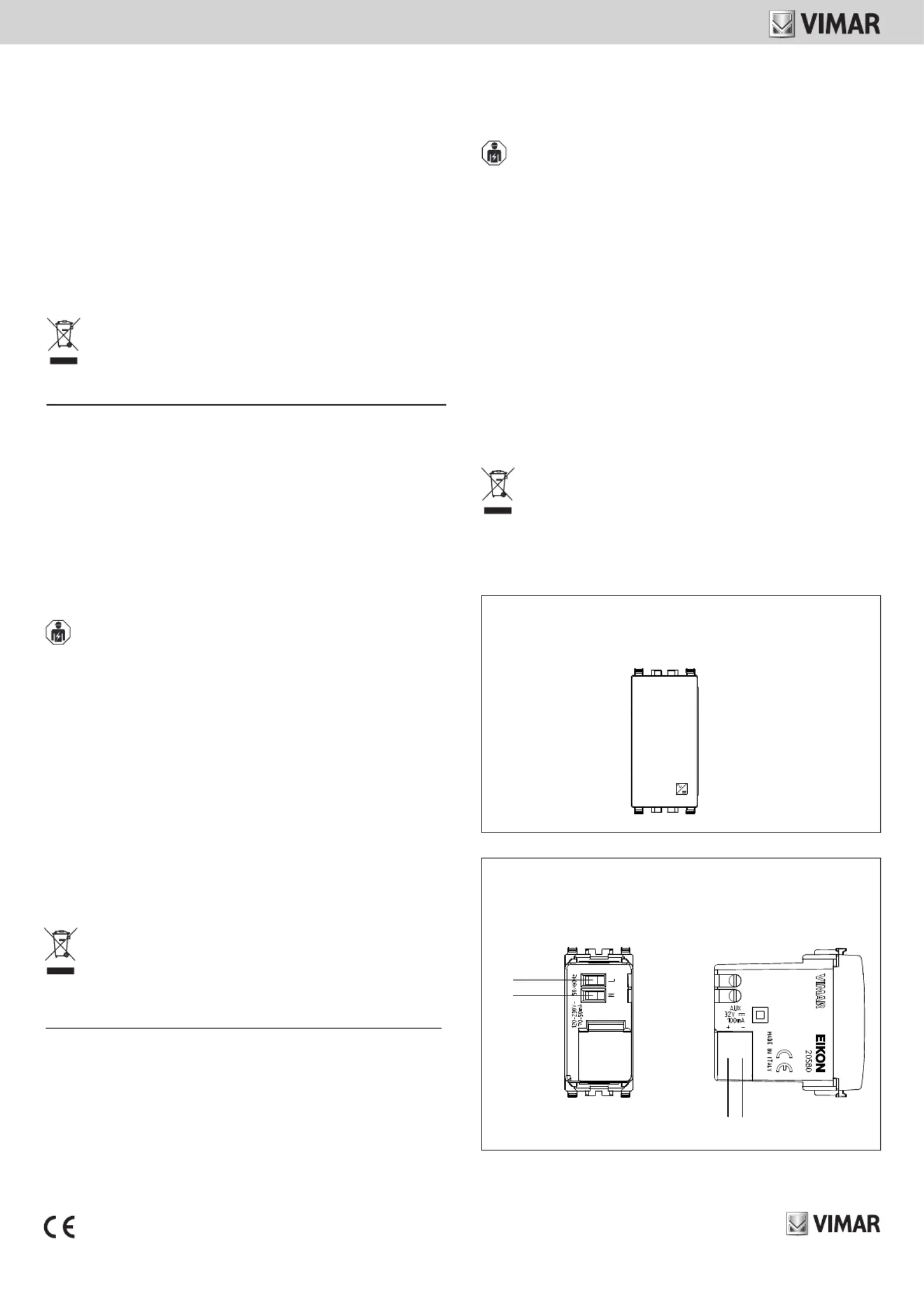

Side 1/2
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400327D0 01 2005
Eikon
20580
Arké
19580
Plana
14580
Alimentatore con uscita 32 V d.c. 100 mA, alimentazione 120-230 V~
50-60 Hz.
Il dispositivo viene utilizzato negli impianti di diffusione sonora come alimentatore ausiliario
per gli art. 01484. In un impianto di automazione, l’alimentatore 20580-19580-14580 può
essere utilizzato anche per alimentare il touch screen 21511.1 a condizione che quest’ul-
timo . non sia collegato al bus dell’unità di back-up
CARATTERISTICHE.
• Alimentazione: 120-230 V~ 50-60 Hz
• Consumo: 70 mA a 120 V~ e 50 mA a 230 V~
• Tensione di uscita: 32 V d.c. (± 5%) con doppio isolamento
• Carico max in uscita: 100 mA
• Installazione: a incasso o a parete (con scatola da parete 09975…).
• Grado di protezione: IP40
• Temperatura di funzionamento: -5 °C - +45 °C (da interno)
REGOLE DI INSTALLAZIONE.
• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle
disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
• L’alimentatore va installato in prossimità del ricevitore audio o comunque ad una distan-
za inferiore ai 50 cm.
• Non collegare 2 o più alimentatori in parallelo.
• Installare il dispositivo ad una altezza inferiore a 2 m.
• Gli alimentatori costituiscono una sorgente SELV rispettando i requisiti previsti dall’arti-
colo 411.1.2.2 della norma CEI 64-8 (ed. 2012).
• A monte del dispositivo deve essere installato un SPD (dispositivi di protezione da
sovra tensione) destinato a ridurre la categoria di sovratensione da III a II.
IMPORTANTE.
• A monte dell’alimentatore deve essere installato un interruttore di tipo bipolare facilmen-
te accessibile con separazione tra i contatti di almeno 3 mm.
• L’alimentatore è protetto internamente contro i sovraccarichi.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norme EN 62368-1, EN 61000-6-1, EN 61000-6-3.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce
di piombo.
Alimentateur avec sortie 32 Vdc 100 mA, alimentation 120-230 V~
50-60 Hz.
Ce dispositif sert d’alimentateur auxiliaire pour les art. 01484 dans les circuits de diffu-
sion sonore. Dans les circuits d’automatisation, l’alimentateur 20580-19580-14580 peut
également desservir l’écran tactile 21511.1 qui ne doit pas être lui-même connecté au
bus de l’unité de sauvegarde.
CARACTÉRISTIQUES.
• Alimentation: 120-230 V~ 50-60 Hz
• Consommation: 70 mA à 120 V~ et 50 mA à 230 V~
• Tension de sortie: 32 Vdc (± 5 %) avec double isolation
• Charge maxi. en sortie: 100 mA
• Installation encastrée ou murale (avec boîtier mural 09975…)
• Indice de protection: IP40
• Température de fonctionnement: -5 °C - +45 °C (intérieur)
RÈGLES D’INSTALLATION.
• L’installation doit être confiée à un technicien qualifié et exécutée conformément aux
dispositions qui régissent l’installation du matériel électrique en vigueur dans le pays
concerné.
• L’alimentateur doit être installé à moins de 50 cm du récepteur audio.
• Ne pas brancher plusieurs alimentateurs en parallèle.
IMPORTANT.
• En amont de l’alimentateur, installer un interrupteur bipolaire facilement accessible,
avec séparation des contacts d’au moins 3 mm.
• L’alimentateur possède une protection interne contre les surcharges.
• Installer le dispositif à une hauteur inférieure à 2 m.
• Les alimentations représentent une source SELV tout en respectant les conditions
prévues par l’article 411.1.2.2 de la norme CEI 64-8 (éd. 2012).
• Installer un SPD (dispositif de protection contre les surtensions) en amont du dispositif
afin de réduire la catégorie de surtension de III à II.
CONFORMITÉ AUX NORMES.
Directive BT. Directive CEM. Normes EN 62368-1, EN 61000-6-1, EN 61000-6-3.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces
de plomb.
Power supply with 32 V d.c. output 100 mA, power supply 120-230
V~ 50-60 Hz.
The device is used in speaker systems as an auxiliary power supply for the art. 01484.
In an automation system, the power supply 20580-19580-14580 can be used also to
power the touchscreen 21511.1 provided that the latter is not connected to the bus of
the back-up unit.
CHARACTERISTICS.
• Power supply: 120-230 V~ 50-60 Hz
• Consumption: 70 mA at 120 V~ and 50 mA at 230 V~
• Output voltage: 32 V d.c. (± 5%) with double insulation
• Max output load: 100 mA
• Installation: flush or surface mounting (with surface mounting box 09975…).
• Protection class: IP40
• Operating temperature: -5 °C - +45 °C (for indoor use)
INSTALLATION RULES.
• Installation should be carried out by qualified staff in compliance with the current
regulations regarding the installation of electrical equipment in the country where the
products are installed.
• The power supply must be installed near the audio receiver or anyhow at a distance of
less than 50 cm.
• Do not connect 2 or more power supplies in parallel.
IMPORTANT.
• Above the power supply there must be a bipolar circuit breaker that is easily accessible
with a contact gap of at least 3 mm.
• The power supply is protected internally against overloads.
• Install the device at a height of no more than 2 m.
• The power supply units constitute a SELV source in observance of the requirements set
out in article 411.1.2.2 of the CEI 64-8 standard (ed. 2012).
Alimentador con salida de 32 Vcc y 100 mA y alimentación de 120-
230 V~ y 50-60 Hz.
Este dispositivo se utiliza en las instalaciones de difusión sonora como alimentador
auxiliar para los art. 01484. En una instalación de automatización, el alimentador 20580-
19580-14580 también se puede utilizar para alimentar la pantalla táctil 21511.1 siempre
y cuando esta no esté conectada al bus de la unidad de back-up.
CARACTERÍSTICAS.
• Alimentación: 120-230 V~ y 50-60 Hz
• Consumo: 70 mA a 120 V~ y 50 mA a 230 V~
• Tensión de salida: 32 Vcc (± 5%) con doble aislamiento
• Carga máx. en salida: 100 mA
• Instalación: de empotrar o de superficie (con caja de superficie 09975…)
• Grado de protección: IP40
• Temperatura de funcionamiento: -5 °C - +45 °C (en interior)
NORMAS DE INSTALACIÓN.
• La instalación debe ser realizada por personal cualificado cumpliendo con las dispo-
siciones en vigor que regulan el montaje del material eléctrico en el país donde se
instalen los productos.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al mo-
mento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superfi-
cie di vendita di almeno 400 m
2
è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettroni-
ci da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili ef-
fetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included
with other general waste at the end of its working life. The user must take the worn product to a sorted waste center, or
return it to the retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any
new purchase obligation) to retailers with a sales area of at least 400 m
2
, if they measure less than 25 cm. An efficient
sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps
avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/or recycling
of the construction materials.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit
être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le
remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de
remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs
dont la surface de vente est d’au moins 400 m
2
. La collecte séparée appropriée pour l’envoi successif de l’appareil en fin
de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs
sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.
• An SPD (surge protection device) must be installed upstream from the device, in order
to reduce the overvoltage category from III to II.
CONFORMITY.
LV directive. EMC directive. Standards EN 62368-1, EN 61000-6-1, EN 61000-6-3.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
