Side 1/6
L1 SL2
L
N
Bus
SS S
20529.120
19529.120
16969.120
14529.120
20137.120
19137.120
16604.120
14137.120
20137.120
19137.120
16604.120
14137.120
20416
19416
16460
14416
20416
19416
16460
14416
120
120
Viale Vicenza, 14 - 36063 Marostica VI Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.com
49400519A0 01 1309
VIMAR - Marostica - Italy
Apparecchio di comando a due pulsanti basculanti e attuatore per regolatori SLAVE
120 V~ 60 Hz, per lampade LED, trasformatori elettronici LED, lampade RGB, alimen-
tatori elettronici RGB, da completare con tasti intercambiabili 1 o 2 moduli - 2 moduli.
Il dispositivo non può controllare direttamente il carico. Va utilizzato come pulsante doppio o singolo a
seconda del tasto scelto. I pulsanti possono essere configurati anche indipendentemente dalla parte
di pilotaggio del regolatore SLAVE e possono essere premuti sia nella parte superiore che inferiore.
IMPORTANTE: Le lampade o gli alimentatori elettronici controllabili da un singolo apparec-
chio di comando devono essere tutti dello stesso tipo.
Non è possibile pilotare contemporaneamente con uno stesso apparecchio di comando a
due pulsanti basculanti sia LED bianchi che LED RGB.
CARATTERISTICHE.
•TensionenominaledialimentazioneBUSTP:29V
•Tensionenominaledialimentazionerete:120V~,60Hz
•AssorbimentodabusTP:13mA
•Tastiabbinabili:doppioo1singolo
•Morsetti:L1, L2, Ssincronismo,busTP
•Funzionirealizzabilidaitasti:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
•Funzionirealizzabilidalregolatore:
- accensione, spegnimento e regolazione
-cambiocoloreassoluto
- regolazione tonalità/saturazione/luminosità
-funzionamentoFADING-SHOW
- modalità “flash start” per lampade CFL
- funzionamento “rampa”
- ritardo di disattivazione e funzionalità di “preavviso”
-tagliodifase:LE/TE
•Non compatibile con centrali By-me 2 moduli incasso (art. 20510, 16950 e 14510)
•La funzione RGB non è supportata dall’articolo 16969.120 della serie Idea
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di tasto per poter
premere il pulsante centrale di configurazione.
•Blocchifunzionali:3(2pulsanti,1attuatoreregolatore),ognibloccofunzionalepuòapparte-
nere al massimo a 4 gruppi.
•Selezionedelbloccofunzionaleinfasediconfigurazione:
-premereilpulsantediconfigurazioneedattendere3sperselezionareilbloccofunzionaleregolatore;
- premere il pulsante di configurazione e successivamente il tasto desiderato per selezionare
ilrelativobloccofunzionalepulsante.
La configurazione inizia all’accensione del led rosso e termina con il suo spegnimento.
A dispositivo non configurato l’attuatore è comandato dal tasto sinistro.
•Se ildispositivodeve essereconfigurato comeunpulsantedoppioènecessariopremereil
tasto di sinistra.
Si consiglia di configurare il dispositivo a carico spento.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione del
materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Vautilizzatoinluoghiasciuttienonpolverosiadunatemperaturacompresatra-5°Ce+45°C.
• Sovraccarichi, archi elettrici e cortocircuiti danneggiano irreparabilmente il regolatore. Prima
dell’installazione eseguire un’attenta verifica del circuito eliminando le eventuali cause sopra esposte.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non fornisce
quindi separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.
•Perulterioriistruzionisivedailmanualeallegatoallacentraledicontrollo.
Carichi comandabili
N° max
20529.120
19529.120
14529.120
16969.120
Regolatori SLAVE
(20137.120-19137.120-16604.120-14137.120-01871.120)
3 3
Lampade
(02662.120 o 02663.120)
10 Non applicabile
Alimentatorielettroniciregolabili
(01874.120-01875.120)
10 10
AlimentatoreelettronicoRGBregolabile
(01876.120)
10 Non applicabile
morsetti bus TP

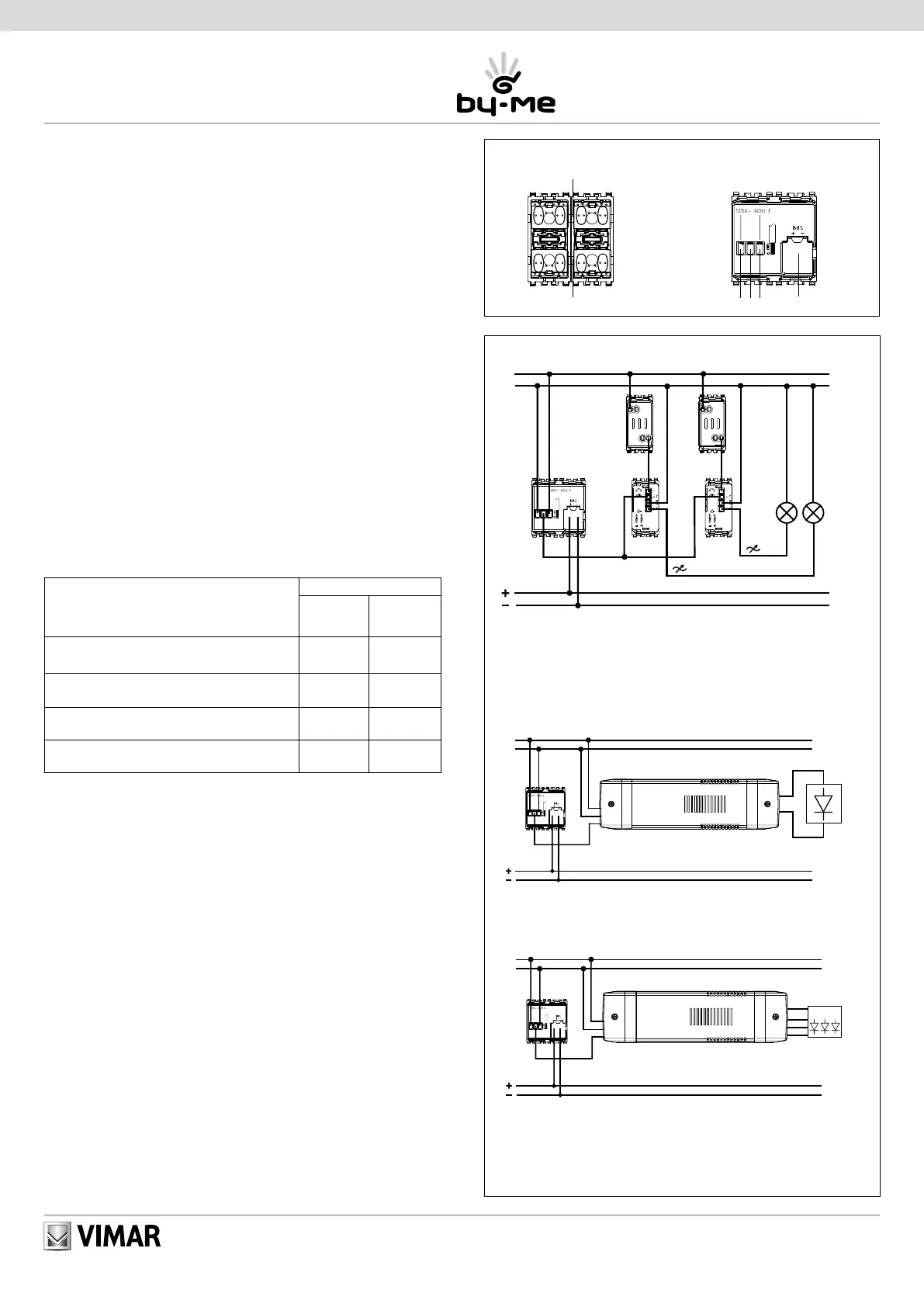

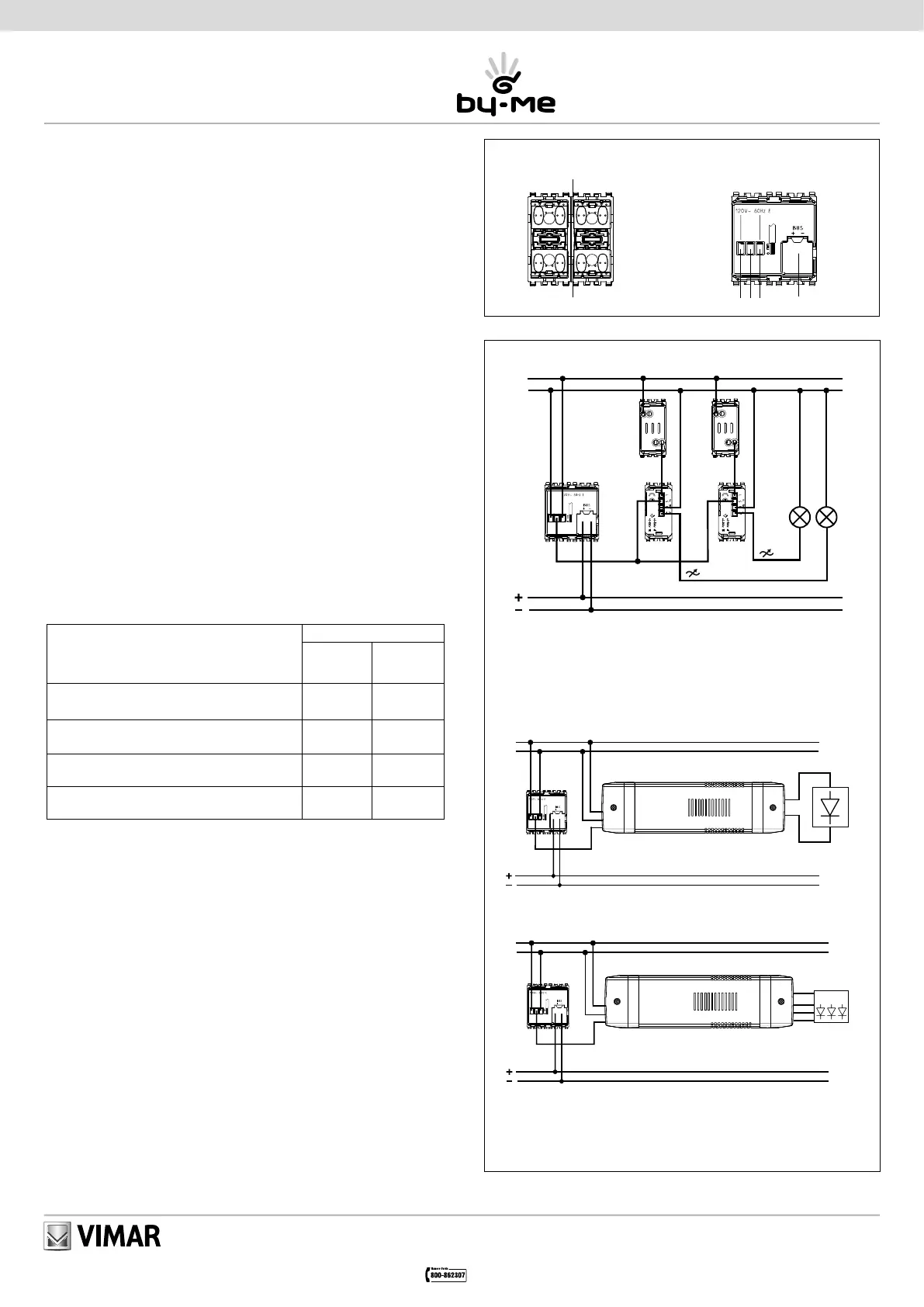

VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
LED
L1
S
L2
COLLEGAMENTO CON REGOLATORE SLAVE UNIVERSALE
L1 SL2
COLLEGAMENTO CON 01874.120-01875.120 E MODULO/STRISCIA LED
Lunghezzamassimadeicavidicollegamentotral’attuatoreperregolatoreelalampadaLEDdimmerabile
oalimentatorielettronicidimmerabiliperLED:100m
ATTENZIONE AI COLLEGAMENTI DELL’ATTUATORE PER REGOLATORE: morsetto L2 al neutro ed
il morsetto L1 alla fase.
COLLEGAMENTO CON 01876.120 E MODULO/STRISCIA LED RGB
L1 SL2
L
N
Bus
S
S
N
L
+
R
G
B
RGB
20529.120
19529.120
14529.120
01876.120
Modulo LED RGB
Strisce LED RGB
Lunghezzamassimadeicavidicollegamentotral’attuatoreperregolatoreeilregolatoreSLAVEuniversale:100m
MASTER e SLAVE devono essere configurati nella stessa modalità di funzionamento.
NeiregolatoriSLAVEad1moduloutilizzareunfusibilerapidoadaltopoterediinterruzionetipoF5AH250V
ATTENZIONE AI COLLEGAMENTI DELL’ATTUATORE PER REGOLATORE: morsetto L1 al neutro ed
il morsetto L2 alla fase.
Eikon
20529.120
Arké
19529.120
Idea
16969.120
Plana
14529.120
L1 SL2
L
N
Bus
S
S
N
L
+
-
20529.120
19529.120
16969.120
14529.120
01874.120 - 01875.120
Modulo LED RGB
Strisce LED RGB
