Tres pulsadores simples y actuador con salida de relé de intercambio
8 A, a completar con tecla intercambiable 1 o 2 módulos - 3 módulos.
Dispositivo que se debe utilizar como tres pulsadores únicos o bien como uno único y uno doble en función
de la tecla considerada.. Los pulsadores también se pueden configurar independientemente del relé. El
pulsador sólo se puede accionar por la parte inferior.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 16 mA
• Salida de relé en intercambio
• Cargas gobernables a 120 - 230 V~ (contactos NO):
- cargas resistivas: 8 A (20.000 ciclos)
- lámparas incandescentes: 8 A (20.000 ciclos)
-
lámparas fluorescentes y lámparas de ahorro energético:
1 A (20.000 ciclos)
- transformadores electrónicos: 4 A (20.000 ciclos)
- transformadores ferromagnéticos: 8 A (20.000 ciclos)
• Cargas gobernables a 120 - 230 V~ (contactos NC y NO):
- motores cos ø 0,6: 3,5 A (100.000 ciclos)
• Tecla: 1 doble, 1 única o 3 únicas
• Bornes: bus TP; contactos del relé (NO, C y NC)
• Funciones que se pueden realizar:
- inversión del estado (paso-paso)
- pulsador
- mando sólo ON
- mando sólo OFF
- activación del escenario.
• Compatible con centrales By-me 8 módulos de empotrar y de superficie, vers. 2.0 y siguiente
y centrales By-me 2 módulos y siguiente.
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN, CONSULTAR EL MANUAL
DE INSTRUCCIONES DEL SISTEMA By-me SUMINISTRADO CON LA CENTRALITA DE CONTROL.
La operación de configuración se debe efectuar con el dispositivo sin tecla para poder accionar el
pulsador central de configuración. El dispositivo se puede utilizar como tres pulsadores únicos o bien
como un pulsador doble y uno único.
• Bloques funcionales: 4 (3 pulsadores y 1 relé), cada bloque funcional puede pertenecer a cuatro
grupos como máximo.
• Selección del bloque funcional (configuración): durante la creación de grupos, cuando la centralita
solicita que se accione el pulsador de los dispositivos:
- accionar el pulsador de configuración;
- si el dispositivo se tiene que configurar como tres pulsadores únicos, accionar, en un plazo de 3 s, el
pulsador derecho para seleccionar el bloque funcional derecho, el pulsador central para seleccionar
el bloque funcional del centro y el pulsador izquierdo para seleccionar el bloque funcional izquierdo; el
led rojo se enciende. Si no se pulsa ninguna de las tres teclas, en un plazo de 3 s aproximadamente, el
led rojo se enciende; en este caso, el bloque funcional seleccionado es el 4, refiriéndose al activador.
- si el dispositivo se tiene que configurar como un pulsador doble y uno único, hay que:
• configurar el bloque funcional izquierdo si se desea obtener un pulsador de dos módulos en la parte
izquierda del dispositivo (tecla izquierda y tecla central) y, luego, configurar el bloque funcional derecho
(tecla derecha );
• configurar el bloque funcional central si se desea obtener un pulsador de dos módulos en la parte
derecha del dispositivo (tecla central y tecla derecha) y, luego, configurar el bloque funcional izquierdo
(tecla izquierda).
- con el led rojo encendido, la centralita configura el bloque funcional; al término de la operación, el led
rojo se apaga.
Con el dispositivo no configurado, el actuador se manda mediante el pulsador izquierdo y p1-ya se puede utilizar.
PARÁMETROS.
• Para los bloques funcionales correspondientes a pulsadores es posible configurar la modalidad de
funcionamiento:
- pulsador simple (ON cuando se acciona, OFF cuando se suelta);
- pulsador de ON/OFF (paso-paso );
- pulsador sólo ON;
- pulsador sólo OFF;
- mando para escenario
• Parámetros del led:
- led inhabilitado;
- led con funcionamiento normal (encendido si el actuador asociado está en ON);
- led con funcionamiento invertido;
- led siempre encendido para la identificación en la oscuridad.
- led central con funcionamiento normal (Tecla doble);
- led central con funcionamiento invertido (Tecla doble);
- led central siempre encendido para la identificación en la oscuridad (Tecla doble).
Cuando un bloque funcional pertenece a más de un grupo, los parámetros “led con funcionamiento
normal” y “led con funcionamiento invertido” no se encuentran disponibles. En estos casos, el mando
se confirma mediante un cambio del estado del led durante 3 s.
Cuando se utiliza una tecla doble, es necesario configurar el comportamiento del led central para que
se pueda ver su estado. En este caso, si la tecla doble se encuentra en la parte izquierda del dispo-
sitivo, se debe configurar el pulsador izquierdo y, si la tecla doble se encuentra en la parte derecha,
el pulsador central.
• Bloque funcional 4, correspondiente al relé (véase figura 1):
- funcionamiento monoestable o biestable;
- retraso de la activación y la desactivación: un valor comprendido entre 0 y 200 expresa un tiempo en
segundos y un valor comprendido entre 201 y 250 expresa un tiempo en minutos (por ejemplo 201
= 1 minuto, 202 = 2 minutos, etc.);
.Funcionamiento monoestable
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la recepción del
mando de cierre.
Retraso de la desactivación: tiempo de permanencia del relé con el contacto NO cerrado.
.Funcionamiento biestable
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la recepción del mando
de ON.
Retraso de la desactivación: retraso en la apertura del contacto NO del relé a partir de la recepción del
mando de OFF.
Nota.
Cuando se crea un grupo con varios relés en modalidad monoestable, todos los relés se han de
configurar con los mismos retrasos de activación y desactivación y no se debe introducir ningún otro
tipo de actuadores dentro del mismo grupo; de esta manera, es posible obtener la indicación del
estado del relé monoestable en la tecla de mando. En caso de exigencias particulares, es posible
utilizar la profundidad del grupo (por ejemplo, para activar reguladores o relés biestables con un
único pulsador).
• Parámetros preestablecidos: las dos teclas se han habilitado como control del regulador y el led en
funcionamiento normal; relé configurado en funcionamiento biestable con retrasos de la activación
y la desactivación nulos. Las teclas se han configurado como pulsadores ON/OFF (paso a paso ) y
el led en funcionamiento normal.
ESCENARIOS.
Cada pulsador simple puede activar un escenario. Al actuador se le pueden asignar varios escenarios
diferentes y, para cada uno de ellos , memorizar el estado que debe activar. Para más detalles, con-
sultar el manual de la centralita de control.
NORMAS DE INSTALACIÓN.
El aparato se p1-ha de instalar en conformidad con las disposiciones sobre material eléctrico vigentes en
el país.El circuito de alimentación de la salida de relé se p1-ha de proteger contra sobrecargas mediante un
dispositivo, fusible o interruptor automático, con corriente nominal inferior a 10 A. Para más información,
véase el manual de la centralita de control.
CONFORMIDAD NORMATIVA.
Directiva BT
Directiva EMC
Norma EN 50428
Retraso de
activación
Retraso de desactivación
Mando
ON
Retraso de
activación
Mando
ON
Retraso de
desactivación
Mando
OFF
ACTI CIÓN DESACTIVACIÓNVA
MONOESTABLE
BIESTABLE

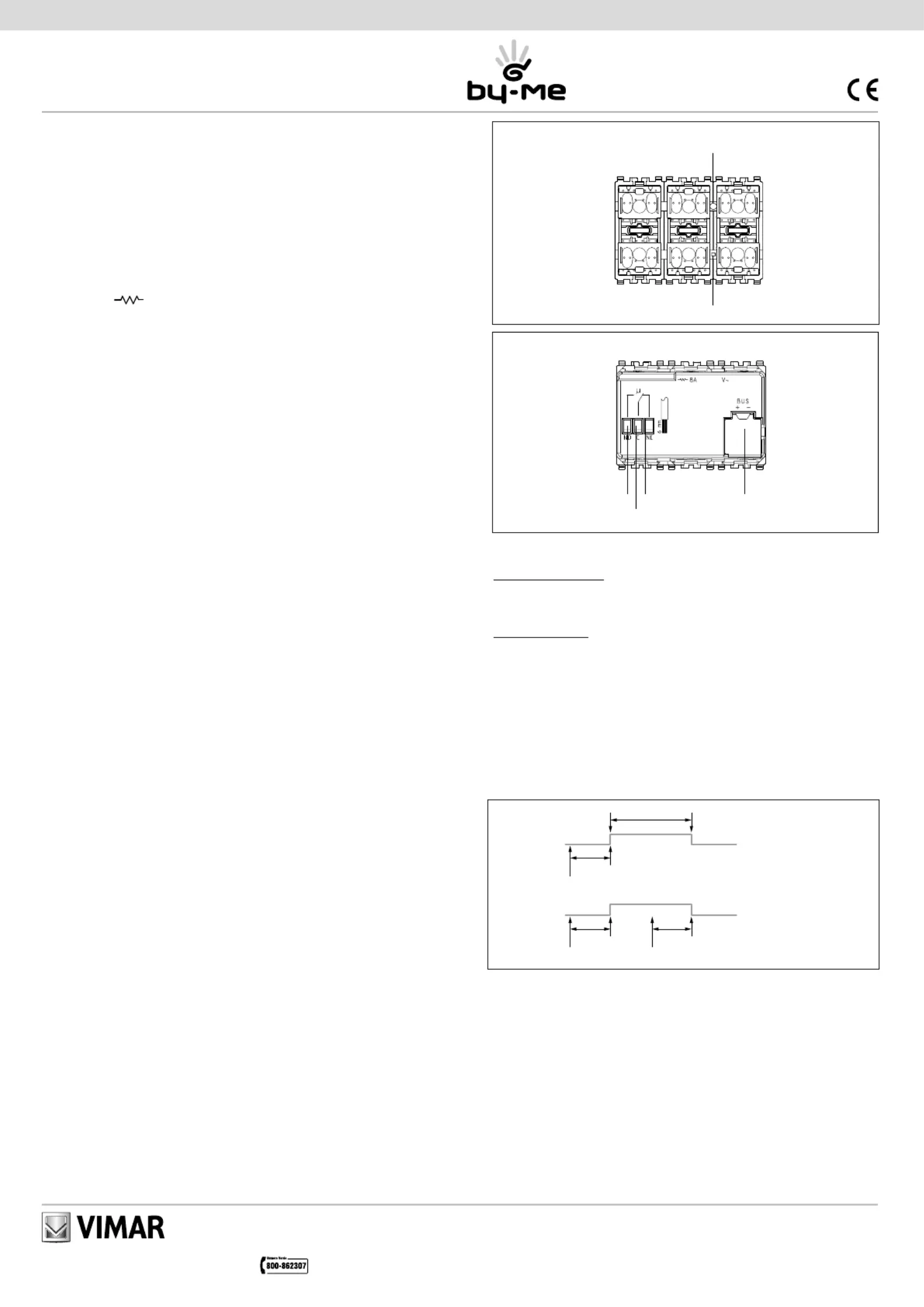

FIGURA 1.
VISTA FRONTAL.
Pulsador de configuración
VISTA TRASERA.
Bornes bus TP
120-230
NO
C
NC
Led
Eikon
20545
Arké
19545
Idea
16985
Plana
14545
