Apparecchio di comando a tre pulsanti basculanti e attuatore con
uscita a relè in scambio 8 A, da completare con tasti intercambiabili 1
o 2 moduli - 3 moduli.
Dispositivo da utilizzare come tre pulsanti singoli oppure uno singolo e uno doppio a seconda del tasto
considerato; i pulsanti possono essere configurati anche indipendentemente dal relè. Il pulsante può
essere premuto sia nella parte superiore che inferiore. Il relè può essere configurato per funzionare sia in
modalità monostabile che bistabile.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 16 mA
• Uscita a relè in scambio
• Carichi comandabili a 120 - 230 V~ (contatto NO):
- carichi resistivi: 8 A (20.000 cicli)
- lampade a incandescenza: 8 A (20.000 cicli)
- lampade fluorescenti e lampade a risparmio energetico: 1 A (20.000 cicli)
- trasformatori elettronici: 4 A (20.000 cicli)
- trasformatori ferromagnetici: 8 A (20.000 cicli)
• Carichi comandabili a 120 - 230 V~ (contatti NC e NO):
- motori cos ø 0,6: 3,5 A (100.000 cicli)
• Tasto: 1 doppio e 1 singolo oppure 3 singoli
• Morsetti: bus TP, contatti relè (NO, C, NC)
• Funzioni realizzabili:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
• Compatibile con centrali By-me 8 moduli incasso e parete ver. 2.0 e successive e centrali
By-me 2 moduli ver. 2.0 e successive
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di tasto per poter premere
il pulsante di configurazione. Il dispositivo può essere utilizzato come tre pulsanti singoli oppure un
pulsante doppio e uno singolo.
• Blocchi funzionali: 4 (3 pulsanti, 1 relè), ogni blocco funzionale può appartenere al massimo a 4 gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, quando la centrale
richiede di premere il pulsante dei dispositivi:
- premere il pulsante di configurazione;
- se il dispositivo deve essere configurato come tre pulsanti singoli premere, entro 3 s, il pulsante
destro per selezionare il blocco funzionale destro, il pulsante centrale per selezionare il blocco funzio-
nale al centro e il pulsante sinistro per selezionare il blocco funzionale sinistro; il led rosso si accende.
Se non viene premuto nessuno dei due tasti, entro 3 s circa il led rosso si accende; in questo caso
il blocco funzionale selezionato è il quarto, quello relativo all’attuatore.
- se il dispositivo deve essere configurato come un pulsante doppio e uno singolo, si effettua:
• la configurazione del blocco funzionale sinistro nel caso in cui si desideri ottenere un pulsante
da due moduli nella parte sinistra del dispostivo (tasto sinistro + tasto centrale) e poi si configura il
blocco funzionale destro (tasto destro);
• la configurazione del blocco funzionale centrale nel caso in cui si desideri ottenere un pulsante
da due moduli nella parte destra del dispostivo (tasto centrale + tasto destro) e quindi si configura il
blocco funzionale sinistro (tasto sinistro).
- il led rosso si accende e la centrale configura il blocco funzionale; al termine dell’operazione il led rosso si spegne.
A dispositivo non configurato l’attuatore è comandato dal pulsante sinistro.
PARAMETRI.
• Per i blocchi funzionali relativi ai tre pulsanti è possibile impostare la modalità di funzionamento:
- pulsante ON/OFF;
- pulsante controllo regolatore;
- pulsante controllo tapparelle;
- comando scenario.
• Funzionamento come pulsante controllo regolatore:
- premendo il tasto sopra per meno di 0,5 s il carico si accende si accende regolato al punto memorizzato;
- premendo il tasto sopra per più di 0,5 s la luminosità aumenta fino al rilascio;
- premendo il tasto sotto per più di 0,5 s la luminosità decresce fino al rilascio;
- premendo il tasto sotto per meno di 0,5 s il carico si spegne.
• Funzionamento come pulsante per controllo tapparelle:
- premendo il tasto sopra per più di 0,5 s la tapparella si apre completamente; l’arresto avviene ad
apertura completata oppure per pressione breve (sia sopra che sotto);
- premendo il tasto sotto per più di 0,5 s la tapparella si chiude completamente; l’arresto avviene a
chiusura completata oppure per pressione breve (sia sopra che sotto).
• Parametri led:
- led disabilitato;
- led con funzionamento normale (acceso se l’attuatore associato è in ON);
- led con funzionamento invertito;
- led sempre acceso per individuazione al buio;
- led centrale con funzionamento normale (tasto doppio);
- led centrale con funzionamento invertito (tasto doppio);
- led centrale sempre acceso per individuazione al buio (tasto doppio).
Nel caso il blocco funzionale appartenga a più di un gruppo, i parametri “led con funzionamento
normale” e “led con funzionamento invertito” non sono disponibili. In questi casi il comando è confer-
mato da un cambio di stato del led per 3 s. Nel caso si utilizzi un tasto doppio, è necessario settare il
comportamento del led centrale per renderne visibile lo stato. In questo caso configurare il pulsante
sinistro se il tasto doppio si trova nella parte sinistra del dispositivo oppure il pulsante centrale se il
tasto doppio si trova nella parte destra.
• Blocco funzionale 4, relativo al relè (vedere figura 1):
- funzionamento monostabile o bistabile;
- ritardo attivazione e ritardo disattivazione: un valore compreso tra 0 e 200 esprime un tempo in
secondi, un valore compreso tra 201 e 250 esprime un tempo in minuti (per esempio 201 = 1
minuto, 202 = 2 minuti, ecc.).
.Funzionamento monostabile
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di
chiusura. Ritardo di disattivazione: tempo di permanenza del relè con il contatto NO chiuso.
.Funzionamento bistabile
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di ON.
Ritardo di disattivazione: ritardo nell’apertura del contatto NO del relè dalla ricezione del comando di OFF.
Nel caso si crei un gruppo con più relè in modalità monostabile, impostare per tutti gli stessi ritardi
di attivazione e disattivazione e non inserire altri tipi di attuatori all’interno dello stesso gruppo; in
questo modo è possibile avere l’indicazione dello stato del relè monostabile sul tasto di comando.
Per esigenze particolari è possibile utilizzare la profondità di gruppo (per esempio per attivare con
un unico pulsante regolatori o relè bistabili).
• Parametri di default: i tre tasti sono abilitati come controllo regolatore e led in funzionamento norma-
le; relè impostato in funzionamento bistabile con ritardo di attivazione e disattivazione nullo. I tasti
sono impostati come pulsanti ON/OFF.
SCENARI.
Ogni pulsante basculante può essere dedicato all’attivazione di uno o due scenari. L’attuatore può
appartenere a più scenari diversi e, per ognuno di essi, memorizzare lo stato da richiamare all’attiva-
zione dello scenario stesso. Per ulteriori dettagli si veda il manuale della centrale di controllo.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni regolanti
l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati. Il circuito di alimenta-
zione dell’uscita a relè deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore
automatico, con corrente nominale non superiore a 10 A. Per ulteriori istruzioni si faccia riferimento al
manuale in allegato alla centrale di controllo.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 50428.
Rita ord
attivazione
Ritardo disattivazione
Comando
ON
Rita ord
attivazione
Comando
ON
Rita ord
disattivazione
Comando
OFF
ATTIVAZIONE DISATTIVAZIONE
MONOSTABILE
BISTABILE

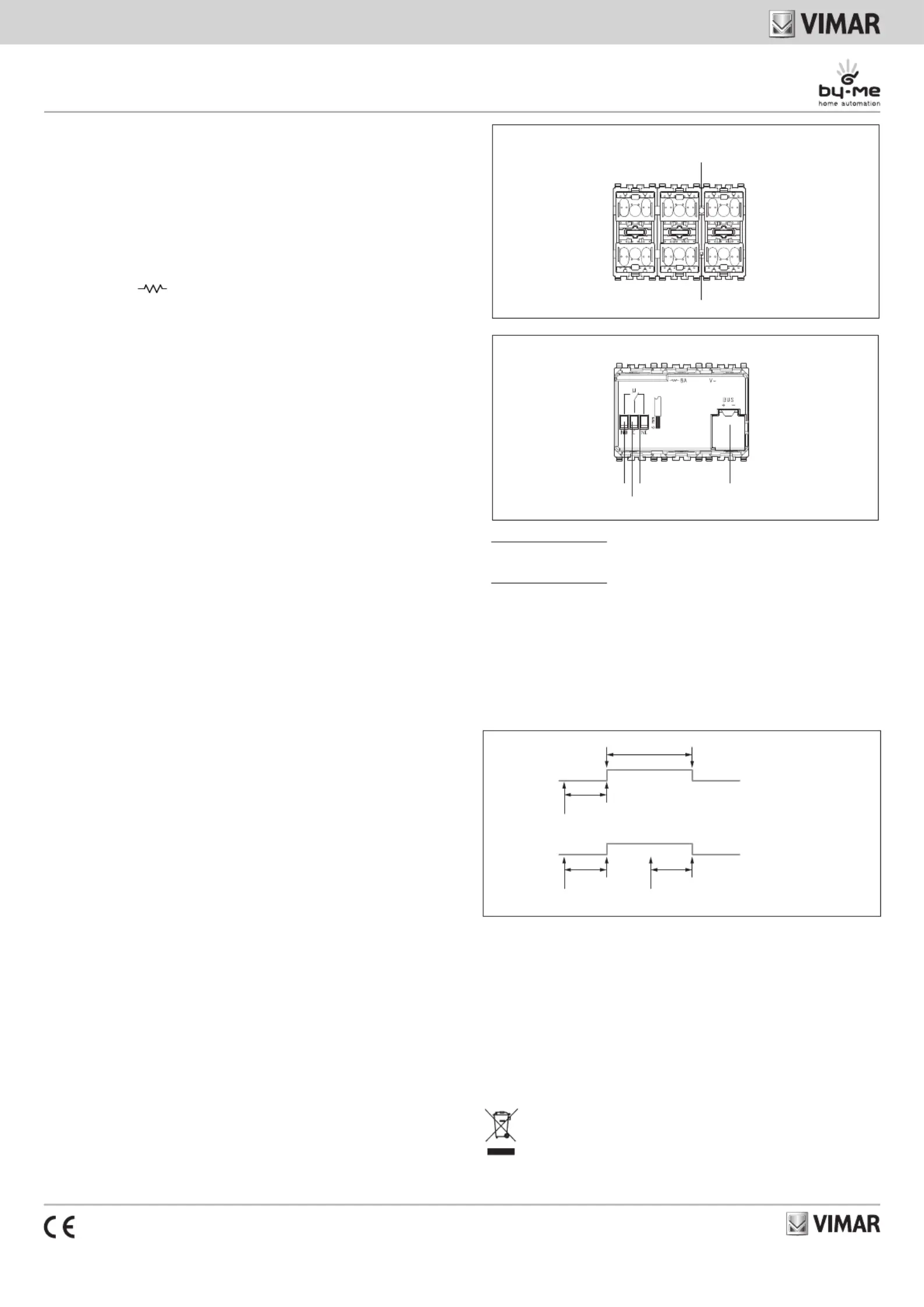

FIGURA 1.
VISTA FRONTALE.
Pulsante di configurazione
VISTA POSTERIORE.
120-230
Morsetti bus TP
NO
C
NC
Led
