Side 1/7
30529-xx479 01 2205
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
LINEA
30529.x
PLANA
14479
EIKON
20479
ARKE'
19479
Rivelatore By-alarm Plus di movimento ad infrarossi passivi e a micro-
onde - 2 moduli.
Il rivelatore integra un sensore a microonde e un sensore infrarosso ed è in grado di
segnalare il passaggio di persone o animali nella propria area di copertura. La doppia
tecnologia consente di rendere il sensore insensibile alle più comuni cause di falsi
allarmi. Il rivelatore funziona in modalità “AND”; questo significa che, quando uno dei
due sensori avverte un movimento nell’area di copertura, esso resta in preallarme in
attesa di avere conferma della rilevazione anche dall’altro sensore. Una volta che si
verifica tale condizione il dispositivo invia il segnale alla centrale.
CARATTERISTICHE
• Tensione di alimentazione: 12 Vdc SELV ±25%
• Assorbimento a 12 V: 28 mA MAX, 15 mA disinserito
• Temperatura di funzionamento: -10..+40°C
• Tipo di protezione: contro apertura con tamper incorporato
• Microonda: 24,125 GHz a 16 dbm
• Rilevamento del mascheramento (non certificato)
• Regolazione della sensibilità del sensore microonde e dell'infrarosso
• Possibilità di abilitare/disabilitare il LED di segnalazione
• Possibilità di escludere il sensore microonde in caso di impianto disinserito
• Possibilità di utilizzare il dispositivo come rivelatore luce scale con soglia crepuscolare
• Utilizzabile con centrali art. 03800, 03801 e 03802
• Flessibilità di configurazione che permette il funzionamento con sistemi di allarme
di terze parti
• Installazione: ad incasso con supporto 2 moduli o a parete (con supporto art. 00802:
installazione non certificata IMQ-sistemi di sicurezza)
• Grado di sicurezza: 2 (EN 50131-2-4)
• Classe Ambientale: II (EN 50131-2-4)
FUNZIONAMENTO
Il dispositivo intercetta la presenza di corpi in movimento e lo segnala alla centrale
By-alarm Plus o a sistemi di terze parti compatibili con esso.

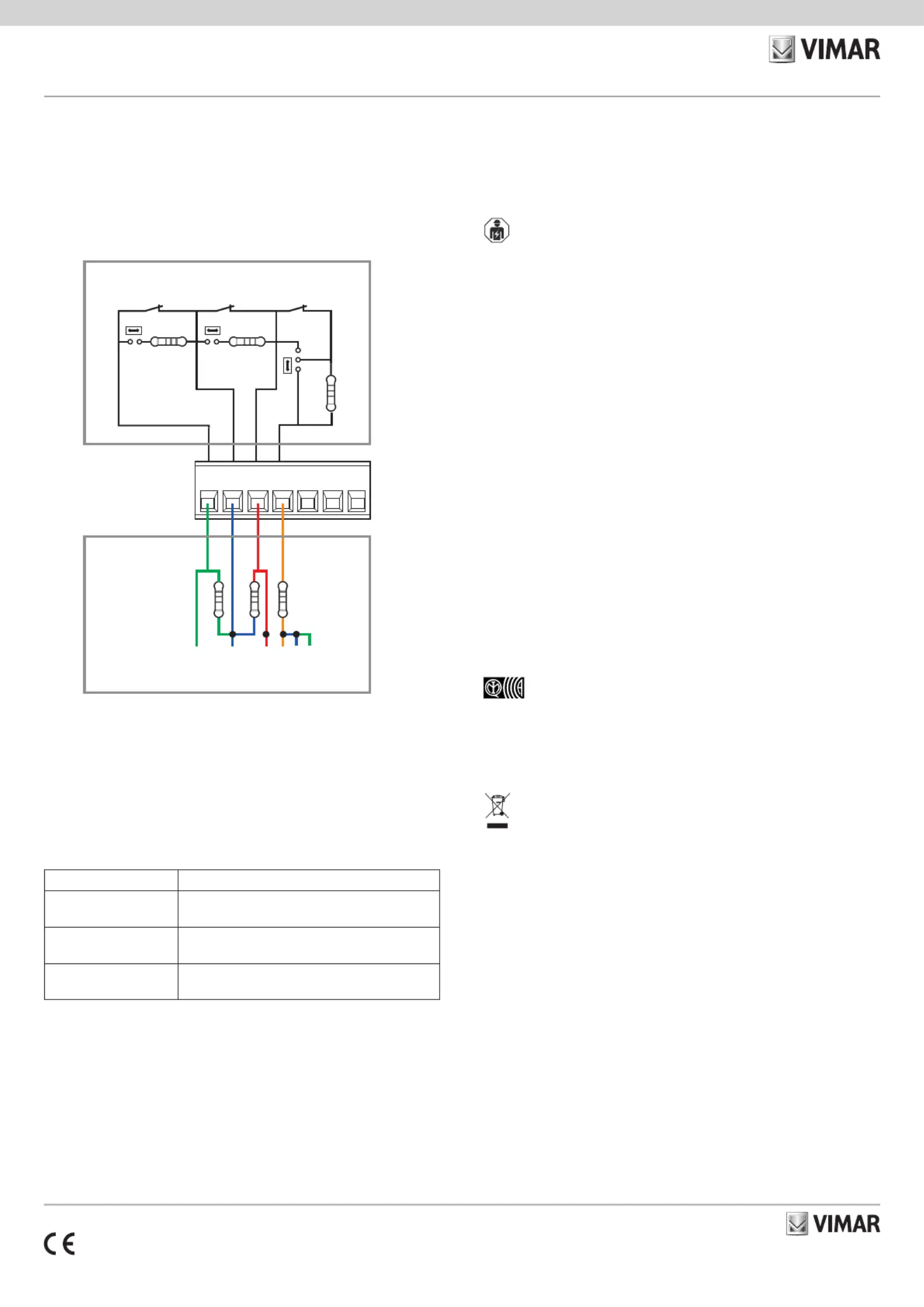

Il rivelatore è dotato di un morsetto femmina da 7 poli estraibile al quale viene collegata
la tensione di alimentazione (“+” e “–“), l’ingresso di stato impianto inserito/disinserito
(“SET”), la terminazione delle uscite con contatti in serie (“EOL”), l’uscita di manomis-
sione (“T”), l’uscita allarme (“A”) e l’uscita mascheramento (“M”).
Ingresso stato impianto SET
Corrisponde al segnale di stato dell’impianto inserito/disinserito. E’ presente una
resistenza di pull-down interna che prevede di collegare l’ingresso a dei contatti puliti.
- In caso di stato disinserito, il contatto deve chiudere il segnale verso il positivo
dell’alimentazione (morsetto “+“).
- In caso di stato inserito il contatto rimane aperto.
N.B Nessun collegamento corrisponde allo stato inserito.
Quando il segnale SET è alto, viene disattivato il sensore microonde e il dispositivo
si comporta come sensore temporizzato, comandando l’uscita allarme con la sola
rilevazione ad infrarossi combinata alla soglia crepuscolare e alla durata attuazione.
Uscita di manomissione tamper
Si tratta di un contatto opto-isolato normalmente chiuso che segnala l’evento di mano-
missione del tamper del rivelatore. La segnalazione viene generata sui morsetti “EOL”
e “T“ aprendo il contatto per un tempo minimo di 4 s.
La segnalazione viene innescata dal tentativo di manomissione del dispositivo.
Uscita di allarme
La segnalazione di allarme viene generata sui morsetti “T” e “A“, aprendo il contatto
per un tempo minimo di 4 secondi (quando non vi è allarme il contatto è chiuso).
La segnalazione normalmente avviene con logica AND delle due tecnologie; nel caso
in cui l’ingresso SET è portato alto, l’uscita può essere utilizzata per le automazioni di
luci temporizzate (vedi funzionamento automazione).
Uscita di Mascheramento
La segnalazione di mascheramento viene generata sui morsetti “A” e “M“ aprendo
il relativo contatto (quando non si verifica il mascheramento il contatto è chiuso).
La segnalazione avviene nel caso in cui:
• vi sia una rilevazione di oscuramento della lente ad infrarosso con vernice riflettente;
• vi sia una rilevazione di 5 presenze microonde ma nessuna di infrarosso (questo
può essere causato, ad esempio, dal posizionamento di un oggetto davanti al rive-
latore che blocca il segnale infrarosso ma non quello della microonda).
Mediante l'apposito settaggio è possibile fare in modo che, se mascherato, il dispo-
sitivo modifichi automaticamente la logica di rivelazione da AND a OR.
Logica per automazioni
Il dispositivo con stato disinserito (ossia con ingresso SET a livello logico alto) può
essere impiegato per segnalazioni nell’ambito automazioni.
Utlizzando in modo combinato il sensore di luminosità integrato e la rilevazione di
presenza, si realizza un comando luce intelligente in grado di:
• verificare se la luminosità è inferiore alla soglia impostata;
• verificare la presenza con la parte ad infrarossi (a stato disinserito la parte micro-
onde è disattivata);
• comandare l'uscita allarme aprendo il relativo contatto.
Nel caso in cui il rivelatore venga impiegato per applicazioni di automazione non
è necessario modificare i collegamenti effettuati; la centrale By-alarm Plus rileva
l’evento di allarme causato dal comando dell’uscita e lo invia al sistema domotico
By-me Plus.
• Alla prima rilevazione viene aperto il contatto dell’uscita allarme per 4 secondi
(impulso) e inibito il controllo sulla luminosità per il tempo determinato dal para-
metro “Durata attuazione”.
• La rilevazione presenza provoca la ripetizione dell’impulso sull’uscita e la riparten-
za del temporizzatore; al suo scadere il controllo sulla luminosità torna operativo e
si riprende con la logica iniziale.
• Il LED frontale viene comandato con la stessa modalità segnale di presenza
sull'infrarosso.

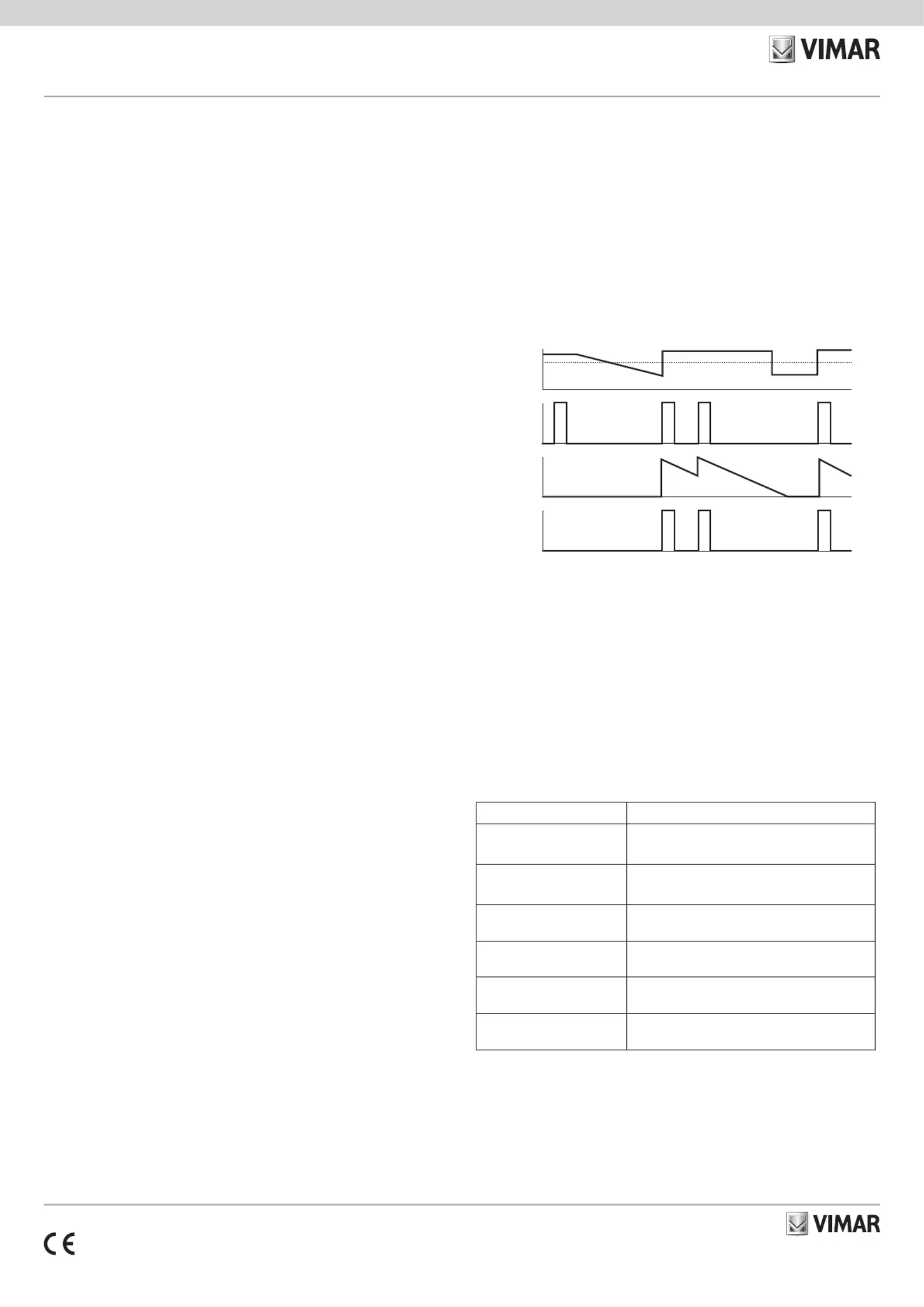

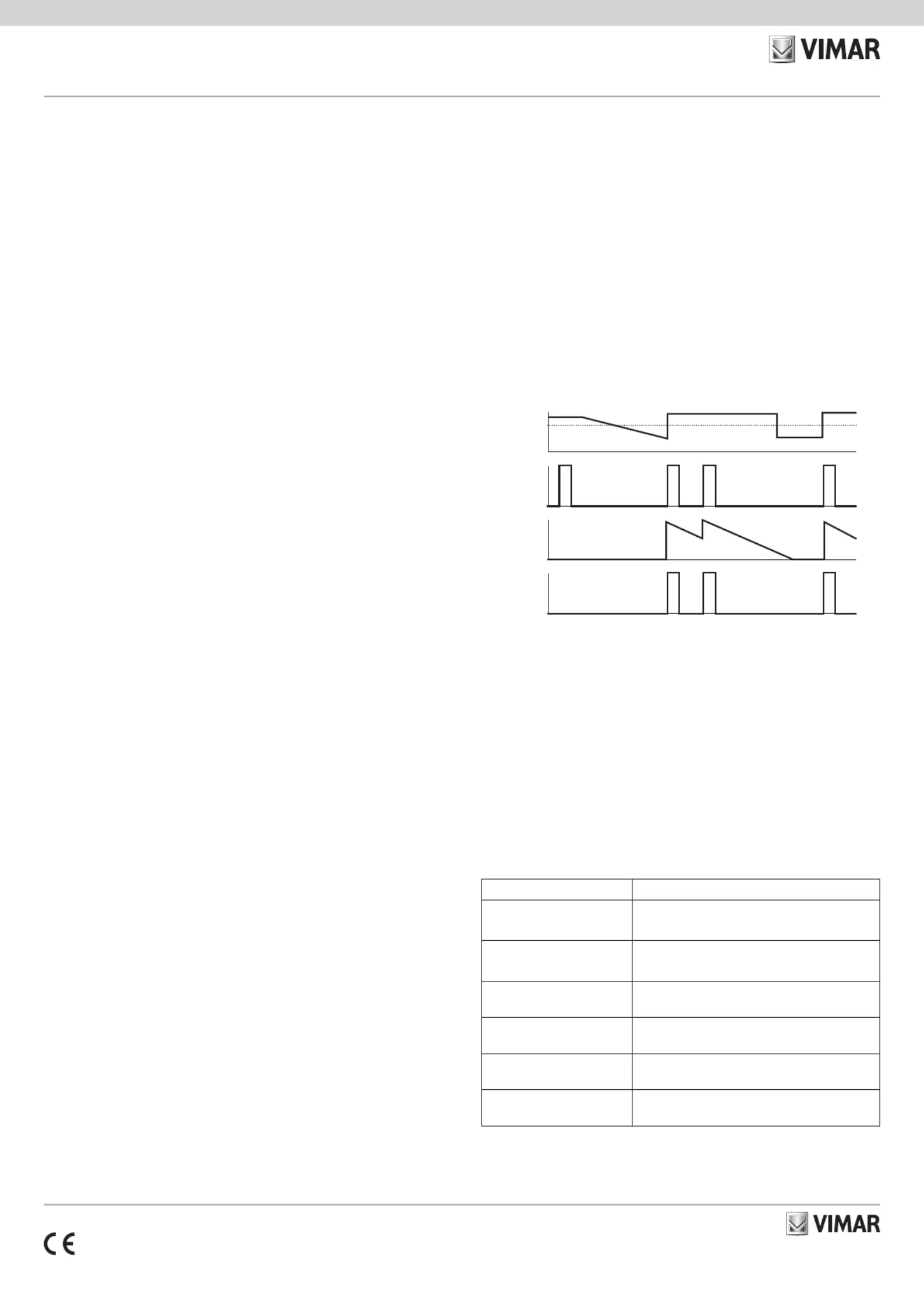

La seguente figura illustra quanto sopra descritto.
Segnalazione del LED frontale
Il LED si accende per qualche secondo all’avvio del dispositivo e successivamente
si comporta in funzione di come è impostato il relativo dip-switch.
LED disabilitato:
• Con stato disinserito rimane sempre spento.
• Con stato inserito si accende per qualche secondo quando rileva l'allarme e lo
segnala rimanendo acceso per 30 s dopo il disinserimento dell'impianto.
LED abilitato:
• Con stato disinserito si accende in caso di rilevazione presenza.
• Con stato inserito si accende per qualche secondo quando rileva l'allarme e lo
segnala rimanendo acceso per 30 s dopo il disinserimento dell'impianto.
Se il LED rimane sempre acceso fisso, verificare che la tensione di alimentazione
sia corretta.
CONFIGURAZIONE
La tabella che segue illustra come impostare i parametri del rivelatore:
Parametro Impostazione
Sensibilità microonde*
• Regolazione TR1 : Incremento
• Regolazione TR1 : Decremento
Soglia luminosità**
• Regolazione TR2 : Incremento
• Regolazione TR2 : Decremento
Sensibilità PIR
• Dip-switch DS1-1 ON: Alta
• Dip-switch DS1-1 OFF: Normale
Abilitazione LED frontale
• Dip-switch DS1-2 ON: Abilitato
• Dip-switch DS1-2 OFF: Disabilitato
Durata attuazione***
• Dip-switch DS2-1 ON: 60 s
• Dip-switch DS2-1 OFF: 20 s
Rilevazione presenza
• Dip-switch DS2-2 ON: logica OR
• Dip-switch DS2-2 OFF: logica AND fissa
* Il sensore a microonde può rilevare il movimento anche attraverso i muri; è quindi
necessario regolare la sensibilità in funzione dell’ambiente operativo. La sensibilità
massima corrisponde all’area indicata nel diagramma di copertura; la sensibilità
minima corrisponde a un’area di forma analoga ma limitata a 1 m circa.
Luminosità
Presenza PIR
Timer durata
attivazione
Uscita
