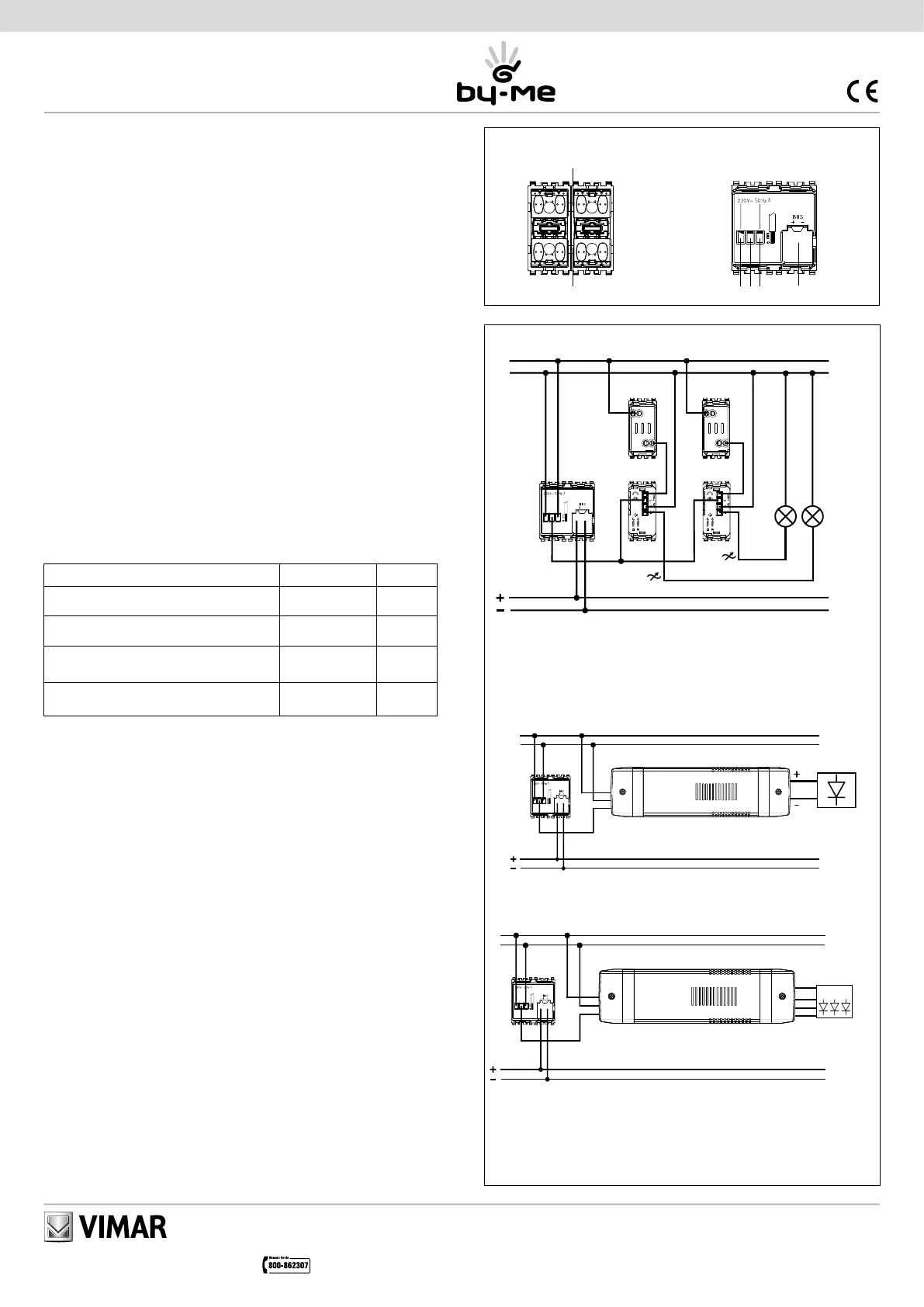

Side 1/6
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
L1 SL2
L
N
Bus
SS S
20529-19529
16969-14529
20137-19137
16604-14137
20137-19137
16604-14137
20416
19416
16460
14416
20416
19416
16460
14416
49400518A0 04 1509
VIMAR - Marostica - Italy
Apparecchio di comando a due pulsanti basculanti e attuatore per regolatori SLAVE
230 V~ 50 Hz, per lampade LED, trasformatori elettronici LED, lampade RGB, alimen-
tatori elettronici RGB, da completare con tasti intercambiabili 1 o 2 moduli - 2 moduli.
Il dispositivo non può controllare direttamente il carico. Va utilizzato come pulsante doppio o
singolo a seconda del tasto scelto. I pulsanti possono essere configurati anche indipendente-
mente dalla parte di pilotaggio del regolatore SLAVE e possono essere premuti sia nella parte
superiore che inferiore.
IMPORTANTE: Le lampade o gli alimentatori elettronici controllabili da un singolo apparecchio di
comando devono essere tutti dello stesso tipo. Non è possibile pilotare contemporaneamente con
uno stesso apparecchio di comando a due pulsanti basculanti sia LED bianchi che LED RGB.
CARATTERISTICHE.
• Tensione nominale di alimentazione BUS TP: 29 V
• Tensione nominale di alimentazione rete: 230V~, 50 Hz
• Assorbimento da bus TP: 13 mA
• Tasti abbinabili: doppio o 1 singolo
• Morsetti: L1, L2, S sincronismo, bus TP
• Funzioni realizzabili dai tasti:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
• Funzioni realizzabili dal regolatore:
- accensione, spegnimento e regolazione
- cambio colore assoluto
- regolazione tonalità/saturazione/luminosità
- funzionamento FADING-SHOW
- modalità “flash start” per lampade CFL
- funzionamento “rampa”
- ritardo di disattivazione e funzionalità di “preavviso”
- taglio di fase: LE/TE
• La funzione RGB non è supportata dall’art.16969
• Non compatibile con centrali By-me 2 moduli incasso (art. 20510, 16950 e 14510).
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, SI VEDA IL MANUALE
ISTRUZIONI DELLA CENTRALE DEL SISTEMA By-me.
ATTENZIONE: E’ POSSIBILE CONFIGURARE UN SOLO ATTUATORE RGB PER GRUPPO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di tasto per poter
premere il pulsante centrale di configurazione.
• Blocchi funzionali: 3 (2 pulsanti, 1 attuatore regolatore), ogni blocco funzionale può apparte-
nere al massimo a 4 gruppi.
• Selezione del blocco funzionale in fase di configurazione:
- premere il pulsante di configurazione ed attendere 3s per selezionare il blocco funzionale regolatore;
- premere il pulsante di configurazione e successivamente il tasto desiderato per selezionare
il relativo blocco funzionale pulsante.
La configurazione inizia all’accensione del led rosso e termina con il suo spegnimento.
A dispositivo non configurato l’attuatore è comandato dal tasto sinistro.
• Se il dispositivo deve essere configurato come un pulsante doppio è necessario premere il
tasto di sinistra.
Si consiglia di configurare il dispositivo a carico spento.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra -5 °C e +45 °C.
• Sovraccarichi, archi elettrici e cortocircuiti danneggiano irreparabilmente il regolatore. Prima
dell’installazione eseguire un’attenta verifica del circuito eliminando le eventuali cause sopra esposte.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non fornisce
quindi separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.
• Per ulteriori istruzioni si veda il manuale allegato alla centrale di controllo.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del
codice articolo.
Carichi comandabili 20529-19529-14529 16969
Regolatori SLAVE (20137-19137-16604-14137-01871)
max 3 max 3
Lampade (02662 oppure 02663)
max 10
Non
applicabile
Alimentatori elettronici regolabili (01874-01875)
max 10 max 10
Alimentatore elettronico regolabili RGB (01876)
max 10
Non
applicabile
morsetti bus TP
VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
LED
L1
S
L2
COLLEGAMENTO CON REGOLATORE SLAVE UNIVERSALE
L1 SL2
COLLEGAMENTO CON ALIMENTATORI 01874-01875
Lunghezza massima dei cavi di collegamento tra l’attuatore per regolatore e la lampada LED dimmerabile
o alimentatori elettronici dimmerabili per LED: 100 m
ATTENZIONE AI COLLEGAMENTI DELL’ATTUATORE PER REGOLATORE: morsetto L2 al neutro ed
il morsetto L1 alla fase.
COLLEGAMENTO CON ALIMENTATORI 01876
L1 SL2
L
N
Bus
S
S
N
L
+
R
G
B
RGB
20529
19529
14529
01876
L
N
S
Modulo LED RGB
Strisce LED RGB
Portafusibile
Portafusibile
Lunghezza massima dei cavi di collegamento tra l’attuatore per regolatore e il regolatore SLAVE universale: 100 m
MASTER e SLAVE devono essere configurati nella stessa modalità di funzionamento.
ATTENZIONE AI COLLEGAMENTI DELL’ATTUATORE PER REGOLATORE: morsetto L1 al neutro ed
il morsetto L2 alla fase. Nei regolatori SLAVE ad 1 modulo utilizzare un fusibile rapido ad alto potere di
interruzione tipo F2,5AH 250V.
Eikon
20529
Arké
19529
Idea
16969
Plana
14529
L1 SL2
L
N
Bus
S
S
N
L
20529-19529
16969-14529
01874-01875
L
N
S
Modulo LED
Strisce LED
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norme EN 50428, EN 50491.
