Adattatore di linea per
alimentatore 6923
Adattatore di linea per il collegamento
dellalimetatore 6923 per lunghezze cavo
superiori ai 3 metri per targhe Pixel, instal
-
lazione incasso.
In caso di distanza tra alimentatore aggiun
-
tivo 6923 e targa superiore a 3m, installare
ladattatore di linea 41021 in prossimità del
scatola.
Nota: La distanza massima tra alimentato-
re 6923 e targa è 10 m. Anche se lutilizzo
delladattatore è obbligatorio per distanza
tra alimentatore 6923 e targa superiore a 3
m, è possibile utilizzarlo anche per distanze
inferiori.
Line adaptor for power supply
6923
Line adaptor for connecting power supply
6923 for cable lengths over 3 metres for
Pixel panels, ush-mounting.
For distances between the supplementary
power supply 6923 and the panel of more
than 3m, install the line adaptor 41021 near
the audio/video module and inside the box.
Note: The maximum distance between the
power supply 6923 and the panel is 10 m.
Even though the adaptor must be used for
distances between the power supply 6923
and the panel of more than 3 m, it can also
be used for shorter distances.
Adaptateur de ligne pour
alimentation 6923
Adaptateur de ligne pour la connexion de
lalimentation 6923, pour câbles de plus de
3 m pour platines Pixel, installation par en
-
castrement.
Si la distance entre lalimentation supplé
-
mentaire 6923 et la platine dépasse 3 m,
installer ladaptateur de ligne 41021 à proxi
-
mité du module audio/vidéo et à lintérieur
de la boîte.
Remarque :La distance maximale entre
lalimentation 6923 et la platine correspond
à 10 m. Bien que ladaptateur soit obliga
-
toire lorsque la distance entre lalimenta-
tion 6923 et la platine dépasse 3 m, il est
distances inférieures.
Netzadapter für Netzteil 6923
Netzadapter für den Anschluss des Netz-
teils 6923 bei Kabellängen über 3 Meter für
UP-Klingeltableaus Pixel.
Bei größerem Abstand als 3m zwischen zu
-
sätzlichem Netzteil 6923 und Klingeltableau
den Netzadapter 41021 in Nähe des Audio-/
Videomoduls und in die Dose installieren.
Hinweis: Der maximale Abstand zwischen
Netzteil 6923 und Klingeltableau beträgt
10 m. Der Netzadapter, dessen Einsatz bei
einem größeren Abstand als 3 m zwischen
Netzteil 6923 und Klingeltableau vorge
-
schrieben ist, kann allerdings auch bei ge-
ringeren Abständen verwendet werden.
Adaptador de línea para
alimentador 6923
Adaptador de línea para la conexión del
alimentador 6923 para cables de longitud
superior a 3 m para placas Pixel, montaje
empotrado.
En caso de distancia superior a 3 m entre el
alimentador adicional 6923 y la placa, hay
que instalar el adaptador de línea 41021
cerca del módulo audio/vídeo y dentro de
la caja.
Nota: La distancia máxima entre el alimen-
tador 6923 y la placa es de 10 m. Aunque
la utilización del adaptador sea obligatoria
para distancias superiores a 3 m entre ali
-
mentador 6923 y placa, es posible utilizarlo
también para distancias inferiores.
Adaptador de linha para
alimentador 6923
Adaptador de linha para a ligação do ali-
mentador 6923 para comprimentos de cabo
superiores a 3 metros para botoneiras Pixel,
instalação de embeber.
Em caso de distância entre um alimentador
adicional 6923 e uma botoneira superior
a 3m, instale o adaptador de linha 41021
da caixa.
Nota: A distância máxima entre o alimenta-
dor 6923 e a botoneira é 10 m. Embora a
utilização do adaptador seja obrigatória para
uma distância entre o alimentador 6923 e a
botoneira superior a 3 m, também é possível
utilizá-lo para distâncias inferiores.
Προσαρμογέας γραμμής για
τροφοδοτικό 6923
Προσαρμογέας γραμμής για σύνδεση του
τροφοδοτικού 6923 για μήκος καλωδίου άνω
των 3 μέτρων για τις μπουτονιέρες Pixel, με
χωνευτή εγκατάσταση.
Em caso de distância entre um alimentador
adicional 6923 e uma botoneira superior a
3m, instale o adaptador de linha 41021 junto
ao módulo áudio/vídeo e no interior da caixa.
Nota: A distância máxima entre o alimenta-
dor 6923 e a botoneira é 10 m. Embora a
utilização do adaptador seja obrigatória para
uma distância entre o alimentador 6923 e a
botoneira superior a 3 m, também é possível
utilizá-lo para distâncias inferiores.
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
41021
49401380A0 00 1904
Vimar SpA Viale Vicenza 14
36063 Marostica VI Italy
Uscita (al dispositivo)
Output (to device)
Sortie (au dispositif)
Ausgang (zum Gerät)
Salida (al dispositivo)
Saída (ao dispositivo)
Έξοδος (προς τον μηχανισμό)
Ingresso (da alimentatore 6923)
Input (from power supply 6923)
Entrée (via alimentation 6923)
Eingang (von Netzteil 6923)
Entrada (desde alimentador 6923)
Entrada (do alimentador 6923)
Είσοδος (από τροφοδοτικό 6923)
Connessioni Connections Branchements Conexiones Ligações Anschlüsse Συνδέσεις
Caratteristiche tecniche
Ingresso: 28Vdc (da alimentatore 6923)
Technical characteristics
Input: 28Vdc (from power supply 6923)
Caractéristiques techniques
Entrée : 28 Vcc (via alimentation 6923)
Technische Merkmale
Eingang: 28Vdc (von Netzteil 6923)
Características técnicas
Entrada: 28 Vcc (desde alimentador 6923)
Características técnicas
Entrada: 28Vdc (do alimentador 6923)
Τεχνικά χαρακτηριστικά
• Είσοδος: 28Vdc (από τροφοδοτικό 6923)
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
41021
49401380A0 00 1904
Montante videocitofoni / citofoni
Video entryphone/entryphone riser
Colonne montante portiers-vidéo/interphones
Montante de videoporteros/porteros automáticos
Κεντρική γραμμή θυροτηλεοράσεων / θυροτηλέφωνων

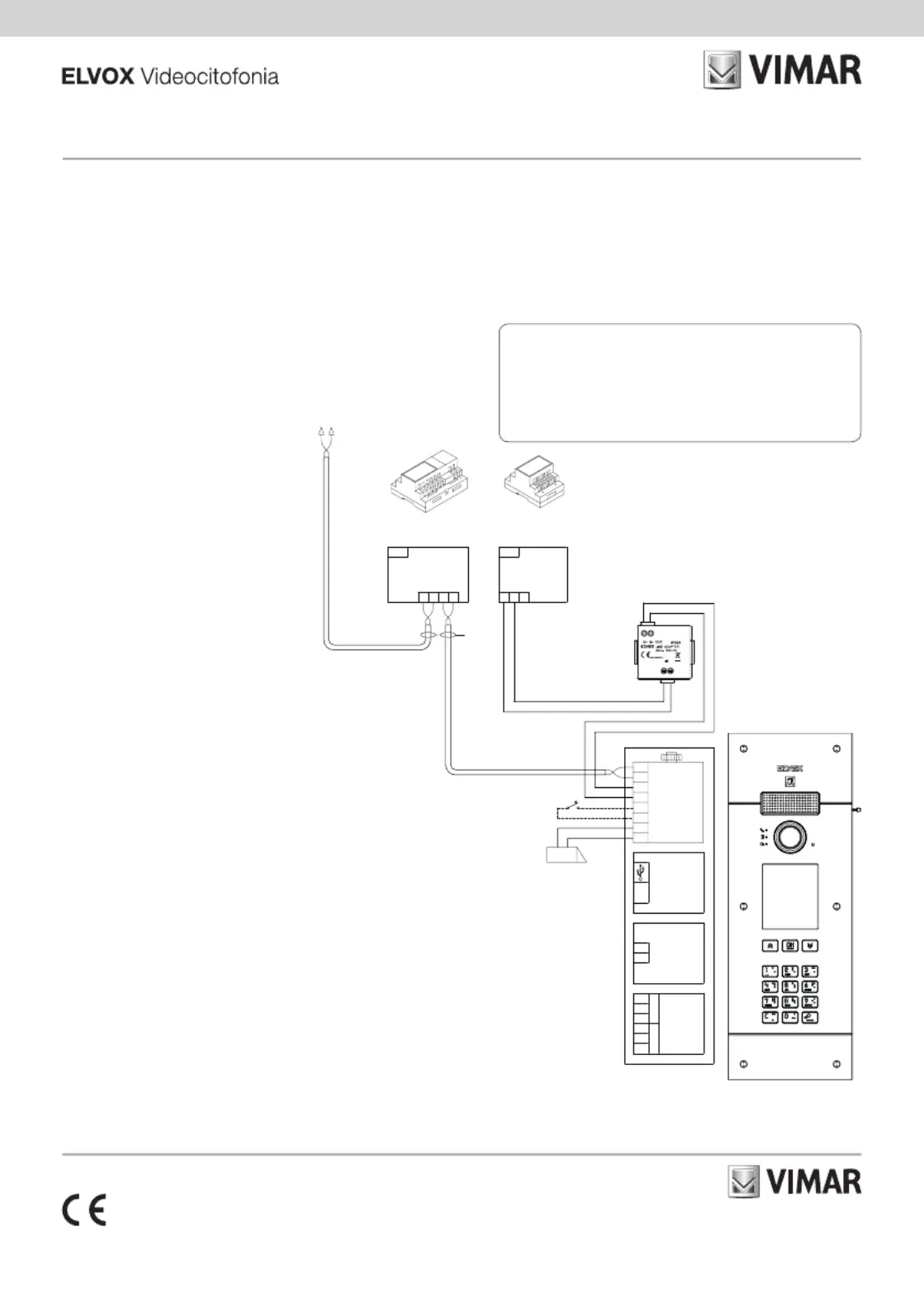

Schema di collegamento alimentatore supplementare 6923 con adattatore di linea 41021
Supplementary power supply 6923 wiring diagram with line adaptor 41021
Schéma de connexion de lalimentation supplémentaire 6923 avec adaptateur de ligne 41021
Anschlussplan des zusätzlichen Netzteils 6923 mit Netzadapter 41021
Esquema de conexión del alimentador adicional 6923 con adaptador de línea 41021
Esquema de ligação do alimentador suplementar 6923 com adaptador de linha 41021
Διαγράμματα σύνδεσης συμπληρωματικού τροφοδοτικού 6923 με προσαρμογέα γραμμής 41021
Attenzione: è necessario rispettare la polarità nel collegamento.
Caution: observe the correct polarity when connecting.
Attention : respecter la polarité du raccordement.
Warnung: Die Anschlusspolarität beachten.
Atención: respete la polaridad en la conexión.
Atenção:é necessário respeitar a polaridade na ligação.
Προσοχή: κατά τη σύνδεση πρέπει να τηρείτε την πολικότητα.
PRI
- +U +I
PRI
B22
1
B1
21
B2
B1
CA+
CA-
S-
S+
E-
E+
41005UP
41019UP
41018UP
41030UP
NC
C
NO
CA-
CA+
NC
C
NO
OUT2 OUT1
Vi Vi Vimar SpA ale cenza 14
36063 Marostica VI Italy
F
6922.1
F1
6923
P
L
X
D
Rete-Mains
Réseau-Netz
Red-Rede
Δίκτυο
Rete-Mains
Réseau-Netz
Red-Rede
Δίκτυο
G1
D - Targa esterna audio-video serie Pixel Up
F - Alimentatore di sistema 6922.1
F1 - Alimentatore supplementare 6923
G1 - Adattatore di linea 41021
P - Serratura elettrica
L -
Pulsante supplementare comando serratura
X - Cavo twistato 732H.E, 732I.E
D - Pixel Up series audio-video entrance panel
F - System power supply unit 6922.1
F1 - Additional power supply unit 6923
G1 - Line adaptor 41021
P - Electric lock
L - Additional lock control button
X - Twisted cable 732H.E, 732I.E
D - Platine de rue audio-vidéo série Pixel Up
F - Alimentation de système 6922.1
F1 - Alimentation supplémentaire 6923
G1 - Adaptateur de ligne 41021
P - Gâche électrique
L - Bouton supplémentaire commande gâche
X - Câble torsadé 732H.E, 732I.E
D - Audio-/Video-Klingeltableau Serie Pixel Up
F - System-Netzteil 6922.1
F1 - Zusätzliches Netzteil 6923
G1 - Netzadapter 41021
P - Elektroschloss
L - Zusätzliche Türö󰀨nertaste
X - Gedrilltes Kabel 732H.E, 732I.E
D - Placa externa audio/vídeo serie Pixel Up
F - Alimentador del sistema 6922.1
F1 - Alimentador adicional 6923
G1 - Adaptador de línea 41021
P - Cerradura eléctrica
L - Pulsador adicional cerradura
X - Cable trenzado 732H.E, 732I.E
D - Botoneira externa áudio/vídeo série Pixel Up
F - Alimentador de sistema 6922.1
F1 - Alimentador suplementar 6923
G1 - Adaptador de linha 41021
P - Trinco elétrico
L - Botão suplementar comando do trinco
X - Cabo trançado 732H.E, 732I.E
D -
Εξωτερική μπουτονιέρα ήχου-εικόνας σειράς Pixel Up
F - Τροφοδοτικό συστήματος 6922.1
F1 - Συμπληρωματικό τροφοδοτικό 6923
G1 - Προσαρμογέας γραμμής 41021
P - Ηλεκτρική κλειδαριά
L - Συμπληρωματικό μπουτόν ελέγχου κλειδαριάς
X - Συνεστραμμένο καλώδιο 732H.E, 732I.E
