Side 1/44
**
Giotto
6329, 6329/C, 6329/CD*
Videocitofono Giotto b/n Due Fili / Videocitofono Giotto colori Due Fili
B/W Giotto Due Fili monitor / Colour Giotto Due Fili monitor
Portier-vidéo Giotto b/n Due Fili / Portier-vidéo Giotto couleurs Due Fili
S/W-Videohaustelefon Giotto DueFili / Farb-Videohaustelefon Giotto DueFili
Videoportero Giotto b/n Due Fili / Videoportero Giotto colores Due Fili
Video porteiro Giotto b/p Due Fili / Video porteiro Giotto cores b/p Due Fili
Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador
Fig. 1

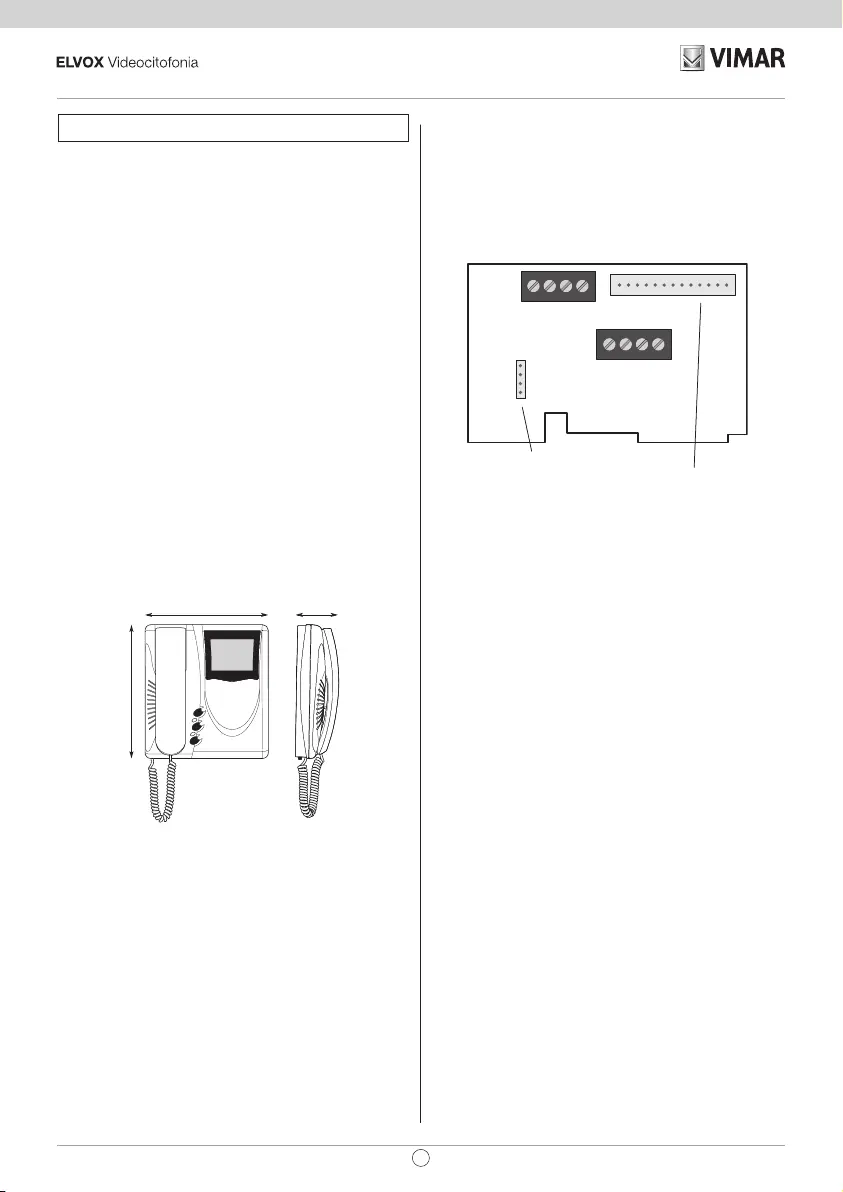

Caratteristiche tecniche videocitofono
- Videocitofono da esterno parete in ABS
- Piastra di aggancio e tasselli per il fissaggio a parete o sca-
tola a 3 moduli.
- TFT LCD 3,5”
- Circuito elettronico su schede intercambiabili.
- Segnale video standard CCIR 625 linee 50 quadri per 6329,
PAL per 6329/C, 6329/CD.
- Banda passante video 4 MHz
- Temperatura di funzionamento da 0° a +40° C.
- Suoneria elettronica.
- Ingresso per chiamata fuori porta con suoneria distinta dalla
chiamata da targa.
- Uscita per suoneria supplementare Art. 860A.
- Alimentazione data dal bus.
- Ingresso per alimentazione supplementare (Art. 6923) nel
caso in cui l’impianto preveda l’accensione di più di due mo-
nitor contemporaneamente.
DESCRIZIONE
Gli art. 6329, 6329/C e 6329/CD sono videocitofoni della serie
Giotto rispettivamente con schermo in B/N (6329) e colori
(6329/C, 6329/CD) per impianti videocitofonici Due Fili Plus.
È fornito di serie di 3 pulsanti, uno per l’apertura della serra-
tura, uno per l’autoaccensione del videocitofono nell’impianto
anche quando non è stato chiamato ed uno per servizio luce
scale. Fornito di regolazione del volume di chiamata per 3 li-
velli e l’esclusione della chiamata. Le segnalazioni luminose di:
chiamata esclusa, chiamate inevase senza risposta, servizi non
disponibili e porta/cancello aperto, sono segnalate tramite i due
LED (rosso e verde) presenti nel videocitofono.
L’installazione del videocitofono può avvenire in versione da
esterno parete, con la staffa (R684) fornita con il videocitofono,
o in versione da tavolo con l’ausilio dei kit di trasformazione
art. 661A o 661F.
* L’Art. 6329/CD è predisposto per l’utilizzo con gli apparecchi
acustici delle persone audiolese. Per attivarlo, selezionare la
posizione “T” dell’apparecchio acustico.
Morsettiera di collegamento e connettori
3, 4) Collegamento suoneria supplementare.
1, 2) Linea BUS.
12 +, 13 - ) Alimentazione supplementare per monitor con ali
-
mentatore art. 6923.
V3, M) Collegamento per pulsante di chiamata fuoriporta.
CN1) Collegamento per videocitofono.
Il manuale istruzioni è scaricabile dal sito www.vimar.com
R684
BL BIRO A+ CAA- VARIAT.
SERR.
SERIALE
PRG.
T1
T2
T3
T4
VIDEO
ELVOX
CS2350
271103
4 3 2 1
A S
+
BUS
12 13 V3 M
EXT. 24V
F.P.
+ -
CN2
C
B
A
CN1
1
1
2
4
5
6S
6P
-
+
T1
T2
T3
T4
Per art. 6153/682
RESET
SERRATURA
Per art. 6009 o
6009/C
Stabilizzazione
segnale video
TR1
TR2
Stabilizzazione
segnale video
Per monitor
220 mm
71 mm
204 mm
2
IT
6329, 6329/C, 6329/CD
A
C
B
G
Fig. 4
D
F
E
H
I
Fig. 3
P1
P2
P0
P1 + P2 (Assieme) =
P3

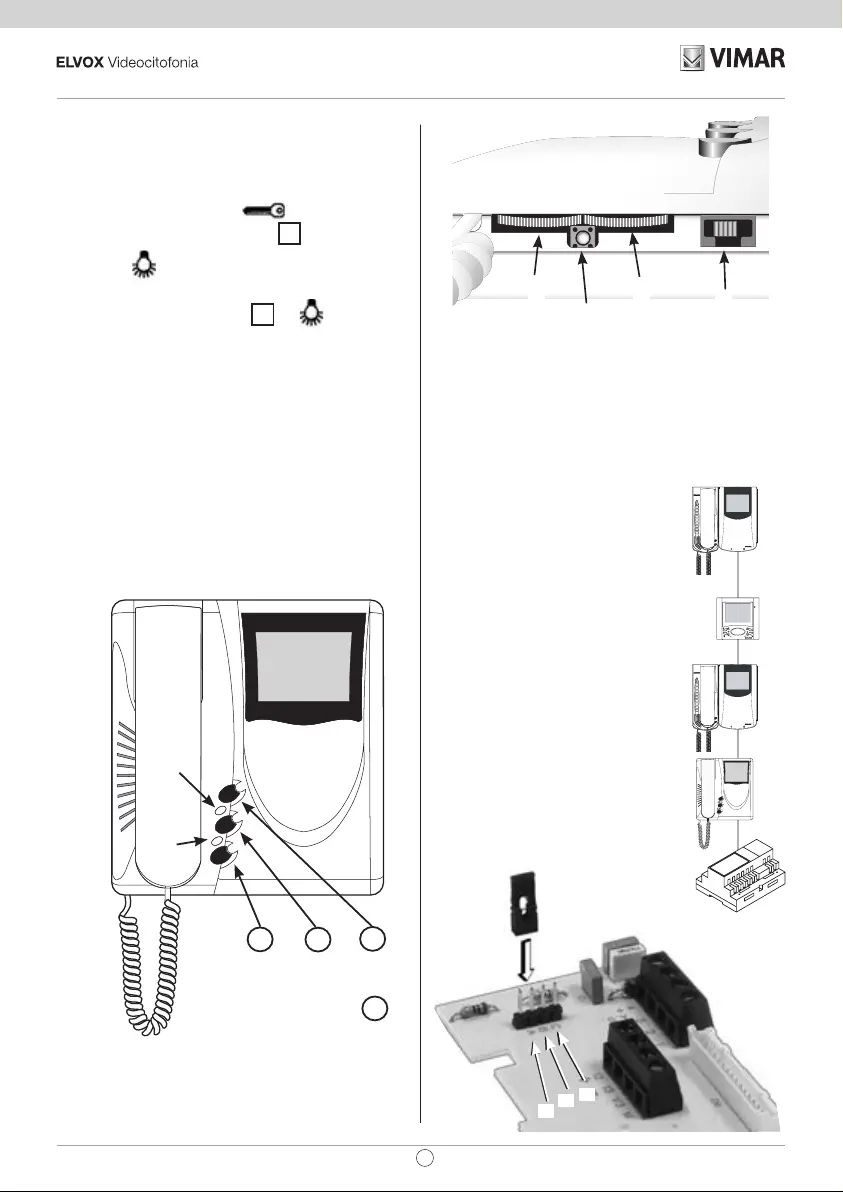

Controlli e regolazioni (Fig. 3 - 4)
A - Regolazione volume ed esclusione suoneria.
B - Regolazione luminosità.
C - Regolazione contrasto per 6329, e colore per 6329/C, 6329/
CD.
D - Pulsante comando serratura
.
E - Pulsante autoaccensione impianto
.
F - Pulsante
per servizio ausiliario, 1° relè del 1° attua-
tore art. .
Premendo assieme i pulsanti
ed , si attiva un 2°
servizio ausiliario, 2° relè del 1° attuatore art. 69RH.
G - Pulsante RESET per programmazioni videocitofono.
H - LED suoneria esclusa. Si accende di luce fissa quando la
suoneria è stata esclusa tramite il cursore “A” e lampeggia
quando sono state rifiutate delle chiamate (led rosso).
I - LED porta aperta. Negli impianti in cui tale funzione è stata
utilizzata, il LED rimane acceso di luce fissa quando la
porta/cancello è aperta (led verde).
STABILIZZAZIONE SEGNALE
VIDEO
Sulla scheda di interconnessione del
videocitofono (nella piastra di fissaggio)
è presente un connettore (A-B-C) ed un
ponticello per la stabilizzazione del se-
gnale video (Fig. 9). Questo ponticello
deve essere utilizzato negli impianti dove
sono presenti più apparecchi (citofoni/vi-
deocitofoni) collegati in serie (Fig. 8).
Spostare il ponticello solo dell’ultimo ap-
parecchio nella posizione “B” e mante-
nere i ponticelli degli altri nella posizione
iniziale “A”.
Per altre configurazioni di collegamento
vedere: la “TABELLA TERMINAZIONE
PER IMPIANTI DUE FILI ELVOX “ ri-
portata nella sezione schemi di collega-
mento.
A
B
C
Fig. 9
Fig. 8
B
A
A
A
3
IT
6329, 6329/C, 6329/CD
