69DV - 69DV/5
49401688A0 00 2103
Descrizione • Description • Description • Beschreibung • Descripción • Descrição • Περιγραφή
Divisore di montante in 4 linee
montanti
di sezionare un montante. Ogni divisore
di montante permette la derivazione di 4
colonne.
- Il concentratore art. 69DV e progettato per
l’uso di cavo con impedenza caratteristica
di 100 Ohm.
- Il concentratore art. 69DV/5 e progettato per
l’uso di cavo con impedenza caratteristica
di 50 Ohm.
Pillar divider into 4 pillar lines
Two-Wire installations can be used to create
sections along a riser.
Each riser splitter allows the branching of 4
columns.
- Concentrator 69DV is designed for use with
a cable with characteristic impedance of
100 Ohm.
- Concentrator 69DV/5 is designed for use
with a cable with characteristic impedance
of 50 Ohm.
Morsettiere • Terminal block • Boîtes à bornes • Abschluss des Eingangsverbinders • Cajas de bornas • Réguas de terminais • Κλέμες
Entrée: In
Sortie bande passante: Out
Sorties circuits de dérivation: Out1, Out2,
Out3, Out4
Out3 Out4 or correspond 0.8 A.
Remarque::Possibilité de raccorder au
via connexion « entrer/sortir » (réf. schéma
SI682 et SI684).
Eingang: In
Durchgehender Ausgang: Out
Abgezweigte Ausgänge: Out1, Out2, Out3,
Out4
Hinweis::Der maximal zulässige
Stromdurchuss In Out1 von den Klemmen ,
Out2 Out3, Out4, beträgt 0.8 A.
Hinweis: Es können maximal 2
Steigleitungsteiler mit „ein/aus-Anschluss“
angeschlossen werden (siehe Schaltplan
SI682 und SI684).
Entrada: In
Salida de paso: Out
Salidas de derivación: Out1, Out2, Out3,
Out4
Nota: La corriente máxima que puede
Out2 Out3 Out4 0,8A o o es de .
Nota: Pueden conectarse al máximo 2
divisores de montante con conexión “Entrar/
Salir” (ref. esquema SI682 y SI684).
Entrada - Input: In
Saída passagem - Loop output: Out
Out2, Out3, Out4
terminais In aos terminais Out1 ou Out2 ou
Out3 Out4 ou é 0,8 A.
divisores de montante com ligação “entra/sai”
(consultar esquemas SI682 e SI684)
Είσοδος: In
Έξοδος διέλευσης: Out
Έξοδοι διακλάδωσης: Out1, Out2, Out3,
Out4
μεταφερθεί από τους ακροδέκτες στους In
0.8 A.
διαιρέτες κεντρικής γραμμής το μέγιστο με
SI682 και SI684).»
Ingresso: In
Uscita passante: Out
Uscite derivate: Out1, Out2, Out3, Out4
Nota: corrente massima transitabile dai
morsetti In ai morsetti Out1 o Out2 o Out3 o
Out4 0,8A è di .
Nota: possono essere collegati al massimo 2
divisori di montante con collegamento “entra/
esci” (rif. schema SI682 e SI684)
Input: In
Loop output: Out
Branch outputs: Out1, Out2, Out3, Out4
Note:The maximum current that can ow
from , , In terminals to Out1 Out2 Out3 or
Out4 terminals is 0.8 A.
with “in / out” connection (ref. scheme SI682
and SI684)
Stei g l e i t u n g-Verteiler in 4
Steigleitung
Der Steigleitung-Verteiler 69DV ist ein
Unterteilung einer Steigleitung. Jeder
Verteiler ermöglicht die Abzweigung von 4
Steigleitungen.
- Der Konzentrator Art. 69DV ist für Kabel mit
Nennimpedanz 100 Ohm ausgelegt.
- Der Konzentrator Art. 69DV/5 ist für Kabel
mit Nennimpedanz 50 Ohm ausgelegt
Répart. colon.mont.en 4 lignes
montantes
Le répartiteur de colonne montante 69DV
une colonne montante. Chaque répartiteur
permet d’obtenir la dérivation de 4 colonnes.
- Le concentrateur art. 69DV est conçu
pour l’utilisation d’un câble à impédance
caractéristique de 100 Ohm.
- Le concentrateur art. 69DV/5 est conçu
pour l’utilisation d’un câble à impédance
caractéristique de 50 Ohm.
Divisor montante en 4 líneas
montantes
El divisor de montante 69DV es un accesorio
para instalaciones Due Fili Elvox que
permite seccionar un montante. Cada divisor
de montante permite la derivación de 4
columnas.
- El concentrador Art. 69DV p1-ha sido diseñado
para la utilización de cable con impedancia
característica de 100 ohm.
- El concentrador Art. 69DV/5 p1-ha sido
diseñado para la utilización de cable con
impedancia característica de 50 ohm
Divisor de montante em 4 linhas
montante
O divisor de montante 69DV é um acessório
para equipamentos de dois os Elvos que
permite seccionar um montante. Cada
divisor de montante permite a derivação de
4 colunas.
- O concentrador art. 69DV foi concebido
para a utilização de um cabo com uma
impedância característica de 100 Ohm.
- O concentrador art. 69DV/5 foi concebido
para a utilização de um cabo com uma
impedância característica de 50 Ohm.
Διαιρέτης κεντ. γραμμής σε 4 κεντ.
γραμ.
Ο διαιρέτης κεντρικής γραμμής 69DV είναι
ένα βοηθητικό εξάρτημα για εγκαταστάσεις
Due Fili Elvox που επιτρέπει το διαχωρισμό
μιας κεντρικής γραμμής. Με κάθε διαιρέτη
διακλάδωση 4 κολονών.
σχεδιαστεί για χρήση με καλώδιο σύνθετης
αντίστασης 100 Ohm.
σχεδιαστεί για χρήση με καλώδιο σύνθετης
αντίστασης 50 Ohm
Caratteristiche tecniche • Technical characteristics • Caractéristiques techniques • Technische Merkmale • Características técnicas •
Características técnicas • Τεχνικά χαρακτηριστικά
Codice
code
Code
Art.-Nr.
Código
Código
Κωδικός
Assorbimento stand by
Input current
Consommation
Stromaufnahme
Absorción
Consumo em espera
Απορρόφηση
Assorbimento massimo
Maximum input current
Absorption maximum
Maximale Stromaufnahme
Absorción máxima
Consumo máximo
Μέγιστη απορρόφηση
Attenuazione passante
Loop loss
Atténuation bande passante
Durchgehende Schaltung
Atenuación de paso
Atenuação passagem
Εξασθένιση διέλευσης
Attenuazione derivata
Branch loss
Atténuation circuits de dérivation
Abgezweigte Schaltung
Atenuación de derivación
Atenuação derivação
Εξασθένιση διακλάδωσης
69DV 15 mA 50 mA 0,2 dB 0 dB
69DV/5 15 mA 50 mA 0,2 dB 0 dB
Codice
code
Code
Art.-Nr.
Código
Código
Κωδικός
Cavo previsto
Recommended cable
Câble prévu
Vorgesehenes Kabel
Cable previsto
Cabo previsto
Προβλεπόμενο καλώδιο
Cavo previsto per uso interrato o dove richiesto LSZH
Cable recommended for underground use or where LSZH is required
Câble conçu pour être enfoui ou pour LSZH
Vorgesehenes Kabel für Unterur-Einsatz oder sofern LSZH erforderlich
Cable previsto para uso soterrado o donde se requiera LSZH
Cabo previsto para utilização subterrânea ou onde necessário LSZH
Προβλεπόμενο καλώδιο για υπόγεια τοποθέτηση ή όπου απαιτείται LSZH
Cavo utilizzabile
Usable cable
Câble utilisable
Verwendbares Kabel
Cable utilizable
Cabo utilizável
Καλώδιο που μπορεί να χρησιμοποιηθεί
69DV Elvox Elvox LSZH -
69DV/5 - - Cat 5
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
69DV - 69DV/5
49401688A0 00 2103
Uscite derivate • Branch outputs
Sorties dérivées • Abgezweigte Ausgänge
Salidas de derivación • Saídas derivação
έξοδοι διακλάδωσης

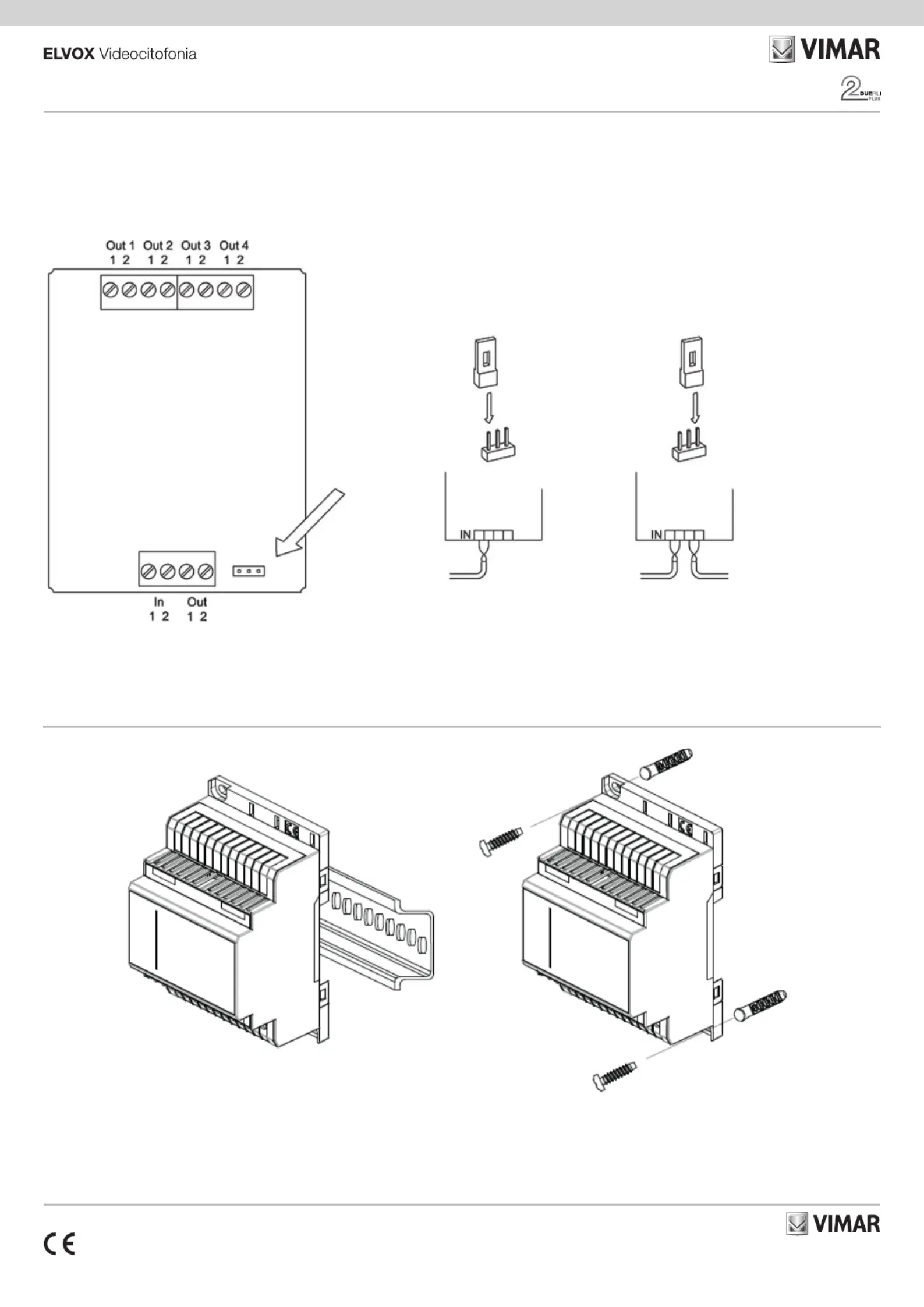

Terminazione del connettore di ingresso • Input connector termination • Terminaison du connecteur d’entrée • Abschluss des
Eingangsverbinders • Terminación del conector de entrada • Terminação do conector de entrada • Απόληξη συνδετήρα εισόδου
Terminazione
Termination
terminaison
Abschluss
Termination
Terminação
απόληξη
Nessuna terminazione
No termination
aucune terminaison
kein Abschluss
ninguna terminación
Nenhuma terminação
καμία απόληξη
Strip di terminazione
Termination strip
strip de terminaison
Abschlussleiste
tira de terminación
Strip de terminação
ταινία απόληξης
Ingresso montante
Riser input
entrée colonne montante
Steigleitungseingang
entrada montante
Entrada montante
είσοδος κεντρικής γραμμής
Uscita passante montante
Riser loop output
sortie bande passante colonne montante
Durchgehender Steigleitungsausgang
salida de paso montante
Saída passagem montante
έξοδος διέλευσης κεντρικής γραμμής
Ingresso montante
Riser input
entrée colonne montante
Steigleitungseingang
entrada montante
Entrada montante
είσοδος κεντρικής γραμμής
Ingresso montante
Riser input
entrée colonne montante
Steigleitungseingang
entrada montante
Entrada montante
είσοδος κεντρικής γραμμής
Uscita passante montante
Riser loop output
sortie bande passante colonne montante
Durchgehender Steigleitungsausgang
salida de paso montante
Saída passagem montante
έξοδος διέλευσης κεντρικής γραμμής
ON OFF
Installazione • Installation • Installation • Installation • Montaje • Instalação • Εγκατάσταση
• Apparecchio installabile su guida EN50022 o parete tramite viti e tasselli in dotazione, ingombro 4 moduli, dimensioni 72 x 110 x 60 mm.
• Device can be installed on EN50022 rails or wall mounted using the screws and expansion plugs provided, equivalent size of 4 modules, dimension 72 x 110 x 60 mm.
• Appareil pouvant être monté sur rail EN50022 ou installé sur une cloison à l’aide des vis et des goujons fournis, dimensions hors tout 4 modules 72 x 110 x 60 mm.
• Gerät für die Installation auf EN50022-Schiene bzw. die Wandmontage anhand der mitgelieferten Schrauben und Dübel, Platzbedarf 4 Module, Abmessungen 72 x 110 x 60 mm.
• El aparato se puede montar en carril EN50022 o en pared mediante los tornillos y tacos suministrados; tamaño: 4 módulos; medidas: 72 x 110 x 60 mm.
• Aparelho instalável numa guia EN50022 ou na parede com parafusos e buchas fornecidas, total 4 módulos, dimensões 72 x 110 x 60 mm.
• Η συσκευή μπορεί να εγκατασταθεί σε οδηγό EN50022 ή σε τοίχο με τις παρεχόμενες βίδες και ούπα, μεγέθους 4 μονάδων και διαστάσεων 72 x 110 x 60 mm.
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
69DV - 69DV/5
49401688A0 00 2103
SI681
SI682
X = cavo twistato
F = alimenatatore di sistema
N3 = divisore di montante
X = Câble
F = Alimentation
N3 = Répartiteur de colonne montante
X = Kabel
F = Netzgerät
N3 = Steigleitung-Verteiler
X = cable retorcido
F = Alimentador
N3 = divisor de montante
X = cabo trançado
F = alimentador de sistema
N3 = divisor de montante
X = Καλώδιο
F = Τροφοδοτικό
N3 = Διαιρέτης κεντρικής γραμμής
X = twisted cable
F = System power supply
N3 = Riser splitter
2
1
1 2 1 2 1 2 1 2
1
2
B22
1
B1
1
2
2
1
2
1
1
2
X
RETE
F
MAINS
N3
Unità elettronica • Electronics unit
Unité électronique • Elektronikeinheit
Unidad electrónica • Unidade electrónica
Ηλεκτρονική μονάδα
1
Montante • Riser
Colonne montante • Steigleitung
Montante • Montante
γραμμήςr
43
2
Unità elettronica • Electronics unit
Unité électronique • Elektronikeinheit
Unidad electrónica • Unidade electrónica
Ηλεκτρονική μονάδα
1
Montante • Riser
Colonne montante • Steigleitung
Montante • Montante
γραμμήςr
432
5
Montante • Riser
Colonne montante • Steigleitung
Montante • Montante
γραμμήςr
876
MAINS
F
RETE
X X
2
1
1
2
1
2
2
1
B1
1
2 B2
2
1
21212121
1
2 2
1
1 2 1 2 1 2 1 2
1
2
1
2
2
1
2
1
1
2
N3N3

Produkspesifikasjoner

Merke: Vimar
Kategori: Ikke kategorisert
Modell: ELVOX 69DV

Trenger du hjelp?

Hvis du trenger hjelp med Vimar ELVOX 69DV still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Vimar Manualer

Vimar

Vimar ELVOX 40690 Bruksanvisning

1 September 2025
Vimar

Vimar ELVOX 41153.01 Bruksanvisning

25 August 2025
Vimar

Vimar ELVOX 13F3.B Bruksanvisning

25 August 2025
Vimar

Vimar 20529.120 Bruksanvisning

25 August 2025
Vimar

Vimar ELVOX EBS3 Bruksanvisning

25 August 2025
Vimar

Vimar 09292.AC Bruksanvisning

25 August 2025
Vimar

Vimar ELVOX EAX1.N Bruksanvisning

25 August 2025
Vimar

Vimar ELVOX 0002/816 Bruksanvisning

25 August 2025
Vimar

Vimar 14295.AC Bruksanvisning

25 August 2025
Vimar

Vimar 31528.B Bruksanvisning

25 August 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Ideal

Ideal 74-032 Bruksanvisning

15 September 2025
Xiaomi

Xiaomi Electric Kettle 2 Lite Bruksanvisning

15 September 2025
Swingline

Swingline Commercial Electric Punch Bruksanvisning

15 September 2025
Tunturi

Tunturi Platinum UB20 Bruksanvisning

15 September 2025
Bosch

Bosch GGP 12V-25 Professional Bruksanvisning

15 September 2025
Xiaomi

Xiaomi Oclean One Bruksanvisning

15 September 2025
Tunturi

Tunturi Cardio Fit D20 Deskbike Console Bruksanvisning

15 September 2025
Bosch

Bosch GKE 18V-15 Professional Bruksanvisning

15 September 2025
Xiaomi

Xiaomi Smart Pet Food Feeder 2 Bruksanvisning

15 September 2025
Bosch

Bosch GRC 12V-60 1/2 SN Professional Bruksanvisning

15 September 2025
