Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
EGA3.1, EGL3, EGP3
S6I.EGA.300 01 1901

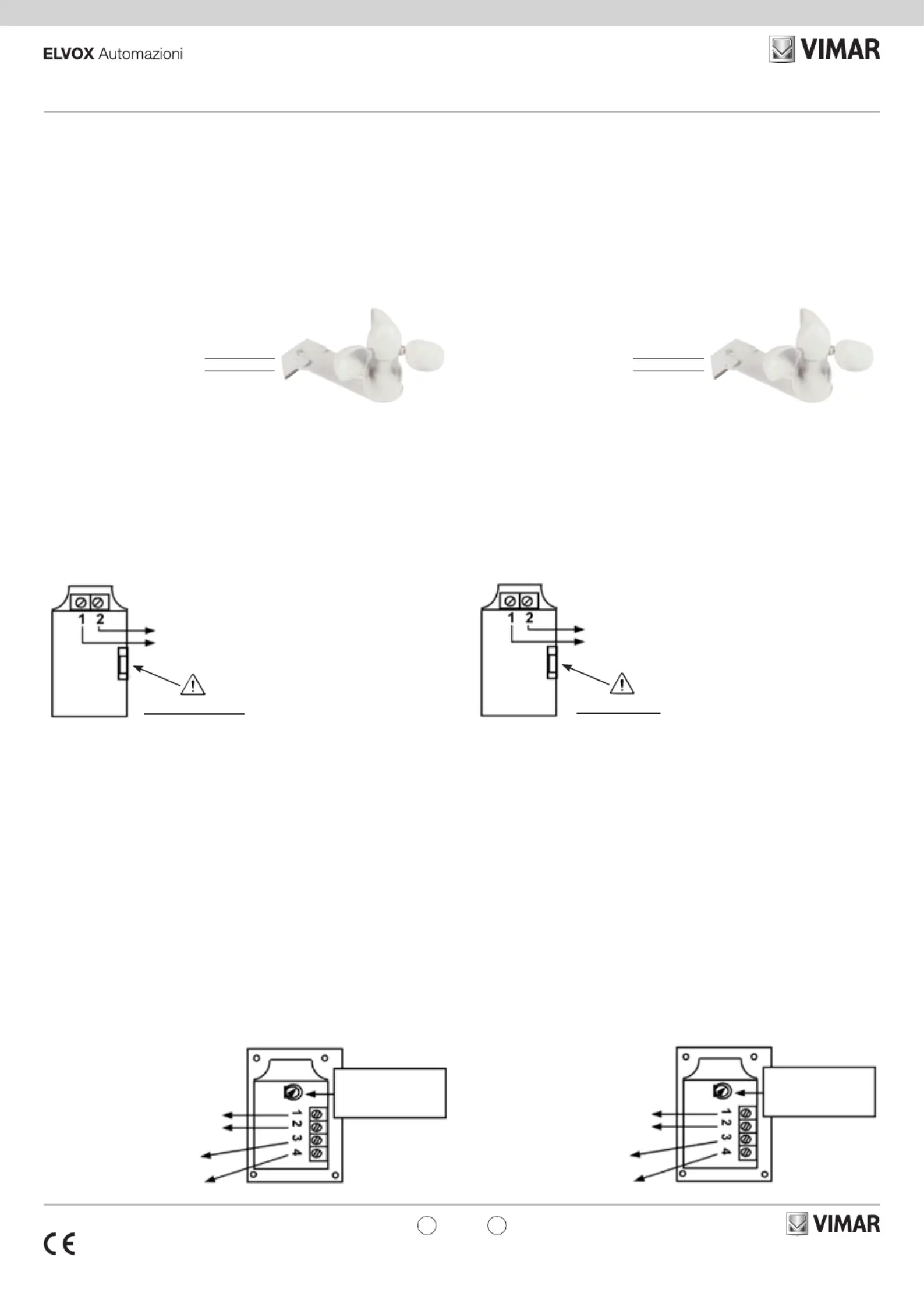

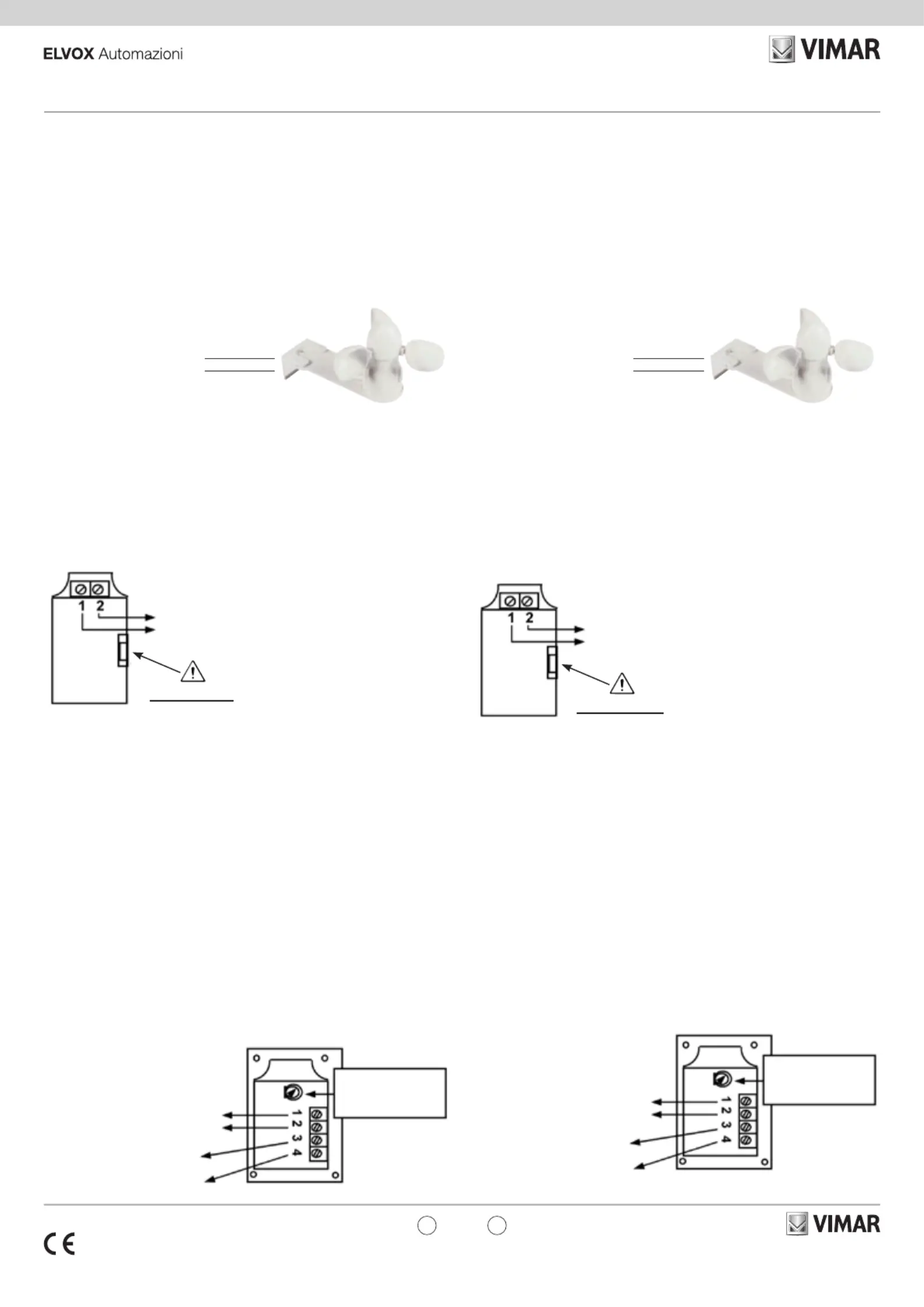

ANEMOMETRO (EGA3.1)
Dispositivo universale che rileva la velocità del vento. Facile da installare e da gestire, è
un sistema di protezione per la vostra tenda; quando il vento supera una soglia impostata
provvede a far chiudere / riavvolgere la vostra tenda. E’ costituito da una parte fissa (guscio
contenente l’elettronica innestata su un apposito supporto) e da una parte mobile (asse
rotante con 3 palette). Il dispositivo va installato ove possa rilevare la presenza di vento quindi
non in posizioni riparate da muri o sporgenze. Per il montaggio fissare alla parete l’apposita
placca di fissaggio con viti e tasselli, in seguito agganciare l’anemometro facendolo scorrere
nell’apposita guida ed infine collegarlo al quadro elettronico ECG3.
Il sensore viene fornito con cavo schermato a due fili:
Filo marrone: positivo alimentazione collegare al morsetto della scheda 11 ECG3
Filo blu: uscita segnale collegare al morsetto della scheda 10 ECG3
ANEMOMETER (EGA3.1)
Universal device for measuring wind speed. Easy to install and control, this is a system for
protecting your awning; when the wind exceeds a set threshold it closes/rewinds your awning.
This sensor consists of a fixed part (casing containing electronics on a special support) and a
mobile part (rotating axis with 3 blades). The device should be installed in a place where the
wind can be measured and not therefore behind walls or other protections. To fit the sensor,
secure the retention plate using the screws and wall anchors, and then fasten the anemometer
by sliding it in the special guide. Wire the sensor to the ECG3 control panel.
The sensor is supplied with two-pole shielded cable:
Brown wire: power supply positive connect to terminal of board11 ECG3
Blue wire: signal output connect to terminal of board10 ECG3
Marrone, positivo alimentazione
Blu, segnale
Brown, power supply positive
Blue, signal
CREPUSCOLARE (EGL3)
Sensore per la rilevazione della luce ambiente.
Da collegare alla scheda ECG3. Provvede ad attivare l’apertura della tenda in presenza di sole.
Collegamenti dei cavi:
Morsetto 1: positivo alimentazione collegare al morsetto della scheda 14 ECG3
Morsetto 2: uscita segnale collegare al morsetto della scheda 12 ECG3
ATTENZIONE A NON INVERTIRE LA POLARITÀ!
CREPUSCULAR SENSOR (EGL3)
Sensor for reading ambient light. To be connected to ECG3 control panel.
It opens the awning in the presence of sunlight. This device must not be shaded by lean-tos,
balconies, etc., otherwise it is unable to read the intensity of the sunlight.
Wire connection:
Terminal 1: power supply positive connect to terminal of board14 ECG3
Terminal 2: signal output connect to terminal of board12 ECG3
BE CAREFUL NOT TO REVERSE THE POLARITY!
Segnale
+12V
NON TOCCARE
Signal
+12V
DO NOT TOUCH
SENSORE PIOGGIA (EGP3)
Dispositivo universale in grado di rilevare la presenza di pioggia e di segnalarlo alla scheda
ECG3. Il segnale di uscita è di tipo ON/OFF in corrente (ON = presenza di pioggia = 20mA,
OFF = assenza di pioggia = 10mA). Il livello di commutazione può essere impostato regolando
un trimmer accessibile aprendo il box plastico del sensore.
Per la regolazione occorre considerare:
a) con il trimmer regolato al minimo (senso antiorario) l’attivazione del segnale di uscita avvie
-
ne in presenza di pioggia più intensa.
b) con il trimmer regolato al massimo (senso orario) l’attivazione del segnale di uscita avviene
in presenza di pioggia meno intensa.
Il sensore è provvisto inoltre di un riscaldatore interno alimentabile separatamente utile nel
periodo invernale per impedire la formazione di ghiaccio sulla parte sensibile del dispositivo che
potrebbe comprometterne il corretto funzionamento.
Collegamenti:
Morsetto 1: negativo alimentazione riscaldatore collegare al morsetto della scheda 11 ECG3
Morsetto 2: positivo alimentazione riscaldatore collegare al morsetto 14 della scheda ECG3
Morsetto 3: positivo alimentazione sensore collegare al morsetto 14 della scheda ECG3
Morsetto 4: uscita segnale collegare al morsetto della scheda 13 ECG3
ATTENZIONE A NON INVERTIRE LA POLARITÀ!
RAIN SENSOR (EGP3)
Universal device for reading rain intensity and signalling it to the ECG control panel. The output
signal is of the ON/OFF type in current (ON = rain = 20mA, OFF = no rain = 10mA) The threshold
can be set by adjusting the trimmer accessible inside the plastic enclosure.
When adjusting the sensitivity consider:
a) With the trimmer set at maximum, output signal transition occurs with heavy rain.
b) With the trimmer set at minimum, the output transition signal occurs with lighter rain.
The sensor is also equipped with an internal heater that can be powered separately and which
is useful during winter season to prevent the formation of ice build-up on the sensitive part of the
device, potentially giving incorrect readings.
Connections:
Terminal 1: heater power supply negative connect to terminal of board11 ECG3
Terminal 2: heater power supply positive connect to terminal of board14 ECG3
Terminal 3: sensor power supply positive connect to terminal of board14 ECG3
Terminal 4: signal output connect to terminal of board13 ECG3
ATTENZIONE A NON INVERTIRE LA POLARITÀ!
Trimmer regolazione
soglia sensore pioggia
Alimentazione
12/24 Vac/dc
Positivo alimentazione sensore
Segnale
Rain sensor threshold
adjustment trimmer
12/24 Vac/dc
power supply
Sensor power supply positive
Signal
