Side 1/88

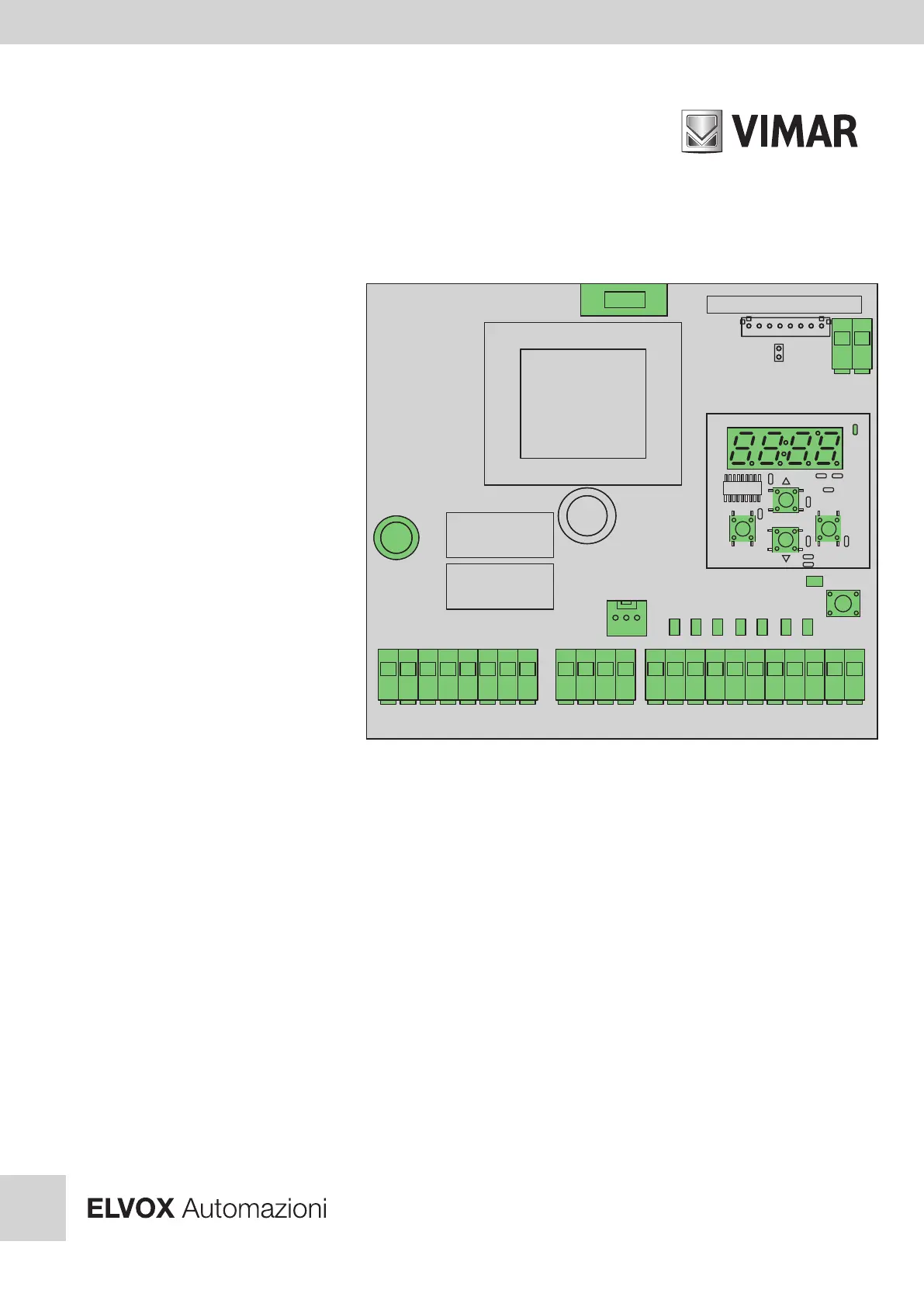

Manuale per il collegamento e l’uso - Installation and operation manual - Manuel pour le raccordement et l’emploi
Manual para el conexionado y el uso - Installations-und Benutzerhandbuch - Εγχειρίδιο σύνδεσης και χρήσης
RS10
Scheda con display 230 Vac per scorrevole
Board with 230 Vac display for sliding gate
Carte avec afficheur 230 Vac pour portail coulissant
Tarjeta con pantalla 230 Vac para cancela corredera
Leiterplatte 230 Vac mit Display für Schiebetorantrieb
Πλακέτα με οθόνη 230 Vac για συρόμενη καγκελόπορτα
F2 (5x20)
F 5A
F1 (5x20)
F 630mA
1 2 3 4 5 6 7 8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23
2524
IBRIDO RX
LAMP
LAMP
COM
APM
CHM
2CAN
AUX
+VA
-VA
FCAP
COM1
FCCH
APRI
COM1
APCH
APED
COM1
STOP
FOTO
STPA
L PE N
230VAC
CN1 CN2 APRI APED FOTO CN3
FCAP FCCH AP/CH STOP
STPA
AP/CH
DL8
P3
DL7
DL8
DL9
DL3
DL2
DL4
DL5
DL9
ENCODER
CN6
ANT
CN5
JR 1
JF 1
ESC OK
RS10
2
IT
Indice: Pagina
1 - Caratteristiche ...............................................................................................................................................................................................................1
2 - Descrizione della centrale .............................................................................................................................................................................................1
3 - Cablaggi elettrici ...........................................................................................................................................................................................................2
4 - Descrizione LED presenti nel circuito ...........................................................................................................................................................................6
5 - Descrizione pulsanti presenti nel circuito .....................................................................................................................................................................6
6 - Descrizione completa del menù di programmazione ...................................................................................................................................................7
7 - Messaggi di errore ......................................................................................................................................................................................................12
8 - Problemi e soluzioni ....................................................................................................................................................................................................12
RS10
1
IT
F2 (5x20)
F 5A
F1 (5x20)
F 630mA
1 2 3 4 5 6 7 8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23
2524
IBRIDO RX
LAMP
LAMP
COM
APM
CHM
2CAN
AUX
+VA
-VA
FCAP
COM1
FCCH
APRI
COM1
APCH
APED
COM1
STOP
FOTO
STPA
L PE N
230VAC
CN1 CN2 APRI APED FOTO CN3
FCAP FCCH AP/CH STOP
STPA
AP/CH
DL8
P3
DL7
DL8
DL9
DL3
DL2
DL4
DL5
DL9
ENCODER
CN6
ANT
CN5
JR 1
JF 1
ESC OK
1 - Caratteristiche
Centrale per il comando di motoriduttori scorrevoli a 230 Vac con potenza massima di 600 W, dotata di ingressi per finecorsa , predisposizione enco-
der (usato per la rilevazione ostacolo e il controllo di velocità) ricevitore integrato e interfaccia a display. La centrale permette:
- di personalizzare lo spazio e velocità di rallentamento sia in apertura che in chiusura
- dotata di sistema di riconoscimento ostacolo (se presente il circuito encoder)
- led per la diagnostica ingressi
- memoria dati estraibile
- ricevitore integrato con capacità di 128 codici radiocomandi (a codifica fissa o a rolling-code)
- storico delle ultime 9 avarie o errori

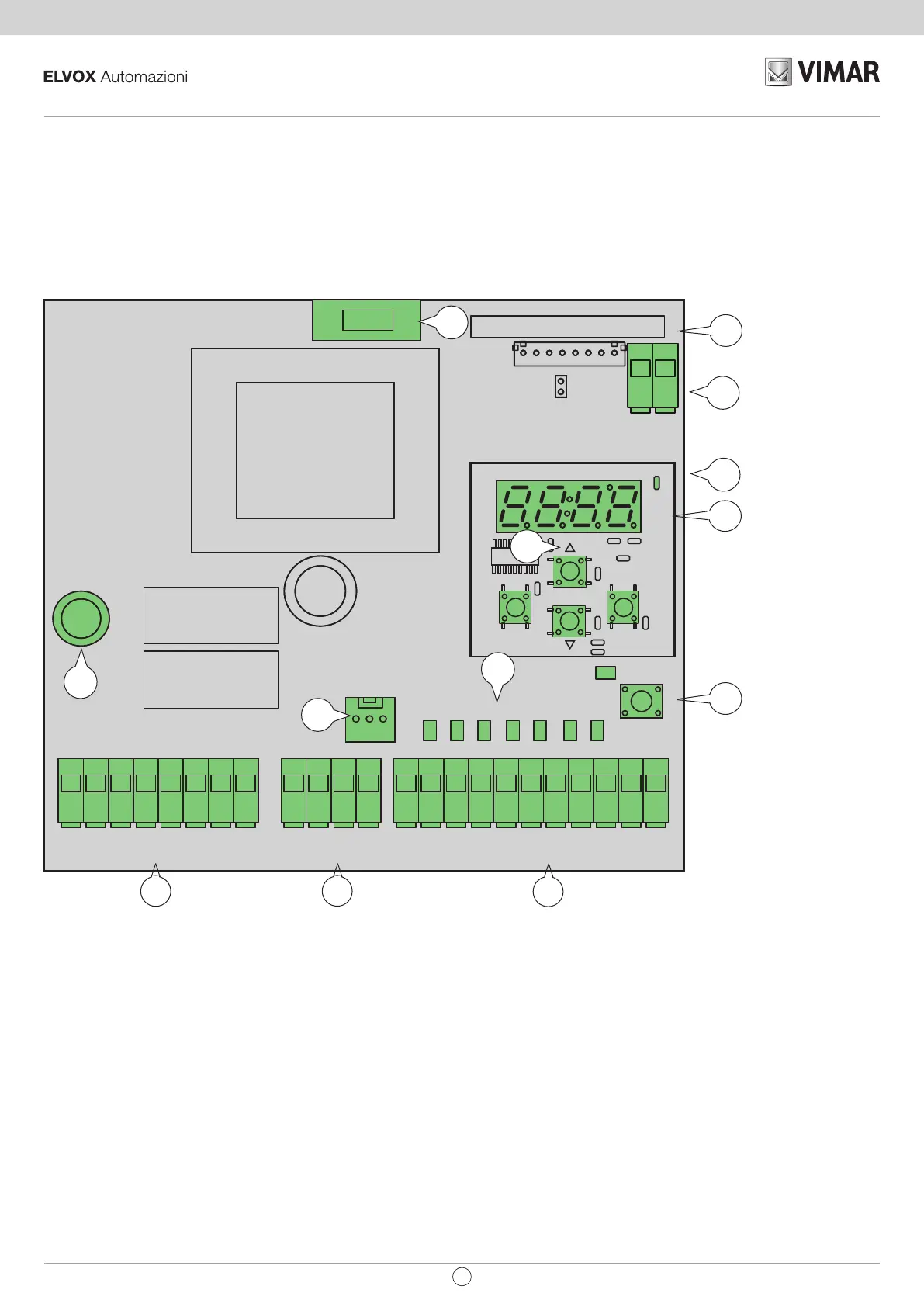

2 - Descrizione della centrale
Legenda:
1 - Morsetto estraibile per linea alimentazione, lampeggiante e motore elettrico
2 - Morsetto estraibile per uscite a 24Vdc
3 - Morsetto estraibile per sicurezze e ingressi di comando
4 - Led di diagnostica ingressi
5 - Pulsante sequenziale di comando
6 - Pulsanti per scorrimento menù
7 - Display per programmazione
8 - Led per segnalazioni anomalie
9 - Connettore estraibile per antenna
10 - Modulo radio
11 - Fusibile protezione per uscita 24V e logica di comando (630mA)
12 - Fusibile protezione per uscita motore, trasformatore e lampeggiante (5A)
13 - Connettore encoder
1
7
10
5
Fig. 1
4
13
9
2
3
6
8
12
11
