Manuale per il collegamento e l’uso - Connection and operating manual
Manuel de raccordement et d’utilisation - Manual de instrucciones para la conexión y el uso
Anschluss- und Bedienungsanleitung - Εγχειρίδιο σύνδεσης και χρήσηςL
RS02
Centrale con display 12 Vdc per cancelli scorrevoli e barriere stradali
Control panel with display 12 Vdc for sliding gates and road barriers
Centrale avec afficheur 12 Vcc pour portails coulissants et barrières routières
Central con pantalla de 12 Vcc para cancelas correderas y barreras de carretera
Steuergerät 12 Vdc mit Display für Schiebetorantrieb und Straßensperren
Κεντρική μονάδα με οθόνη 12 Vdc για συρόμενη καγκελόπορτα και οδοφράγματα
CN8
IBRIDO RX
CN1
SEC
CN7
VA2
VA1
ELVOX SERIE EC
PT1
25 26
FSC
FST
APM1
CHM
1
2CA
N
COM2
AUX
+VA
-VA
-LAM
P
+LAMP
COM1
APC
H
APED
COM1
STOP
FOTO
STPA
FCAP
COM1
FCCH
ENC
-
ANT
CN6
U1
CN2
CN3
APED
DL5DL10 DL6
CN4
FCAPAPCH
DL9
STOP
DL2
FOTO
DL3
STPA
DL1
FCCH
DL
DL
NC1M
NC
DL
NC1
SW1
PROGRAM. MENU'
23 24
CN11
CN9
U2
JP3
123456789 17 18 1910 11 12 13 14 15 16
AC
DL11
AP/CH
P1
P2 P5
P3
P4
OKESC
SE
- E
+ E
8
7
E
E
X
4
E
0
ON
12
D
20 A
F2 (ATO)
F1 (5x20)
T 3.15A
2
RS02
IT
Indice: Pagina
Avvertenze per l’installatore
1 - Caratteristiche .........................................................................................................................................................................................................................1
2 - Descrizione della centrale.....................................................................................................................................................................................................1
3 - Valutazione dei rischi..............................................................................................................................................................................................2
4 - Cablaggi elettrici........................................................................................................................................................................................................................2
5 - Descrizione LED e pulsanti su circuito.....................................................................................................................................................................................7
6 - Impostazione del tipo di attuatore................................................................................................................................................................................. 7
7 - Programmazione rapida.....................................................................................................................................................................................................8
8 - Programmazione completa..................................................................................................................................................................................................10
9 - Diagramma di flusso riassuntivo....................................................................................................................................................................................................16
10 - Installazione batterie................................................................................................................................................................................................................................19
11-
Problemi e soluzioni..............................................................................................................................................................................................................................19
12- Parametri programmabili...........................................................................................................................................................................................................20
13- Installazione scheda su attuatori scorrevoli 12V a encoder ottico..............................................................................................................................................22
AVVERTENZE PER L’INSTALLATORE
- Leggere attentamente le av ver ten ze contenute nel pre sen te do cu men to in quanto for ni sco no importanti indicazioni ri guar dan ti la sicurezza di in stal la-
zio ne, d’uso e di ma nu ten zio ne.
-
Dopo aver tolto l’imballaggio assicurarsi dell’integrità del l’ap pa rec chio. Gli ele men ti dell’imballaggio non devono essere lasciati alla portata dei bambini in
quanto potenziali fonti di pericolo. L’esecuzione dell’impianto deve essere ri spon den te alle nor me CEI vigenti.
- Questo ap pa rec chio dovrà essere de sti na to solo all’uso per il quale è stato espres sa men te concepito. Ogni altro uso è da con si de rar si im pro prio e
quindi pericoloso. Il costruttore non può essere con si de ra to re spon sa bi le per even tua li danni derivanti da usi impropri, erronei ed ir ra gio ne vo li.
- Prima di ef fet tua re qual si a si operazione di pu li zia o di ma nu ten zio ne, disinserire l’apparecchio dalla rete di ali men ta zio ne elettrica, spe gnen do l’inter-
ruttore del l’im pian to.
- In caso di guasto e/o di cattivo fun zio na men to del l’ap pa rec chio, togliere l’ali men ta zio ne me dian te l’interruttore e non ma no met ter lo. Per l’even tua le
ri pa ra zio ne ri vol ger si so la men te ad un centro di assistenza tecnica autorizzato dal costruttore. Il mancato ri spet to di quanto so pra può com pro met te re
la si cu rez za del l’ap pa rec chio.
- Tutti gli apparecchi costituenti l’impianto devono essere de sti na ti esclu si va men te all’uso per cui sono stati con ce pi ti.
- Questo do cu men to dovrà sem pre ri ma ne re allegato alla do cu men ta zio ne dell’impianto.
Direttiva 2002/96/CE (WEEE, RAEE).
Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente
dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato
al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di
raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto.
Rischi legati alle sostanze considerate pericolose (WEEE).
Secondo la nuova Direttiva WEEE sostanze che da tempo sono utilizzate comunemente su apparecchi elettrici ed elettronici sono considerate sostanze
pericolose per le persone e l’ambiente. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali
di cui è composto il prodotto.
Il prodotto è conforme alla direttiva europea 2004/108/CE e successive.
1
RS02
IT
CN8
IBRIDO RX
CN1
SEC
CN7
VA
2
VA1
ELVOX SERIE EC
PT1
25 26
FSC
FST
APM1
CHM
1
2CAN
COM2
AUX
+VA
-VA
-LAM
P
+LAM
P
COM1
APC
H
APED
COM1
STOP
FOT
O
STPA
FCAP
COM1
FCCH
ENC
-
ANT
CN6
U1
CN2
CN3
APED
DL5DL10 DL6
CN4
FCAPAPCH
DL9
STOP
DL2
FOTO
DL3
STPA
DL1
FCCH
DL
DL
NC1M
NC
DL
NC1
SW1
PROGRAM. MENU'
23 24
CN11
CN9
U2
JP3
123456789 17 18 1910 11 12 13 14 15 16
AC
DL11
AP/CH
P1
P2 P5
P3
P4
OKESC
SE
- E
+ E
8
7
E
E
X
4
E
0
ON
12
D
20 A
F2 (ATO)
F1 (5x20)
T 3.15A
1- Caratteristiche
Centrale per il comando di motoriduttori scorrevoli e barriere stradali a 12 Vdc con potenza nominale di 50 W, prevista con ingressi per finecorsa,
encoder (usato per la rilevazione ostacolo e il controllo di velocità) ricevitore integrato e display per la programmazione
La centrale permette:
- di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura
- dotata di sistema di riconoscimento ostacolo
- LED per la diagnostica ingressi
- memoria dati memorizzati estraibile
- ricevitore integrato con capacità di 200 radiocomandi (a codifica fissa o a rolling-code)
- controllo di corrente per la protezione del motore elettrico
- storico delle ultime 9 avarie o errori.
2- Descrizione della centrale
Legenda:
1- Fusibile primario trasformatore (2 A ritardato)
2- Trasformatore 230 Vac – 13,5 Vac
3- Fusibile protezione del motore 20 A
4- Fusibile protezione accessori 3,15 A
5- LED presenza alimentazione da rete
6- Display
7- Pulsante di comando AP/CH
8- Pulsanti per programmazione e scorrimento menù
9- Memoria esterna
10- Modulo radio
11- LED diagnostica ingressi
12- Morsetto per collegamento antenna
13- Microprocessore
14- Connettore encoder magnetico
15- Morsetto estraibile per il collegamento dei finecorsa
16- Morsetto estraibile per il collegamento degli ingressi di comando e sicurezze, centrale fornita con ingressi normalmente chiusi ponticellati.
17- Morsetto estraibile per il collegamento dell’uscita motore, lampeggiante e alimentazione accessori
18- Connettore encoder ottico
19- Dip selezione scorrevole/barriera
20- Connettore scheda carica batteria di emergenza

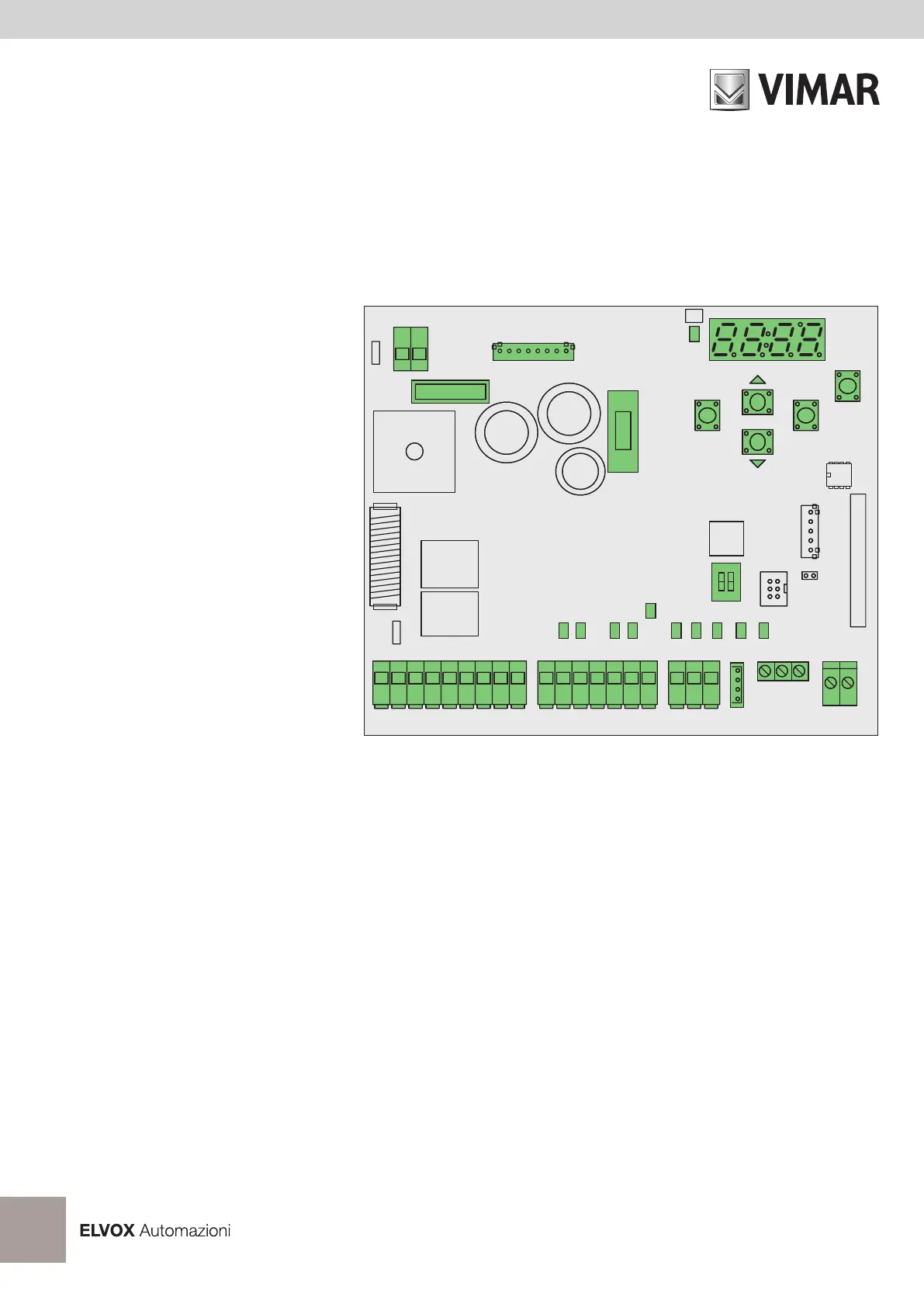

17 16
15
8
3
11
7
5
1
9
4
13
10
19
12
14
18
6
2
20
18
Linea
alimentazione
Fig. 1
