Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Apparecchio di comando a due pulsanti basculanti e attuatore con uscita a relè in scambio 8 A, da completare con tasti - 2 moduli.
Dispositivo da utilizzare come pulsante doppio o singolo, a seconda del tasto. I pulsanti possono essere
configurati anche indipendentemente dal relè. Il pulsante può essere premuto sia nella parte superiore
che inferiore. Il relè può essere configurato per funzionare sia in modalità monostabile che bistabile.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 10 mA
• Uscita a relè in scambio
• Carichi comandabili a 120 - 230 V~ (contatto NO):
- carichi resistivi: 8 A (20.000 cicli)
- lampade a incandescenza: 8 A (20.000 cicli)
- lampade fluorescenti e lampade a risparmio energetico: 1 A (20.000 cicli)
- trasformatori elettronici: 4 A (20.000 cicli)
- trasformatori ferromagnetici: 8 A (20.000 cicli)
• Carichi comandabili a 120 - 230 V~ (contatti NO e NC):
- motori cos ø 0,6: 3,5 A (100.000 cicli)
• Tasto: doppio o singolo
• Morsetti: bus TP, contatti relè (C, NC, NO)
• Funzioni realizzabili:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di tasto per poter premere
il pulsante centrale di configurazione.
• Blocchi funzionali: 3 (2 pulsanti, 1 relè), ogni blocco funzionale può appartenere al massimo a 4 gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, quando la centrale
richiede di premere il pulsante dei dispositivi:
- premere il pulsante centrale;
- premere, entro 3 s, il pulsante destro per selezionare il blocco funzionale destro o il pulsante sinistro
per selezionare il blocco funzionale sinistro; il led rosso si accende. Se non viene premuto nessuno
dei due tasti, entro 3 s circa il led rosso si accende; in questo caso il blocco funzionale selezionato
è il terzo, quello relativo all’attuatore;
- a led rosso acceso, la centrale configura il blocco funzionale; al termine dell’operazione il led rosso
si spegne.
A dispositivo non configurato l’attuatore è comandato dal pulsante sinistro.
PARAMETRI.
• Per i blocchi funzionali relativi ai due pulsanti è possibile impostare la modalità di funzionamento:
- pulsante ON/OFF;
- pulsante controllo regolatore;
- pulsante controllo tapparelle;
- comando scenario.
• Funzionamento come pulsante controllo regolatore:
- premendo il tasto sopra per meno di 0,5 s il carico si accende si accende regolato al punto memorizzato;
- premendo il tasto sopra per più di 0,5 s la luminosità aumenta fino al rilascio;
- premendo il tasto sotto per più di 0,5 s la luminosità decresce fino al rilascio;
- premendo il tasto sotto per meno di 0,5 s il carico si spegne.
• Funzionamento come pulsante per controllo tapparelle:
- premendo il tasto sopra per più di 0,5 s la tapparella si apre completamente; l’arresto avviene ad
apertura completata oppure per pressione breve (sia sopra che sotto);
- premendo il tasto sotto per più di 0,5 s la tapparella si chiude completamente; l’arresto avviene a
chiusura completata oppure per pressione breve (sia sopra che sotto).
• Parametri led:
- led disabilitato;
- led con funzionamento normale (acceso se l’attuatore associato è in ON);
- led con funzionamento invertito;
- led sempre acceso per individuazione al buio;
- led centrale con funzionamento normale (acceso se l’attuatore associato è in ON);
- led centrale con funzionamento invertito;
- led centrale sempre acceso per individuazione al buio.
Nel caso il blocco funzionale appartenga a più di un gruppo, i parametri “led con funzionamento
normale” e “led con funzionamento invertito” non sono disponibili. In questi casi il comando è
confermato da un cambio di stato del led per 3 s. Nel caso si utilizzi un tasto doppio, è necessario
settare il comportamento del led centrale per renderne visibile lo stato. In questo caso configurare
solo il pulsante sinistro.
• Blocco funzionale 3, relativo al relè (vedere figura 1):
- funzionamento monostabile o bistabile;
- ritardo attivazione e ritardo disattivazione: un valore compreso tra 0 e 200 esprime un tempo in
secondi, un valore compreso tra 201 e 250 esprime un tempo in minuti (per esempio 201 = 1
minuto, 202 = 2 minuti, ecc.);
.Funzionamento monostabile
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di
chiusura. Ritardo di disattivazione: tempo di permanenza del relè con il contatto NO chiuso.
.Funzionamento bistabile
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di ON.
Ritardo di disattivazione: ritardo nell’apertura del contatto NO del relè dalla ricezione del comando di OFF.
Nota.
Nel caso si crei un gruppo con più relè in modalità monostabile, impostare per tutti gli stessi ritardi
di attivazione e disattivazione e non inserire altri tipi di attuatori all’interno dello stesso gruppo; in
questo modo è possibile avere l’indicazione dello stato del relè monostabile sul tasto di comando.
Per esigenze particolari è possibile utilizzare la profondità di gruppo (per esempio per attivare con
un unico pulsante regolatori o relè bistabili).
• Parametri di default: i tasti sono impostati come pulsanti ON/OFF e led in funzionamento normale.
SCENARI.
Ogni pulsante basculante può essere dedicato all’attivazione di uno o due scenari.L’attuatore può
appartenere fino a 4 scenari diversi e, per ogni scenario, memorizzare lo stato da richiamare all’atti-
vazione dello scenario stesso.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni regolanti
l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Il circuito di alimentazione dell’uscita a relè deve essere protetto contro i sovraccarichi da un dispositivo,
fusibile o interruttore automatico, con corrente nominale non superiore a 10 A. Per ulteriori istruzioni si
faccia riferimento al manuale in allegato alla centrale di controllo.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 50428
Rita ord
attivazione
Ritardo disattivazione
Comando
ON
Rita ord
attivazione
Comando
ON
Rita ord
disattivazione
Comando
OFF
ATTIVAZIONE DISATTIVAZIONE
MONOSTABILE
BISTABILE

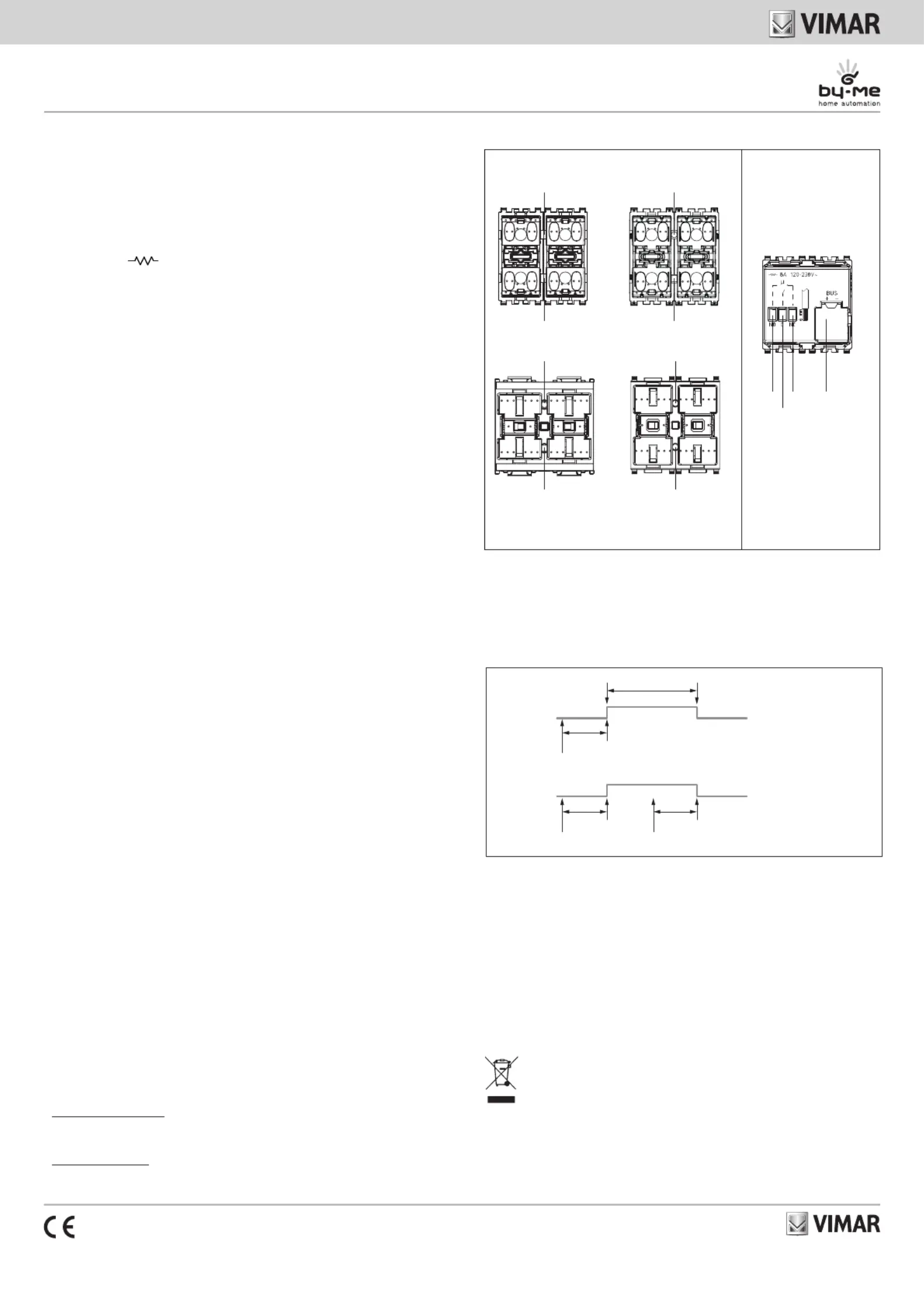

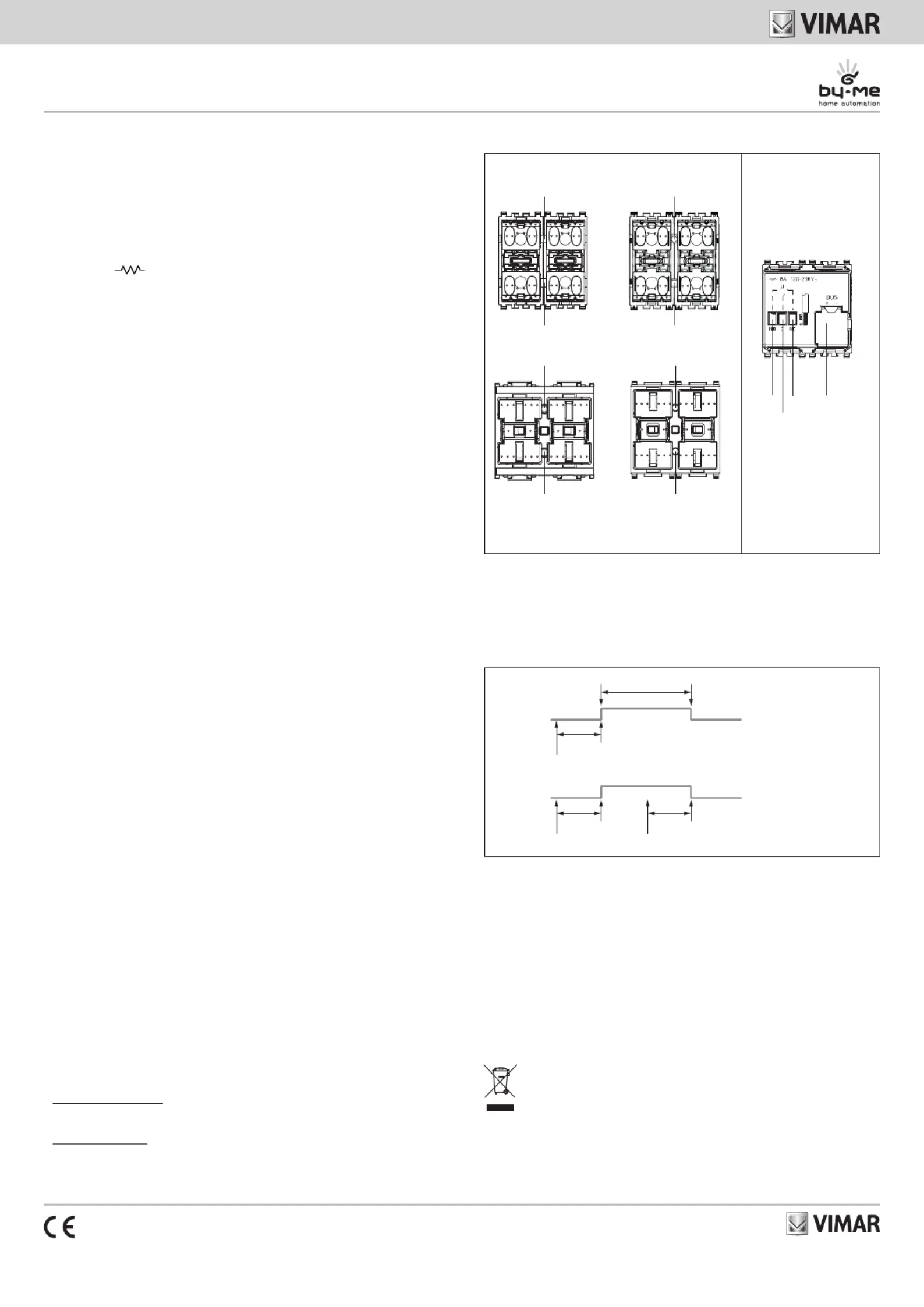

FIGURA 1.
morsetti
bus TP
NO
C
NC
VISTA FRONTALE.
Arké
Legenda:
A: pulsante di configurazione - B: led
Eikon
VISTA POSTERIORE.
B
A
B
A
Idea Plana
B
A
B
A
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che
il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali
di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma,
è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore,
al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori
di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.
