Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Dos pulsadores basculantes con actuador para 1 persiana, salida de relé en intercambio para motor cos 0,6 2 A 120-230 V~, a φ
completar con teclas intercambiables 1 o 2 módulos - 2 módulos
Dispositivo que se debe utilizar como pulsador único o doble, en función de la
tecla. Los pulsadores también se pueden configurar independientemente del
actuador. Los pulsadores se pueden accionar por la parte superior o la inferior.
CARACTERÍSTICAS.
Tensión nominal de alimentación: BUS 29 V
• Absorción: 22 mA
• Salida de relé
• Cargas gobernables a 120-230 V~:
- cargas resistivas: 4 A (20.000 ciclos)
- motores cos ø 0,6: 2 A (20.000 ciclos)
• Tecla: única o doble
• Bornes:
- bus TP
- contactos del relé en intercambio (C,
, )
• Funciones que se pueden realizar:
- interruptor ON/OFF
- mando para persianas
- mando para regulador
- activación de 2 escenarios.
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN,
CONSULTAR EL MANUAL DE INSTRUCCIONES DEL SISTEMA By-me
SUMINISTRADO CON LA CENTRALITA DE CONTROL.
La operación de configuración se debe efectuar con el dispositivo sin tecla para
poder accionar el pulsador central de configuración.
• Bloques funcionales: 3 (2 pulsadores y 1 actuador de las persianas) cada bloque
funcional puede pertenecer a cuatro grupos como máximo.
• Selección del bloque funcional (configuración): durante la creación de grupos,
cuando la centralita solicita que se accione el pulsador de los dispositivos:
- accionar el pulsador central;
- en un plazo de tres segundos, accionar el pulsador derecho para seleccionar
el bloque funcional derecho o el izquierdo para el bloque funcional izquierdo (el
led rojo se enciende). Si no se pulsa ninguna de las dos teclas, en un plazo de
3 s aproximadamente, el led rojo se enciende; en este caso, el bloque funcional
seleccionado es el tercero, correspondiente al actuador;
- con el led rojo encendido, la centralita configura el bloque funcional; al término de
la operación, el led rojo se apaga.
Con el dispositivo no configurado, el actuador se manda mediante el pulsador
izquierdo.
PARÁMETROS.
• Para los bloques funcionales correspondientes a dos pulsadores es posible
configurar la modalidad de funcionamiento:
- pulsador de ON/OFF;
- pulsador de control del regulador;
- pulsador de control de las persianas;
- mando para escenario
• Funcionamiento como pulsador de control del regulador:
- si se pulsa la tecla por la parte superior durante menos de 0,5 s, la carga se
activa regulada en el punto memorizado;
- si se pulsa la tecla por la parte superior durante más de 0,5 s, la luminosidad
aumenta hasta que se suelta la tecla;
- si se pulsa la tecla por la parte inferior durante más de 0,5 s, la luminosidad
disminuye hasta que se suelta la tecla;
- si se pulsa la tecla por la parte inferior durante menos de 0,5 s, la carga se
apaga.
• Funcionamiento como pulsador de control de las persianas:
- si se pulsa la tecla por la parte superior durante más de 0,5 s, la persiana se
abre completamente; la detención se produce con la apertura completa o por
pulsación breve, tanto de la parte superior como de la inferior.
- si se pulsa la tecla por la parte inferior durante más de 0,5 s, la persiana se cierra
completamente; la detención se produce con el cierre completo o por pulsación
breve, tanto de la parte superior como de la inferior.
- utilizar exclusivamente persianas con final de carrera incorporado.
• Parámetros del led:
- led inhabilitado;
- led con funcionamiento normal (encendido si el actuador asociado está en ON);
- led con funcionamiento invertido;
- led siempre encendido para la identificación en la oscuridad;
- led central con funcionamiento normal (encendido si el actuador asociado está en ON);
- led central con funcionamiento invertido;
- led central siempre encendido para la identificación en la oscuridad.
Cuando un bloque funcional pertenece a más de un grupo, los parámetros “led
con funcionamiento normal” y “led con funcionamiento invertido” no se encuen-
tran disponibles. En estos casos, el mando se confirma mediante un cambio
del estado del led durante 3 s. Cuando se utiliza una tecla doble, es necesario
configurar el comportamiento del led central para que se pueda ver su estado.
En este caso, sólo se debe configurar el pulsador izquierdo.
• Bloque funcional 3, correspondiente al actuador de las persianas:
- retraso de la activación de la recepción de un mando de escenario de 0 a 250 s
con intervalos de 1 s;
- retraso de la activación de un mando de 0 a 250 s con intervalos de 1 s
- retraso de la desactivación de 0 a 250 s con intervalos de 1 s;
• Parámetros preestablecidos: las dos teclas se han habilitado como control de
las persianas y el led en funcionamiento normal; actuador de las persianas con
retraso de la activación nulo.
ESCENARIOS.
Cada pulsador basculante puede activar uno o dos escenarios. A un actuador se
le pueden asignar cuatro escenarios diferentes, memorizando el estado que debe
activar para cada uno. El estado memorizado sólo puede ser persiana completa-
mente abierta o cerrada.
NORMAS DE INSTALACIÓN.
El aparato se p1-ha de instalar en conformidad con las disposiciones sobre material
eléctrico vigentes en el país.
El circuito de alimentación de la salida de relé se p1-ha de
proteger contra sobrecargas mediante un dispositivo, fusible o interruptor automáti-
co, con corriente nominal inferior a 16 A. Para más información, véase el manual de
la centralita de control.
CONFORMIDAD NORMATIVA.
Directiva BT
Directiva EMC
Norma EN 50428.

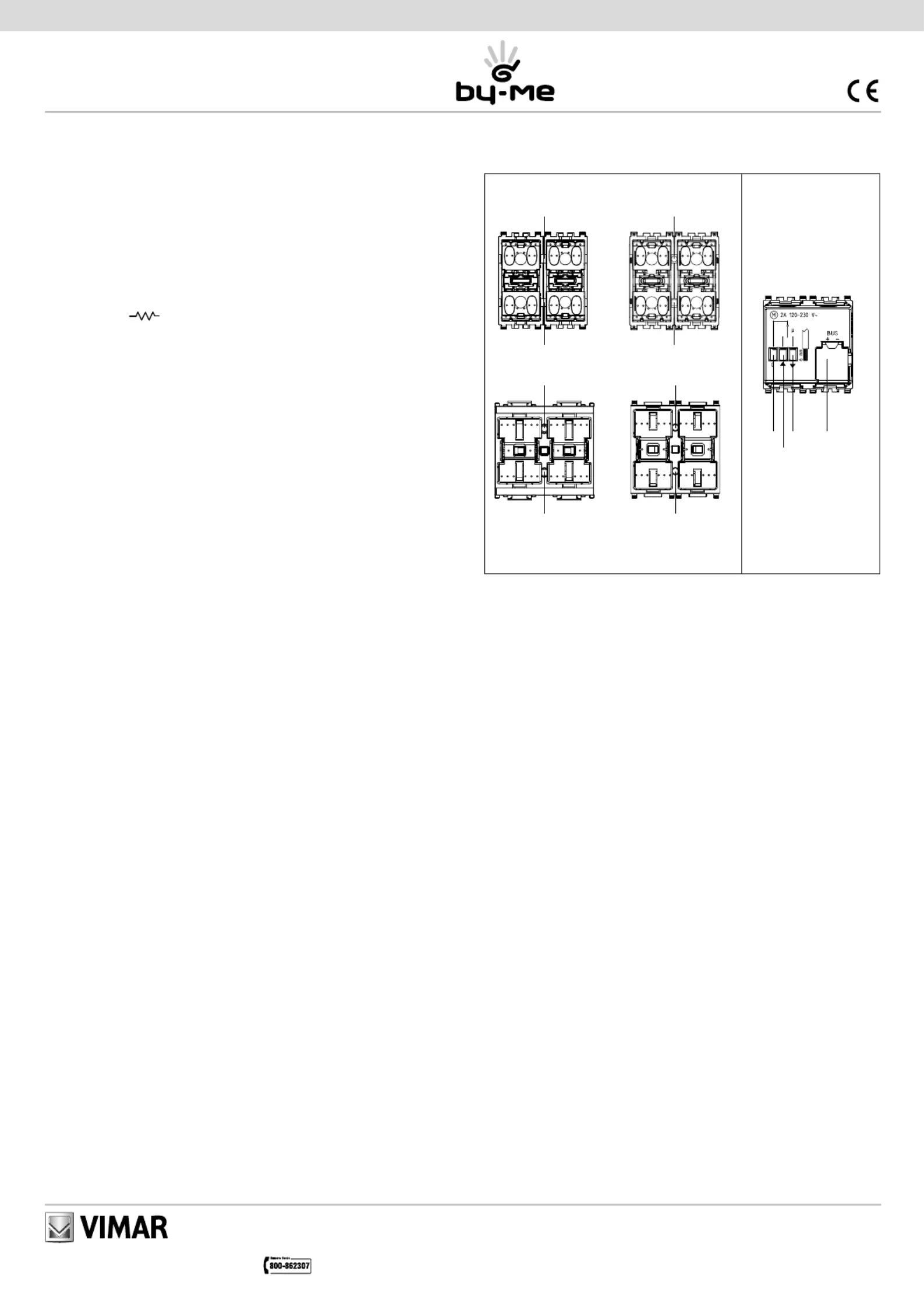

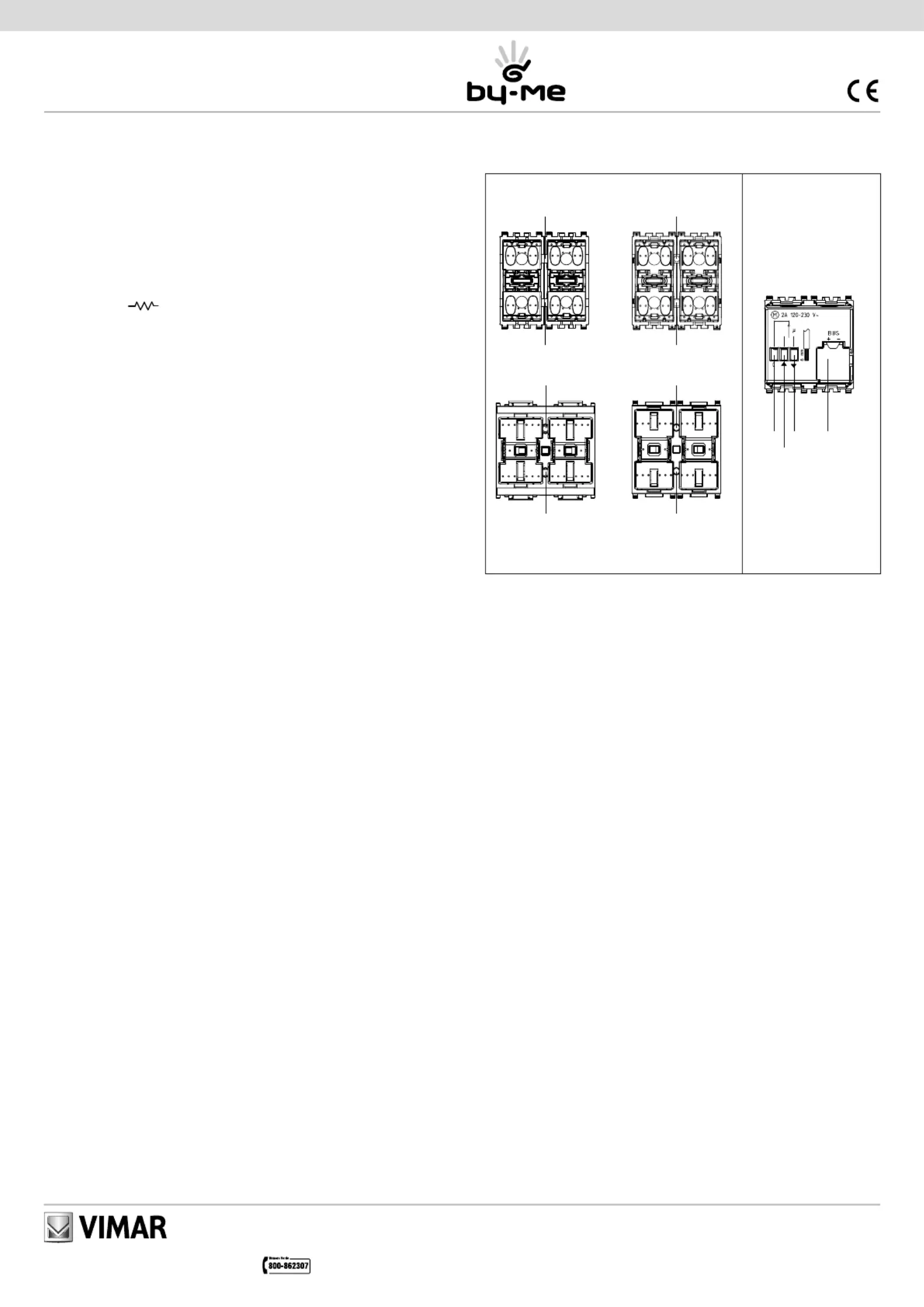

VISTA FRONTAL.
Leyenda:
A: pulsador de configuración - B: led
VISTA TRASERA.
Bornes
bus TP
Eikon
B
A
C
Idea Plana
B
A
B
A
Eikon
20527
Arké
19527
Idea
16967
Plana
14527
Arké
B
A
