Side 1/6
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.com
ESPAÑOL
Hoja de instalación
Tres pulsadores simples a completar con tecla intercambiable
1 o 2 módulos - 3 módulos.
Dispositivo que se debe utilizar como tres pulsadores únicos o bien como uno único
por la parte inferior.
CARACTERÍSTICAS.
•Tensiónnominaldealimentación:BUS29V
•Absorción:16mA
•Tecla:1doble,1únicao3únicas
•Bornes:busTP
•Funcionesquesepuedenrealizar:
- inversión del estado (paso-paso)
- pulsador
- sólo ON
-sóloOFF
- activación del escenario.
•Compatible con:
- centrales By-me 8 módulos de empotrar y de superficie, vers. 2.0 y siguiente
- centrales By-me 2 módulos y siguiente
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN, CONSULTAR
EL MANUAL DE INSTRUCCIONES DEL SISTEMA By-me SUMINISTRADO CON
LA CENTRALITA DE CONTROL.
La operación de configuración se debe efectuar con el dispositivo sin tecla para
poder accionar el pulsador central de configuración.
El dispositivo se puede utilizar como tres pulsadores únicos o bien como un pulsador
doble y uno único.
•Bloquesfuncionales:3;cadabloque funcionalpuedepertenecer acuatrogrupos
como máximo.
•Selección del bloque funcional (configuración): durante la creación de grupos,
cuandolacentralitasolicitaqueseaccioneelpulsadordelosdispositivos:
- accionar el pulsador de configuración;
-sieldispositivosetienequeconfigurarcomotrespulsadoresúnicos,accionar,en
unplazode3s,elpulsadorderechoparaseleccionarelbloquefuncionalderecho,
el pulsador central para seleccionar el bloque funcional del centro y el pulsador
izquierdo para seleccionar el bloque funcional izquierdo; el led rojo se enciende.
Sinosepulsaningunadelastresteclas,enunplazode3saproximadamente,el
ledrojoseenciende;enestecaso,elbloquefuncionalseleccionadoeseltercero,
correspondiente al actuador.
-sieldispositivosetienequeconfigurarcomounpulsadordobleyunoúnico,hayque:
•configurarelbloquefuncionalizquierdosisedeseaobtenerunpulsadorde dos
módulos en la parte izquierda del dispositivo (tecla izquierda y tecla central) y,
luego,configurarelbloquefuncionalderecho(tecladerecha);
• configurar el bloque funcional central si se desea obtener un pulsador de dos
módulosenlapartederechadeldispositivo(teclacentralytecladerecha)y,luego,
configurar el bloque funcional izquierdo (tecla izquierda).
operación,elledrojoseapaga.
PARÁMETROS.
•Paracadabloquefuncionalesposibleconfigurarlamodalidaddefuncionamiento:
-pulsadorsimple(ONcuandoseacciona,OFFcuandosesuelta);
-pulsadordeON/OFF(paso-paso);
- pulsador sólo ON;
-pulsadorsóloOFF;
- mando para escenario
•Parámetrosdelled:
-ledinhabilitado;
- led con funcionamiento normal (encendido si el actuador asociado está en ON);
- led con funcionamiento invertido;
- led siempre encendido para la identificación en la oscuridad;
- ledcentralconfuncionamientonormal(Tecladoble);
- led central con funcionamiento invertido (Tecladoble);
- led central siempre encendido para la identificación en la oscuridad (Tecladoble).
Cuandounbloquefuncional perteneceamásdeungrupo,losparámetros“led
confuncionamientonormal”y“ledconfuncionamientoinvertido”noseencuentran
disponibles.Enestoscasos,elmandoseconfirmamedianteuncambiodelestado
delleddurante3s.

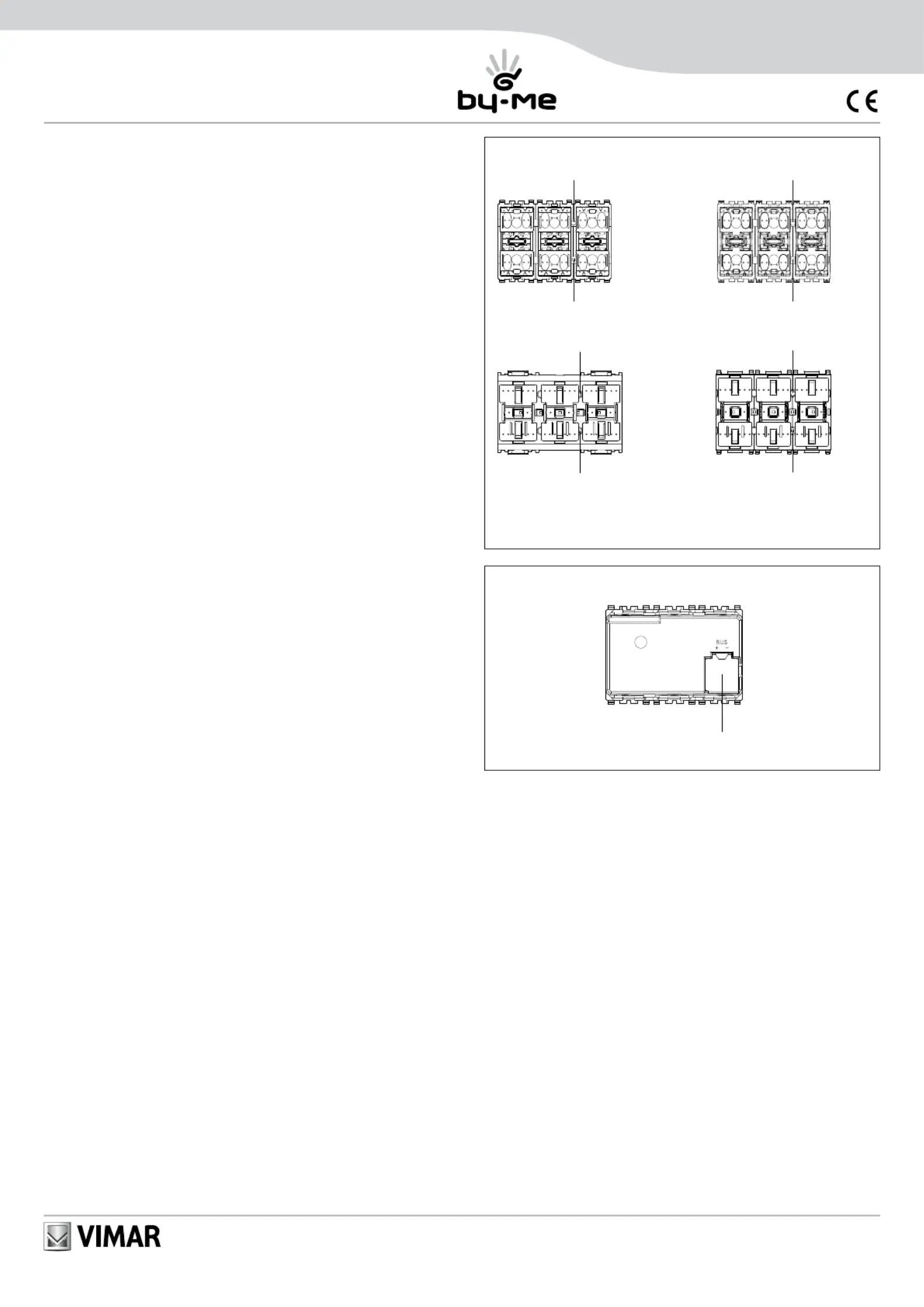

VISTA FRONTAL.
Legenda:
A:Pulsadordeconfiguración
.
B:LED
VISTA TRASERA.
BornesbusTP
Cuandoseutilizaunatecladoble,esnecesarioconfigurarelcomportamiento
delledcentralparaquesepuedaversuestado.Enestecaso,silatecladoble
seencuentraen laparteizquierdadeldispositivo,sedebeconfigurarelpulsa-
dorizquierdoy, silatecla dobleseencuentraenlapartederecha,elpulsador
central.
•Parámetros preestablecidos:las teclas se han configurado como pulsadores
ON/OFF(pasoapaso).
NORMAS DE INSTALACIÓN.
Elaparatoseha deinstalarenconformidadconlasdisposicionessobrematerial
eléctrico vigentes en el país.Paramásinformación,véaseelmanualdelacentralitade
control.
CONFORMIDAD NORMATIVA.
Directiva EMC
NormaEN50428.
B
A
ArkéEikon
Idea Plana
B
A
B
A
B
A
Eikon
20540
Arké
19540
Idea
16980
Plana
14540
