Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400478A0 03 1804
Eikon
20541
Arké
19541
Idea
16981
Plana
14541
Apparecchio di comando a tre pulsanti basculanti, da comple-
tare con tasti intercambiabili 1 o 2 moduli - 3 moduli.
Dispositivo da utilizzare come tre pulsanti singoli oppure uno singolo e uno doppio
a seconda del tasto considerato; il pulsante può essere premuto sia nella parte
superiore che nella parte inferiore.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 16 mA
• Tasto: 1 doppio e 1 singolo oppure 3 singoli
• Morsetti: bus TP
• Funzioni realizzabili:
- interruttore ON/OFF
- comando per regolatore
- comando per tapparelle
- attivazione di 2 scenari.
• Compatibile con:
- centrali By-me 8 moduli incasso e parete ver. 2.0 e successive
- centrali By-me 2 moduli ver. 2.0 e successive
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL
MANUALE ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE
DI CONTROLLO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di
tasto per poter premere il pulsante di configurazione.
Il dispositivo può essere utilizzato come tre pulsanti singoli oppure un pulsante
doppio e uno singolo.
• Blocchi funzionali: 3, ogni blocco funzionale può appartenere al massimo a 4
gruppi.
•
Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,
quando la centrale richiede di premere il pulsante dei dispositivi:
- premere il pulsante di configurazione;
- se il dispositivo deve essere configurato come tre pulsanti singoli premere, entro
3
s, il pulsante destro per selezionare il blocco funzionale destro, il pulsante
centrale per selezionare il blocco funzionale al centro e il pulsante sinistro per
selezionare il blocco funzionale sinistro;
-
se il dispositivo deve essere configurato come un pulsante doppio e uno singolo,
si effettua:
• la configurazione del blocco funzionale sinistro nel caso in cui si desideri ottenere
un pulsante da due moduli nella parte sinistra del dispostivo (tasto sinistro + tasto
centrale) e poi si configura il blocco funzionale destro (tasto destro);
•
la configurazione del blocco funzionale centrale nel caso in cui si desideri ottenere
un pulsante da due moduli nella parte destra del dispostivo (tasto centrale + tasto-
destro) e quindi si configura il blocco funzionale sinistro (tasto sinistro).
- il led rosso si accende e la centrale configura il blocco funzionale; al termine
dell’operazione il led rosso si spegne.
PARAMETRI.
• Per ogni blocco funzionale è possibile impostare la modalità di funzionamento:
- pulsante ON/OFF;
- pulsante controllo regolatore;
- pulsante controllo tapparelle;
- comando scenario.
• Funzionamento come pulsante controllo regolatore:
- premendo il tasto nella parte superiore per meno di 0,5 s il carico si accende
regolato al punto memorizzato;
- premendo il tasto nella parte superiore per più di 0,5 s la luminosità aumenta fino
al rilascio;
- premendo il tasto nella parte inferiore per più di 0,5 s la luminosità decresce fino
al rilascio;
- premendo il tasto nella parte inferiore per meno di 0,5 s il carico si spegne.
• Funzionamento come pulsante per controllo tapparelle:
- premendo il tasto nella parte superiore per più di 0,5 s la tapparella si apre com-
pletamente; l’arresto avviene ad apertura completata oppure per pressione breve
(sia nella parte superiore che nella parte inferiore);
- premendo il tasto nella parte inferiore per più di 0,5 s la tapparella si chiude com-
pletamente; l’arresto avviene a chiusura completata oppure per pressione breve
(sia nella parte superiore che nella parte inferiore).
- utilizzare esclusivamente tapparelle con finecorsa incorporato.
• Parametri led:
- led disabilitato;
- led con funzionamento normale (acceso se l’attuatore associato è in ON);
- led con funzionamento invertito;
- led sempre acceso per individuazione al buio;
- led centrale con funzionamento normale (tasto doppio);
- led centrale con funzionamento invertito (tasto doppio);
- led centrale sempre acceso per individuazione al buio (tasto doppio).
Nel caso il blocco funzionale appartenga a più di un gruppo, i parametri “led con
funzionamento normale” e “led con funzionamento invertito” non sono disponibili.
In questi casi il comando è confermato da un cambio di stato del led per 3 s.
Nel caso si utilizzi un tasto doppio, è necessario settare il comportamento del led
centrale per renderne visibile lo stato. In questo caso configurare il pulsante sini-
stro se il tasto doppio si trova nella parte sinistra del dispositivo oppure il pulsante
centrale se il tasto doppio si trova nella parte destra.
• Parametri di default:
- i tasti sono impostati come pulsanti ON/OFF e led in funzionamento normale.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza
delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC
Norma EN 50428.
B
A

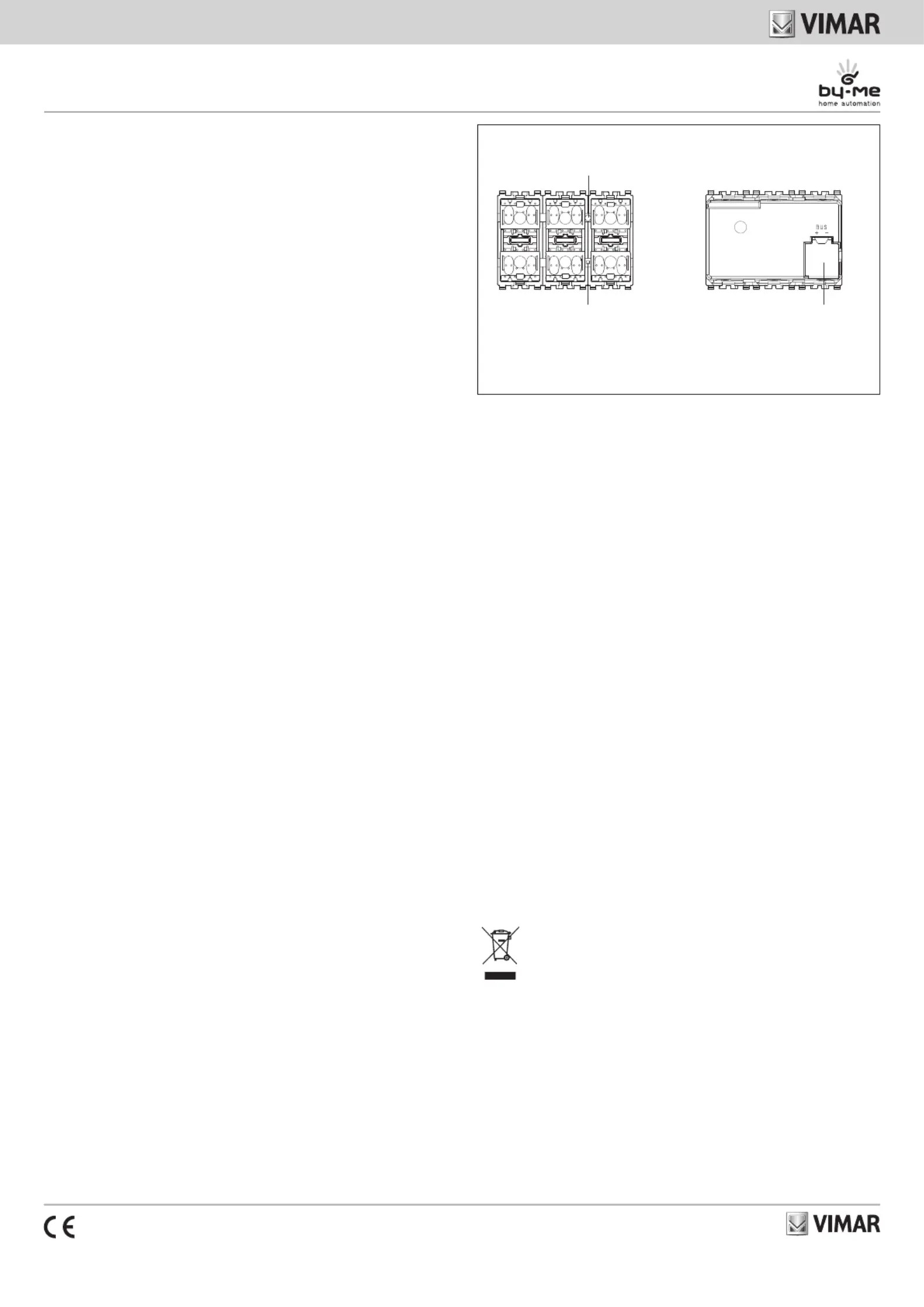

VISTA FRONTALE E POSTERIORE.
Legenda:
A: Pulsante di configurazione
B: Led
C: Morsetti bus TP
C
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione
indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente
dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli
idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In al-
ternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura
che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparec-
chiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di
vendita di almeno 400 m
2
è inoltre possibile consegnare gratuitamente, senza obbligo
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata
raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei
materiali di cui è composta l’apparecchiatura.
