Side 1/40

ZPC6015UE ZPC6026UE

ZPC6035BE ZPC6046BE

INSTRUKCJA UŻYTKOWANIA

Płyta ceramiczna Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 2–5

NÁVOD K POUŽITÍ

Keramická deska Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 6–9

NÁVOD NA OBSLUHU

Keramická varná doska Typ ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 10–13

HASZNÁLATI UTASÍTÁS

Kerámia főzőlap ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE Típus 14–17

INSTRUCŢIUNI DE UTILIZARE

Plita ceramică Tip ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 18–21

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Керамическая варочная панель

Tип ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 22–26

ИНСТРУКЦИЯ ЗА УПОТРЕБА

Керамичен плот Tип ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 27–30

ІНСТРУКЦІЯ З КОРИСТУВАННЯ

Електро - керамічна панель

Tип ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 31–35

INSTRUCTION MANUAL

Ceramic hob Type ZPC6015UE, ZPC6035BE, ZPC6026UE, ZPC6046BE 36–39

PC-004_v01

IV IV

III III

II II

1 2 4 53

ZPC6015UE ZPC6026UE

ZPC6035BE ZPC6046BE

płyta ceramiczna

SCHEMAT MOCOWANIA (1) SCHEMAT MOCOWANIA (2)

wspornik

blat

kuchenny

blat

kuchenny

płyta ceramiczna

PC-004_v01

Wskazówki dotyczące bezpieczeństwa

Przed rozpoczęciem użytkowania urządzenia zapoznaj

●

się z treścią całej instrukcji obsługi.

Urządzenie jest przeznaczone do użytku domowego.

●

W przypadku wykorzystywania go do celów biznesu ga-

stronomicznego, warunki gwarancji zmieniają się.

Urządzenie może być użytkowane wewnątrz pomiesz-

●

czeń.

Płyta ceramiczna przeznaczona jest do przygotowywania

●

i podgrzewania potraw przy zastosowaniu odpowiednich

naczyń kuchennych.

UWAGA: Średnica dna naczynia indukcyjnego powin-

na być co najmniej równa średnicy pola grzejnego, na

którym ma być używane.

Nie używaj płyty ceramicznej w celu ogrzewania po-

●

mieszczeń i podgrzewania płynów lub materiałów szko-

dliwych, lotnych itp.

Nie używaj płyty ceramicznej w celu ogrzewania za-

●

mkniętych puszek. Puszka może eksplodować. Wcze-

śniej usuń przynajmniej pokrywę.

Nigdy nie gotuj żywności w folii aluminiowej.

●

Nigdy nie stawiaj żywności opakowanej w folię aluminiową

●

lub na tackach aluminiowych na płycie ceramicznej, gdyż

podgrzane aluminium stopi się i uszkodzi urządzenie.

UWAGA: Jeżeli powierzchnia płyty jest uszkodzona,

wyłącz prąd, aby uniknąć możliwości porażenia prą-

dem elektrycznym.

Nie uruchamiaj urządzenia, jeśli przewód zasilający jest

●

uszkodzony lub obudowa jest w sposób widoczny uszko-

dzona.

Jeżeli przewód zasilający nieodłączalny ulegnie uszko-

dzeniu, to powinien on być wymieniony u wytwórcy lub

w specjalistycznym zakładzie naprawczym albo przez

wykwaliﬁ kowaną osobę w celu uniknięcia zagrożenia.

Napraw urządzenia może dokonywać jedynie przeszko-

lony personel. Nieprawidłowo wykonana naprawa może

spowodować poważne zagrożenie dla użytkownika.

W przypadku zaniku napięcia, wszystkie nastawy

●

i wskazania zostają zresetowane. Zachowaj szczególną

ostrożność, gdyż pole grzejne nagrzane przed zanikiem

napięcia nie będzie już nadzorowane przez wskaźnik.

W razie wystąpienia usterek radzimy byś zwrócił się do

●

specjalistycznego punktu serwisowego ZELMER.

Niektóre elementy nagrzewają się podczas trybu pracy

●

płyty.

Nigdy nie używaj płyty ceramicznej z pustymi naczy-

●

niami.

Nie dotykaj gorących części urządzenia. Istnieje ryzyko

●

poparzenia! Pozostaw urządzenie do ochłodzenia przed

czyszczeniem.

Do mycia płyty nie używaj agresywnych detergentów

●

w postaci emulsji, mleczka, past itp. Mogą one między

innymi usunąć naniesione informacyjne symbole graﬁ cz-

ne, takie jak: oznaczenia, znaki ostrzegawcze, itp.

Niniejszy sprzęt nie jest przeznaczony do użytkowania

●

przez osoby (w tym dzieci) o ograniczonej zdolności ﬁ -

zycznej, czuciowej lub psychicznej, lub osoby nie mające

doświadczenia lub znajomości sprzętu, chyba że odby-

wa się to pod nadzorem lub zgodnie z instrukcją użytko-

wania sprzętu, przekazanej przez osoby odpowiadające

za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się

●

sprzętem.

Sprzęt nie jest przeznaczony do pracy z użyciem ze-

●

wnętrznych wyłączników czasowych lub oddzielnego

układu zdalnej regulacji.

Płyta ceramiczna jest wrażliwa na uderzenia punktowe

●

np. buteleczka z przyprawami, solniczka itp.

Cukier może reagować z płytą pozostawiając nieusu-

●

walne plamy. Zawsze natychmiast usuwaj z płyty plamy

zawierające cukier.

Nie kładź na gorącą płytę wyrobów z aluminium lub two-

●

rzyw sztucznych.

Upewnij się, że powyższe wskazówki zostały zrozu-

miane.

Montaż i podłączenie płyty do instalacji

elektrycznej

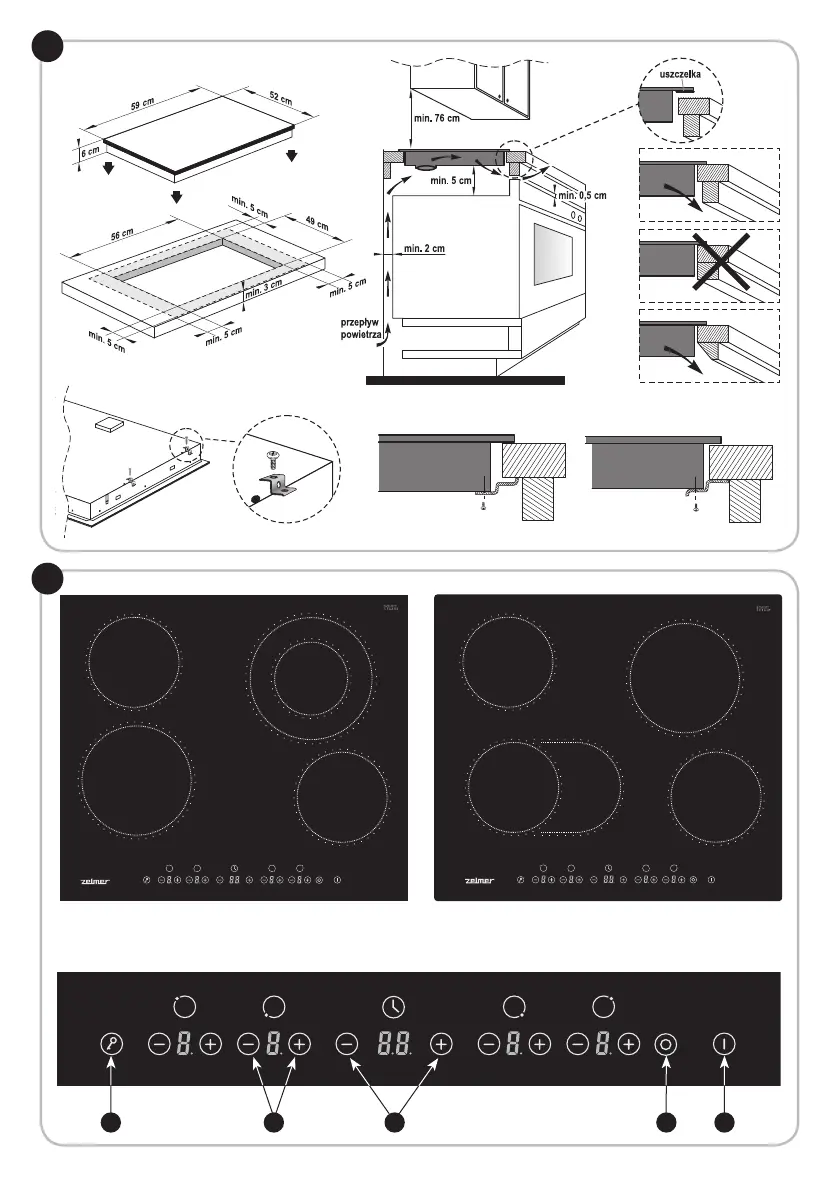

Montaż płyty (Rys. A)

UWAGA: Montażu płyty może dokonać tylko wykwali-

ﬁ kowany instalator posiadający odpowiednie upraw-

nienia.

Na rysunku przedstawione są niezbędne wymiary oraz spo-

sób montowania płyty.

Wykonaj otwór w blacie zgodnie z wymiarami.

Włóż płytę do otworu i przymocuj ją od spodu do blatu za

pomocą wsporników i wkrętów.

Nie montuj płyty nad piekarnikiem niewyposażonym

●

w wentylację lub w pobliżu urządzeń emitujących ciepło.

Upewnij się, że blat kuchenny wykonany jest z materiału

●

o odpowiedniej wytrzymałości cieplnej, by nie doszło do

jego odkształcenia spowodowanego nagrzewaniem się

płyty.

Po zamontowaniu, upewnij się, że płyta ceramiczna jest

●

dobrze wentylowana, a wlot i wylot powietrza nie są za-

blokowane.

Podłączenie do instalacji elektrycznej

UWAGA: Przyłączenia płyty do instalacji elektrycznej

może dokonać tylko wykwaliﬁ kowany instalator posia-

dający odpowiednie uprawnienia.

Przed przyłączeniem płyty ceramicznej do instalacji

elektrycznej zapoznaj się z informacjami na tabliczce

znamionowej i schemacie podłączenia urządzenia.

Produkspesifikasjoner

Merke:	Zelmer
Kategori:	Komfyr
Modell:	ZPC6035BE
Innebygd skjerm:	Nei
Bredde:	590 mm
Dybde:	520 mm
Høyde:	55 mm
Antall brennere/kokesoner:	4
Rammetype:	Ramme-løs
Produktfarge:	Sort
Kontrolltype:	Berøringskontroll
Antall elektriske kokesoner:	4
Strøm:	7000 W
Plassering av innretning:	Innebygget
Benke type:	Keramisk
Brenner / kokeområde 1 posisjon:	Bak til venstre
Brenner / kokeområde 1 strømkilde:	Elektrisk
Brenner / kokeområde 1 type:	Småkoking
Brenner / kokeområde 1 strøm:	1200 W
Brenner / kokeområde 2 posisjon:	Foran til venstre
Brenner / kokeområde 2 strømkilde:	Elektrisk
Brenner / kokeområde 2 type:	Stor
Brenner / kokeområde 2 strøm:	1800 W
Brenner / kokeområde 3 posisjon:	Bakre høyre side
Brenner / kokeområde 3 strømkilde:	Elektrisk
Brenner / kokeområde 3 type:	Stor
Brenner / kokeområde 3 strøm:	2200 W
Type med topp overflate:	Keramisk
Indikator for gjenvarende varme:	Ja
Brenner / kokeområde 4 strømkilde:	Elektrisk
Brenner / kokeområde 4 type:	Småkoking
Brenner / kokeområde 4 strøm:	1200 W
Antall styrkenivåer:	9
Form på stekesone 4:	Rund
Brenner / kokeområde 4 posisjon:	Fremre høyre side
Form på stekesone 1:	Rund
Brenner / kokesone 4 diameter:	165 mm
Form på stekesone 2:	Rund
Form på stekesone 3:	Rund
Brenner / kokesone 3 diameter:	223 mm
Brenner / kokesone 1 diameter:	165 mm
Brenner / kokesone 2 diameter:	200 mm
Diameter på kokeområde for småkoking:	165 mm
Diameter på kokeområde:	165 mm
Diameter på høyhastighets kokeområde:	223 mm
Kokeområde for småkoking:	1200 W
Vanlig kokeområde:	1200 W
Stort kokeområde:	1800 W
Ekstra stort høyhastighets kokeområde:	2200 W
