Side 1/4

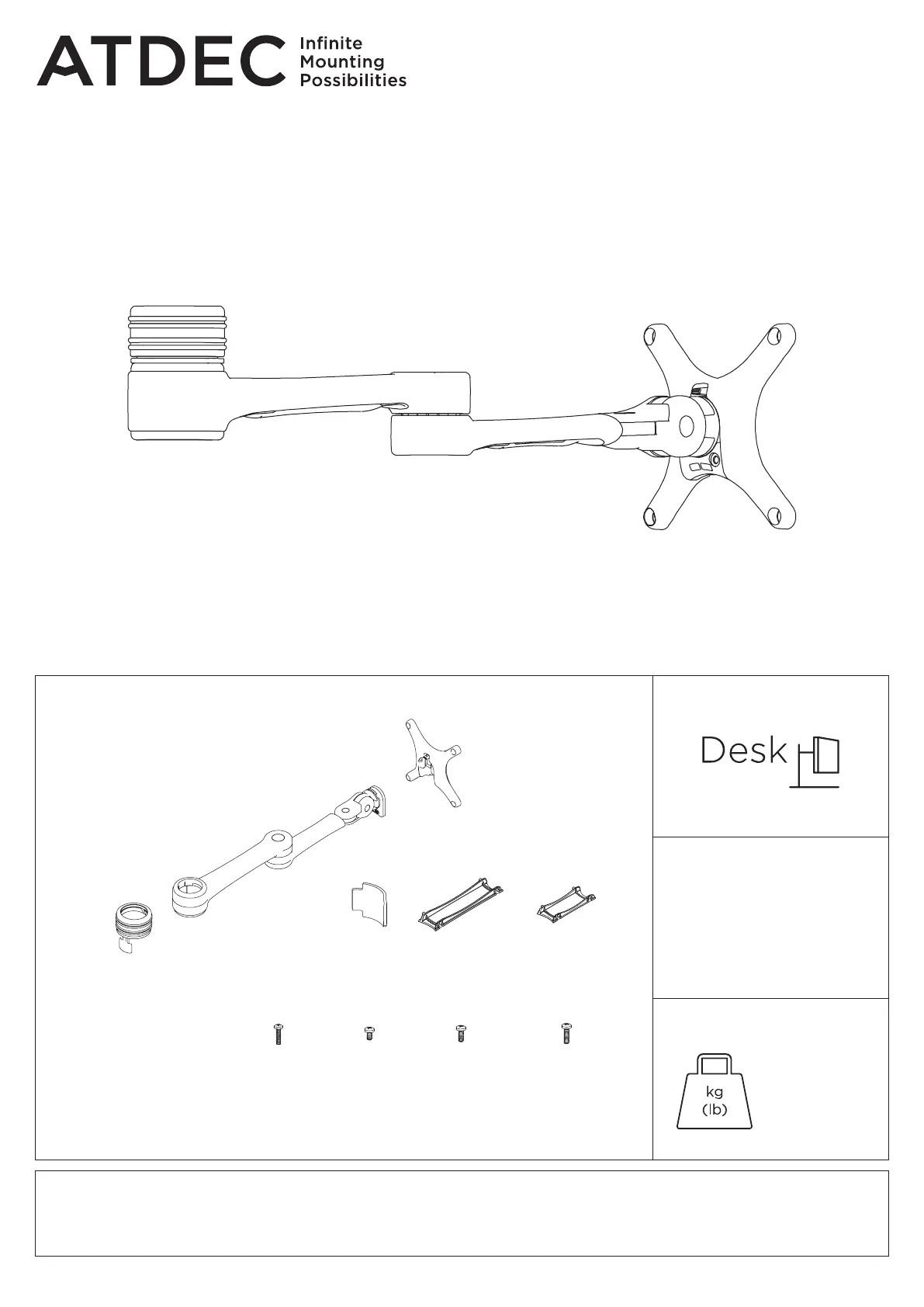

AF-AA Page 1 of 4

COMPONENT CHECKLIST

Monitor

arm

(x1)

Hand grip assembly

(x1)

VESA

head

(x1)

Rotation

limiter

(x1)

Security Screw

M4 x 16mm

(x1)

Mounting

screws

M4 x 10mm

(x4)

Mounting

screws

M4 x 12mm

(x4)

Mounting

screws

M4 x 16mm

(x4)

Primary arm

cable cover

(x1)

Secondary arm

cable cover

(x1)

Installation Guide

AF-AA

Accessory Arm

IMPORTANT INFORMATION

! Please ensure this product is installed as per these installation instructions.

! This product is compatible with the range of AF Poles and arms.

! The manufacturer accepts no responsibility for incorrect installation.

REQUIRED TOOLS

WEIGHT RANGE

• Phillips Head Screwdriver

0 - 8kg

(0 - 17.6lbs)

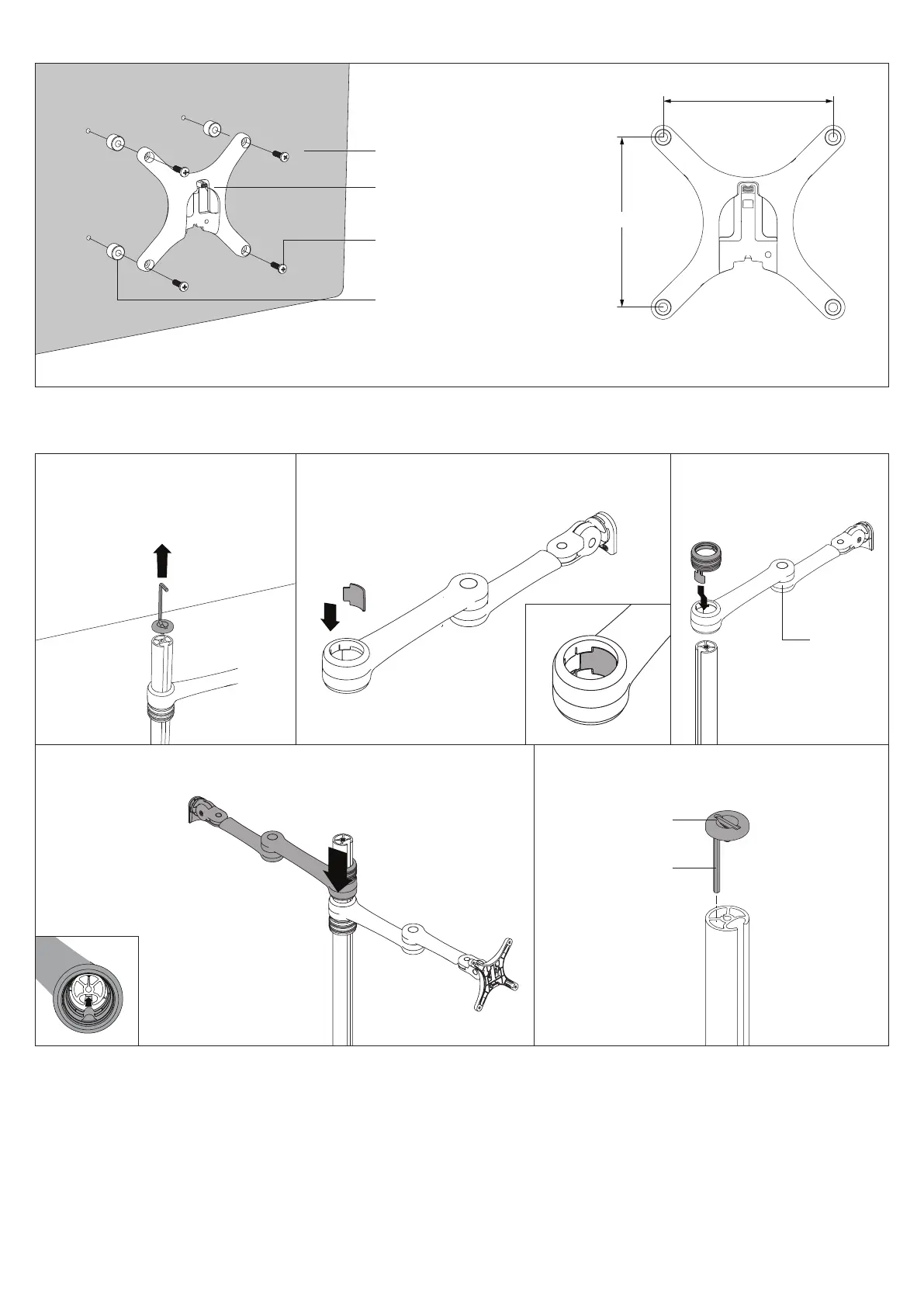

AF-AA Page 2 of 4

1. Install VESA monitor head

2. Install arm assembly

5mm

Allen Key

Pole

Top Cap

Spacers (may be required

for recessed and uneven

surfaces)

VESA monitor

head

Screen

M4x10/12/16mm

Phillips Head Mounting

Screws

1.1 Install VESA monitor head as shown.

2.1 Remove Top Cap and Allen key

from existing AF- pole product

2.4 Place arm and

handgrip on to the pole

Note Ensure handgrip tab

lines up with slot in pole

2.5 Turn the handgrip to fix the height of the arm

and place the top cap back on to the pole

2.3 Place handgrip tab

in arm assembly

100mm

Arm Assembly

2.2 OPTIONAL ROTATION LIMITER

Insert rotation limiter for 180�

rotation around mounting pole

Produkspesifikasjoner

Merke:	Atdec
Kategori:	Ikke kategorisert
Modell:	AF-AA-P
Produkttype:	Monteringsarm
Bredde:	422 mm
Pakkevekt:	820 g
Antall per pakke:	1 stykker
Rotasjonsvinkel:	360 °
Antall skjermer som støttes:	1
Produktfarge:	Sølv
Vippevinkelområde:	-70 - 70 °
Pakkedybde:	270 mm
Pakkehøyde:	66 mm
Pakkebredde:	140 mm
Kroppsmateriale:	Aluminium, Plastic
Panelmonterbart grensesnitt:	75 x 75, 100 x 100 mm
Maksimalvekt (kapasitet):	8 kg
Masterkassens (ytterkassens) bruttovekt:	8700 g
Masterkassens (ytterkassens) lengde:	305 mm
Produkter per masterkasse (ytterkasse):	10 stykker
Masterkassens (ytterkassens) bredde:	290 mm
Masterkassens (ytterkassens) høyde:	355 mm
