Atdec APA-B Bruksanvisning

Atdec Ikke kategorisert APA-B

Les nedenfor 📖 manual på norsk for Atdec APA-B (2 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 2 personer og ble vurdert med 3.5 stjerner i gjennomsnitt av 1.5 brukere

Last ned PDF

Side 1/2

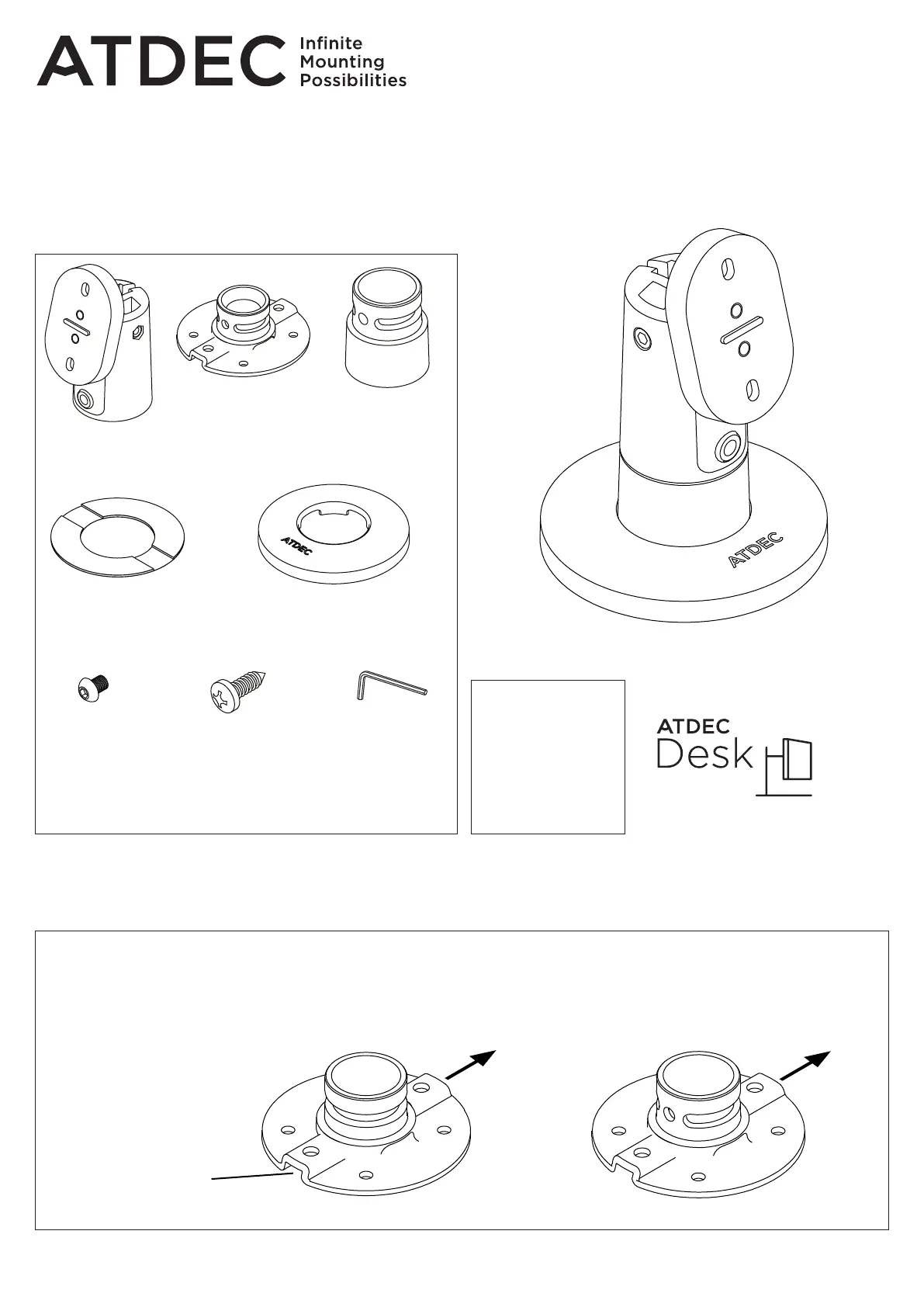

APA-B Page 1 of 2

Installation Guide

APA-B

POS Base

COMPONENT CHECKLIST

REQUIRED TOOLS

Tilt Head

x 1

Base Plate

x 1

Mounting Pad

x 1

M6x6mm

Screw

x 1

Self-Tapping

Screw

x 4

4mm

Allen Key

x 1

Spacer

x 1

Plate Cover

x 1

Note: this product may require additional accessories, sold seperately.

Phillips Head

Screwdriver

For Fixed Position

Select an install type and position B accordingly

For 310 Rotation

Customer

direction

Customer

direction

Note: Cables should

be routed before

mounting

Cable hole

Step 1: Choose Install Type

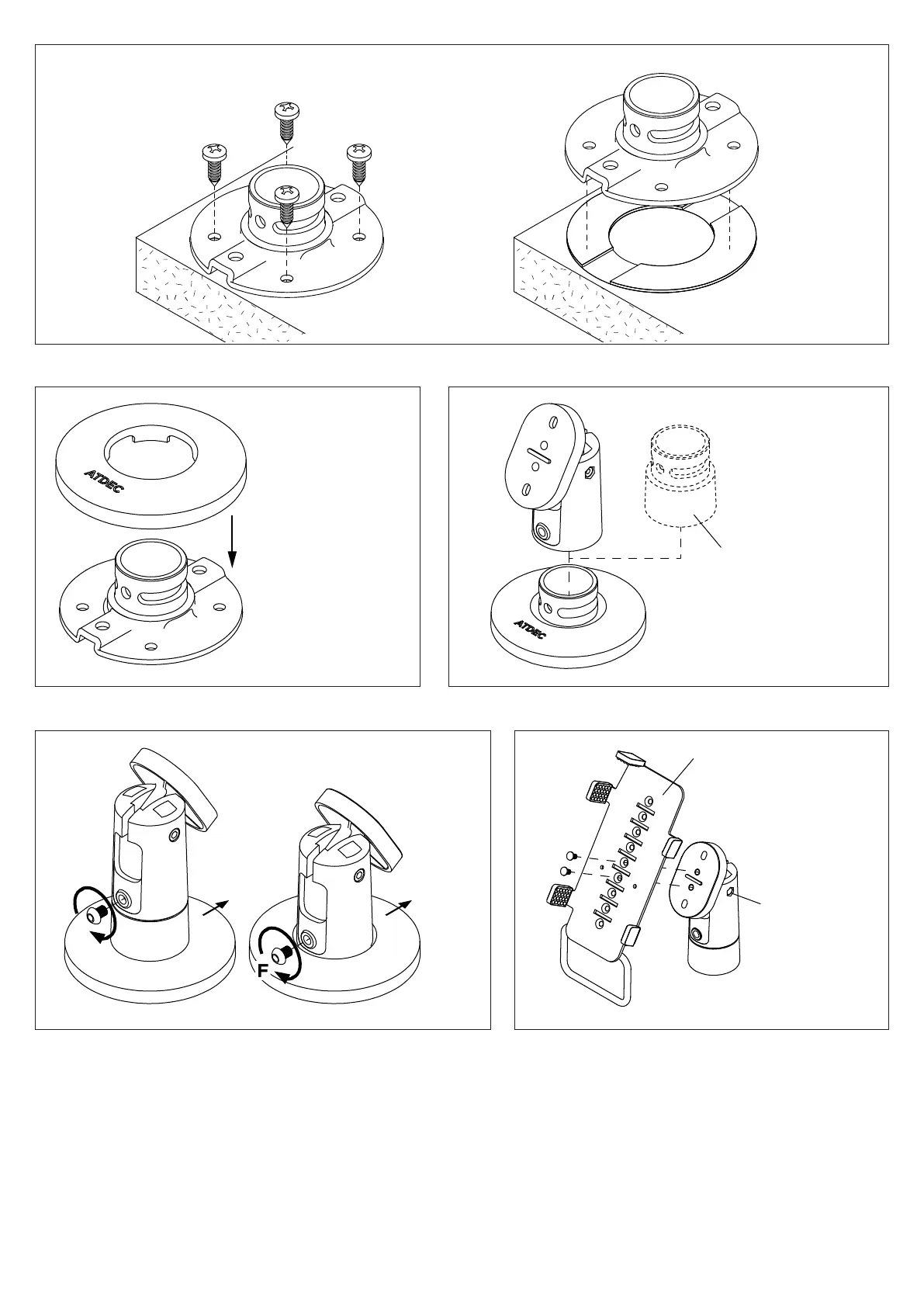

APA-B Page 2 of 2

Step 3: Cover Plate

Step 5: Install Locking Screw Step 6: Attach Accessory

Step 4: Mount Tilt Head

C can be placed to

90˚ increments

around the mount

Customer

Direction

Customer

Direction

sold

seperately

Use H to

adjust tilt

if required

Optional:

add spacer

if extra height

is desired

atdec.com

No portion of this document or any artwork contained herein should be reproduced in any way without the express written consent of Atdec Pty Ltd.

Step 2: Mount Base Plate

a. Self-Tapping Screws

b. Mounting Pad

Note: stick E

to B before

mounting on

desk surface

Produkspesifikasjoner

Merke:	Atdec
Kategori:	Ikke kategorisert
Modell:	APA-B
Produkttype:	POS-montering
Pakkevekt:	300 g
Materiale:	Plast
Rotasjonsvinkel:	360 °
Produktfarge:	Sort
Vippevinkelområde:	0 - 90 °
Pakkedybde:	180 mm
Pakkehøyde:	50 mm
Pakkebredde:	260 mm
Maksimalvekt (kapasitet):	- kg
Forbedret kabelføring:	Ja
Monteringsgrensesnitt, kompatibilitet (min):	- mm
Monteringsgrensesnitt, kompatibilitet (maks):	- mm
