Side 1/4

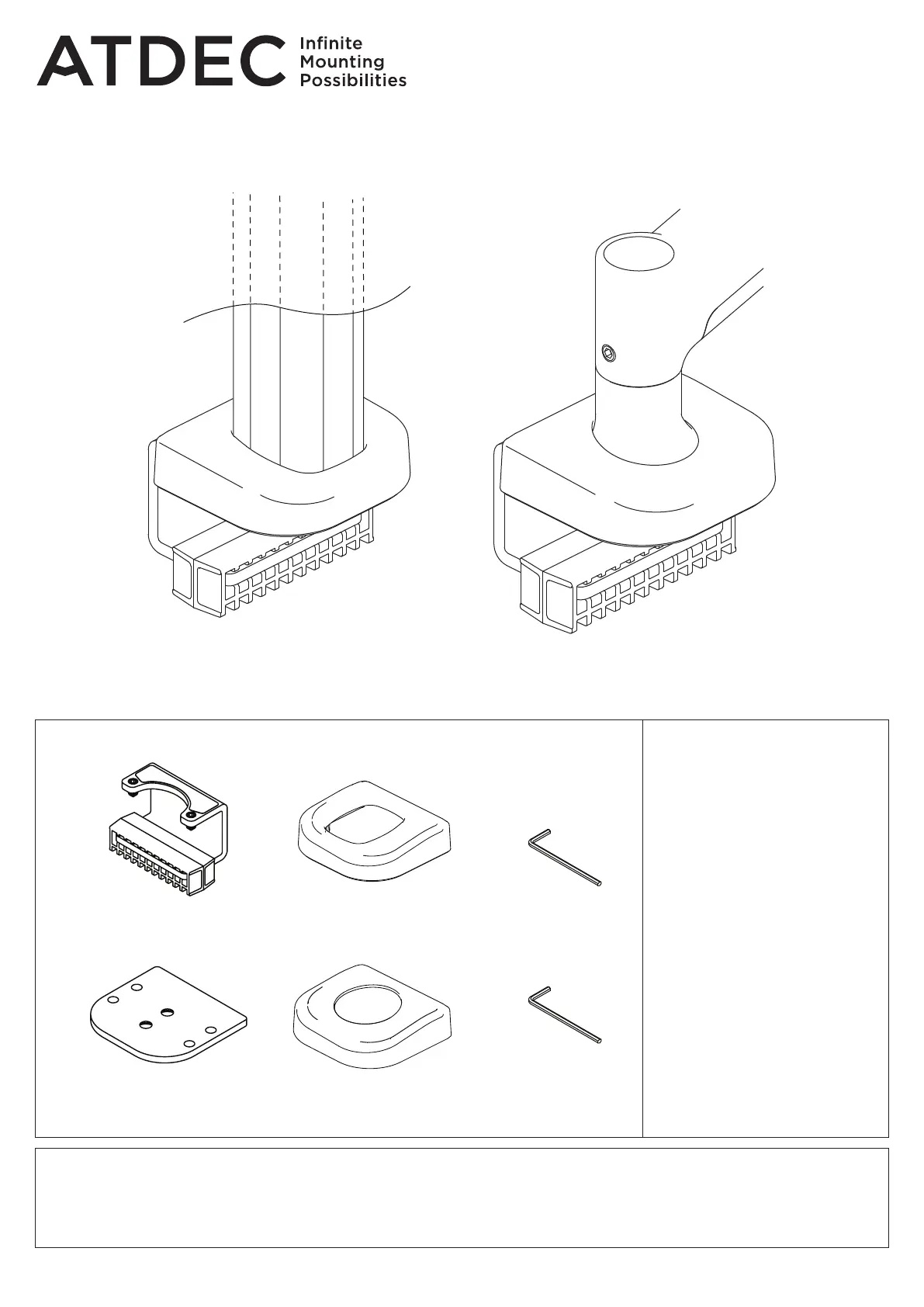

AWM-FC Page 1 of 4
Installation Guide
AWM-FC
C Clamp
COMPONENT CHECKLIST REQUIRED TOOLS
IMPORTANT INFORMATION
! Please ensure this product is installed as per these installation instructions.
! This product is compatible with Atdec modular (AWM) products.
! The manufacturer accepts no responsibility for incorrect installation.
A
C Clamp Bracket
(x1)
B
C Clamp Plate
(x1)
C
Cover for Post
(x1)
D
Cover for Base
(x1)
E
4mm
Allen key
(x1)
F
5mm
Allen key
(x1)
• All tools supplied
AWM-FC Page 2 of 4
1. C Clamp overview
2. Re-configure Clamp
1.1 Default - This is the “out of the box” configuration
MIN THICKNESS - 25mm ( 1”)
MAX THICKNESS - 33mm (1
5
/
16
”)
MIN THICKNESS - 18mm (
11
/
16
”)
MAX THICKNESS - 25.8mm (1”)
1.2 Inverted - The C Clamp can be reconfigured for thicker surfaces
2.1 Slide pad off 2.3 Invert pad 2.3 Slide pad back on
Fasteners
supplied
with post
Tighten
Firmly
!
3.2 Place in desired location 3.3 Slide the C Clamp bracket over the plate
and position screw tips in the indents on
the base plate
Note: You may need to un-screw the set screws
out of the plate using the allen key
3.1 Attach plate to post
3. Post mount configuration
Desk Clamp
Bracket
Mounting
surface
Pad
M8 x 16mm
Set Screw
3.4 Check the set screws are mounted in position. Also check the
desk clamp bracket is positioned tight up against the mounting
surface edge
3.5 Tighten the set screws firmly and evenly on both sides of the
desk clamp bracket.
Produkspesifikasjoner
| Merke: | Atdec |
| Kategori: | Ikke kategorisert |
| Modell: | AWM |
| Produkttype: | Stolpe |
| Høyde: | 510 mm |
| Produktfarge: | Sort |
| Kroppsmateriale: | Aluminium |
| Forbedret kabelføring: | Ja |
