Side 1/26
Art. 43-169
© 2017-09-26 Biltema Nordic Services AB
43-169_manual _170920.indd • 2017-09-26, 11.20.51
Original manual
DIGITAL BACKKAMERA
Trådlös
DIGITALT RYGGEKAMERA
Trådløst
PERUUTUSKAMERA
Langaton
DIGITALT BAKKAMERA
Trådløst
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 43-169
2
© 2017-09-26 Biltema Nordic Services AB
DIGITAL BACKKAMERA
Härmed försäkrar Biltema att denna typ av radio-
utrustning, Digital Backkamera, överensstämmer
med direktiv 2014/53/EU. Den fullständiga texten
till EU-försäkran om överensstämmelse nns på
följande webbadress: www.biltema.com.
INTRODUKTION
Denna trådlösa backkamera har digital över-
föring, vilket ger stabilare signal och längre
räckvidd jämfört med analoga kameror. Den
är avsedd för användning i bilen, husbilen,
husvagnen eller hästtransporten (en kamera
övervakar inuti släpet och den andra bakom slä-
pet). Backkameran har 7” högupplöst monitor,
möjlighet till hjälplinjer för avståndsbedömning
och vändbar bild.
SÄKERHETSINSTRUKTIONER
• Montering kräver kunskap om hur elinstalla-
tion med 12/24 V görs samt hur paneler etc
i bilen tas bort och monteras igen. Känner
du dig osäker så anlita en auktoriserad
installatör.
• Enheten är inte känslig för störningar från
mobiltelefoner, Bluetooth, Wi-FI routrar,
spänningsledningar och annan elektrisk
utrustning.
• Kameran får aldrig modi eras eller repareras.
• Titta aldrig in i de infraröda dioderna på
kameran. Kan orsaka ögonskada.
TEKNISKA DATA
Frekvensband: . . . . . . . . . . . 2400-2483,5 MHz
Max radiofrekvenseffekt: . . . . .<10 dBm
Betraktningsvinkel . . . . . . . . . . .70 grader verti-
kalt, 120 grader
horisontalt
Kamera
Klass . . . . . . . . . . . . . . 1
Strömförsörjning . . . . . 12/24 VDC
Strömförbrukning . . . . <210 mA IR-led av,
<250 mA IR-led på
Bildsensor . . . . . . . . . . CMOS
Antal pixlar . . . . . . . . . . 640x480
Optisk lins . . . . . . . . . . F1,7 mm/F2,0
Skyddsklass . . . . . . . . IP65
IR-lysdioder . . . . . . . . Kopplas automatiskt in
för att ge bra kamerabild
även i mörker.
Ferritblock . . . . . . . . . . Dämpar oönskade radio
störningar (30-600 MHz).
Trådlös sändare
Sändningsfrekvens . . . . . . . . . .2,4 GHz (ISM
band)
RF sändningsavstånd
(öppen yta) . . . . . . . . . . . . . . . .<100 m
Monitor
Spänning . . . . . . . . . . . . . . . . . .12/24 VDC
Strömförbrukning standby . . . .≤200 mA
Strömförbrukning . . . . . . . . . . .≤380 mA
Storlek . . . . . . . . . . . . . . . . . . . .7”/17,8 cm
Antal pixlar . . . . . . . . . . . . . . . .800 x 480
Arbetstemperatur . . . . . . . . . . .-10 - +50 °C

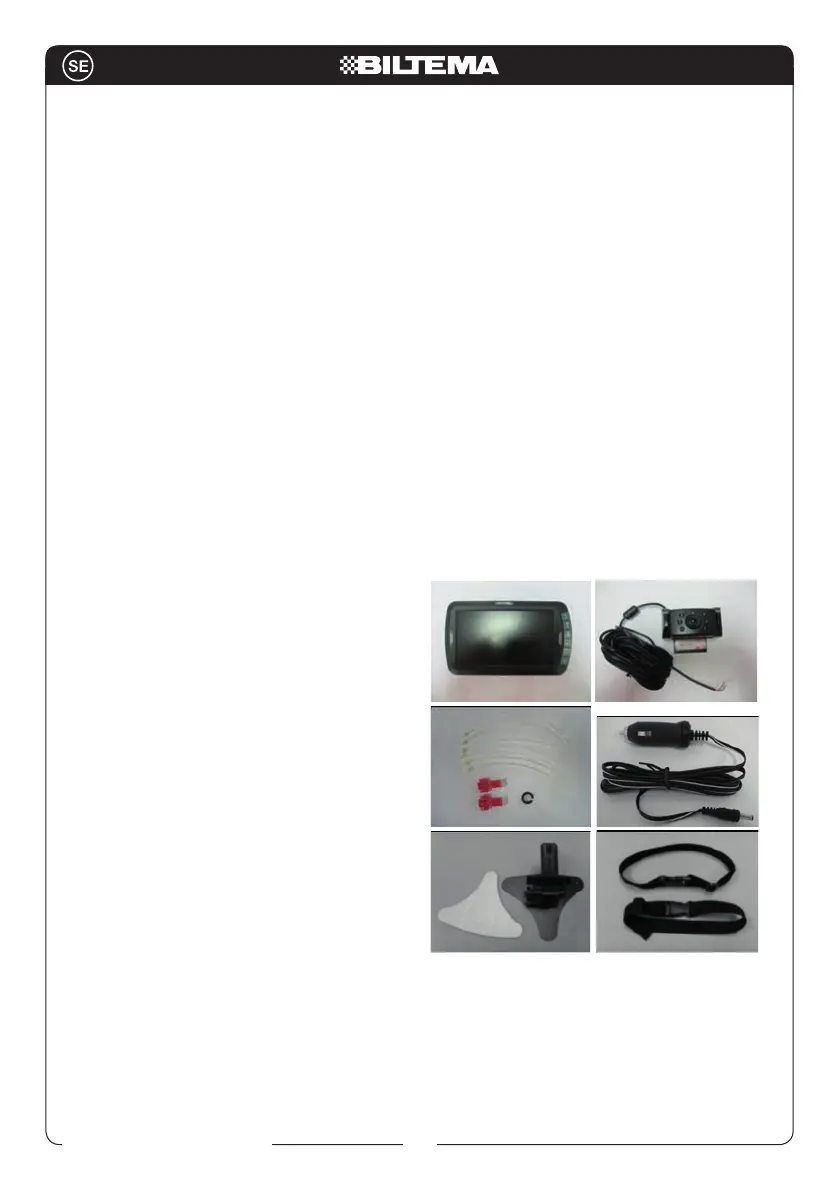

INGÅENDE DELAR
1. Display/mottagarenhet
2. Kamera med monteringsplatta och kabel
med ferritblock (2 st)
3. Monteringsdetaljer
4. Spänningsmatningskablar
5. Monteringsplatta
6. Monteringsremmar
Art. 43-169
3
© 2017-09-26 Biltema Nordic Services AB

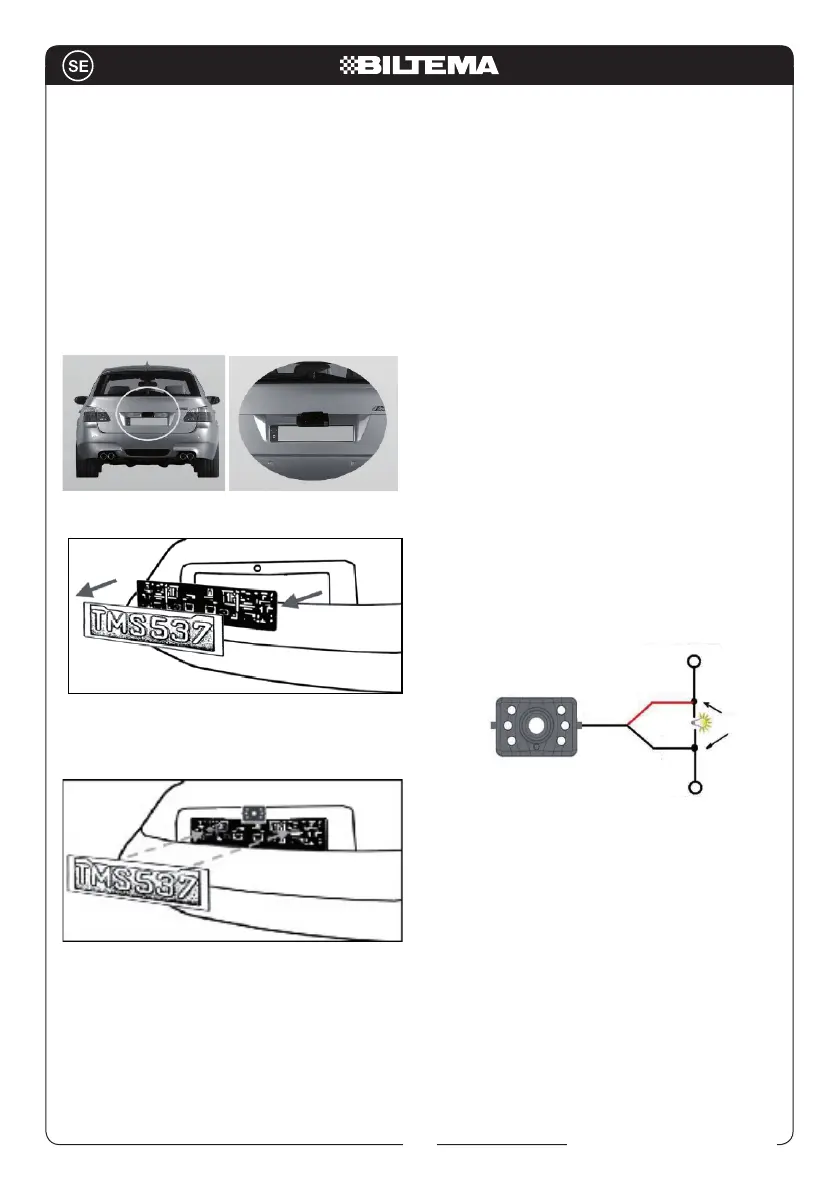

INSTALLATION
Följande instruktioner är generella och passar
inte alla bilar. För fordonsspecika frågor vänli-
gen kontakta fordonstillverkaren.
Installera kameran
Kameran kan monteras ovanför eller under
registreringsskylten. Monteringsplåten fästs
bakom registreringsskylten. Kameran monteras
på monteringsplåten. Se till att kameran inte
döljs av någon utstickande detalj på fordonet.
Det är möjligt att manuellt justera kameravin-
keln vertikalt.
1. Ta bort den bakre registreringsskylten
genom att lossa skruvarna/bultarna.
2. Placera monteringsplåten bakom registre-
ringsskylten. Fäst både monteringsplåt och
registreringsskylt med skruvarna/bultarna.
3. Sätt tillbaka registreringsskylten.
4. Kabeln från backkameran måste dras in i bi-
len till backljuset på ett lämpligt och snyggt
sätt. Försök att dra kabeln så gömd som
möjligt då den annars lätt kan fastna vid t ex
biltvätt.
5. Vissa bilar har en genomföring där registre-
ringsskyltens belysning sitter, borra annars
ett hål. Finns en genomföring, hoppa över
följande två steg.
6. Om ett hål måste borras för kabelgenomför-
ingen, välj att göra hålet så nära backkame-
ran som möjligt. Se till att hålet borras på
säkert ställe dvs att inga el- eller bränsle-
komponenter nns i vägen för hålet.
7. Sätt i en genomföring i hålet för att undvika
att bilplåten skaver mot kabeln.
8. Slå på tändningen på fordonet, dra åt hand-
bromsen och lägg i backväxeln för att se var
backljuset är placerat.
9. Sök rätt på kablaget till backljuset samt
vilket som är + och – och dra dit backkame-
rans strömkabel. Kabeldragningen måste
sättas fast på ett säkert sätt så att ingenting
kan fastna i kablarna. Dra aldrig kabeln på
utsidan av fordonet.
10. Det vanligaste är att 2 kablar är kopplade
till backljuset, - (svart kabel) och + (färgad
kabel). Använd en 12 V multimeter om du är
osäker vilken kabel som är + och -.
11. Stäng av tändningen och avlägsna minus-
kabeln från batteriet.
12. Anslut spänningskabeln till plinten för back-
ljuset.
13. När installationen är slutförd, anslut minus-
kabeln till batteriet igen.
Spännings-
kabel
Röd
Svart
Jord
+12/24 VDC backljus
Kabel
klämmor
Backlampa
Kamera
