Side 1/8

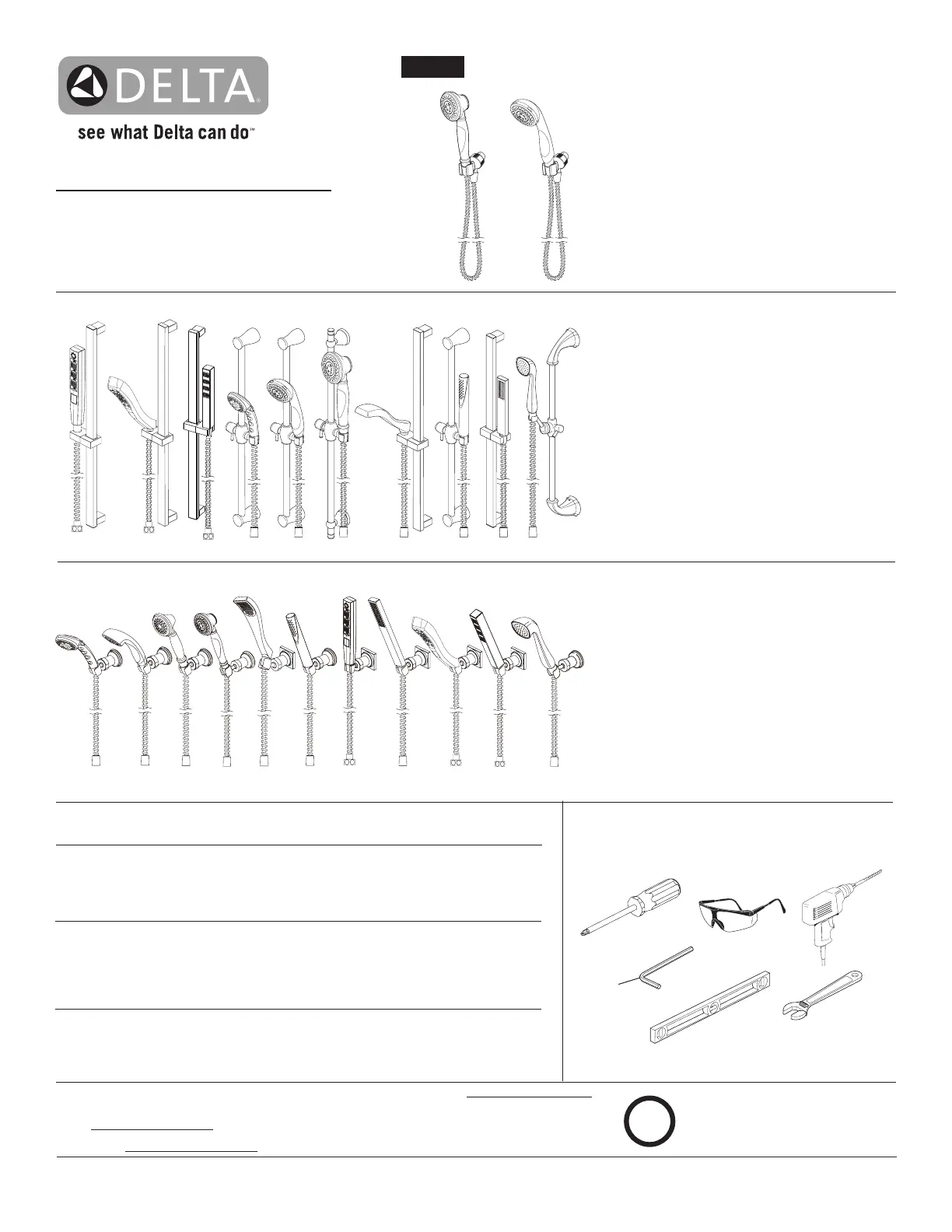

www.deltafaucet.com

07/14/2020 Rev. F1

1/8˝

3 mm

51140, 51552, 51567, 57011, 57014, 57021,

57051, 57085, 57530, & 59210 SERIES

WALL BAR HAND SHOWER UNIT

INSTALLATION INSTRUCTIONS

SERIES 51140, 51552, 51567 ,57011, 57014,

57021, 57051, 57085, 57530 Y 59210

INSTRUCCIONES PARA LA INSTALACIÓN

DE LA BARRA EN LA PARED PARA

SOSTENER LA REGADERA MANUAL

SÉRIES 51140, 51552, 51567 , 57011, 57014,

57021, 57051, 57085, 57530 ET 59210

INSTRUCTIONS D’INSTALLATION DE LA

COULISSE DE DOUCHE À MAIN

55011, 55013, 55020, 55021, 55051, 55085, 55140,

55530, 55552, 55567 & 57923 SERIES

WALL MOUNT HAND SHOWER

INSTALLATION INSTRUCTIONS

SERIES 55011, 55013, 55020, 55021, 55051,

55085, 55140, 55530, 55552, 55567 Y 57923

INSTRUCCIONES PARA LA INSTALACIÓN

DE LA REGADERA MANUAL EN LA PARED

SÉRIES 55011, 55013, 55020, 55021, 55051,

55085, 55140, 55530, 55552, 55567 ET 57923

INSTRUCTIONS D’INSTALLATION DES

SUPPORTS MURAUX

86512

54613 & 56613 SERIES

SHOWER MOUNT HAND SHOWER

INSTALLATION INSTRUCTIONS

SERIES 54613 Y 56613

INSTRUCCIONES PARA LA

INSTALACIÓN DE LA REGADERA

MANUAL EN LA REGADERA

SÉRIES 54613 ET 56613

INSTRUCTIONS D’INSTALLATION

DU PORTE-DOUCHE

Write purchased model number here.

Escriba aquí el número del modelo comprado.

Inscrivez le numéro de modèle ici.

You may need / Usted puede necesitar /

Articles dont vous pouvez avoir besoin:

Read all instructions prior to installation.

Lea todas las instrucciones antes de hacer la instalación.

Veuillez lire toutes les instructions avant l’installation.

To access additonal technical documents & product info, visit www.deltafaucet.com/p/Your-Model-Number-Here

(example: www.deltafaucet.com/p/9159T-DST)

Para acceder a documentos técnicos adicionales e información sobre el producto, visítenos en www.deltafaucet.

com/p/Your-Model-Number-Here (ejemplo: www.deltafaucet.com/p/9159T-DST)

Pour avoir accès à des documents techniques supplémentaires et à de l’information sur le produit, visitez www.delta-

faucet.com/p/Votre-numéro-de-modèle-ci (exemple : www.deltafaucet.com/p/9159T-DST)

www.deltafaucet.com

1-800-345-DELTA (3358)

customerservice@deltafaucet.com

Backow Protection System

Your Delta

faucet handshower incorporates a backow protection system that has been

tested to be in compliance with ASME A112.18.3 and ASME A112.18.1 / CSA B125.1 . It

incorporates two certied check valves in series, which operate independently and are

integral, non-serviceable parts of the wand assembly.

Sistema de protección contra el contraujo

Su regadera de mano de Delta® incorpora un sistema de protección de contra-ujo que

ha sido probado y cumple con ASMEA112.18.3 y ASMEA112.18.1/CSAB125.1. Este in-

corpora en la pieza de mano dos válvulas de retención o checadoras certicadas en una

serie, las cuales operan independientemente y son piezas integrantes que no requieren

servicio.

Dispositif anti-siphonnage

Votre douche à main Delta

est munie d’un dispositif anti-siphonnement qui est conforme

aux normes ASMEA112.18.3 et ASMEA112.18.1/CSAB125.1. Ce dispositif se compose de

deux clapets indépendants homologués, montés en série dans le tube rigide, qui sont non

réparables.

24"

86512 Rev. F

24"

Select wall position for wall bar or wall mount bracket based on family’s needs. NOTE: Locate so there will be slack in the hose when hand

shower is in extreme up or down position. Follow the mounting instructions for your specific model.

Elija la posición en la pared para la barra de pared basada en las necesidades de su familia. NOTA: Ubíquela de manera que tenga la

manguera algo floja cuando use la regadera manual, en la posición extrema hacia arriba o hacia abajo.

Choisissez un endroit sur le mur qui convient aux besoins de votre famille. NOTE : Laissez sufsamment de jeu au tuyau de sorte que la

douche à main puisse atteindre les points inférieur et supérieur extrêmes librement.

Slide Bar

Barra deslizable

Coulisse

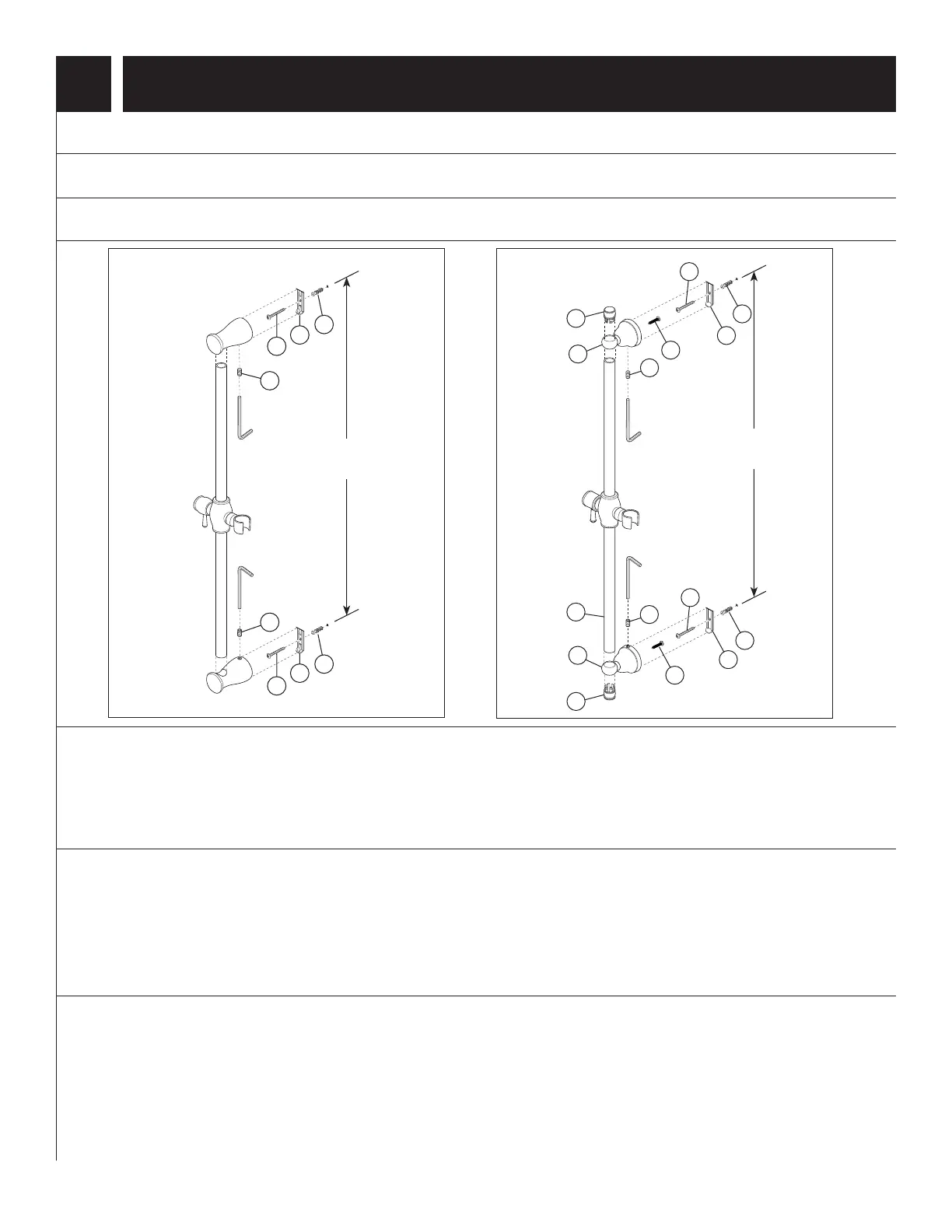

SLIDE BAR INSTALLATION

Models 57011, 57014 & 57085: Locate stud for secure mounting. Mark mounting locations at 24 inches on center. Secure brackets (1) on wall with screws (2).

Use anchors (3) only if required. Note: For ceramic tile installation drill holes in grout (if possible) and insert anchors. For fiberglass/acrylic surfaces use

toggle bolts (not included). Place wall bar assembly onto brackets and tighten set screws (4).

Model 57021: Locate stud for secure mounting. Mark mounting locations at 24 inches on center. Secure brackets (1) on wall with screws (2). Use anchors (3)

only if required. Note: For ceramic tile installation drill holes in grout (if possible) and insert anchors. For fiberglass/acrylic surfaces use toggle bolts (not

included). Remove caps (4) from both ends of the bar (5). Slide bar (5) into mount (6) and align the hole located in the side of the bar with the hole in the back of

the mount. Install screw (7) through the hole in back of mount (6) and into the hole in the side of the bar (5). Repeat on the other end of the bar. Place wall bar

assembly onto brackets and tighten set screws (8).

57011, 57014 & 57085

Series/Series/Seria

57021

Series/Series/Seria

INSTALACIÓN DE LA BARRA DESLIZABLE

Los modelos 57011, 57014 y 57085: Encuentre el entramado para obtener un montaje seguro. Marque la ubicación a 24 pulgadas en el centro. Fije los

soportes (1) en la pared con tornillos (2). Use las anclas (3) sólo si es necesario. Nota: Para los agujeros en losa/cerámica, perfore los agujeros en la

lechada de cemento (si es posible) e inserte los anclajes. Para la fibra de vidrio o superficies de acrílico use los pernos de palanca (no incluidos). Coloque el

ensamble de la barra de pared en los soportes y apriete los tornillos de fijación (4).

Los modelo 57021: Encuentre el entramado para obtener un montaje seguro. Marque la ubicación a 24 pulgadas en el centro. Fije los soportes (1) en la

pared con tornillos (2). Use las anclas (3) sólo si es necesario. Nota: Para los agujeros en losa/cerámica, perfore los agujeros en la lechada de cemento

(si es posible) e inserte los anclajes. Para la fibra de vidrio o superficies de acrílico use los pernos de palanca (no incluidos). Retire las tapas (4) de ambos

extremos de la barra (5). Deslice la barra (5) en el soporte (6) y alinee el orificio ubicado en el costado de la barra con el orificio en la parte posterior del

soporte. Instale el tornillo (7) a través del orificio en la parte posterior del soporte (6) y en el orificio en el lado de la barra (5). Repita en el otro extremo de la

barra. Coloque el conjunto de la barra de pared sobre los soportes y apriete los tornillos de fijación (8).

INSTALLATION DE LA COULISSE

Modèles 57011, 57014 et 57085: Localisez un montant où la barre murale pourra être fixée solidement. Marquez les points de fixation espacés de 24 pouces

centre à centre. Fixez les fixations (1) au mur à l’aide des vis (2). Utilisez des ancrages (3) au besoin seulement. Note: Si vous installez la barre sur des

carreaux de céramique, percez les trous dans le coulis (dans la mesure du possible) et insérez des ancrages. Dans les surfaces en acrylique ou en fibre

de verre, utilisez des boulons à ailettes (non inclus). Placez la barre murale sur les fixations et serrez les vis de calage (4).

Modèle 57021: Localisez un montant où la barre murale pourra être fixée solidement. Marquez les points de fixation espacés de 24 pouces centre à centre.

Fixez les fixations (1) au mur à l’aide des vis (2). Utilisez des ancrages (3) au besoin seulement. Note: Si vous installez la barre sur des carreaux de

céramique, percez les trous dans le coulis (dans la mesure du possible) et insérez des ancrages. Dans les surfaces en acrylique ou en fibre de verre,

utilisez des boulons à ailettes (non inclus). Retirer les capuchons (4) des deux extrémités de la barre (5). Glissez la barre (5) dans la monture (6) et alignez le

trou situé sur le côté de la barre avec le trou à l’arrière de la monture. Installez la vis (7) à travers le trou à l’arrière du support (6) et dans le trou sur le côté de

la barre (5). Répétez à l’autre bout de la barre. Placer l’assemblage de la barre murale sur les supports et serrer les vis de réglage (8).

24”

(610cm)

24”

(610cm)
