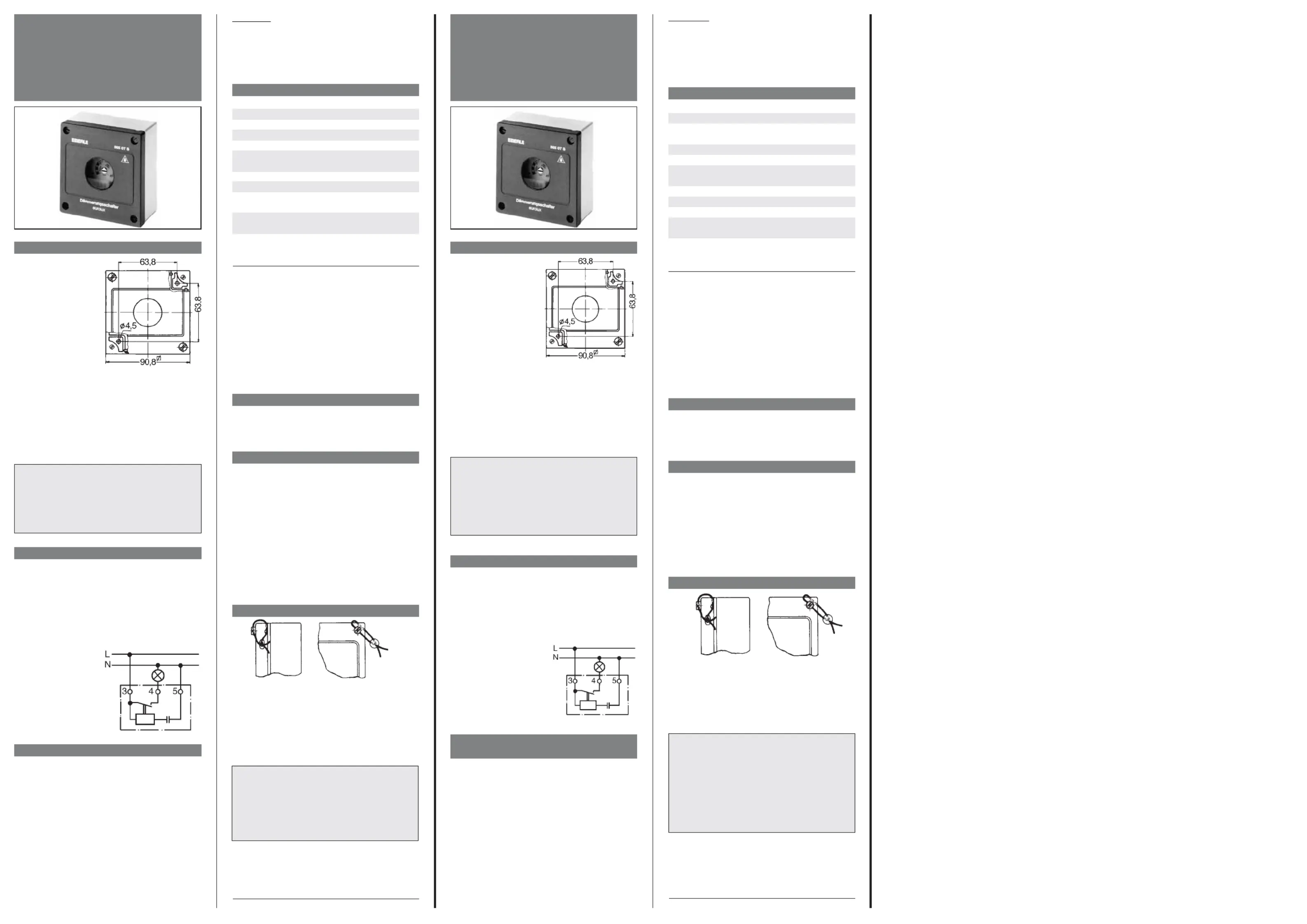

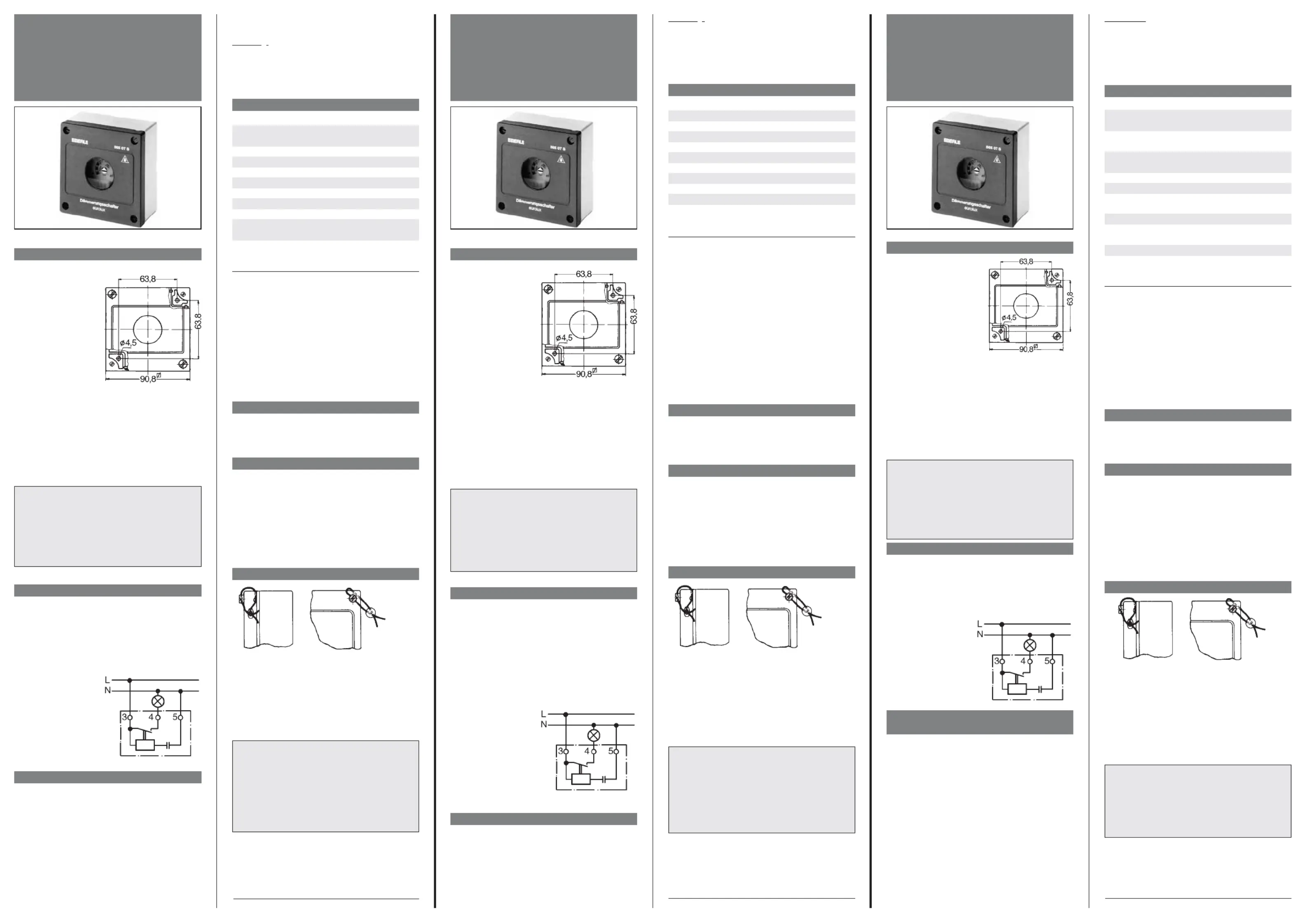

Installatie- en bedieningshandleiding
Schemerschakelaar
Type 565 07 S
1. Montage
De schemerschakelaar mag alleen op vlakke, verticale en naar het noorden wijzende oppervlakken
(huiswand) gemonteerd worden en mag bij voorkeur niet blootgesteld worden aan
direct zonlicht.
Monteer het apparaat niet onder een hoogte van 3 m en niet op een plek die door
bomen of heesters in de schaduw staat. Anders wordt de schemerschakelaar 's
morgens te laat uitgeschakeld!
De bevestigingsgaten (4,5 mm Ø) zijn zichtbaar nadat de behuizingdeksel (4
schroeven) verwijdert is. Waarschuwing: het licht van de in te schakelende lamp
mag het zichtvenster niet verlichten!
WAARSCHUWING: het apparaat mag uitsluitend door een vakman geïnstalleerd of geplaatst worden.
Hierbij dienen de locale veiligheidsvoorschriften in acht worden genomen. Deze onafhankelijk te
monteren elektronische schemerschakelaar dient voor het schakelen van verlichtingssystemen. Hij
werkt volgens het type 1 C.
2. Aansluiting
De kabeltoevoerleiding (met max. 3 x 2,5 mm²) mag alleen vanaf de onderkant als
vaste montage uitgevoerd worden. Alleen dan kan een waterdichte montage
gegarandeerd worden. Het doorlussen van een aardeverbinding is niet mogelijk.
Hiertoe moet de behuizing onder de klemmen 3, 4, 5 uitgebroken worden en de
rubberen afdichting geplaatst worden. De aansluiting gebeurt volgens het schakelschema op het
elektronicadeksel.
3. Lichtgevoeligheid instellen
De reactiewaarde van de schemerschakelaar is vanaf fabriek ingesteld op ca. 10 Lux.
Om andere waarde in te stellen (tussen 1-100 Lux) moet het deksel verwijdert worden en dan met een
schroevendraaier instellen. Op de schaal van de elektronica-afdekking zijn verschillende Luxwaarden
opgedrukt. Deze waarden gelden echter alleen bij gesloten behuizingdeksel.
De afdekking van de elektronica mag niet verwijdert worden, omdat anders een juiste functie niet meer
gewaarborgd is.
De behuizing dient weer zorgvuldig dichtgeschroefd te worden, om het indringen van water te
voorkomen.
Let op!
Bij een fijne instelling van de schemerschakelaar, d.w.z. gewenste schakelpunt komt overeen
met de actuele helderheid, moet in acht worden genomen dat voor elke instelling de aan/uit-
schakelvertraging van ca. 30 s afgewacht moet worden.
4. Technische gegevens
Nominale spanning 220V +10%/–15%
50 Hz
Contact 1 sluiter
Nominale stroom *) 10A/250V~
Instelbereik **) ca. 1 tot 100 Lux
Schakelvertraging aan/uit ca. 30 sec.
Omgevingstemperatuur –30 tot +55 °C
Beschermingsgraad IP 54
Berekende impulsspanning 2,5 KV
Brinell testtemperatuur 75°C
Spanning en stroom voor
EMV- interferentietests 230 V; 0,1 A
*) Gloeilampen max. 1600 W
Kwiklamp max. 1000 W
Natriumlamp max. 200 W
Neonlampen ongecompenseerd max. 1000 W
gecompenseerd max. 600 W
in duo-schakeling max. 2000 W
**) Het nominale werkgebied van een schemerschakelaar ligt bij de toepassing voor buiten tussen ca.
7-30 Lux. Met het instelbereik van ca. 1-100 Lux is een nauwkeurige instelling voor dit bereik mogelijk.
5. Radio- ontstoring
De schemerschakelaar heeft volgens VDE 0875 de ontstoringsgraad N en komt overeen met de EG-
richtlijn 82/499 EWG.
6. Functie
Bij heldere verlichting is het relais geopend. Als de helderheid onder de ingestelde drempel komt, trekt
het relais vertraagd aan.
Als de helderheid boven de ingestelde drempel komt, valt het relais vertraagd af.
Door de vertraging wordt het ongecontroleerd schakelen door kortstondige verlichting (bijv.
autoschijnwerpers, bliksem) voorkomen.
7. Behuizing verzegelen
1. Vervang de rechter schroef van het deksel door het meegeleverde
loodje (met een dwarsgaatje).
2. Trek de zegeldraad door het kanaal in het deksel en door het loodje en
maak het loodje vast.
Belangrijk!
Aanbevolen wordt, het apparaat in de privé- omgeving te gebruiken voor bijv. de verlichting
van inritten, garages, etalages enz.
Bij commercieel gebruik en voor openbare inrichtingen, zoals straatverlichting, verlichting bij
waarschuwingsborden bevelen wij aan om de schemerschakelaar type 565 15 te gebruiken.
Vergissingen en verandering onder voorbehoud
