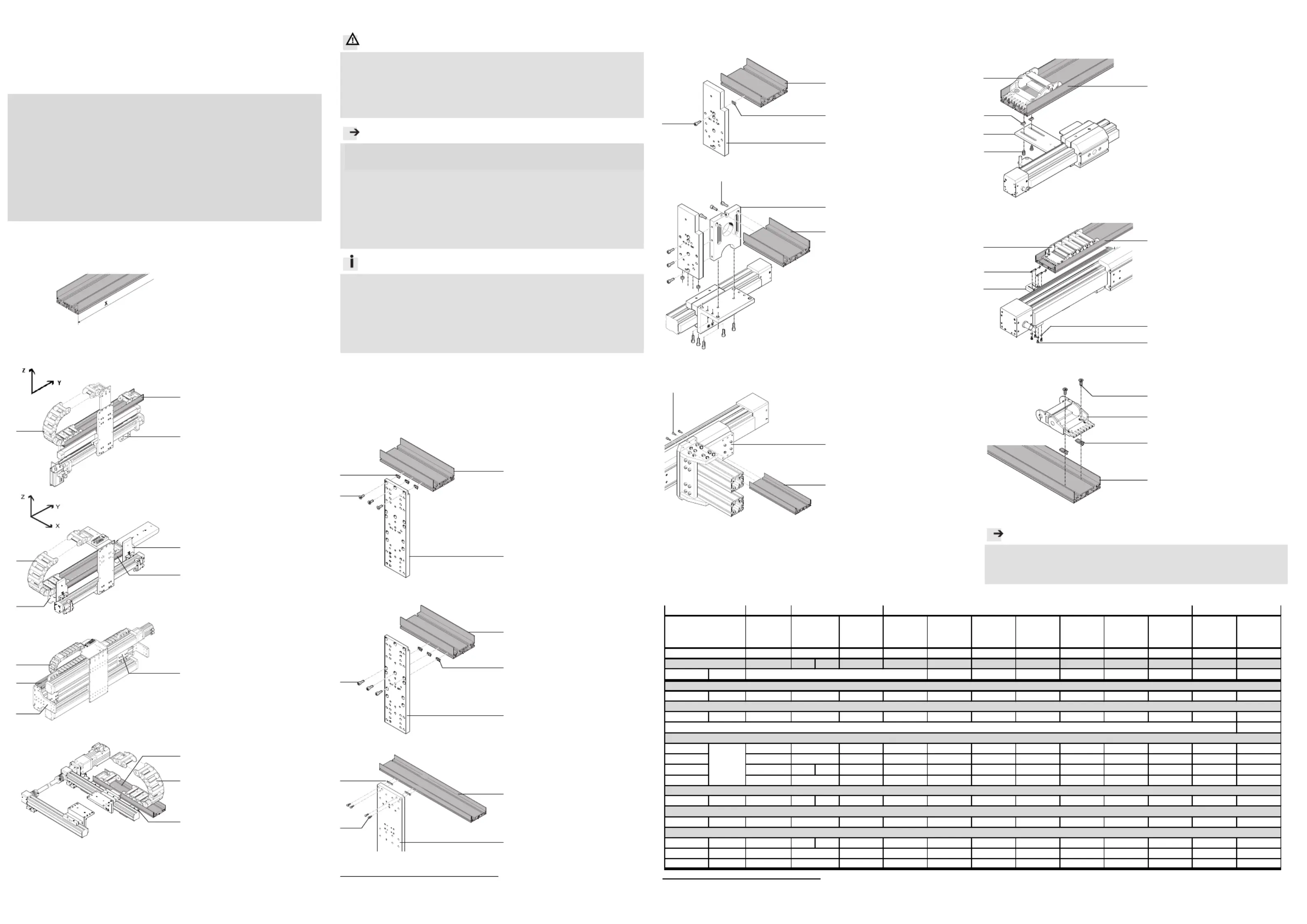

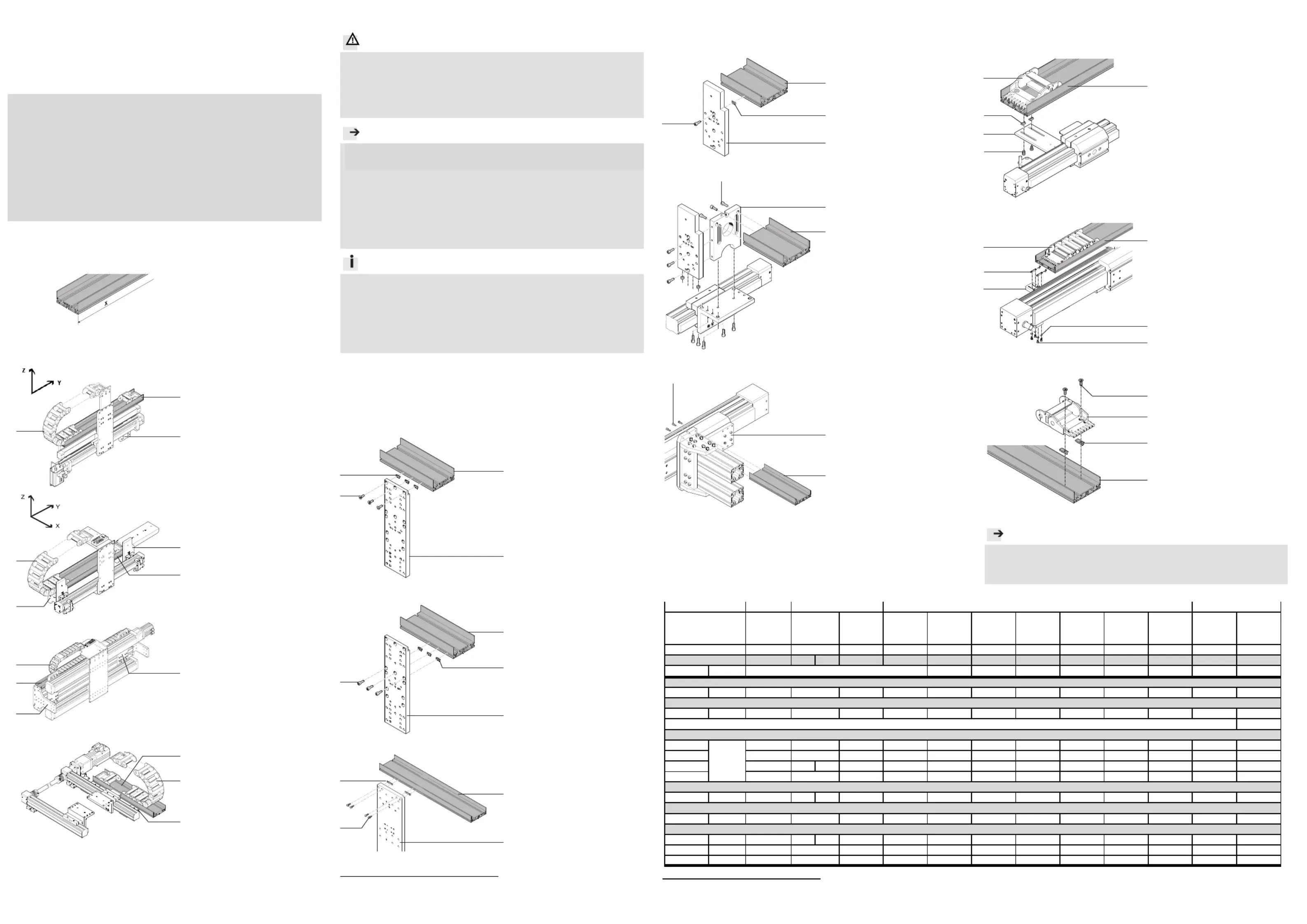

Montageanleitung (de)
744 390/ 2009-09a
†‡
Auflageprofil
HMIA-E…-X
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Auflageprofil
1a. HMIA-E
7688d_
1
1 Auflageprofil
HMIA-E…-X
1b. Montagebeispiele
7688d_3
2 Anbaukomponente
(! Tabelle)
3 Energieführungskette
(! Tabelle)
7688d_4
7688d_14
7688d_5
B
estimmungsgemäß dienen die
Auflageprofile HMIA-E 1 zur
Verlegung der E-Kette 3 beim
Aufbau von Portalsystemen in
Mono- bzw. Duo-Bauweise.
Warnung
Verletzungsgefahr durch elektrische Spannung!
•Verbinden Sie die Auflagenprofile 1 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM... (HMVS-DL...).
•Beachten Sie, dass je eine Bohrung für den Erdungsbausatz in die Aufla-
geprofile 1 gebohrt werden muss.
Hinweis
Die Befestigungsposition ist von der Ausführungsart der Antriebsachse
bzw. des Portalaufbaus (Mono- oder Duo-Bauweise) abhängig.
•Verwenden Sie nur zulässige E-Ketten 3 laut Katalog
www.festo.com/catalogue.
•Beachten Sie, :
– dass die Länge (X) der Hublänge der Y-Achse bzw. X-Achse entspricht.
– dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM... (HMVS-DL...).
Das Auflageprofil 1 enthält alle maximal erforderlichen Befestigungsele-
mente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
2. Montage
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1a
1)
7688d_6
1 Auflageprofil
HMIA-E05-X
2 Grundbausatz
HMV...-LP-DL25/40
Bild 1b
2)
7688d_7
1 Auflageprofil
HMIA-E05-X
2 Grundbausatz
HMV...-LP-DL25/40
Bild 1c
7688d_17
1 Auflageprofil
HMIA-E07-X
2 Grundbausatz
HMVD-LP-DL63
1)
bei Duo-Systeme bzw. für DGP-25 mit Wegmesssystem
2)
bei Mono-Systeme bzw. für DGP-25 ohne Wegmesssystem
Bild 2
Bild 2a
7688d_9
1 Auflageprofil
HMIA-E07-X
2 Grundbausatz
HMV...-RP/FP-DL25/40
Bild 2b
7688d_8
1 Auflageprofil
HMIA-E07-X
2 Versteifungsbausatz
HMVV-RP/FP
•Kürzen Sie das Auflagepro-
fil 1 gegebenenfalls auf die
exakte Länge, da es zwischen
die Anbaukomponenten 2
montiert wird.
•Schneiden Sie die Gewinde
für Schrauben (C) gegebe-
nenfalls mit einer Gewinde-
tiefe von mind. 12 mm an den
Sägeschnittstellen nach.
Bild 3
7688d_15
1 Auflageprofil
HMIA-E07-X
2 Befestigungswinkel
HMVW-DL63-2
•Kürzen Sie das Auflagepro-
fil 1 gegebenenfalls auf die
exakte Länge, da es zwischen
die Anbaukomponenten 2
montiert wird.
•Schneiden Sie ggf. die Ge-
winde für Schrauben (C) ge-
gebenenfalls mit einer Ge-
windetiefe von mind. 12 mm
an den Sägeschnittstellen
nach.
3
3)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
Bild 4
Bild 4a
7688d_10
1 Auflageprofil
HMIA-E07-X
2 Installationsbausatz
HMIXB-RP/FP
3 Energieführungskette
E07
Bild 4b
7688d_8
1 Auflageprofil
HMIA-E07-X
HMIA-E10-X
2 Installationsbausatz
HMIXB-RP/FP-2
3 Energieführungskette
E07/E10
Bild 5
7688d_11
1 Auflageprofil
HMIA-E…-X
3 Energieführungskette
E…
Hinweis
Nach der Montage:
•Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die Installa-
tion bzw. das leichte Abrollen der Energieführungsketten.
13918d_7
Linienportal
Y
-Achse
2
3
D
F
1
2
2
1
D
F
1
2
C
2
3
F
C
1
1
E
C
F
3
C
1
2
2
HMIA-E03-X
E03 E05 E07 E10
5 1a 1b 5 1c 2a 2b 3 4a 4b 5 4b 5
M
A
3
)
[Nm]
M6x16 6,0 2x 2x 2x 2x
NST-8_M6 2x 2x 2x 2x
M5x8 2x
M5x10 2x 4x
M5x14 3x 1x
M5x16 4x 3x 3x
M5x14 3,0 3x
B5,3 2x 4x
HMBN-5-M5 3x 3x 1x
NST-5-M5 2x
MUP-32/40 2x 1x 2x
HMIA-E10-XHMIA-E05-X
HMVD-
LP-
DL63
HMIA-E07-X
HMV...-
RP/FP-
DL25/40
HMV...-
LP-
DL25/40
HMIXB-
RP/FP-2
E Scheibe nach DIN 125
D Senkschraube nach DIN 7991
Befestigungselemente im Lieferumfang der Anbaukomponenten
2
Anbaukomponente
3
E-Kette
HMVV…-
RP/FP
HMVW-
DL63-2
HMIXB-
RP/FP-2
F Nutenstein
A Senkschraube nach DIN 7991
1
Auflageprofil
C Zylinderschraube nach DIN 912
C Nutenstein
6,0
HMIXB-
RP/FP
1
2
1
F
C
B
A
1
3
32895d_2
Raumportale Y-Achse
Raumportal X-Achse
2
2
3
1
1
3
2
2
3
2
D
F
1
2
1
