Side 1/2

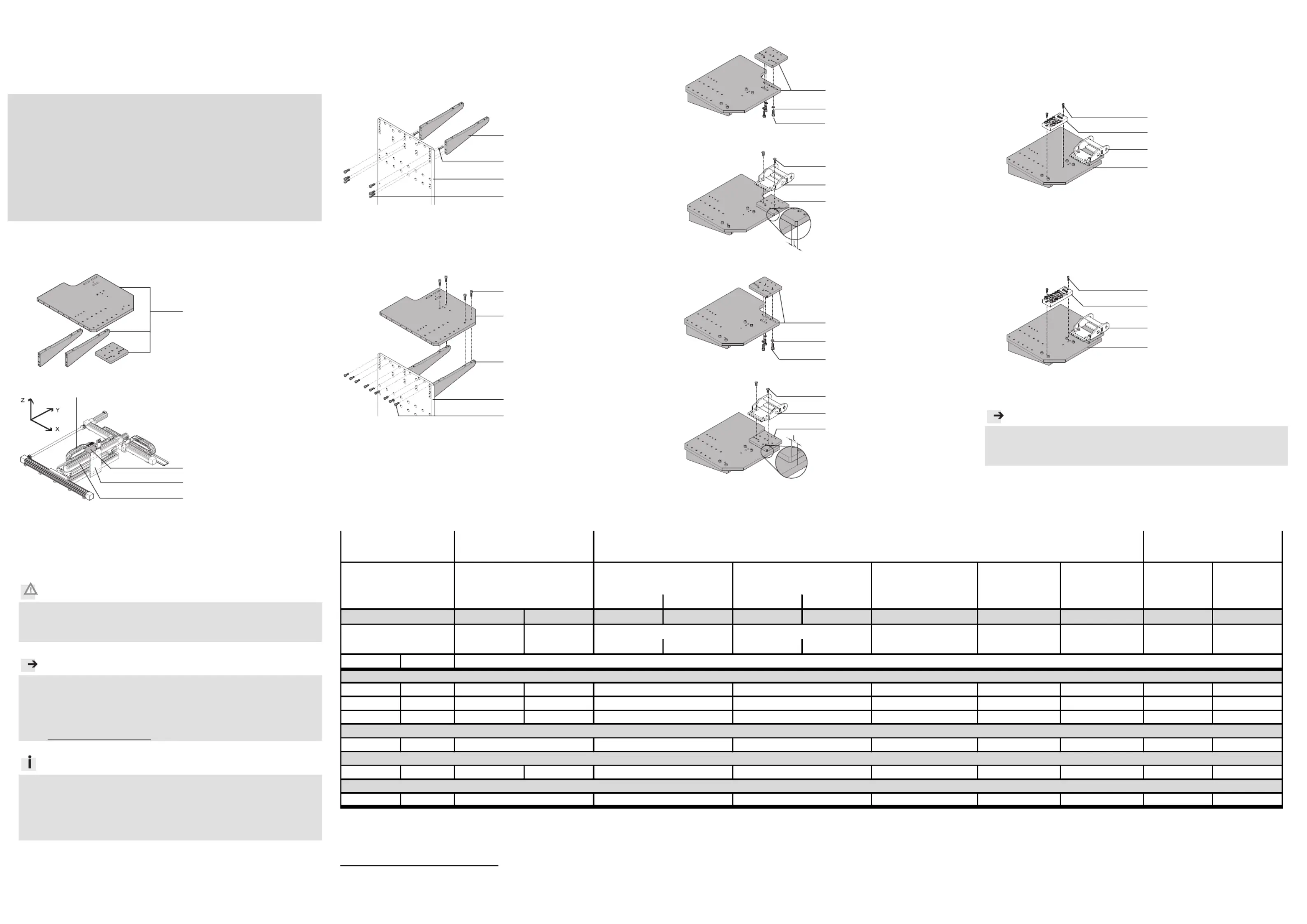

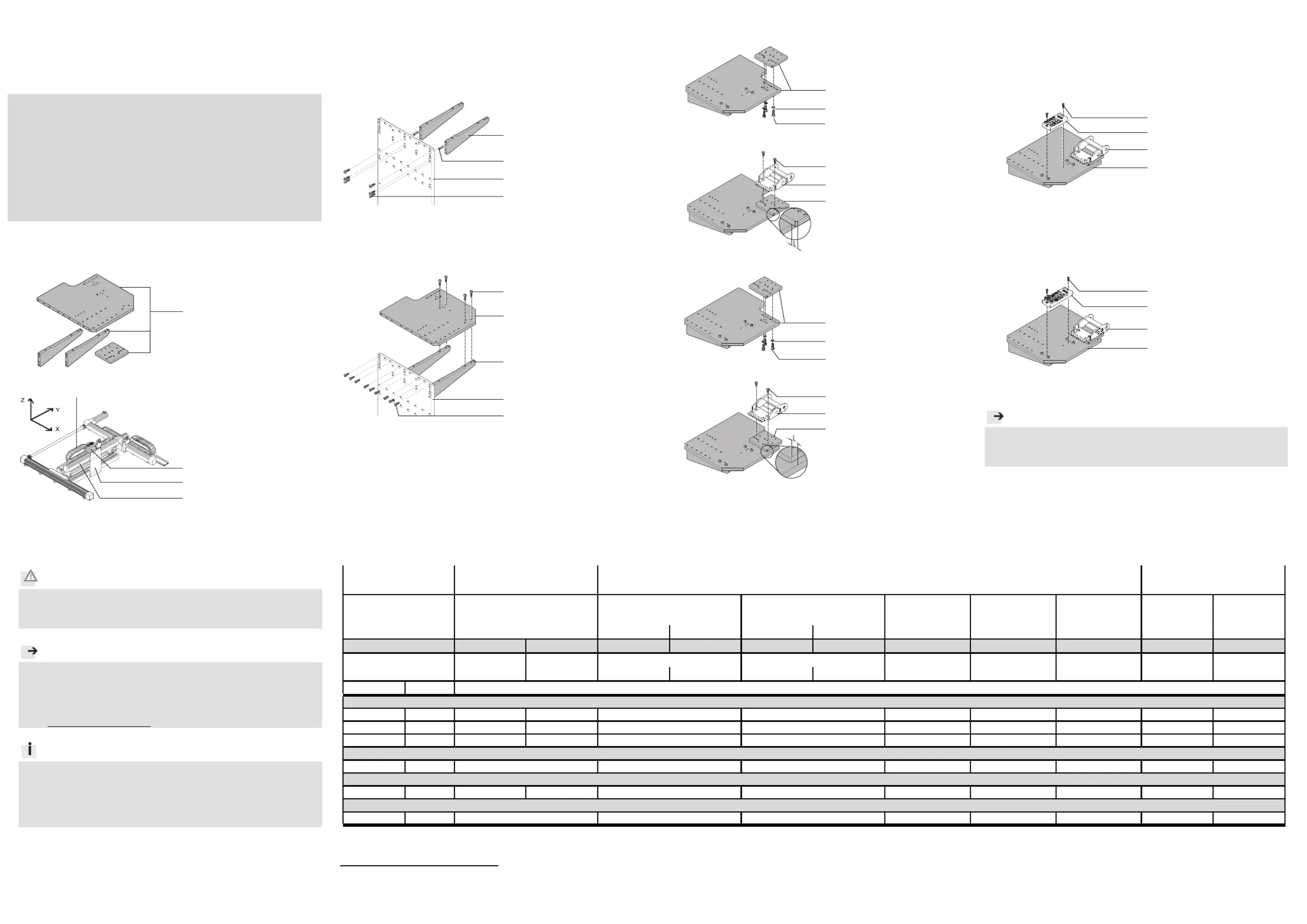

Montageanleitung (de)
744 380 / 2009-09NH
†‡
Installationsbausatz
HMIY-RP/FP-E07
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Installationsbausatz
1a. HMIY-RP/FP-E07
13912d_2
1 Installationsbausatz
HMIY-RP/FP-E07
1b. Montagebeispiel
13912d_1
2 Adapterbausatz
HMVS-DL63
3 Antriebseinheit
(! Tabelle)
4 Energieführungskette
E07
Bestimmungsgemäß dient der
Installationsbausatz
HMIY-RP/FP-E07 1 zur Befesti-
gung der E-Kette 4 beim Auf-
bau von Portalsystemen in
Duo-Bauweise.
Vorsicht
Verletzungsgefahr durch elektrische Spannung.
•Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM…63… (HMVS-DL63).
Hinweis
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zu-
lässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
•Verwenden Sie nur zulässige E-Ketten 4 laut Katalog
!www.festo.com/catalogue.
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM…63… (HMVS-DL63).
Der Bausatz 1 enthält alle maximal erforderlichen Befestigungselemente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
2. Montage Installationsbausatz 1
1
1
11
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombina-
tion (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1 a
13912d_2
1 Installationsbausatz
HMIY-RP/FP-E07
2 Adapterbausatz
HMVS-DL63
Bild 1 b
13912d_3
1 Installationsbausatz
HMIY-RP/FP-E07
2 Adapterbausatz
HMVS-DL63
1)2
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
2)
Die Antriebseinheit 3 ist keine direkte Anbaukomponente für den Bausatz 1.
Bild 2
13912d_5
1 Installationsbausatz
HMIY-RP/FP-E07
3 Antriebseinheit
DGPL-63-…-KF
DGC-63-…-KF
DGE-63-…-SP-KF
DGE-63-…-ZR-KF
13912d_6
1 Installationsbausatz
HMIY-RP/FP-E07
4 E-Kette
E07
•Halten Sie das Maß L abhän-
gig von Ihrer Antriebsein-
heit 3 ein (!Tabelle).
Bild 3
13912d_8
1 Installationsbausatz
HMIY-RP/FP-E07
3 Antriebseinheit
DGPL-50-…-KF
DGC-50-…-KF
DGE-63-…-ZR-RF
13912d_9
1 Installationsbausatz
HMIY-RP/FP-E07
4 E-Kette
E07
•Halten Sie das Maß L abhän-
gig von Ihrer Antriebsein-
heit 3 ein (!Tabelle).
3. M
ontage Anbaukomponenten 5
5
5
55 – 6
6
6
66
•W
ählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombina-
tion (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 4
13912d_10
1 Installationsbausatz
HMIY-RP/FP-E07
5 Multipolverteiler
MPV-E/A08-M8
4 E-Kette
E07
Bil
d 5
13912d_11
1 Installationsbausatz
HMIY-RP/FP-E07
5 Multipolverteiler
MPV-E/A12-M8
4 E-Kette
E07
Hinweis
Nach der Montage:
•Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die In-
stallation bzw. das leichte Abrollen der Energieführungsketten.
2 5 5
50 63 50 63 63 63 63
1a 1b 3 2 3 2 2 2 3 4 5
E-Kette
4
Maß L [mm] 17,5 4,5 13,5 17,5
M
A
1)
[Nm]
M4x16 3 2x 2x
M5x16 6 9x
M6x20 10 6x 4x 3x 3x 3x 3x 3x
M6x16 6 2x 2x 2x 2x 2x
6m6x24 2x
B6,4 3x 3x 3x 3x 3x
MPV-E/A08-M8 MPV-E/A12-M8
–– ––
C Zylinderstift nach DIN 7
1
HMIY-RP/FP-E07
––
E07
HMVS-DL63
1
HMIY-RP/FP-E07
DGE-...-...-SP-KF-
2)
E07
3
DGPL-...-...-KF-
2)
Bausatz
3
DGE-...-...-ZR-RF-
2)
DGC-...-...-KF-
2)
DGE-...-...-ZR-KF-
2)
4,5
3
Anbaukomponente/
Antriebseinheit Y-Achse
2)
B Senkschraube nach DIN 7991
––
E07 E07 E07
3 3
1
HMIY-RP/FP-E07
D Scheibe nach DIN 125
4,5
A Zylinderschraube nach DIN 912
9
1
2
1
C
1
1
A
A
1
A
D
4
1
B
1
1
4
B
5
1
2
4
3
1
4
A
A
5
4
1
A
2
D
A
3289d_5
Raumportal
