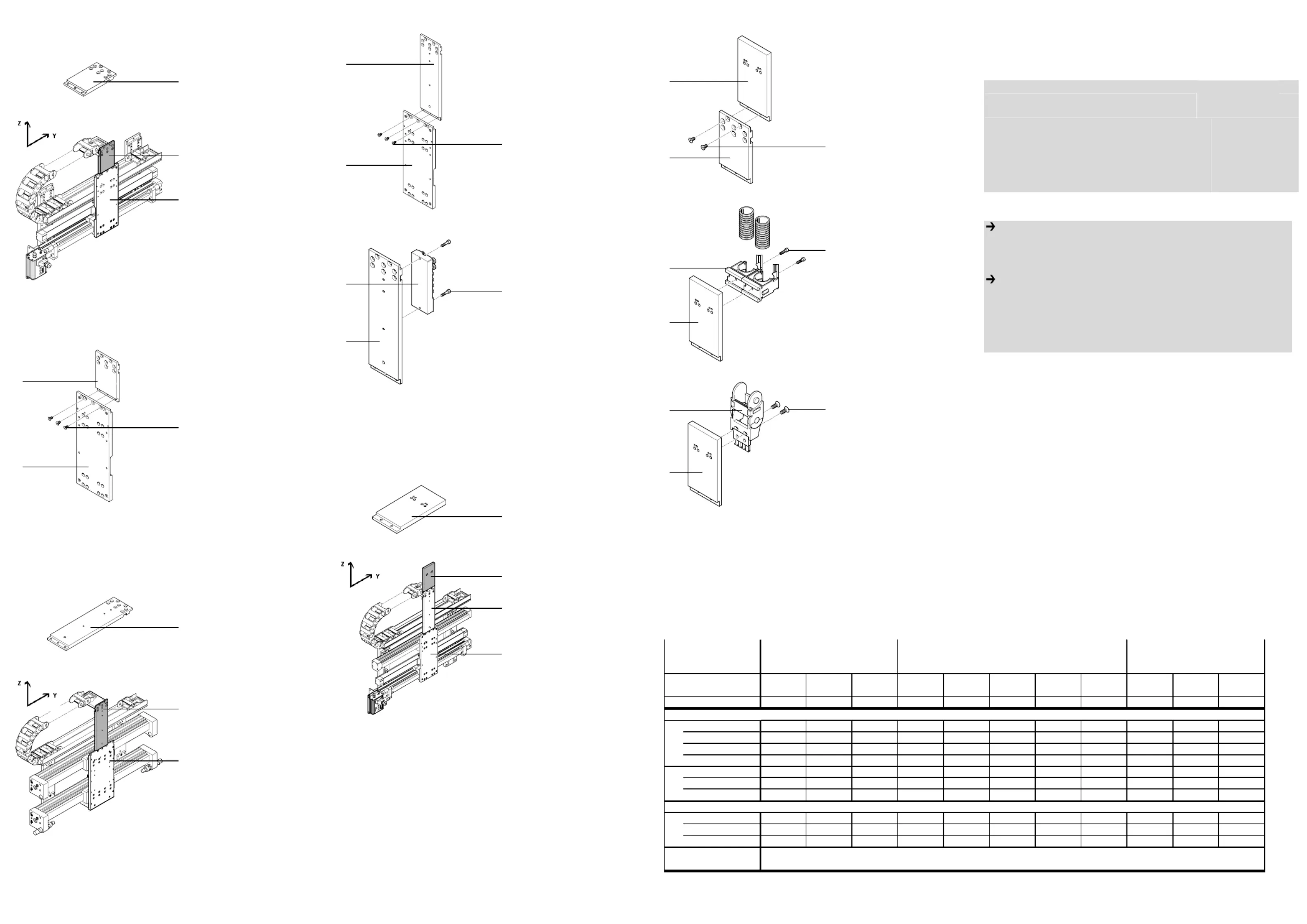

1. Installationsbausatz HMIM-LP
1.a. HMIM-LP mit Montagebeispiel im Linienportalsystem
1 In
stallationsbausatz
HMIM-LP
inklusive Befestigungs-
elemente A-B (siehe Ta-
belle).
4 Ad
apterbausatz
HMVS-DL25/40
Bestimmungsgemäß dient
der Installationsbausatz 1
als Verlängerungssteg beim
Aufbau von Linienportalsys-
temen in Mono-Bauweise
1)
Mit dem Installationsbausatz 1 schaffen Sie einen Höhenausgleich, damit
der erforderliche Biegeradius der Energieführungskette eingehalten werden
kann.
1.b. Befestigungsschnittstellen für HMVS-DL...
1 I
n
stallationsbausatz
HMIM-LP
4 Adapterbausatz
HMVS-DL25/40
•Lesen Sie dazu die Monta-
geanleitung des Adapter-
bausatzes HMVS-DL25/40.
1.c. Befestigungsschnittstellen für HMIO-AP-...
•Lesen Sie dazu die Montageanleitung des Installationsbausatzes HMIO-AP.
2. Installationsbausatz HMID-LP
2.a. HMID-LP mit Montagebeispiel im Linienportalsystem
2 In
stallationsbausatz
HMID-LP
inklusive Befestigungs-
elemente A-B (siehe Ta-
belle).
4 Ad
apterbausatz
HMVS-DL25/40
Bestimmungsgemäß dient
der Installationsbausatz 2
als Verlängerungssteg beim
Aufbau von Linienportalsys-
temen in Duo-Bauweise.
Mit dem Installationsbausatz 2 schaffen Sie einen Höhenausgleich, damit
der erforderliche Biegeradius der Energieführungskette eingehalten werden
kann.
2.b. Befestigungsschnittstellen für HMVS
-DL...
2 In
stallationsbausatz
HMID-LP
4 Adapterbausatz
HMVS-DL25/40
•Lesen Sie dazu die Monta-
geanleitung des Adapter-
bausatze
s
HMVS-DL25/40.
2.c. Befestigungsschnittstellen für MPV-...
2 I
n
stallationsbausatz
HMID-LP
4 Multipolverteiler
MPV-...
2.d. Befestigungsschnittstellen für HMVZ-... und HMIO-AP-...
•L
esen Sie dazu die Montageanleitungen dieser Anbaukomponenten.
3.
Installationsbausatz HMIZB-E03
3.a. HMIZB-E03 mit Montagebeispiel im Linienportalsystem
3 In
stallationsbausatz
HMIZB-E03
inklusive Befestigungs-
elemente A-B (siehe Ta-
belle).
1 bzw
. 2
Installationsbausatz
HMI..-LP
4 Adapterbausatz
HMVS-DL25/40
Bestimmungsgemäß dient
der Installationsbausatz 3
als Verlängerungssteg beim
Aufbau von Portalsystemen
mit Z-Achsen.
Mit dem Installationsbausatz 3 und entsprechenden Bausätzen ( z.B.
Klemmschellen MKRS-..-B ), befestigen Sie Kabelschutzschläuche und Ener-
gieführungsketten der Z-Achsen.
3.b. Befestigungsschnittstellen für HMI..-LP
1 bzw
. 2
Installationsbausatz
HMI..-LP
3 Installationsbausatz
HMIZB-E03
3.c. Befestigungsschnittstellen für MKRS-..-B
3 In
stallationsbausatz
HMIZB-E03
4 Klemmschellen
2) 3)
MKRS-..-B
3.d. Befestigungsschnittstellen für Energieführungsketten
3 In
stallationsbausatz
HMIZB-E03
4 E-Kette
3)
Hinweis
Nach der Montage:
• Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die Instal-
lation bzw. das leichte Abrollen der Energieführungsketten.
Hinweis
• Verwenden Sie nur zulässige Energieführungsketten laut Katalog.
• Beachten Sie:
- dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
- dass Befestigungselemente bei manchen Kombinationen übrig bleiben.
- zur Erdung, die Montageanleitung des Erdungsbausatzes.
Montageanleitung (de)
688603 / 2005-02NH
†‡
Installationsbausätze
HMI..-LP und HMIZB-E03
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
1
Installationsbausätze
Typ
Teile-Nr.
4
4
4
44
Anbaukomponenten
Typ HMVS-DL... HMIO-AP-... HMIZB-E03 HMVS-DL... HMIO-AP-... HMIZB-E03 HMVZ-... MPV-... HMI..-LP
MKRS-..-B
3)
E-Kette
3)
Schnittstelle 1.b. 1.c 3.b. 2.b. 2.d 3.b. 2.d 2.c. 3.b. 3.c. 3.d.
Zylinderschrauben
M4x16 DIN 912
1x
2)
M4x18 DIN 912 2x
M6x14 DIN 912 1x
Senkschrauben
M5x10 DIN 7991 3x 3x 2x
M6x16 DIN 7991 2x
Senkschrauben
M5x10 DIN 7991 2x 2x
M5x20 DIN 7991 3x 3x
M4 M5 M6
2,9 5,8 10
1) Nur in Verbindung mit dem Wegmesssystem MLO-POT-TLF.
2) Sie können maximal 2 Klemmschellen MKRS-..-B befestigen. Beachten Sie, dass die Stückzahl in der Tabelle pro Klemmschelle angegeben ist.
3) Bei Mono-Systemen ohne SPC müssen diese Installationselemente der Z-Achsen am Grundbausatz HMVZ-... angebunden werden.
3
3
3
33
HMIZB-E03
539364
Anzugsdrehmomente in Nm
C
Befestigungselemente im Lieferumfang der Anbaukomponenten
Gewinde
1
1
1
11
HMIM-LP
1)
2
2
2
22
B
Befestigungselemente im Lieferumfang der Bausätze
HMID-LP
539363 539365
A
3
3
1
-
2
3
B
3
4
B
1
4
B
2
4
B
2
4
A
3
4
A
2
2
4
4
1
-
2
4
