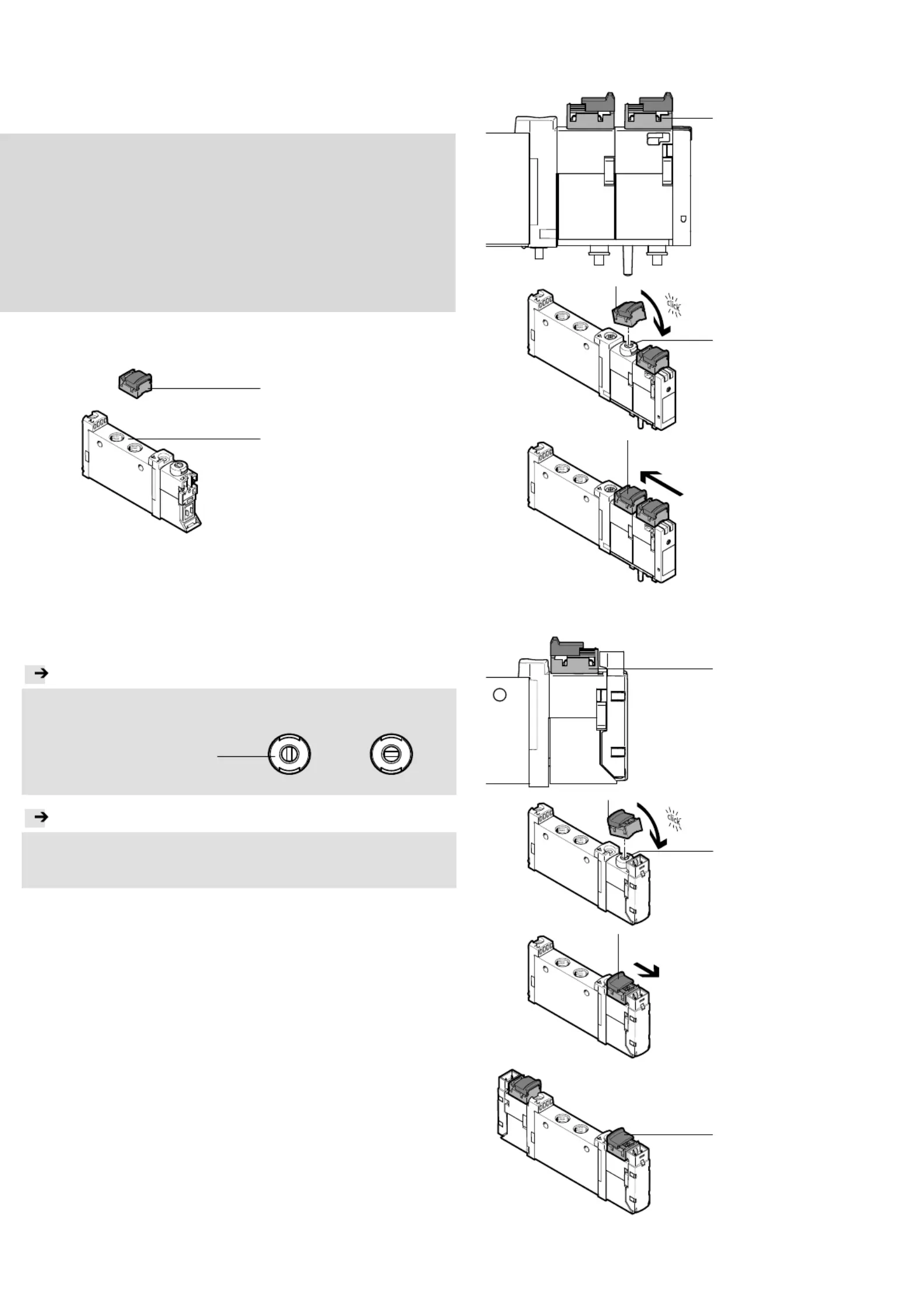

Montageanleitung (Original: de)
8025889
1310NH
†‡
Abdeckkappe
VAMC-L1-CD
Festo & Co.SE KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. T
eileliste
18956d_1
1 Abdeckkappe (10x)
18956d_2
Nicht im Lieferumfang:
2 Magnetventil mit
Vorsteuerung
MHA1-...
(1x)
2. Bestimmu
ngsgemäße Verwendung
Abdeckkappe:
M
anuelle rastende Betätigung des Magnetventils 2.
3. Hinweise z
ur Montage
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
Druckluft vor Montagearbeiten abschalten.
Handhilfsbetätigung (A) vor
der Montage auf unbetätigt
stellen.
unbetätigt betätigt
18956d_10
Hinweis
Demontage der Abdeckkappe 1 nicht möglich.
Dies führt zur Beschädigung der Abdeckkappe 1.
Sachgemäß montieren ( Abschnitt 4).
4. Montage
4a. Montage allgemein
18956d_3
Abdeckkappe 1 wie darge-
stellt montieren
(Hinweis).
Ausnahme Ab
schnitt 4b.
18956d_4
Abdeckkappe 1 einseitig
an die Nut der Handhilfsbe-
tätigung (A) ansetzen.
Abdeckkappe 1 kippen bis
sie einrastet.
18
956d_5
Schieber (B) zur Betätigung
in Pfeilrichtung bewegen.
4b. Montage mit einer Elektrik-Anschlu
ssplatte VAVE-L1 … -L3
18956d_6
Abdeckkappe 1 wie darge-
stellt montieren
(Hinweis).
18956d_7
Abdeckkappe 1 einseitig
an die Nut der Handhilfsbe-
tätigung (A) ansetzen.
Abdeckkappe 1 kippen bis
sie einrastet.
18
956d_8
Schieber (B) zur Betätigung
in Pfeilrichtung bewegen.
18956d_9
Bei 2 Magneten:
Abdeckkappen 1 symmet-
risch montieren.
1
2
1
A
1
A
1
1
1
A
B
B
