Side 1/40

GA-Z97-HD3

GA-H97-HD3

使用手冊

Rev. 1001

12MC-Z97HD3-1001R

GA-Z97-HD3 GA-H97-HD3

版權

本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。

責任聲明

本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。

本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。

本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。

未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用手冊內容。



為了協助您使用技嘉主機板，請仔細閱讀【使用手冊】。



產品相關資訊，請至網站查詢：http://www.gigabyte.tw/

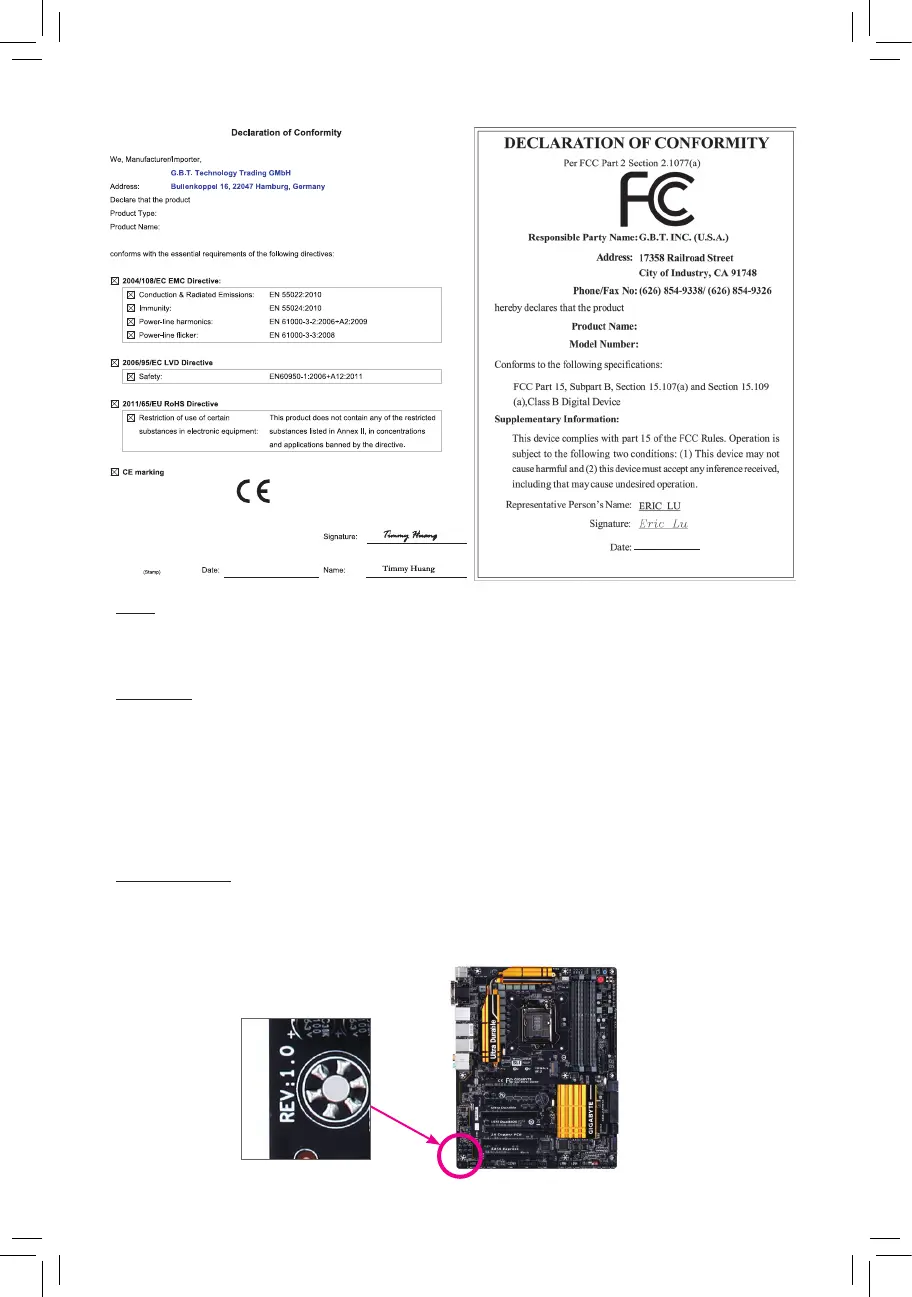

產品版本辨識

您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數字，例如標示「REV : 1.0」，意

即此主機板的版本為1.0。當您要更新主機板的BIOS、驅動程式或參考其他技術資料時，請注意產品版

本的標示。

範例：

Motherboard

GA-Z97-HD3

GA-H97-HD3

Apr. 10, 2014

Motherboard

GA-Z97-HD3

GA-H97-HD3

- 3 -

GA-Z97-HD3/GA-H97-HD3主機板配置圖 ...................................................................4

GA-Z97-HD3/GA-H97-HD3主機板功能方塊圖 ..........................................................5

第一章硬體安裝 .......................................................................................................6

1-1 安裝前的注意須知 ......................................................................................... 6

1-2 產品規格 .......................................................................................................... 7

1-3 安裝中央處理器 ............................................................................................. 9

1-4 安裝記憶體模組 ........................................................................................... 10

1-5 安裝擴充卡 .................................................................................................... 10

1-6 後方裝置插座介紹 ....................................................................................... 10

1-7 插座及跳線介紹 ........................................................................................... 12

第二章 BIOS 組態設定 ............................................................................................17

2-1 開機畫面 ........................................................................................................ 18

2-2 M.I.T. (頻率/電壓控制) .................................................................................. 18

2-3 System Information (系統資訊) ...................................................................... 23

2-4 BIOS Features (BIOS功能設定) ..................................................................... 24

2-5 Peripherals (整合週邊設定) .......................................................................... 27

2-6 Power Management (省電功能設定) ............................................................ 29

2-7 Save & Exit (儲存設定值並結束設定程式) ............................................... 31

第三章建構SATA硬碟 ............................................................................................32

3-1 建構SATA硬碟................................................................................................ 32

3-2 驅動程式安裝 ................................................................................................ 34

管理聲明 .................................................................................................................. 35

技嘉產品台灣地區保固共同條款 ....................................................................... 39

技嘉科技全球服務網............................................................................................. 40

Produkspesifikasjoner

Merke:	Gigabyte
Kategori:	Hovedkort
Modell:	GA-H97-HD3
Bredde:	305 mm
Dybde:	190 mm
Maksimal oppløsning:	4096 x 2160 piksler
Strømkildetype:	ATX
Antall USB 2.0-porter:	2
Antall HDMI-porter:	1
Hodetelefonutganger:	6
HDMI-versjon:	1.4a
Maksimalt internminne:	32 GB
Forhåndsinstallert programvare:	Norton® Internet Security (OEM version)\r\nIntel® Rapid Start Technology\r\nIntel® Smart Connect Technology\r\nIntel® Smart Response Technology\r\nIntel® Small Business Advantage
Lydbrikke:	Realtek ALC887
Antall skjermer som støttes:	3
Komponent for:	PC
Støttede minnetyper:	DDR3-SDRAM
Hovedkort formfaktor:	ATX
Antall minnespor:	4
BIOS-type:	UEFI AMI
ACPI-versjon:	5.0
Antall SATA-tilkoblinger:	6
USB 2.0-tilkoblinger:	3
Antall parallelle ATA-tilkoblinger:	1
Antall DVI-D-porter:	1
Antall VGA (D-Sub)-porter:	1
Mikrofon, linje-inn-støpsel:	Ja
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	1
prosessorprodusent:	Intel
Antall PS/2-porter:	1
Støttede Windows operativsystemer:	Ja
RAID-nivåer:	0, 1,5, 10
Minnekanaler:	Tokanals
Kompatible prosessorserier:	Intel® Celeron®
Prosessorstøpsel:	LGA 1150 (kontakt H3)
Støttede lagringsgrensesnitt:	SATA
Ethernet/bredbåndsforbindelse:	Ja
BIOS minnestørrelse:	64 Mbit
Serieport-headers:	1
Støttede minneklokkehastigheter:	1333,1600 MHz
Systemkort kretsoppsett:	Intel® H97
Minnesportype:	DIMM
Hovedkort-chipsettfamilie:	Intel
Lyd-utgang kanaler:	7.1 kanaler
Antall COM-tilkoblinger:	1
ATX strømtilkobling (24-pin):	Ja
PCI Express x16 slots:	1
PCI Express x1 slots:	3
Antall USB 3.2 Gen 1 (3.1 Gen 1)Type-A-porter:	4
CPU viftetilkobling:	Ja
Maks. skjermkortminne:	1000 MB
Lydtilkobling på fremsiden:	Ja
USB 3.2 Gen 1 (3.1 Gen 1)-kontakter:	1
Støtter parallellprosesseringsteknologi:	2-Way CrossFireX
S/PDIF ut-tilkobling:	Ja
EPS strømtilkobling (8-pin):	Ja
PCI-X slots:	2
