Side 1/44

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / Assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15

SV Bruksanvisning / Monteringsanvisning 16

LT Vartotojo instrukcija / Montavimo instrukcijos 17

HR Upute za uporabu / Uputstva za instalaciju 18

RO Manual de utilizare / Instrucţiuni de montare 19

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20

SL Navodilo za uporabo / Navodila za montažo 21

ET Kasutusjuhend / Paigaldusjuhend 22

LV Lietošanas pamācība / Montāžas instrukcija 23

SR Uputstvo za upotrebu / Uputstvo za montažu 24

NO Bruksanvisning / Montasjeveiledning 25

BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28

AR / 29

TR Kullanım kılavuzu / Montaj kılavuzu 30

HU Használati útmutató / Szerelési útmutató 32

HE / 33

Lesezeichen

Deutsch 2

Français 3

English 4

Italiano 5

Español 6

Nederlands 7

Dansk 8

Português 9

Polski 10

Česky 11

Slovensky 12

中文 13

Русский 14

Suomi 15

Svenska 16

Lietuviškai 17

Hrvatski 18

Română 19

Ελληνικά 20

Slovenski 21

Estonia 22

Latvian 23

Srpski 24

Norsk 25

БЪЛГАРСКИ 26

日本語 27

Shqip 28

 29

Türkçe 30

Magyar 32

 33

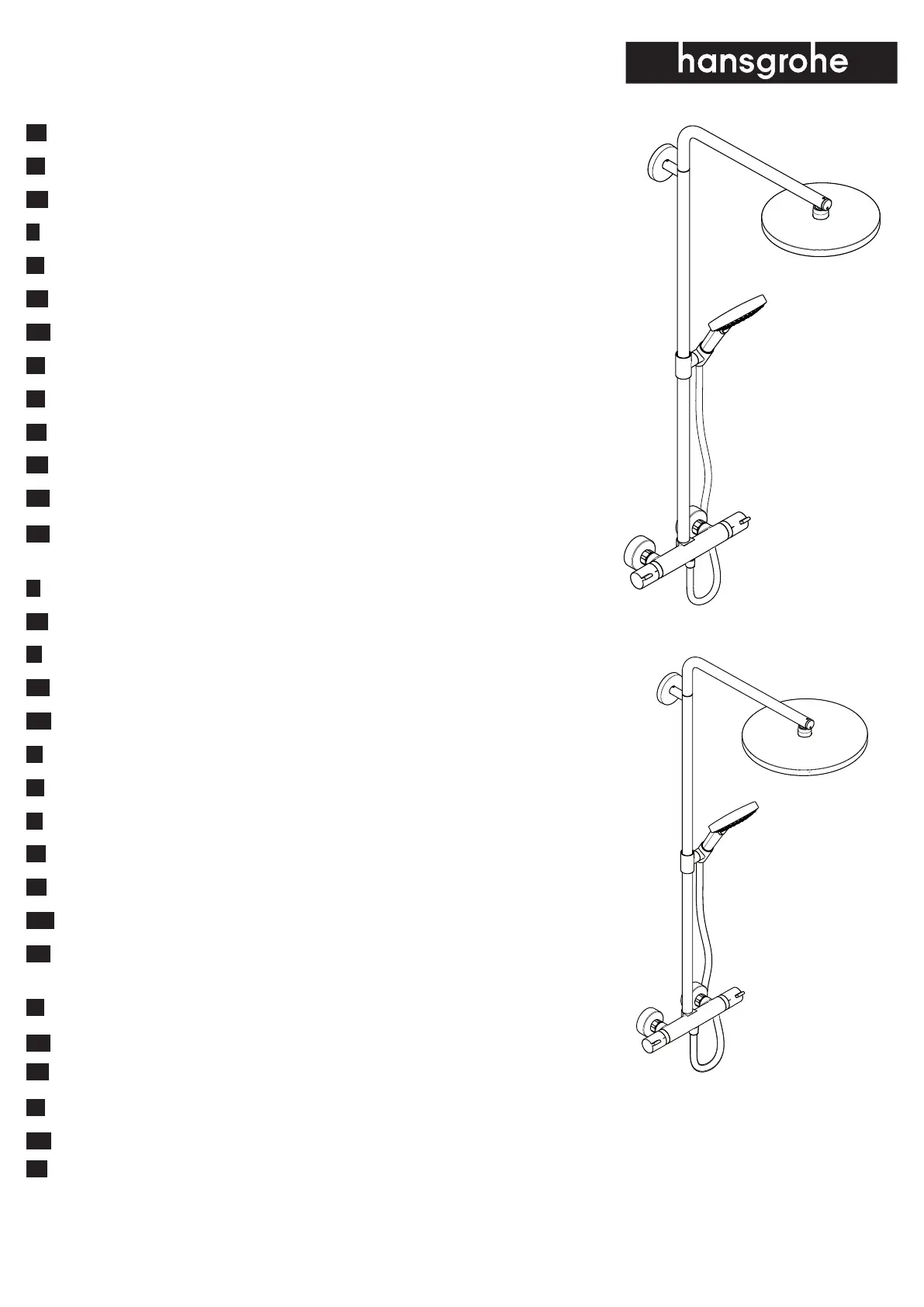

Raindance Select S 240 2jet Showerpipe

27129XXX

Raindance Select S 300 2jet Showerpipe

27133XXX

Deutsch

Montage (siehe Seite 34)

Sicherheitshinweise

 Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen

Handschuhe getragen werden.

 Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken

eingesetzt werden.

 Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf nicht

mit weiteren Gegenständen belastet werden!

 Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen

Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,

die unter Alkohol- oder Drogeneinﬂuss stehen, dürfen das Produkt nicht

benutzen.

 Der Kontakt der Brausestrahlen mit empﬁndlichen Körperstellen (z. B. Augen)

muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause

und Körper eingehalten werden.

 Das Produkt darf nicht als Haltegriﬀ benutzt werden. Es muss ein separater

Haltegriﬀ montiert werden.

 Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen

müssen ausgeglichen werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.

Nach dem Einbau werden keine Transport- oder Oberﬂächenschäden aner-

kannt.

• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,

gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.

• Die in der Montageanleitung angegebenen Montagemaße sind ideal für

Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst

werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe

die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt

werden müssen.

• Bei der Montage des Produktes durch qualiﬁziertes Fachpersonal ist darauf zu

achten, dass die Befestigungsﬂäche im gesamten Bereich der Befestigung plan

ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine

Montage des Produktes geeignet ist und keine Schwachstellen aufweist.

• Der vormontierte Filtereinsatz muss verwendet werden, um den Normdurchﬂuss

der Handbrause zu gewährleisten und um Schmutzeinspülungen aus dem

Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beein-

trächtigen und/oder zu Beschädigungen an Funktionsteilen der Handbrause

führen, für hieraus ergebende Schäden haftet Hansgrohe nicht

• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad

vorgesehen!

• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich

mit einer feinen Säge gekürzt werden.

• Bei Problemen mit dem Durchlauferhitzer oder großen Druckunterschieden muss

eine optional erhältliche Drossel (Artikelnummer 97510000) in den Kaltwasser-

zulauf eingesetzt werden.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 60°C

Anschlussmaße: 150±12 mm

Anschlüsse G 1/2: kalt rechts - warm links

Thermische Desinfektion: 70°C / 4 min

• Eigensicher gegen Rückﬂießen

• Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Safety Function (siehe Seite 36)

Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z. B.

max. 42 °C voreinstellen.

Justierung (siehe Seite 36)

Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten überprüft

werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle gemessene

Temperatur von der am Thermostaten eingestellten Temperatur abweicht.

Wartung (siehe Seite 42)

• Rückﬂussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung

mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden

(mindestens einmal jährlich).

• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermostat

von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.

Maße (siehe Seite 38)

Durchﬂussdiagramm (siehe Seite 38)



Handbrause



Kopfbrause

Serviceteile (siehe Seite 43)

XXX = Farbcodierung

000 = Chrom

140 = Brushed Bronze

340 = Brushed Black Chrome

400 = Weiß/Chrom

Sonderzubehör (nicht im Lieferumfang enthalten)

Fliesenausgleichsscheibe #95239XXX (siehe Seite 43)

Reinigung (siehe Seite 40)

Bedienung (siehe Seite 37)

Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg stellen.

Prüfzeichen (siehe Seite 44)

Störung Ursache Abhilfe

Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen

- Schmutzfangsieb der Regeleinheit verschmutzt - Schmutzfangsiebe vor dem Thermostat und auf der

Regeleinheit reinigen

- Siebdichtung der Brause verschmutzt

- Filtereinsatz der Brause verschmutzt

- Siebdichtung zwischen Brause und Schlauch reinigen

- Filtereinsatz zwischen Brause und Schlauch reinigen

Kreuzﬂuss, warmes Wasser wird bei geschlossener

Armatur in die Kaltwasserleitung gedrückt oder

umgekehrt

- Rückﬂussverhinderer verschmutzt / defekt - Rückﬂussverhinderer reinigen ggf. austauschen

Auslauftemperatur stimmt nicht mit der eingestellten

Temperatur überein

- Thermostat wurde nicht justiert - Thermostat justieren

- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf 42 °C bis

60 °C

Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen

Durchlauferhitzer schaltet bei Thermostatbetrieb nicht

ein

- Schmutzfangsiebe verschmutzt

- Rückﬂussverhinderer sitzt fest

- Schmutzfangsiebe reinigen / austauschen

- Rückﬂussverhinderer austauschen

Français

Montage (voir pages 34)

Consignes de sécurité

 Lors du montage, porter des gants de protection pour éviter toute blessure par

écrasement ou coupure.

 Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.

 Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas

servir à la suspension d'autres objets !

 Il est interdit aux enfants ainsi qu'aux adultes ayant des insuﬃsantes physiques,

psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même, il

est interdit à des personnes sous inﬂuence d'alcool ou de drogues d'utiliser la

douche.

 Éviter le contact du jet de la douchette avec les parties sensibles du corps (telles

par ex. que les yeux). Veiller à respecter un écart suﬃsant entre la douchette et

le corps

 Le produit ne doit pas servir de poignée. Monter pour cela une poignée

séparée.

 Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant

le transport Après le montage, tout dommage de transport ou de surface ne

pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les

normes en vigueur.

• Les directives d'installation en vigueur dans le pays concerné doivent être

respectées.

• Les dimensions d'installation indiquées dans la notice de montage sont idéales

pour des personnes d'une taille de 1800 mm environ et doivent être ajustées

selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur

modiﬁe la hauteur minimum et que la modiﬁcation des cotes de raccord doit

entrer en ligne de compte.

• Lors du montage de ce produit par du personnel qualiﬁé, veiller à ce que la

surface de ﬁxation soit bien plane dans toute la zone de ﬁxation (pas de

dépassement de joints ou de déport de carreaux), à ce que le mur se prête au

montage du produit et ne présente aucun point fragile.

• La garniture ﬁltrante prémontée doit être utilisée pour garantir le débit normal de

la douchette et éviter l'inﬁltration de saletés provenant du réseau de conduites.

Ces inﬁltrations de saletés risquent de porter préjudice et/ou d'endommager les

éléments fonctionnels de la douchette et n'entrent pas dans le cadre de la

responsabilité de Hansgrohe.

• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur

• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau

reliant la robinetterie au pommeau de la douche à l'aide d'une scie ﬁne.

• On doit installer dans la tuyauterie eau froide un limiteur de débit (réf.

97510000) lors de problèmes rencontrés avec un chauﬀe-eau instantané ou

bien lorsqu' il y a une trop grosse diﬀérence de pression.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 60°C

Dimension d´arrivée: 150±12 mm

Raccordement G 1/2: froide à droite - chaude à gauche

Désinfection thermique: 70°C / 4 min

• Avec dispositif anti-retour

• Le produit est exclusivement conçu pour de l'eau potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide acétique!

Safety Function (voir pages 36)

Grâce à la fonction Safety, il est possible de prérégler la température maximale par

exemple max. 42°C souhaitée.

Etalonnage (voir pages 36)

Le montage terminé, contrôler la température de l’eau puisée au mitigeur thermosta-

tique. Un étalonnage est nécessaire si la température de l’eau mitigée mesurée au

point de puisage diﬀère sensiblement de celle aﬃchée sur le thermostat.

Entretien (voir pages 42)

• Les clapets anti-retour doivent être examinés régulièrement conformément à la

norme EN 806-5 ou conformément aux dispositions nationales ou régionales

quant à leur fonction (au moins une fois par an).

• Pour assurer le mouvement facile de l´élément thermostatique, le thermostat

devrait être placé de temps en temps en position très chaude et très froide.

Dimensions (voir pages 38)

Diagramme du débit (voir pages 38)



Douchette



Pomme de douche

Pièces détachées (voir pages 43)

XXX = Couleurs

000 = Chromé

140 = Brushed Bronze

340 = Brushed Black Chrome

400 = Blanc/Chromé

Accessoires en option (ne fait pas partie de la fourniture)

cale de compensation #95239XXX (voir pages 43)

Nettoyage (voir pages 40)

Instructions de service (voir pages 37)

Pour vider le pommeau de la douchette, l'incliner légèrement après l'utilisation.

Classiﬁcation acoustique et débit (voir pages 44)

Dysfonctionnement Origine Solution

Pas assez d´eau - Pression d´alimentation insuﬃsante - Contrôler la pression

- Filtre de l´élément thermostatique encrassé - Nettoyer les ﬁltres devant le mitigeur thermostatique et

sur la cartouche

- Joint-ﬁltre de douchette encrassé

- élément-ﬁltre de douchette encrassé

- Nettoyer le joint-ﬁltre entre la douchette et le ﬂexible

- Nettoyer le élément-ﬁltre entre la douchette et le

ﬂexible

Circulation opposée, l´eau chaude est comprimée

dans l´arrivée d´eau froide et vice versa avec robinet

fermé

- Clapet anti-retour encrassé ou défectueux - Nettoyer le clapet anti-retour ou le changer éventuelle-

ment

La température à la sortie ne correspond pas à la

température de réglage

- Le thermostat n´a pas été réglé - Régler le thermostat

- Température d'eau chaude trop basse, pas d´eau

froide

- Augmenter la température d´eau chaude entre 42°C

et 60°C

Le réglage de la température n´est pas possible - Cartouche thermostatique entartrée - Changer la cartouche thermostatique

Le chauﬀe-eau instantané ne s´allume pas lors de

l´utilisation du thermostat

- Filtres encrassés

- Clapet anti-retour bloque

- Nettoyez / changez les ﬁltres

- Changez le clapet antiretour

Produkspesifikasjoner

Merke:	Hansgrohe
Kategori:	Dusjhode
Modell:	Raindance Select S 240
Fleksibel slange:	Ja
Kran inkludert:	Ja
Antall dusjhoder:	2 hoder
Produktfarge:	Kromfarget
Monteringssett:	Ja
Massasje funksjon:	Ja
Adjustable water flow:	Ja
Dusj søyle materiale:	Metall
Anti-kalk håndtaksbelegg:	Ja
Justerbar dusjhodeholder:	Ja
Dusjkolonnediameter:	25 mm
Dusjkolonnelengde:	1080 mm
