BEDIENUNGSANLEITUNG

USER MANUAL

ARTIKEL-NR. / ITEM NUMBER: 32316H

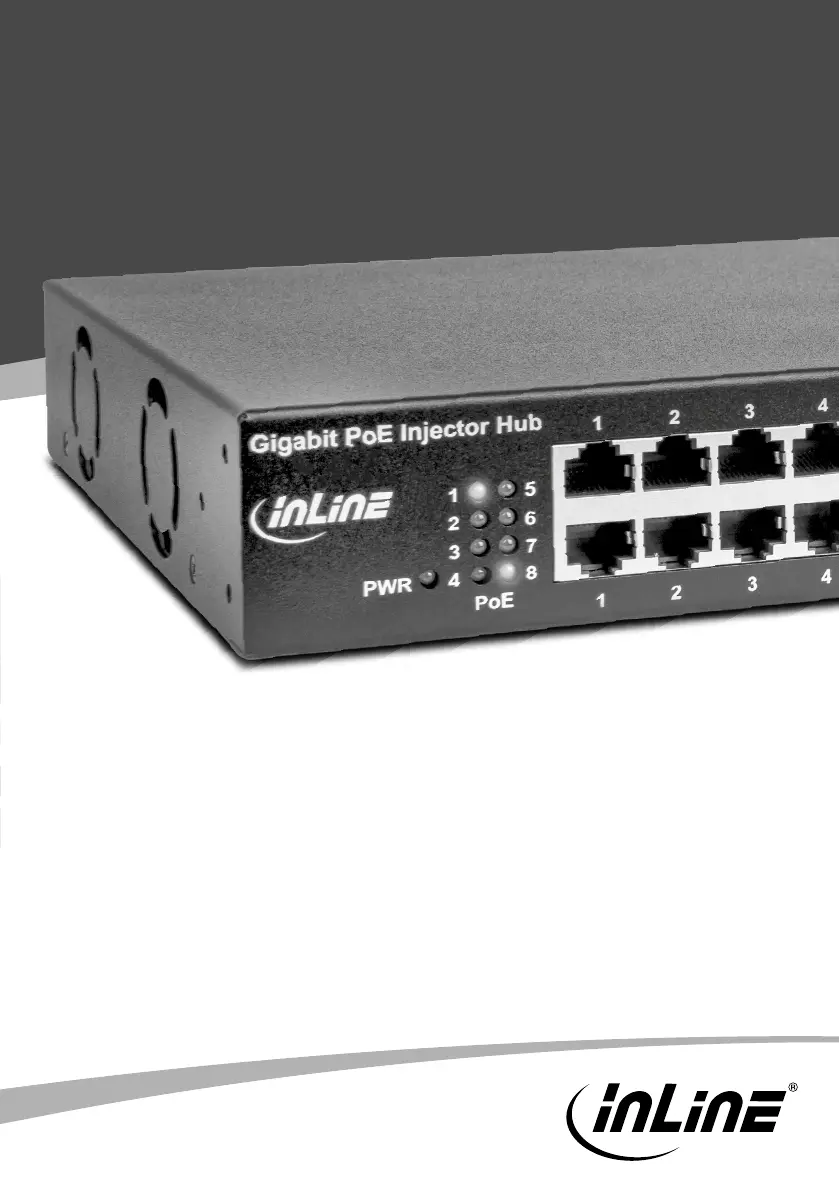

POE+ GIGABIT NETZWERK INJEKTOR

HUB 16-PORT

POE+ GIGABIT NETWORK INJECTOR HUB 16 PORT

www.inline-info.com

1. ALLGEMEINES

GÜLTIGKEIT:

Diese Bedienungsanleitung gilt für folgendes Produkt: 32316H InLine®

PoE+ Gigabit Netzwerk Injektor Hub 16 Port

HERSTELLER:

INTOS ELECTRONIC AG

Siemensstraße 11

D-35394 Gießen

DATUM:

Februar 2020

2. LIEFERUMFANG

• 1x InLine® PoE+ Gigabit Netzwerk Injektor Hub 16 Port

• 2x Bedienungsanleitung (deutsch/englisch)

• 1x Netzkabel

• 2x 19“ Montagewinkel

• 6x Schrauben für die Montagewinkel

• 4x Gummifüße

Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile

fehlen, kontaktieren Sie bitte Ihren Fachhändler.

3. ERKLÄRUNG VON WARNSYMBOLEN UND

HINWEISEN

4. TECHNISCHE EIGENSCHAFTEN

• Standards: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab

1000Base-T, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over

Ethernet Plus

• Ports „DATA IN“: 16x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X

• Ports „DATA + PWR OUT“: 16x 10/100/1000Base-T RJ45, Auto-MDI/

MDI-X

• PoE Art der Stromversorgung: Endspan

• PoE-Ausgangsspannung: pro Port 48~56V DC

• PoE-Ausgangsleistung: pro Port max. 30 Watt

• Anschlussbelegung Pins: 1/2(+), 3/6(-)

• Gesamtleistung: 250 Watt

• Aktive Kühlung durch zwei eingebaute Lüfter

• Geräuschentwicklung maximal 35,1dB unter Volllast in einem Abstand

von 50cm

• LED-Anzeigen: PWR, PoE (1-16)

• Abmessungen (B x T x H): 358x205x44mm

• Gewicht: ca. 2,4 kg

• Spannungsaufnahme: 100~240V AC interne Stromversorgung

• Umgebungsbedingungen: Betriebstemperatur 0-40°C, Lagertemperatur

-10-70°C, Luftfeuchtigkeit 20-95% nicht kondensierend

5. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der InLine® PoE+ Gigabit Netzwerk Injektor Hub ist eine schnelle und ﬂexi-

ble Lösung für ein Upgrade des bestehenden Netzwerks auf das Power over

Ethernet System IEEE 802.3af / IEEE 802.3at, ohne vorhandene Switches zu

ersetzen. Der Injektor Hub bietet dreifachen Schutz vor Überstrom, Über

spannung und Überhitzung an jedem Port. Darüber hinaus bietet der Injek-

tor Hub sowohl PoE nach IEEE 802.3af als auch PoE+ gemäß IEEE 802.3at.

Über ein Cat. 5/5e/6 Ethernet-Kabel kann eine Ausgangsleistung von 30 Watt

pro Port, also eine Gesamtleistung von 250 Watt erzielt werden. Sechzehn

10/100/1000MBit/s PoE+ Ports lösen das Problem einer begrenzten Anzahl

verfügbarer Steckdosen und bieten Systemadministratoren eine ﬂexible Lö

sung, um das mit Strom zu versorgende Netzwerkgerät wie bspw. PoE-fähige

IP-Kameras oder Wireless Access Points nahezu überall betreiben zu können.

Allgemeine Warnhinweise:

• Setzen Sie den InLine® PoE+ Gigabit Netzwerk Injektor Hub im Betrieb

keiner großen Hitze aus

• Vor Staub und Feuchtigkeit schützen.

6. NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren

Fehlanwendung gilt:

• Bauen Sie den InLine® PoE+ Gigabit Netzwerk Injektor Hub nicht

auseinander

7. ANWENDUNG / INBETRIEBNAHME

Hardware-Installation

1. Stecken Sie das mitgelieferte Netzkabel in die „AC IN“ Buchse des Ge

räts und das andere Ende in eine Steckdose. Die LED „PWR“ leuchtet.

2. Verbinden Sie ein RJ45-Kabel vom „DATA IN“ des Injektor Hubs mit dem

Ethernet-Port des bestehenden Switches.

3. Verbinden Sie Ihr nach IEEE 802.3af/at PoE-fähiges Endgerät mit dem

„DATA+PWR OUT“ Port des Injektor Hubs und er liefert automatisch

Strom über diesen Port. Zur Bestätigung leuchtet die LED-Anzeige „PoE“.

INHALT

1. Allgemeines .....................................................................................................................................................................................................................2

2. Lieferumfang ...................................................................................................................................................................................................................2

3. Erklärung von Warnsymbolen und Hinweisen ...............................................................................................................................................................2

4. Technische Eigenschaften .............................................................................................................................................................................................2

5. Bestimmungsgemässe Verwendung .............................................................................................................................................................................2

6. Nicht bestimmungsgemässe Verwendung....................................................................................................................................................................2

7. Anwendung / Inbetriebnahme ....................................................................................................................................................................................2-3

8. Wartung und Reinigung .................................................................................................................................................................................................. 3

9. Zubehör ...........................................................................................................................................................................................................................3

10. Entsorgung ......................................................................................................................................................................................................................3

11. Disclaimer .......................................................................................................................................................................................................................3

HINWEIS!

Dieses Symbol kennzeichnet Informationen, die zum bes

seren Verständnis beitragen.

Produkspesifikasjoner

Merke:	InLine
Kategori:	Bryter
Modell:	32316H
Vekt:	2400 g
Bredde:	358 mm
Dybde:	205 mm
Høyde:	44 mm
Bruksanvisning:	Ja
AC-adapter inngangsspenning:	100 - 240 V
Nettverksstandard:	IEEE 802.3ab, IEEE 802.3af, IEEE 802.3u
Utgangseffekt:	250 W
Auto MDI/MDI-X:	Ja
Størrelse:	19 "
Produktfarge:	Sort
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	16
Driftstemperatur (T-T):	0 - 40 °C
Oppbevaringstemperaturomåde (Celsius):	-10 - 70 °C
RJ-45-inngangsporter:	16
Strømbeskyttelsesfunksjoner:	Over current, Over voltage, Overheating
Samsvar med industristandarder:	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus
Strømkabel inkludert:	Ja
Ethernet LAN dataoverføringshastigheter:	10,100,1000 Mbit/s
Ethernet-grensesnittype:	Gigabit Ethernet
Relativ luftfuktighet under drift (H-H):	20 - 95
AC-adapter bunt:	Ja
Svitsjtype:	Håndtert
Strøm over Ethernet (PoE):	Ja
Power over Ethernet (PoE) effekt per port:	30 W
Veggmonterings sett:	Ja
Strømforsyning via Ethernet/Power over Ethernet (PoE):	56 V
RJ-45-utgangsporter:	16
