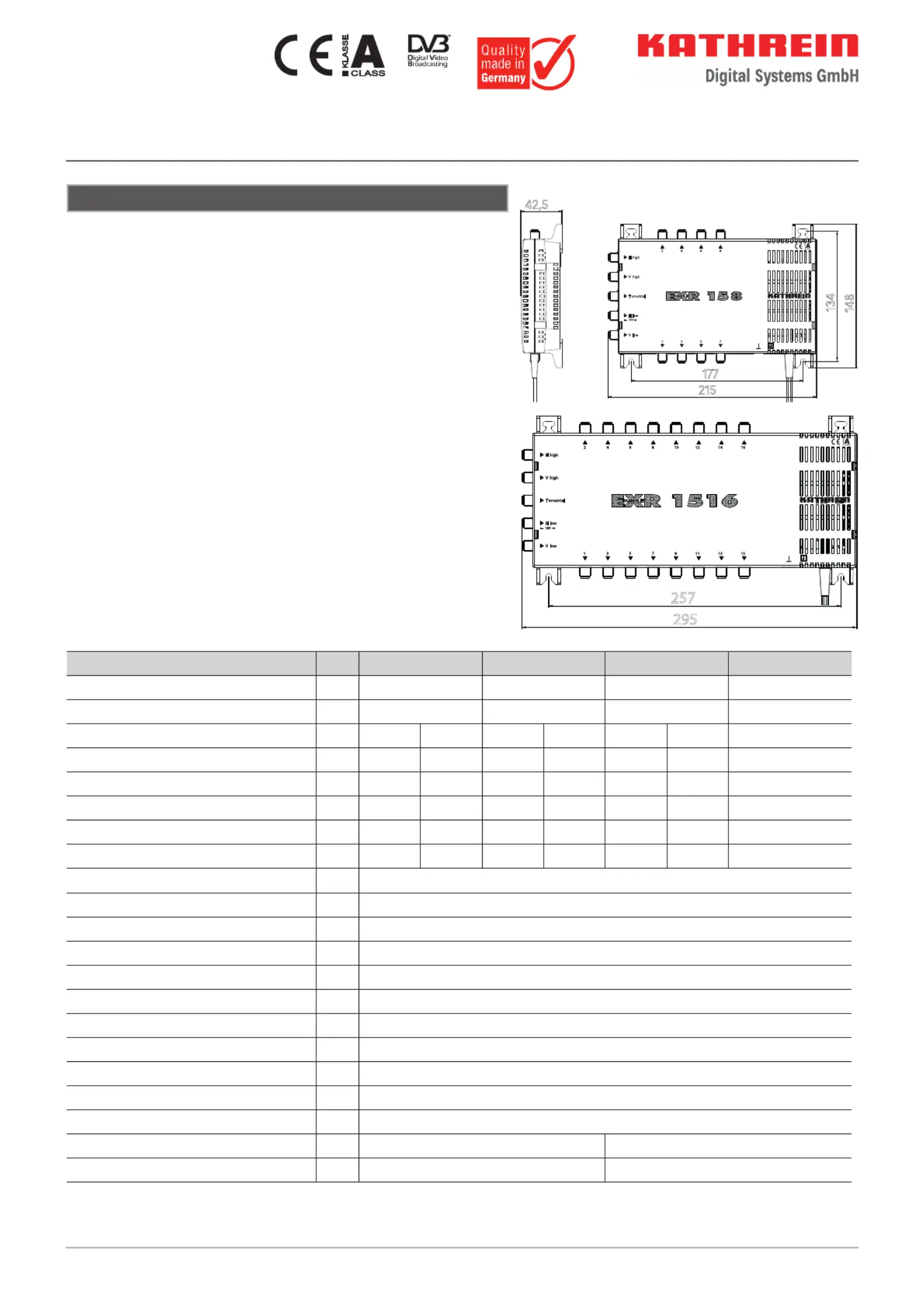

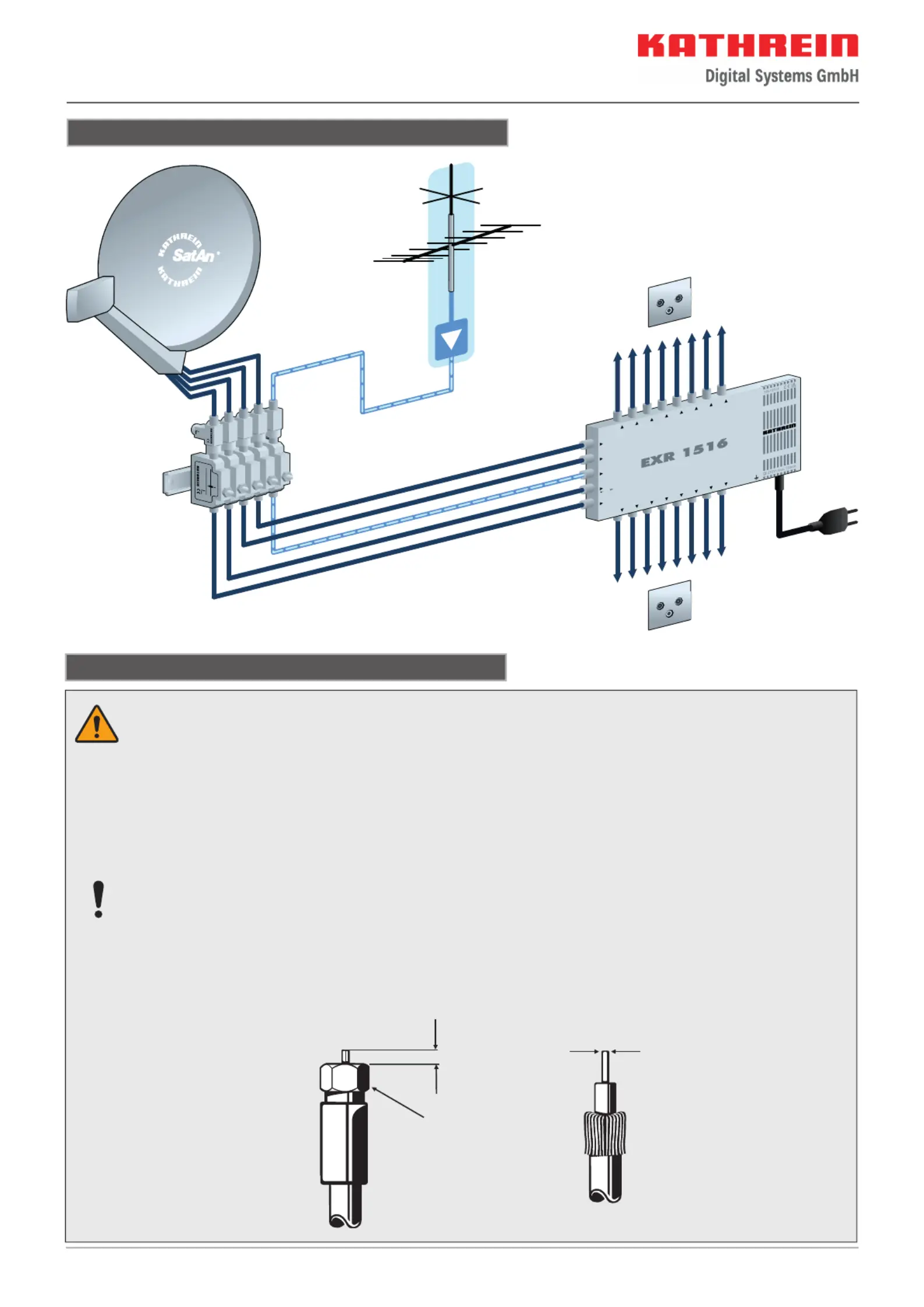

Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer

Signale auf 6, 8, 12 oder 16 Anschlüsse

•

Je Receiver nur eine Niederführung notwendig (für Twin-Receiver

zwei Niederführungen)

•

Unabhängige Wahlmöglichkeit horiz./vert., low/high von jedem

Receiver aus

•

Umschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-

Signalfrequenz

•

Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-

und terrestrischen Bereich

•

Integrierte Preemphase zum Entzerren der Kabeldämpfung

•

Empfangsmöglichkeit des terrestrischen Bereiches auch bei

ausgeschaltetem Sat-Receiver

•

Hohe Entkopplung zwischen den Ausgängen

•

Fernspeisemöglichkeit über den Eingang horizontal low. Alle

anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485

möglich).

•

Niedrige Leistungsaufnahme durch hoche zientes,

kurzschlussfestes Schaltnetzteil

•

Für Innenmontage

Multischalter

EXR 156 20510011

EXR 158 20510012

EXR

1512

20510013

EXR

1516

20510014

Sat-ZF-Verteilsystem-Multischalter

geeignet für DVB-T/T2

Typ EXR 156 EXR 158 EXR 1512 EXR 1516

Bestell-Nr. 20510011 20510012 20510013 20510014

Teilnehmeranschlüsse 6 8 12 16

Eingänge 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF 1 x terr. 4 x Sat-ZF

Frequenzbereiche MHz 47-862 950-2150 47-862 950-2150 47-862 950-2150 47-862 950-2150

Anschlussdämpfung ¹

)

dB 4-0 12-7 4-0 12-7 8-4 12-7 8-4 12-7

Entkopplung horiz./vert. dB - 25 - 25 - 25 - 25

Entkopplung Ausgänge dB 25 25 25 25 25 25 25 25

Max. Ausgangspegel ²

)

dBµV 95 105 95 105 89 105 89 105

Schirmungsmaß dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55

Steuerung Eingang ver./horiz. V 12-14,5/16-19

Steuerung Low-/High-Band kHz 0/22

Stromaufnahme/Teilnehmer mA < 25

Eingangsnennspannung V 198-253

Eingangsnennleistung (max./nur mit UAS 484) W 14/6,5

Spannung sekundär ³

)

V 18

Max. Fernspeisestrom gesamt ³

)

mA 550

Schutzklasse/Schutzart II (schutzisoliert)/IP 30

Zul. Umgebungstemperatur °C - 20 bis + 50

Anschlüsse F-Connektoren

Abmessungen B x H x T mm 215 x 148 x 43 295 x 148 x 43

Verp.-Einheit/Gewicht St/kg 1 (10)/0,65 1 (10)/1,0

)

Frequenzabhängige Dämpfung (Preemphase)

)

Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA

)

über Eingang horizontal low

42,5

1357

2468

V low

H low

T errestrial

V high

H high

18V

Made in EC

177

134

148

215

20510012

H low: 550 mA

max.

230V~ 50/60Hz 18W

257

295
