Side 1/20

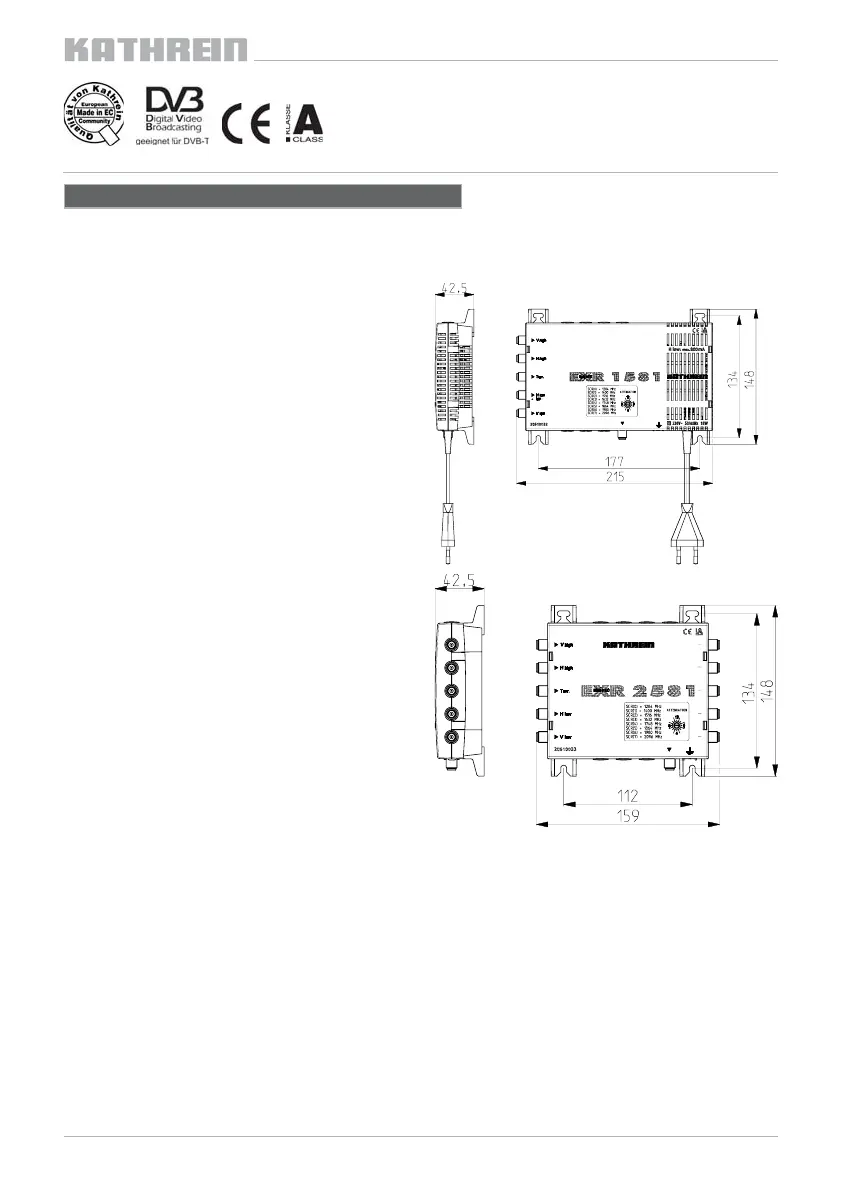

EXR 1581

20510032

EXR 2581

20510033

Sat-ZF-Verteilsystem (4 x Sat-ZF)

Einkabel-Multischalter

Merkmale

Kaskadierfähige Einkabel-Multischalter zur Verteilung

von digitalen Sat-ZF-Signalen (einschließlich HDTV) und

terrestrischen Signalen über ein Kabel auf bis zu acht

Receiver in einem Einfamilien-Haushalt

Keine Einschränkung in der Programmvielfalt -

es wird das komplette Programmangebot eines

Satelliten übertragen

Unabhängige Wahlmöglichkeit horizontal/vertikal,

Low-/High-Band und Transponderwahl von jedem

Receiver aus

Die Umschaltung horizontal/vertikal, Low-/High-Band

und die Transponderwahl erfolgt im Multischalter,

gesteuert vom Receiver mit einem speziellen

DiSEqC

-Befehlssatz gemäß EN 50494

Für die Transponderwahl sind spezielle

Tuner-Bausteine, sogenannte SCR (Satellite Channel

Router), zur Umsetzung auf die Teilnehmer-Frequenzen

im Einkabel-Multischalter integriert

Jedem Receiver ist eine Teilnehmer-Frequenz

fest zugeordnet (ein Twin-Receiver benötigt zwei

Teilnehmer-Frequenzen)

Entspricht dem Einkabel-Standard nach EN 50494,

d. h. alle Bauteile eines Einkabel-Systems,

die dieser Norm entsprechen, können in einer

Sat-Anlage verbaut werden

Empfang des terrestrischen Bereiches auch bei

ausgeschaltetem Sat-Receiver möglich

Im SAT-Bereich ermöglicht eine einstellbare

Verstärkung mit integrierter Preemphase eine

optimale Signalverteilung nach dem Teilnehmeranschluss

Es können bis zu 8 Einkabel-Multischalter kaskadiert werden

Für die Innenmontage

EXR 1581

Einkabel-Multischalter für einen Einkabel-Anschluss

für 8 Receiver, mit integriertem Netzteil für die LNB-Versorgung

LNB-Fernspeisung über den Eingang horizontal low. Alle anderen

Eingänge sind spannungsfrei

EXR 2581

Einkabel-Multischalter zur Anlagenerweiterung um einen Einkabel-

Anschluss für 8 Receiver

936.3318/A/0509/1.4d

936.3318/A/0509/2.4d

Typ EXR 1581 EXR 2581

Bestell-Nr. 20510032 20510033

Teilnehmeranschlüsse 1 x 8 1 x 8

Eingänge

1 x terres-

trisch

4 x Sat-ZF

1 x terres-

trisch

4 x Sat-ZF

Frequenzbereich MHz 5-862 950-2150 5-862 950-2150

Durchgangsdämpfung dB - - 2,5 2,0

Anschlussdämpfung (terrestrisch) dB 1-7-

Verstärkung zum Teilnehmeranschluss (SAT)

dB - 2 → 8 - 2 → 8

Einstellbereich Dämpfungssteller (SAT, 1-dB-Schritte) dB - 0-15 - 0-15

Entkopplung horiz./vert. dB - 30 - 30

Entkopplung Stamm dB - - - 40

Max. Ausgangspegel ²

)

dBµV - 93 - 93

Teilnehmer-Frequenz/SCR-Adresse

Receiver 1

Receiver 2

Receiver 3

Receiver 4

Receiver 5

Receiver 6

Receiver 7

Receiver 8

MHz

1284/0

1400/1

1516/2

1632/3

1748/4

1864/5

1980/6

2096/7

1284/0

1400/1

1516/2

1632/3

1748/4

1864/5

1980/6

2096/7

Schirmungsmaß dB

5-300 MHz > 85; 300-470 MHz > 80

470-1000 MHz > 75; 1000-2400 MHz > 55

Zul. Versorgungsspannung am Teilnehmer-Ausgang V 12-14 12-14

Max. Stromaufnahme Multischalter mA 350 350

Eingangsnennspannung V 198-253 -

Eingangsnennleistung (mit 800/200/0 mA Last) W 18,1/5/1,5 -

Spannung sekundär (Eingang horiz. low) V 18 -

Max. Fernspeisestrom

mA 800 -

Max. zul. Fernspeisestrom pro Stamm mA - 1000

Schutzklasse/Schutzart II (schutzisoliert)/IP 30 IP 30

Zulässige Umgebungstemperatur °C - 20 bis + 55 - 20 bis + 55

Anschlüsse F-Connectoren F-Connectoren

Abmessungen mm 215 x 148 x 43 160 x 148 x 43

Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,65 1 (10)/0,45

Frequenzabhängige Dämpfung/Verstärkung (Preemphase)

Nach EN 60728-3, Störprodukte 3. Ordnung, 35-dB-IMA

Über Eingang horizontal low

Technische Daten

DiSeqC

-Befehle für verschiedene Programme

Programm EHS.tv Bibel TV PRO 7 QVC

Sat-ZF-Ebene Vertikal low Horizontal low Horizontal high Vertikal high

1229 MHz 1082 MHz 1945 MHz 1952 MHz

E0 10 5A .. .. E0 10 5A .. .. E0 10 5A .. .. E0 10 5A .. ..

SCR 0 (1284 MHz) 01 17 08 F2 0D CA 05 CB

SCR 1 (1400 MHz) 21 34 29 0F 2D E7 25 E8

SCR 2 (1516 MHz) 41 51 49 2C 4E 04 46 05

SCR 3 (1632 MHz) 61 6E 69 49 6E 21 66 22

SCR 4 (1748 MHz) 81 8B 89 66 8E 3E 86 3F

SCR 5 (1864 MHz) A1 A8 A9 83 AE 5B A6 5C

SCR 6 (1980 MHz) C1 C5 C9 A0 CE 78 C6 79

SCR 7 (2096 MHz) E1 E2 E9 BD EE 95 E6 96

Stand: April 2008

Für die angegebenen Programme gilt: SR-FEC 22000-5/6

936.3318/A/0509/3.4d

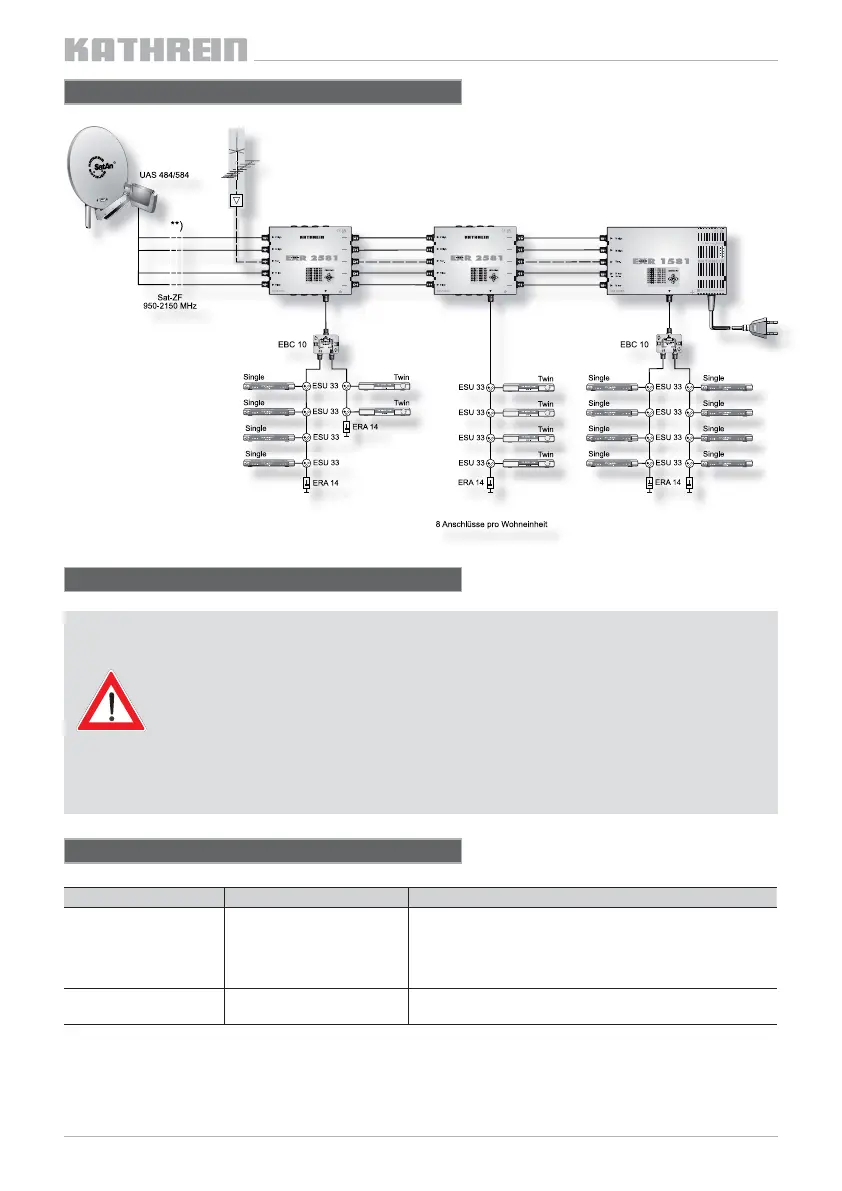

Anlagenbeispiel (Symbolische Darstellung)

Hinweise

Es ist besonders darauf zu achten, dass jede am Ausgang des Multischalters zur Verfügung stehende

Frequenz nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören.

Die Zuordnung der Frequenzen geschieht im Einstellmenü des Receivers.

Je nach Typ kann dies manuell oder automatisch erfolgen.

Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.

Per Deﬁ nition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden.

Zum Übertragen der DiSEqC™-ähnlichen Steuersignale wird die Versorgung kurzzeitig auf 18 V DC

geschaltet. Dauerhaft angelegte 18 V würden das System blockieren. Aus diesem Grunde empﬁ ehlt sich die

Verwendung der Steckdosen ESU 33/34, die mit einer elektronischen Abschaltung versehen sind.

Angeschlossene Receiver müssen für Einkabelbetrieb nach EN 50494 ausgelegt sein.

Mögliche Fehlerursachen und deren Behebung

Problem Mögliche Ursache Fehlerbehebung

Multischalter schaltet nicht

Kein oder falsches Steuer-

signal vom Receiver

Auf kurzschlussfreie Verbindung vom Receiver zum

Multischalter achten. Menü-Einstellungen des Receivers

(Einkabelmodus!) prüfen.

Betriebsspannung am Receiver-Ausgang darf nicht größer als

14 V sein

Multischalter schaltet,

aber kein zugehöriges Bild

Falsche Einkabel-Frequenz

Menü-Einstellungen aller angeschlossenen Receiver prüfen.

Auf eindeutige Frequenzvergabe achten

Produkspesifikasjoner

Merke:	Kathrein
Kategori:	Splitter
Modell:	EXR 2581
Vekt:	450 g
Bredde:	160 mm
Dybde:	148 mm
Høyde:	43 mm
Sertifisering:	EN 50494
Frekvensområde:	5 - 862 MHz
Frakobling (horisontal/vertikal):	30 dB
Produktfarge:	Grå
Driftstemperatur (T-T):	-20 - 55 °C
Kroppsmateriale:	Metall
Internasjonal beskyttelses (IP)-kode:	IP30
Kontaktkjønn:	Hankjønn
Antall output:	4 utganger
Tilkoblingstap (bakkenett):	7 dB
Maksimalt utgangsnivå (dBμV):	93
Total ekstern innmatingsstrøm (maks.):	1000 mA
Inngangstype:	1x terrestrial + 4x Sat-IF
