Side 1/2

KS Coaxial

Speakers

Haut-Parleur

Coaxiaux KS

KS Koax-

System

Altavoz

Coax KS

Model: KSC35 KSC4 KSC46 KSC410 KSC5 KSC65 KSC67 KSC68 KSC69 KSC693

Speaker Design 2 - Way 2 - Way 2 - Way 2 - Way 2 - Way 2 - Way 2 - Way 2 - Way 2 - Way 3 - Way

Woofer [in, mm] 3-1/2, 89 4, 100 4x6, 100x160 4x10, 100x250 5-1/4, 130 6-1/2, 160 6-3/4, 165 6x8, 160x200 6x9, 160x230 6x9, 160x230

Mid [in, mm] - - - - - - - - - 1, 25

Tweeter [in, mm] 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20 3/4, 20 3/4, 20 3/4, 20 1, 25 3/4, 20

Rated Impedance [Ω] 4 4 4 4 4 4 4 4 4 4

Peak Power Handling [Watts] 100 150 150 150 150 200 200 150 300 300

Continuous Power Handling [Watts RMS] 50 75 75 75 75 100 100 75 150 150

Sensitivity [1W, 1m] 88 88 88 88 90 90 90 90 92 92

Frequency Response [Hz] 80-20k 60-20k 50-20k 45-20k 45-21k 43-21k 40-21k 45-21k 30-21k 30-21k

Mounting Hole Diameter [in, mm] 3-1/16, 78 3-11/16, 94 4x5-5/16, 101x151 3-7/8x9-3/8, 99x238 4-1/2, 115 4-13/16, 123 5-9/16, 141 5x7-3/16, 127x182 5-11/16x8-7/16,

144x215

5-11/16x8-7/16,

144x215

Top Mount Depth [in, mm] 1-5/8, 42 1-13/16, 46 1-11/16, 44 2-3/8, 61 1-3/4, 45 1-13/16, 46 1-13/16, 46 2-1/4, 58 3-3/16, 81 3-1/8, 80

Bottom Mount Depth [in, mm] 1-7/8, 49 2-1/16, 51 2, 51 2-13/16, 71 2, 52 2-3/16, 54 2, 50 2-5/8, 67 3-11/16, 93 3-5/8, 92

Tweeter Protrusion [in, mm] 3/16, 4 1/8, 3 1/16, 2 0 1/4, 6 5/16, 8 3/8, 10 1/16, 2 1/16, 1 3/16, 5

Grilles No Yes No No Yes Yes Yes No Yes Yes

Tweeter Magnet Material Neodymium Neodymium Neodymium Neodymium Neodymium Neodymium Neodymium Neodymium Neodymium Neodymium

Tweeter Dome Material Silk Silk Silk Silk Silk Silk Silk Silk Silk Silk

Tweeter Design Balanced dome Balanced dome Balanced dome Balanced dome Dome Dome Dome Dome Dome Dome

Woofer Cone Material Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene Polypropylene

Woofer Surround Material Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber

Modelo: KSC35 KSC4 KSC46 KSC410 KSC5 KSC65 KSC67 KSC68 KSC69 KSC693

Diseño del parlante 2 vías 2 vías 2 vías 2 vías 2 vías 2 vías 2 vías 2 vías 2 vías 3 vías

Woofer [pulgada, mm] 3-1/2, 89 4, 100 4x6, 100x160 4x10, 100x250 5-1/4, 130 6-1/2, 160 6-3/4, 165 6x8, 160x200 6x9, 160x230 6x9, 160x230

Medio [pulgada, mm] - - - - - - - - - 1, 25

Tweeter [pulgada, mm] 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20 3/4, 20 3/4, 20 3/4, 20 1, 25 3/4, 20

Impedancia nominal [Ω] 4 4 4 4 4 4 4 4 4 4

Manejo de potencia máxima [Watts] 100 150 150 150 150 200 200 150 300 300

Manejo de la corriente continua [Watts RMS] 50 75 75 75 75 100 100 75 150 150

Sensibilidad [1W, 1m] 88 88 88 88 90 90 90 90 92 92

Respuesta en frecuencia [Hz] 80-20k 60-20k 50-20k 45-20k 45-21k 43-21k 40-21k 45-21k 30-21k 30-21k

Diámetro del oriﬁ cio de montaje [pulgadas, mm*]

3-1/16, 78 3-11/16, 94 4x5-5/16, 101x151 3-7/8x9-3/8, 99x238 4-1/2, 115 4-13/16, 123 5-9/16, 141 5x7-3/16, 127x182 5-11/16x8-7/16,

144x215

5-11/16x8-7/16,

144x215

Profundidad del montaje superior [pulgadas, mm] 1-5/8, 42 1-13/16, 46 1-11/16, 44 2-3/8, 61 1-3/4, 45 1-13/16, 46 1-13/16, 46 2-1/4, 58 3-3/16, 81 3-1/8, 80

Profundidad del montaje inferior [pulgadas, mm] 1-7/8, 49 2-1/16, 51 2, 51 2-13/16, 71 2, 52 2-3/16, 54 2, 50 2-5/8, 67 3-11/16, 93 3-5/8, 92

Saliente del tweeter [pulgada, mm] 3/16, 4 1/8, 3 1/16, 2 0 1/4, 6 5/16, 8 3/8, 10 1/16, 2 1/16, 1 3/16, 5

Rejillas No Sí No No Sí Sí Sí No Sí Sí

Material del magneto del tweeter Neodimio Neodimio Neodimio Neodimio Neodimio Neodimio Neodimio Neodimio Neodimio Neodimio

Material del tweeter de cúpula Seda Seda Seda Seda Seda Seda Seda Seda Seda Seda

Diseño del tweeter Cúpula equilibrada Cúpula equilibrada Cúpula equilibrada Cúpula equilibrada Cúpula Cúpula Cúpula Cúpula Cúpula Cúpula

Material del cono del woofer Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno Polipropileno

Material envolvente del woofer Caucho Caucho Caucho Caucho Caucho Caucho Caucho Caucho Caucho Caucho

Modèle : KSC35 KSC4 KSC46 KSC410 KSC5 KSC65 KSC67 KSC68 KSC69 KSC693

Conception du haut-parleur 2 voies 2 voies 2 voies 2 voies 2 voies 2 voies 2 voies 2 voies 2 voies 3 voies

Grave [po ; mm] 3-1/2 ; 89 4 ; 100 4x6 ; 100x160 4x10 ; 100x250 5-1/4 ; 130 6-1/2 ; 160 6-3/4 ; 165 6x8 ; 160x200 6x9 ; 160x230 6x9 ; 160x230

Médium [po ; mm] - - - - - - - - - 1 ; 25

Aigu [po ; mm] ½ ; 13 ½ ; 13 ½ ;13 ½ ; 13 ¾ ; 20 ¾ ; 20 ¾ ; 20 ¾ ; 20 1 ; 25 3/4 ; 20

Impédance nominale [Ω] 4 4 4 4 4 4 4 4 4 4

Puissance maximale [W] 100 150 150 150 150 200 200 150 300 300

Puissance continue [watts RMS] 50 75 75 75 75 100 100 75 150 150

Sensibilité [1 W, 1 m] 88 88 88 88 90 90 90 90 92 92

Réponse en fréquence [Hz] 80 à 20 k 60 à 20 k 50 à 20 k 45 à 20 k 45 à 21 k 43 à 21 k 40 à 21 k 45 à 21 k 30 à 21 k 30 à 21 k

Diamètre du trou de montage [po ; mm]

3-1/16 ; 78 3-11/16 ; 94 4x5-5/16 ; 101x151 3-7/8x9-3/8 ; 99x238 4-1/2 ; 115 4-13/16 ; 123 5-9/16 ; 141 5x7-3/16 ; 127x182 5-11/16x8-7/16 ;

144x215

5-11/16x8-7/16 ;

144x215

Profondeur du montage supérieur [po ; mm] 1-5/8 ; 42 1-13/16 ; 46 1-11/16 ; 44 2-3/8 ; 61 1-3/4 ; 45 1-13/16 ; 46 1-13/16 ; 46 2-1/4 ; 58 3-3/16, ;81 3-1/8 ; 80

Profondeur du montage inférieur [po ; mm] 1-7/8 ; 49 2-1/16 ; 51 2 ; 51 2-13/16 ; 71 2 ; 52 2-3/16 ; 54 2 ; 50 2-5/8 ; 67 3-11/16 ; 93 3-5/8 ; 92

Protubérance du haut-parleur des aigus [po ; mm] 3/16 ; 4 1/8 ; 3 1/16 ; 2 0 ¼ ; 6 5/16 ; 8 3/8 ; 10 1/16 ; 2 1/16 ; 1 3/16 ; 5

Grilles Non Oui Non Non Oui Oui Oui Non Oui Oui

Matériau aimanté du haut-parleur des aigus Néodyme Néodyme Néodyme Néodyme Néodyme Néodyme Néodyme Néodyme Néodyme Néodyme

Matière du dôme du haut-parleur des aigus Soie Soie Soie Soie Soie Soie Soie Soie Soie Soie

Forme du haut-parleur des aigus Dôme équilibré Dôme équilibré Dôme équilibré Dôme équilibré Dôme Dôme Dôme Dôme Dôme Dôme

Matière du cône du haut-parleur des graves Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène Polypropylène

Matière de l’enceinte du haut-parleur des graves Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc Caoutchouc

Modell: KSC35 KSC4 KSC46 KSC410 KSC5 KSC65 KSC67 KSC68 KSC69 KSC693

Lautsprecher-Design 2-Weg 2-Weg 2-Weg 2-Weg 2-Weg 2-Weg 2-Weg 2-Weg 2-Weg 3-Weg

Tieftöner [in, mm] 3 - 1/2, 89 4, 100 4 x 6, 100 x 160 4 x 10, 100 x 250 5 - 1/4, 130 6 - 1/2, 160 6 - 3/4, 165 6 x 8, 160 x 200 6 x 9, 160 x 230 6 x 9, 160 x 230

Mitte [in, mm] - - - - - - - - - 1, 25

Hochtöner [in, mm] 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20 3/4, 20 3/4, 20 3/4, 20 1, 25 3/4, 20

Nennimpedanz [Ω] 4 4 4 4 4 4 4 4 4 4

Spitzenbelastbarkeit [Watt] 100 150 150 150 150 200 200 150 300 300

Dauerbelastbarkeit [Watt RMS] 50 75 75 75 75 100 100 75 150 150

Sensitivität [1 W, 1 m] 88 88 88 88 90 90 90 90 92 92

Frequenzgang [Hz] 80 - 20 k 60 - 20 k 50 - 20 k 45 - 20 k 45 - 21 k 43 - 21 k 40 - 21 k 45 - 21 k 30 - 21 k 30 - 21 k

Durchmesser Montageloch[in, mm]

3 - 1/16, 78 3 - 11/16, 94 4 x 5 - 5/16, 101 x 151 3 - 7/8 x 9 - 3/8, 99

x 238

4 - 1/2, 115 4 - 13/16, 123 5 - 9/16, 141 5 x 7 - 3/16, 127 x 182 5 - 11/16 x 8 - 7/16,

144 x 215

5 - 11/16 x 8 - 7/16,

144 x 215

Tiefe Oberseitenmontage [in, mm] 1 - 5/8, 42 1 - 13/16, 46 1 - 11/16, 44 2 - 3/8, 61 1 - 3/4, 45 1 - 13/16, 46 1 - 13/16, 46 2 - 1/4, 58 3 - 3/16, 81 3 - 1/8, 80

Tiefe Unterseitenmontage [in, mm] 1 - 7/8, 49 2 - 1/16, 51 2, 51 2 - 13/16, 71 2, 52 2 - 3/16, 54 2, 50 2 - 5/8, 67 3 - 11/16, 93 3 - 5/8, 92

Hochtöner-Überstand [in, mm] 3/16, 4 1/8, 3 1/16, 2 0 1/4, 6 5/16, 8 3/8, 10 1/16, 2 1/16, 1 3/16, 5

Grill Nein Ja Nein Nein Ja Ja Ja Nein Ja Ja

Material Hochtönermagnet Neodym Neodym Neodym Neodym Neodym Neodym Neodym Neodym Neodym Neodym

Material Hochtonkalotten Silk Silk Silk Silk Silk Silk Silk Silk Silk Silk

Design Hochtöner Balancierte Kalotte Balancierte Kalotte Balancierte Kalotte Balancierte Kalotte Kalotte Kalotte Kalotte Kalotte Kalotte Kalotte

Material Tieftönerkonus Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen Polypropylen

Material Tieftönersicken Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber Rubber

Package Contents:

(2) KS Coaxial Speakers

(8) Mounting screws and speed clips

(2) Positive–Negative lead wires

(4) Wire caps

Contenido del paquete:

(2) Bocinas coaxiales KS

(8) Tornillos y presillas de montaje

(2) Cables Positivo–Negativo

(4) Tapas para cables

Contenu du coffret :

(2) Haut-parleurs coaxiaux KS

(8) Vis de montage et attaches rapides

(2) Fils conducteurs positif-négatif

(4) Bouchons de câbles

Packungsinhalt:

(2) KS Koaxial-Lautsprecher

(8) Schrauben zur Montage und SpeedClips

(2) Positiv–Negativ-Anschlusskabel

(4) Lüsterklemmen

Los productos KICKER están garantizados contra defectos. La duración y los términos de

la garantía dependen de las leyes del país en donde se realizó la compra. Para más detalles

consulte a su distribuidor local de KICKER o visite www.kicker.com/warranty.

Les produits KICKER sont garantis contre les défauts. La durée et les modalités de la garantie

dépendent des lois du pays dans lequel le produit a été acheté. Pour plus d’information

veuillez vériﬁ er auprès de votre distributeur local KICKER ou visiter le site :

www.kicker.com/warranty.

KICKER-Produkte haben eine Garantie gegen Material- und Verarbeitungsfehler. Dauer und

Bedingungen der Garantie hängen von den Gesetzen des Landes ab, in dem sie erworben

wurden. Bzgl. Einzelheiten wenden Sie sich bitte an Ihren örtlichen KICKER-Händler oder

besuchen Sie www.kicker.com/warranty

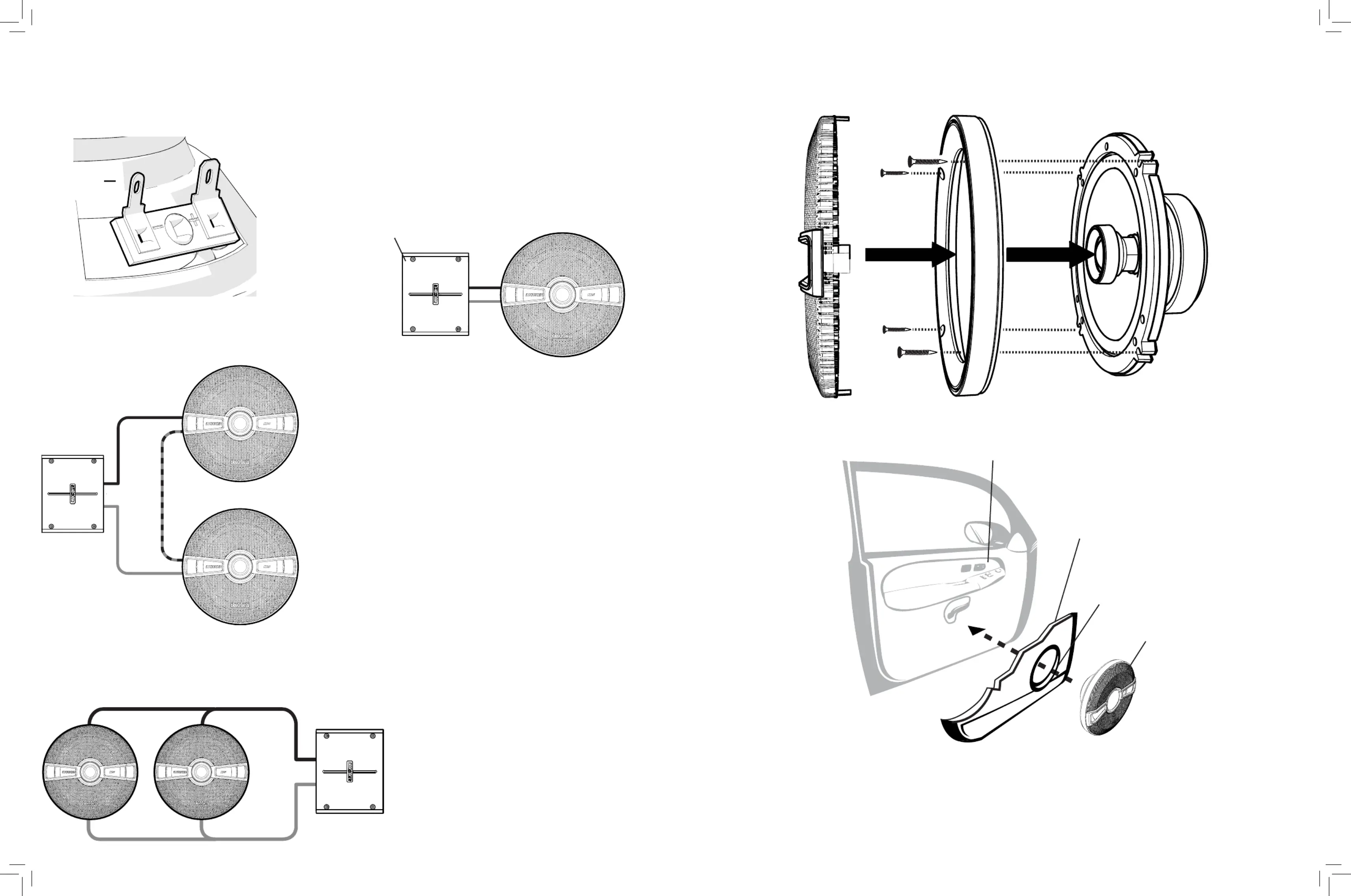

Mounting

Montaje

Einbau

Montage

Connect wiring to terminals.

Conecte el cableado a las terminales.

Schließen Sie die Kabel an die Klemmen an.

Connectez le câblage aux bornes.

Secure speaker to desired location.

Asegure la bocina en la ubicación deseada.

Befestigen Sie den Lautsprecher am gewünschten Ort.

Fixez le haut-parleur à l’endroit désiré.

- -

Two KS Speakers wired in parallel to a single channel

Total Impedance: 2 ohms

Dos KS Coax altavoces conectaron en la paralelo a un solo canal

Total Impedancia: 2 ohms

Zwei KS Koax-Systems an einen einzelenen Kanal

Paralleler

Total Impedanz: 2 ohms

Deux haut-parleurs à une seuleparallèle

Total Impédance: 2 ohms

source unit / ampliﬁ er

unidad fuente / ampliﬁ cador

Quelle / Verstärker

ampliﬁ cateur / source

Two KS Speakers wired in series to a single channel

Total Impedance: 8 ohms

Dos KS Coax altavoces conectaron en la serie a un solo canal

Total Impedancia: 8 ohms

Zwei KS Koax-Systems an einen einzelenen Kanal anschließen

Total Impedanz: 8 ohms

Deux haut-parleurs à une chaîne seule

Total Impédance: 8 ohms

door

estructura de la puerta

Türkörper

corps de porte

door panel

panel de la puerta

Türverkleidung

panneau de porte

speaker cut-out

oriﬁ cio del altavoz

Lautsprecherausschnitt

découpe de haut-parleur

KS Speaker

KS-Tieftöner

Wiring

Cableado

Verkabelung

Câblage

KICKER products are warranted against defects. Duration and terms of warranty depend on the laws in the country in which it was purchased. For details see your local KICKER Dealer or

www.kicker.com/warranty.

Our goods come with guarantees that cannot be excluded under the . You are entitled to a replacement or refund for a major failure and for Australian Consumer Law

compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the

failure does not amount to a major failure.

Produkspesifikasjoner

Merke:	Kicker
Kategori:	Høyttaler
Modell:	KSC67
Impedans:	4 Ω
Toppeffekt:	200 W
Diskanthøyttaler:	Ja
Nominell effekt:	100 W
Forsterker inkludert:	Nei
Separate komponenter:	Nei
Subwoofer inkludert:	Nei
Høyttaler type:	2-veis
Frekvensrekkevidde:	40 - 21000 Hz
Basshøyttalerens diameter:	165 mm
Diskant diameter:	20 mm
Sensitivitet/følsomhet:	90 dB
Driversylinder, materiale:	Polypropylen
Innbygningsdybde:	50 mm
Diameter for monteringshull:	141 mm
Diskanthøyttaler magnettype:	Neodym
