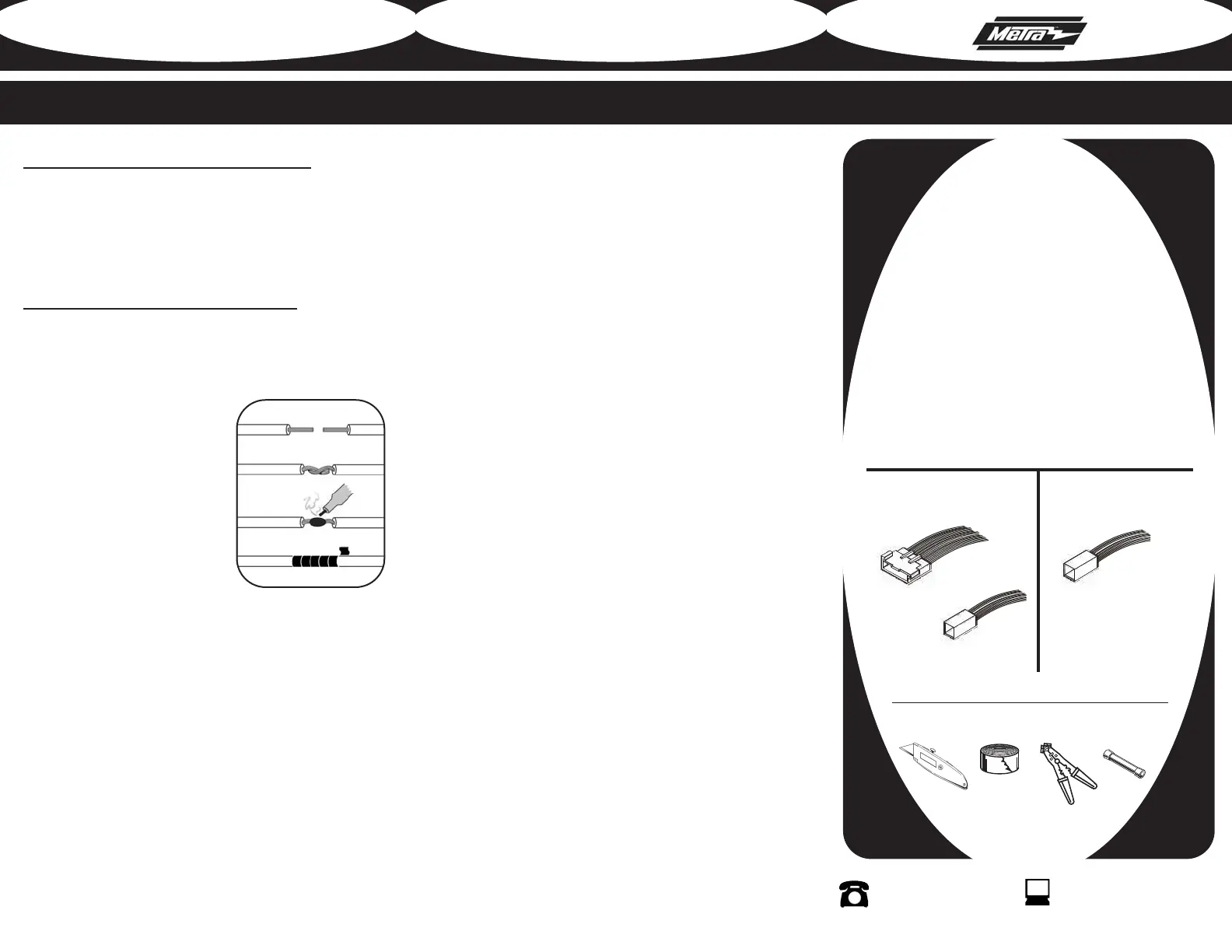

INSTALLATION
INSTRUCTIONS
70-5511
70-5512*
REV. 04/13/06 INST70-5511
KIT COMPONENTS
• Cutting Tool • Tape • Crimping Tool • Connectors
TOOLS REQUIRED FOR INST
ALLATION
STRIP
SPLICE
SOLDER
TAPE
4
FINAL WIRING CONNECTIONS
METRA / EIA WIRING CODE
12V Ignition / Acc. . . . . . . . . . Red
12V Batt / Memory. . . . . . . . . Yellow
Ground. . . . . . . . . . . . . . . . . . Black*
Power Antenna. . . . . . . . . . . . Blue
Amp Turn-On . . . . . . . . . . . . . Blue / White
Amp Ground. . . . . . . . . . . . . . Black / White
Illumination . . . . . . . . . . . . . . Orange
Dimmer . . . . . . . . . . . . . . . . . Orange / White
Right Front (+) . . . . . . . . . . . . Gray
Right Front (-). . . . . . . . . . . . . Gray / Black
Left Front (+) . . . . . . . . . . . . . White
Left Front (-). . . . . . . . . . . . . . White / Black
Right Rear (+) . . . . . . . . . . . . Violet
Right Rear (-) . . . . . . . . . . . . . Violet / Black
Left Rear (+) . . . . . . . . . . . . . Green
Left Rear (-) . . . . . . . . . . . . . . Green / Black
*NOTE: When Black wire is not present, ground radio to vehicle chassis.
All colors may not be present on all leads due to manufacturer’s
specifications.
Make wiring connections using the EIA color code chart shown below and the
instructions included with the head unit. Metra recommends making connections
as shown below; Strip, Splice, Solder, Tape. Isolate and individually tape off ends
of any unused wires to prevent electrical short circuit.

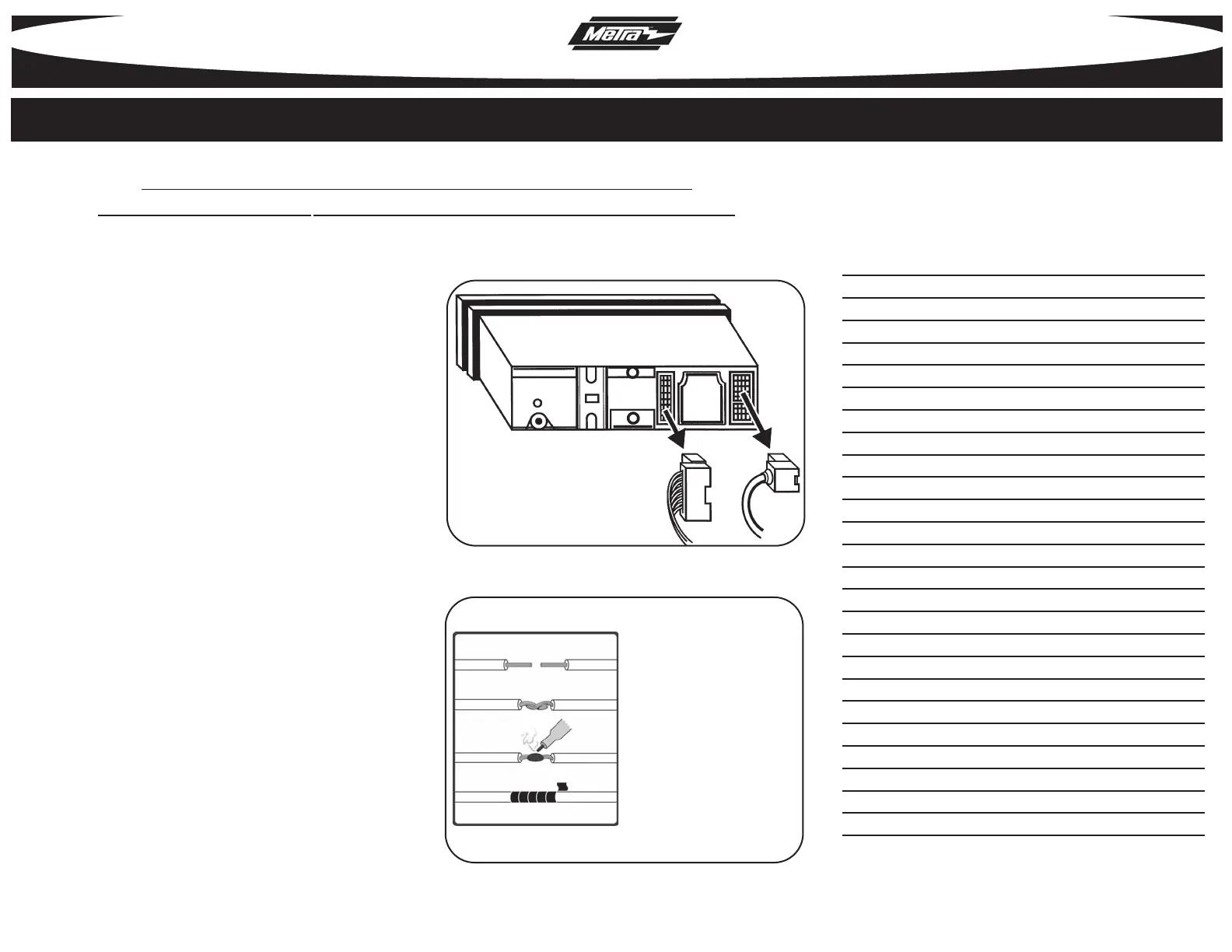

Ford Premium Sound System Harness
To Integrate Aftermarket Radio
with Factory Amplifiers and Speakers
Power
Harness
Amplifier
Integration
Plug
*Requires 70-1704
power harness
Amplifier
Integration
Plug
70-5511 70-5512 *
