Side 1/8

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht

zugänglich sein.

• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose

des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem

Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der

Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer

nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder

durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen

hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus

der Netzsteckdose.

• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende

Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es

besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die

Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist

(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,

anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig

von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus

der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,

verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil

aus.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit

oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen

Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)

und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf

danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser

kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil

Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf

Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies

kann u.U. mehrere Stunden dauern.

• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >35 V

Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung

elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen

und Betriebsmittel zu beachten.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Trennen Sie alle Geräte immer von der Stromversorgung, bevor Sie Kabel

anschliessen oder trennen.

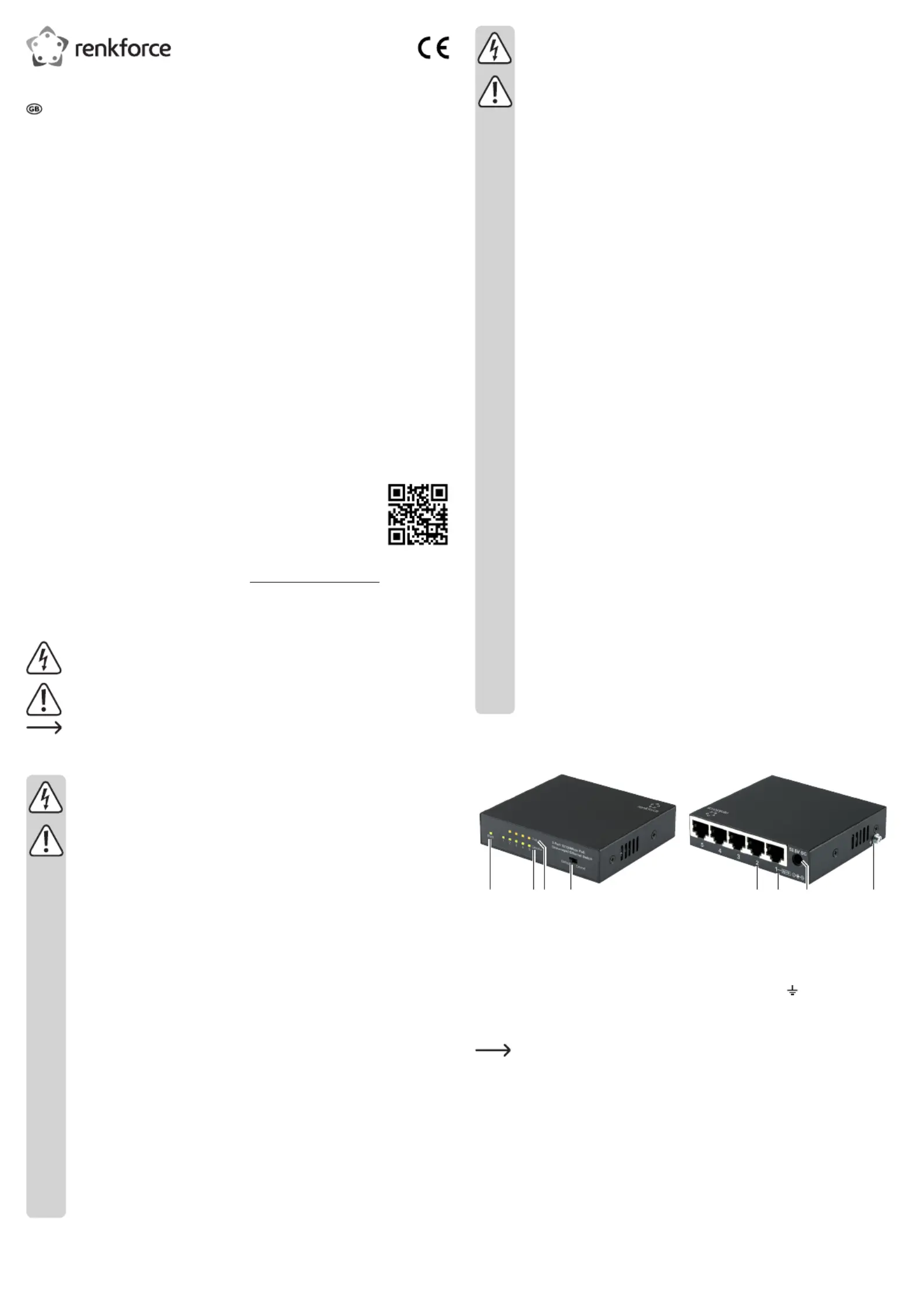

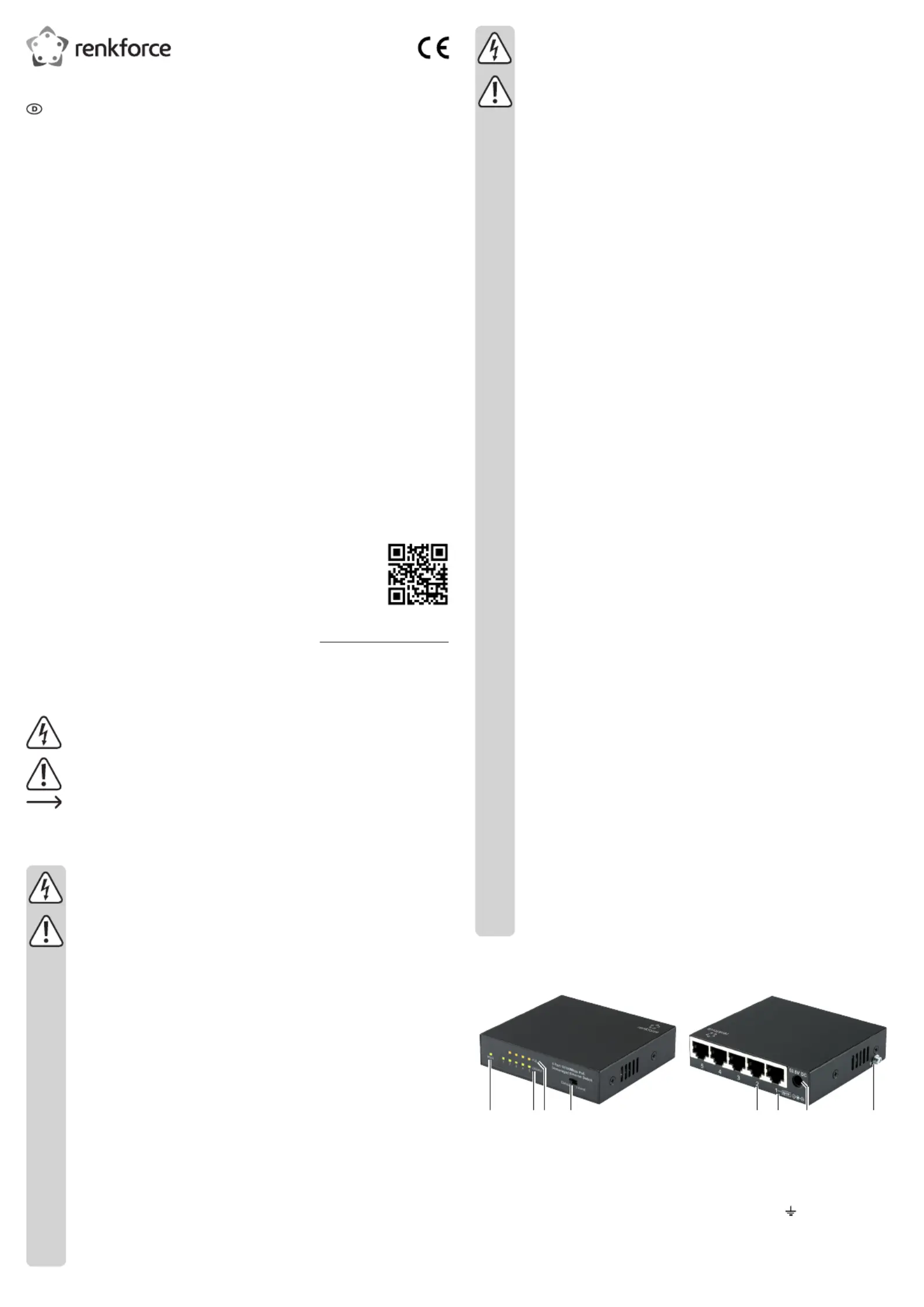

Bedienelemente

132 654 7 8

1 LED-Kontrollleuchte PWR

2 LED-Kontrollleuchte Link/Act

3 LED-Kontrollleuchte - PoE 2 5

4 Umschalter Default/Extend

5 LAN-Anschluss - (PoE und Daten)2 5

6 LAN-Anschluss (Eingang)1-Uplink

7 Anschlussbuchse 53.5V DC

8 Masseanschluss

Bedienungsanleitung

5-Port 10/100 Mbit/s Unmanaged Netzwerk

Switch PoE-Funktion

Best.-Nr. 2144953

Bestimmungsgemäße Verwendung

Das Produkt dient als LAN-Verteiler für ein Netzwerk und verfügt über insgesamt 5 Ports mit

RJ45 Anschluss. Das Produkt ist für 4 Ports mit PoE-Funktion (PoE - Power over Ethernet)

bei gleichzeitiger Datenübertragung ausgestattet. Das Produkt kann somit bestehende

Netzwerkkabel mit angeschlossenen kompatiblen Geräten des Standards IEEE 802.3af mit

Strom versorgen. Die maximale Ausgangsleistung für den einzelnen PoE-Port beträgt 30 W,

jedoch nicht mehr als 60 W für alle 4 PoE-Ports zusammen. Die Spannungsversorgung erfolgt

über das mitgelieferte Netzteil.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen

Lieferumfang

• Netzwerk Switch

• Netzteil mit Netzkabel

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads

herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf

der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

Inbetriebnahme

Die LAN-Anschlüsse 2 - 5 unterstützen die PoE Funktion. Beachten Sie dies beim

Anschluss der Netzwerkkabel. Sobald PoE aktiv ist, leuchtet die entsprechende

LED-Kontrollleuchte auf.PoE 2 - 5 (3)

• Platzieren Sie das Produkt in einer kühlen Umgebung. Beachten Sie hierzu die

Betriebsbedingungen in den „Technischen Daten“. Lassen Sie einen Abstand von mindestens

10 cm rund um das Gerät, um eine ausreichende Luftzirkulation zu gewährleisten. Decken

Sie das Produkt niemals ab. Stellen Sie das Produkt auf eine ebene und saubere Oberäche.

• Schließen Sie das eingehende RJ45 Netzwerkkabel am LAN-Anschluss 1-Uplink (6) an.

• Verbinden Sie ein RJ45 Netzwerkkabel CAT 5, 5e (Twisted Pair, max. 100 m je Kabel) mit

einem der PoE LAN-Anschlüsse . Sie können am anderen Ende der Netzwerkkabel 2 - 5 (5)

ein IEEE 802.3 af kompatibles Gerät (z. B. IP-Kamera) anschliessen. Insgesamt stehen für

die 4 PoE LAN-Anschlüsse 60 W zu Verfügung, max. 30 W je Anschluss. Beachten Sie den

Abschnitt „Technische Daten“.

• Verbinden Sie den Verbindungsstecker des mitgelieferten Netzkabels mit der Anschlussbuchse

am Netzteil. Verbinden Sie den Rundstecker des Netzteils mit der Anschlussbuchse 53.5V DC (7)

am Netzwerk Switch. Verbinden Sie den Schutzkontaktstecker des Netzkabels mit einer geeigneten

Netzsteckdose.

• Die LED-Kontrollleuchte PWR (1) leuchtet auf und zeigt damit an, dass das Produkt mit dem

Stromnetz verbunden ist.

• Sobald die Netzwerk-Verbindung aktiv ist und eine PoE Verbindung besteht, leuchtet die

entsprechende LED-Kontrollleuchte von 2 - 5 auf und zeigt damit an, dass ein elektrisch

betriebenes Gerät erkannt wurde.

• Wenn Sie ein Netzwerkkabel (CAT 5e) von mehr als 100 m Länge anschliessen

möchten, können Sie mit dem Umschalter / auf schalten. Die Default Extend (4) Extend

Übertragungsgeschwindigkeit reduziert sich dann jedoch auf 10 MBit/s. Für diese Funktion

kann die max. Länge des Netzwerkkabels 250 m betragen.

• Trennen Sie alle angeschlossenen Geräte nach der Benutzung vom Produkt. Trennen Sie

das Netzteil nach der Benutzung von der Netzsteckdose. Die LED-Kontrollleuchte erlischt

nach einigen Sekunden.

Kurzbeschreibung der Bedienelemente

Bedienelement Funktion

LED Zeigt mit stetig leuchtender LED (grün) an, dass das Produkt PWR

mit Strom versorgt wird.

LED-Kontrollleuchte

PoE 2 - 5

Zeigt mit stetig leuchtender LED (orange) an, dass das Produkt

über einen oder mehrere LAN-Anschlüsse ein Gerät mit Strom

versorgt. Die LED blinkt, wenn die Stromzufuhr überladen ist.

LED Zeigt mit stetig leuchtender grüner LED an, dass das Produkt Link/Act

über einen oder mehrere LAN-Anschlüsse mit einem Gerät

verbunden ist. Daten werden nicht übertragen. Sobald Daten

übertragen werden, blinkt die LED.

Umschalter

Default/Extend

Schalten Sie in Abhängigkeit der Übertragungslänge auf

Default Extend oder .

LAN-Anschluss Ethernet Geräte verbinden, wie z. B. Router, Kamera oder 2 - 5

Computer.

LAN-Anschluss Anschluss für eingehendes Netzwerkkabel.1-Uplink

Netzteilanschluss

Power 53.5V DC

Anschluss für Netzteil.

Masseanschluss

Der Masseanschluss (8) steht zum Anschluss an die elektrische

Erdung zur Verfügung. Dies kann als Überspannungsschutz

dienen.

Pege und Reinigung

• Trennen Sie das Produkt vor der Reinigung von der Netzsteckdose und angeschlossenen

Geräten.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Technische Daten

a) Netzwerk Switch

Eingangsspannung/-strom .......53,5 V/DC, 1,2 A

Leistungsaufnahme .................max. 66,5 W (PoE aktiv)

PoE Ausgangsleistung .............max. 60 W für alle Ports, max. 30 W je Port

IEEE Standard .........................802.3, 802.3i, 802.3u, 802.3x , 802.3az, 802.3af, 802.3at

Unterstützt ............................... Vollduplexbetrieb mit Flow-Control nach IEEE 802.3x,

Halbduplexbetrieb mit Flow-Control durch Back-Pressure

Max. Übertragungsrate ............1 GBit/s

Ports (RJ45) ............................ 5 Ports x 10/100 MBit/s Auto-Negotiation, davon 4 Ports mit

PoE-Funktion (2 - 5), kompatibel mit 802.3at/af

Anzahl MAC-Adressen ............1 K

Netzwerk-Media .......................10Base-T: UTP CAT 5e Kabel und höher (max. 250m)

100Base-Tx: UTP CAT 5, 5e Kabel (max. 100m)

Systemvoraussetzungen ......... Windows

XP (Home, Pro, mit SP1, SP2, SP3, nur 32 Bit),

Vista™ (32/64 Bit), 7 (32/64 Bit), 8 & 8.1 (32/64 Bit),

10 (32/64 Bit), 10S, RT,

Mac OS 10.5 bis 10.14, Linux Ubuntu 10.04 bis 19.04

Betriebsbedingungen ...............0 bis +45 ºC, 10 – 90 % rF (nicht kondensierend)

Lagerbedingungen ...................-40 bis +70 ºC, 5 – 90 % rF (nicht kondensierend)

Abmessungen (B x H x T) .......90 x 21 x 80 mm

Gewicht ....................................ca. 176 g

b) Netzteil

Eingangsspannung/-strom .......100 - 240 V/AC, 50/60 Hz 1,5 A

Ausgangsspannung/-strom ......53,5 V/DC, 1,2 A

Länge Netzkabel ......................ca. 1,4 m

Länge Verbindungskabel .........ca. 1,2 m

• Never unplug the power adapter from the mains socket by pulling on the cable;

always use the grips on the plug.

• When setting up the product, make sure that the cables are not pinched, kinked

or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them.

This poses a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during

storms.

• Ensure there is sufcient air circulation when you operate the product. Never

cover the product.

• Do not touch the power adapter if there are any signs of damage, as this may

cause a fatal electric shock! Switch off the mains voltage to the socket containing

the power adapter (switch off the corresponding circuit breaker or remove the

safety fuse, and then switch off the corresponding RCD protective switch). You

can then unplug the power adapter from the mains socket. Dispose of the faulty

power adapter in an environmentally friendly manner and discontinue its use.

Replace it with a power adapter of the same design.

• Never pour liquids over electrical devices or place objects lled with liquid next to

the device. If liquid or a foreign object enters the interior of the device nevertheless,

rst power down the respective mains socket (e.g. switch off the circuit breaker)

and then pull the mains plug from the mains socket. Do not operate the product

any more afterwards, but take it to a specialist workshop.

• Never use the product immediately after it has been brought from a cold room into

a warm one. The condensation that forms may destroy the product. The power

adapter may also cause a fatal electric shock! Allow the product to reach room

temperature before connecting it and putting it into use. This may take several

hours.

• Use extreme caution when working with voltages above 35 V/DC! Touching

electrical conductors with these voltages may cause a fatal electric shock.

• For installations in industrial facilities, follow the accident prevention regulations

for electrical systems and equipment issued by the national safety organisation or

the corresponding national authority.

• Consult a technician if you are not sure how to use or connect the product, or if

you have concerns about safety.

• Maintenance, modications and repairs must be carried out by a technician or a

specialist repair centre.

• If you have any questions which are not answered in these operating instructions,

contact our technical support service or other technical personnel.

b) Connected devices

• Always observe the safety information and operating instructions of any other

devices which are connected to the product.

• Always disconnect all devices from the power supply before connecting or

disconnecting cables.

Product overview

132 654 7 8

1 PWR LED indicator light

2 Link/Act LED indicator light

3 PoE 2 5 - LED indicator lights

4 Default/Extend switch

5 2 5 - LAN ports (PoE and data)

6 1-Uplink LAN port (input)

7 53.5V DC connection socket

8 Earth connection

Setup

The 2 - 5 LAN ports support the PoE function. Pay attention to this when connecting

the network cables. As soon as PoE is active, the corresponding LED PoE 2 - 5

indicator lights up.(3)

• Place the product in a cool environment. Please observe the operating conditions in

“Technical data”. Leave a distance of at least 10 cm around the device to ensure adequate

air circulation. Never cover the product. Place the product on a levelled and clean surface.

• Connect the incoming RJ45 network cable to the LAN port .1-Uplink (6)

• Connect a CAT 5, 5e RJ45 network cable (twisted pair, max. 100 m per cable) to one of the

PoE LAN ports . You can connect an IEEE 802.3 compatible device (such as an IP 2 - 5 (5)

camera) to the other end of the network cable. The total output power for 4 PoE LAN ports is

60 W, max. 30 W per port. Please observe the "Technical data" section.

Operating instructions

5-port 10/100 Mbps unmanaged network

switch with PoE function

Item no. 2144953

Intended use

The product serves as a LAN network distributor and has a total of 5 ports with RJ45 connection.

The product is equipped with 4 ports with PoE (Power over Ethernet) function and simultaneous

data transmission. The product can thus power existing network cables with compatible

IEEE 802.3af compliant devices. The maximum output power for each PoE port is 30 W, but

not more than 60 W for all 4 PoE ports combined. Power is supplied via the supplied adapter.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture

(e.g. in a bathroom) must be avoided under all circumstances.

For safety and approval purposes, do not rebuild and/or modify this product. Using the product

for purposes other than those described above may damage the product. In addition, improper

use can cause hazards such as a short circuit, re or electric shock. Read the instructions

carefully and store them in a safe place. Only make this product available to third parties

together with its operating instructions.

This product complies with statutory, national and European regulations. All company and

Package contents

• Network switch

• Power adapter with power cable

• Operating instructions

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR

code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and tips on how to use the product.

Safety instructions

Read the operating instructions carefully and observe in particular the safety

instructions. If you do not follow the safety information and information on

proper handling in these operating instructions, we will assume no liability for

any resulting personal injury or damage to property. Such cases will invalidate

the warranty/guarantee.

a) General information

• This device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous plaything for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent

unauthorised use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Handle the product carefully. Jolts, impacts or a fall even from a low height may

damage the product.

• The mains outlet must be located near to the device and be easily accessible.

• Only power the product using the power adapter provided.

• Only connect the power adapter to a normal mains socket connected to the public

supply. Before plugging in the power adapter, check whether the voltage stated on

the power adapter complies with the voltage of your electricity supplier.

• Never connect or disconnect power adapters if your hands are wet.

Produkspesifikasjoner

Merke:	Renkforce
Kategori:	Bryter
Modell:	FR-S1005PED-F

Trenger du hjelp?

Hvis du trenger hjelp med Renkforce FR-S1005PED-F still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Bryter Renkforce Manualer

Renkforce FR-S1005PED-F Bruksanvisning

19 August 2025

Renkforce FEH-800 Bruksanvisning

19 August 2025

Bryter Manualer

Nyeste Bryter Manualer

Kramer SWT3-21-HU-TR Bruksanvisning

19 August 2025

Mikrotik RB260GS Bruksanvisning

19 August 2025

Adder AIM-288 Bruksanvisning

19 August 2025

Vemer Quicklux-3F Bruksanvisning

18 August 2025

Vemer Micro AST Bruksanvisning

18 August 2025

Vemer Simply AST Bruksanvisning

18 August 2025

Vemer memo Wi-Fi Bruksanvisning

18 August 2025

Tenda TEF1105P-4-38W Bruksanvisning

18 August 2025

Trendnet TPE-TG50ES Bruksanvisning

18 August 2025

Tripp Lite B004-2DUA2-K Bruksanvisning

18 August 2025
