Side 1/2

Mechanische Tages-Zeitschaltuhr

mit Kinderschutz

1. Sicherheitshinweise:

Dieses Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht

als Sicherheitseinrichtung eingesetzt werden! Als Spannungsquelle darf nur

eine ordnungsgemäße Netzsteckdose (230V~, 50Hz, mit Schutzleiter) des

öffentlichen Versorgungsnetzes verwendet werden. Bitte lesen Sie vor Inbe-

triebnahme dieses Produktes diese Anleitung sorgfältig durch und überprüfen

Sie das Produkt auf Schäden. Bei Beschädigungen darf dieses Produkt nicht

angeschlossen werden. Achten Sie darauf, dass dieses Produkt nicht in die

Hände von Kindern oder unbefugten Personen gelangen kann. Betreiben Sie

keine Geräte deren unbeaufsichtigter Betrieb zu einer Gefährdung für Leben

und Sachwerte führen kann.

2. Funktion:

Das einprogrammierte Schaltprogramm wiederholt sich alle 24 Stunden (Tages-

Zeitschaltuhr). Der kleinste Schaltabstand beträgt 15 Minuten.

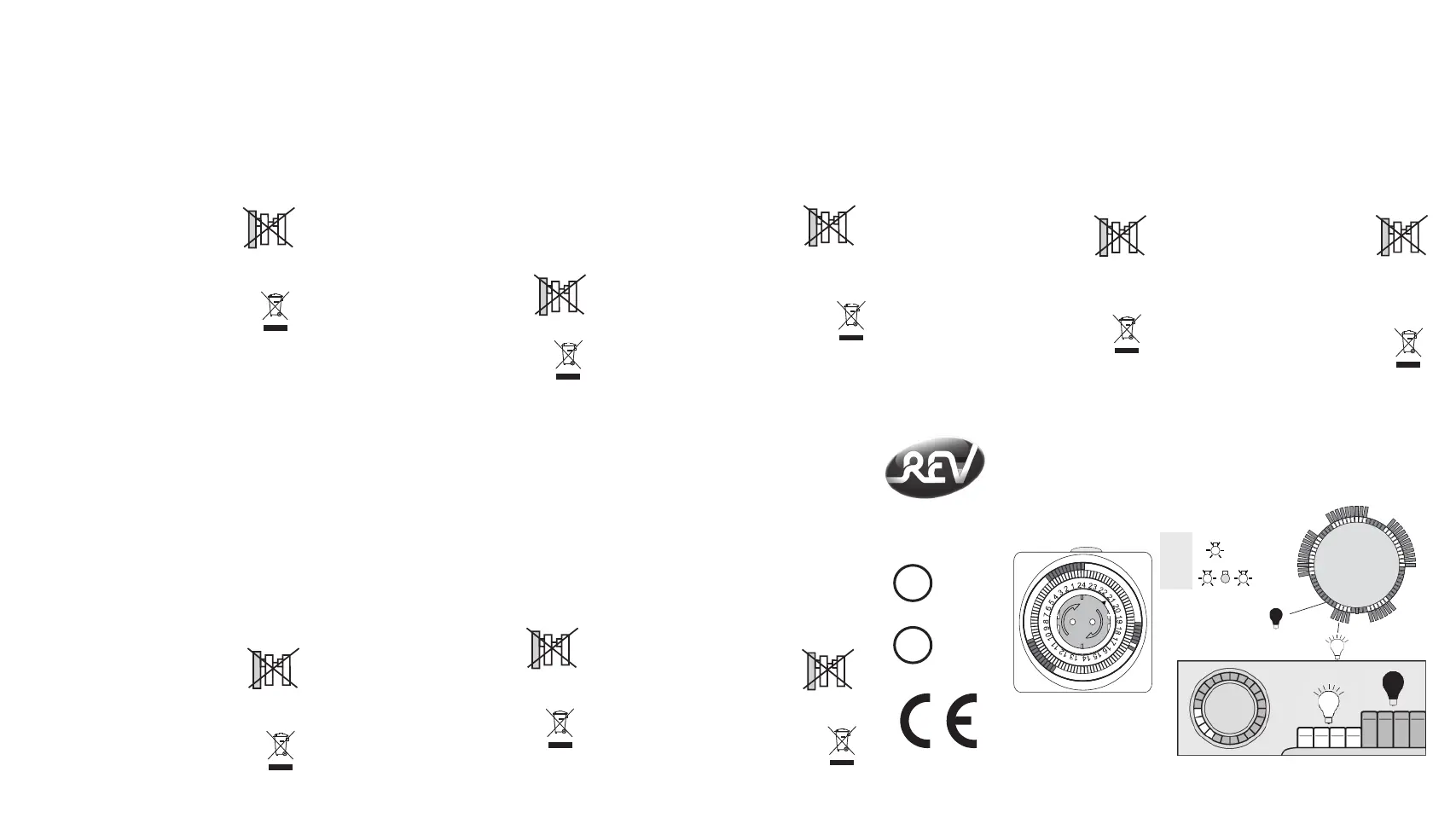

3. Einstellung der Schaltprogramme:

Die sich am Rand der Drehscheibe bendlichen Schaltstifte sind bei Ausliefe-

rung alle nach unten gedrückt, also im eingeschalteten Zustand. Ziehen Sie bitte

alle Schaltstifte nach oben. Pfeil auf Tageszeit drehen, für die zu schaltende Zeit

die Schaltstifte nun nach unten drücken.

Die Schaltstifte am Rande der Drehscheibe (jeder steht für 15 Minuten Schalt-

zeit) bis zum Einrasten nach unten drücken. Damit wird der EIN-Schaltzeitraum

bestimmt.

EIN: Schaltstifte unten,

AUS: Schaltstifte oben

Beispiel: Die Zeitschaltuhr soll eine Lampe von 6.00 Uhr bis 10.00 Uhr täglich

einschalten. Dazu drücken Sie die entsprechenden Schaltstifte von 6.00 Uhr bis

10.00 Uhr am Rande der Dreh-scheibe nach unten, wobei ein Schaltstift einer

Schaltzeit von 15 Minuten entspricht.

4. Einstellung der Uhrzeit:

Die Drehscheibe nach rechts drehen (im Uhrzeigersinn), bis die aktuelle Uhrzeit

mit dem Markierungspfeil übereinstimmt, dann die Zeitschaltuhr sofort in eine

Steckdose einstecken, damit das mechanische Zeitwerk in Betrieb geht.

5. Seitlicher Wahlschalter:

Stellung Timer: Programmiertes EIN- und AUS-Schalten

Stellung ON : Manuelles EIN-Schalten

Technische Daten:

96 EIN- / AUS-Schaltzeiten pro Tag (24 Stunden)

Manuelle Einschaltung möglich

Minimaler Schaltabstand 15 Min.

Nennspannung: 230V~, 50Hz

Maximale Belastung: 16A / 3680W

Induktive Belastung (z. B. Motoren, Pumpen...): max. 2A / 460VA

Integrierte Kindersicherung

WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer

Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das

Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der

getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz

und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die

hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND

DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte.

Garantie:

Die REV-Zeitschaltuhr durchläuft während der Fertigung mehrere, nach

neuesten Techniken

aufgebaute Prüfstationen. Sollte dennoch ein Mangel auftreten, leistet REV im

nachfolgenden Umfang Gewähr:

1. Die Dauer der Garantie beträgt 24 Monate ab Kaufdatum.

2. Das Gerät wird von REV entweder unentgeltlich nachgebessert

oder ausgetauscht, wenn es innerhalb der Gewährleistungspicht

nachweisbar wegen eines Fertigungs- oder Materialfehlers unbrauchbar wird.

3. Die Haftung erstreckt sich nicht auf Transportschäden sowie auf Schäden,

die aus fehlerhafter Installation entstehen.

4. Wird innerhalb von 6 Monaten nach Nichtanerkennung des Haftungsfalles

durch REV kein Widerspruch eingelegt, verjährt das Recht auf

Nachbesserung.

5. Im Gewährleistungsfall ist das Gerät zusammen mit dem Kaufbeleg und

einer kurzen Mangelbeschreibung an den Händler oder REV zu senden.

6. Ohne Garantienachweis erfolgt Nachbesserung ausschließlich gegen

Berechnung.

WARNHINWEIS:

Nicht mehrfach

hintereinander stecken.

Mehāniskais laika relejs ar pulkste ņa

mehānismu ar aizsardzību pret bērniem

1. Darbība:

Ieprogrammētā pārslēgšanas programma atkārtojas ik pēc 24 stundām (dienas laika re-

lejs ar pulksteņa mehānismu). Mazākais pārslēgšanas laika intervāls sastāda 15 minūtes

2. Pārslēgšanas programmu iestatīšana:

Pārslēgšanas stieņus grozāmdiska malā (katram ir 15 minūšu laika vērtība) nospiediet

uz leju ar asu priekšmetu līdz ksācijai.

Tādā veidā tiek noteikt ieslēgšanas laika posms. IESLĒGTS: Kontakttapa augšā,

IZSLĒGTS: Kontakttapa lejā. Piemērs: Laika relejam katru dienu jāieslēdz lampa

laika posmā no plkst. 6.00 līdz 10.00. Šim nolūkam nospiediet uz leju atbilstošos

pārslēgšanas stieņus no plkst. 6.00 līdz 10.00 grozāmdiska malā, pie kam viens stienis

atbilst 15 minūšu lielam pārslēgšanas laikam.

3. Pulksteņlaika iestatīšana:

Pagrieziet grozāmdisku pa labi (pulksteņrādītāja virzienā), līdz patreizējs pulksteņlaiks

sakrīt ar marķējuma bultu, pēc tam uzreiz iespraudiet laika releju kontaktligzdā, lai

mehāniskais pulksteņa mehānisms sāktu darboties.

4. Sānu darba režīma pārslēgs:

Pozīcija Timer: Ieprogrammēta ieslēgšana un izslēgšana

Pozīcija ON : Manuālā ieslēgšana

Tehniskie dati:

96 ieslēgšanas / izslēgšanas laika posmi dienā (24 stundas)

Manuālā ieslēgšana iespējama

Minimālais pārslēgšanas laika intervāls 15 min.

Nominālais spriegums: 230V / 50Hz

Maksimālais noslogojums: 16A / 3680W

Induktīvais noslogojums (piemēram, motori, sūkņi...): maks. 2A / 460VA

Integrēta aizsardzība pret bērniem

WEEE - Norādījums utilizācijai

Saskaņā ar Eiropas Savienības prasībām elektriskās un elektroniskās

ierīces vairs nedrīkst utilizēt kopā ar nešķirotiem atkritumiem. Simbols ar

atkritumu konteineri uz ratiem norāda uz atsevišķas utilizācijas nepieciešamību.

Piedalieties arī Jūs apkārtējās vides aizsardzībā un parūpējieties par to, lai šī ierīce, ja

Jūs to vairs neizmantojat, būtu pienācīgi utilizēta ar tam paredzēto atkritumu šķirošanas

sistēmu palīdzību.

EIROPAS PARLAMENTA UN PADOMES DIREKTĪVA 2002/96/EG no 2003.

gada 27. janvāra par nolietotām elektriskajām un elektroniskajām ierīcēm.



BRĪDINĀJUMS:

Nespraust iekšā

kontaktligzdā vairākas

reizes pēc kārtas.

Mehanička dnevna vremenska sklopka

sa zaštitom djece

1. Funkcija:

Programirani uklopni program ponavlja se svakih 24 sata (dnevni uklopni sat).

Najmanji uklopni razmak iznosi 15 minuta

2. Podešavanje uklopnih programa:

Uklopne zatike na rubu okretne ploče (svaki za po 15 minuta uklopnog vreme-

na) špicastim predmetom pritisnite prema dolje dok se ne uglave.

Na taj način se određuje uklopno vremensko razdoblje uključivanja.

JEDAN: Gornji pogonski vijak, IZ: Donji pogonski vijak. Primjer: Vremenska

sklopka treba svakodnevno uključivati svjetiljku u remenu od 6.00 sati do

10.00 sati. U tu svrhu pritisnite odgovarajuće uklopne zatike od 6.00 sati do

10.00 sati na rubu okretne pločice prema dolje, pri čemu jedan uklopni zatik

odgovara uklopnom vremenu od 15 minuta.

3. Podešavanje točnog vremena:

Okretnu pločicu okrenite na desno (u smjeru kazaljke na satu), sve dok se

aktualno vrijeme ne poklapa s označnom strelicom, zatim vremensku sklopku

odmah utaknite u utičnicu, kako bi mehanički sat počeo raditi.

4. Bočna sklopka za odabir:

Položaj Timer: Programirano UKLJUČIVANJE i ISKLJUČIVANJE

Položaj ON : Ručno UKLJUČIVANJE

Tehnički podaci:

96 vremena UKLJUČIVANJA/ ISKLJUČIVANJA dnevno (24 sata)

Moguće ručno uklapanje

Minimalni vremenski razmak između uklapanja 15 min.

Nazivni napon: 230V~, 50Hz

Maksimalno opterećenje: 16A / 3680W

Induktivno opterećenja (npr. motori, crpke...): maks. 2A / 460VA

Integrirana zaštita djece

WEEE-naputak o zbrinjavanju

Rabljeni električni ili elektronski uređaji se u skladu s odredbama

EU više ne smiju stavljati u nerazvrstani otpad. Simbol kante za

otpad na kotačima ukazuje na nužnost odvojenog prikupljanja.

Pomozite i Vi u zaštiti okoliša te se pobrinite da se ovaj uređaj, kad ga više

ne budete koristili, preda u za to predviđene sustave za odvojeno prikupljanje

otpada.

DIREKTIVA 2002/96/EZ EUROPSKOG PARLAMENTA I VIJEĆA od

27. siječnja 2003. o starim električnim i elektronskim uređajima.



UPOZORENJE:

Ne višestruko serijski

spajati.

Mehaaniline lapsekaitsega

ööpäeva taimer

1. Funktsioon:

Programmeeritud lülitusprogramm kordub iga 24 tunni järel (ööpäeva taimer).

Väikseim lülitusvahemik on 15 minutit.

2. Lülitusprogrammide seadistus:

Vajutage pöördketta servas olevad lülituskontaktid (iga üksik on lülitusajale 15

minutit) terava eseme abil alla kuni kseerumiseni.

Selliselt määratakse kindlaks SEES-lülitusaeg. SISSE: tihvtid alla,

VÄLJA: tihvtid üles. Näide: Taimer peab ühe lambi lülitama sisse iga päev

kella 6.00 kuni 10.00. Selleks vajutage pöördketta servas olevad vastavad

lülituskontaktid kella 6.00 kuni 10.00 alla, kusjuures üks lülituskontakt vastab

lülitusajale 15 minutit.

3. Kellaaja seadistus:

Keerake pöördketast paremale (päripäeva) kuni aktuaalne kellaaeg vastab

märgistusnoolele, seejärel ühendage taimer koheselt pistikupessa, et mehaanili-

ne aegrelee hakkaks tööle.

4. Külgmine valikulüliti:

Asend Position : Programmeeritud SEES- ja VÄLJAS-lülitamine

Asend ON : Manuaalne SEES-lülitamine

Tehnilised andmed:

96 SEES- / VÄLJAS-lülitusaega päevas (24 tundi)

Manuaalne sisselülitamine võimalik

Minimaalne lülitusvahemik 15 minutit

Nimipinge: 230V~, 50Hz

Maksimaalne koormus: 16A / 3680W

Induktiivne koormus (nt mootorid, pumbad...): max. 2A / 460VA

Sisene lapsekaitse Elektri- ja elektroonikaseadmete jäätmeid

käsitleva direktiivi (WEEE) kohane jäätmekäitlusinfo Elektri-

ja elektroonikaseadmete jäätmeid ei ole enam lubatud euroopa õigusaktide

kohaselt viia sorteerimata prügi hulka. Ratastel prügikonteineri sümbol juhib

teie tähelepanu asjaolule, et seade on vaja lahuskoguda.

Aidake ka teie loodust kaitsta ja kandke selle eest hoolt, et see seade antaks

pärast selle kasutamisaja lõppu selleks ettenähtud jäätmete lahuskogumis-

punkti.

EUROOPA PARLAMENDI JA NÕUKOGU 27. jaanuari 2003. a DIREK-

TIIV 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta.

• 

Mitte pista sisse üksteise järel

Mitte katta kinni

Seadme pingevabadus on tagatud üksnes

siis, kui võrgupistik on välja tõmmatud.

Μηχανικός ημερήσιος χρονοδιακόπτης

με παιδική ασφάλεια

1. Λειτουργία:

Το προγραμματισμένο πρόγραμμα λειτουργίας επαναλαμβάνεται κάθε 24 ώρες (ημερήσιος

χρονοδιακόπτης). Το ελάχιστο διάστημα ενεργοποίησης είναι 15 λεπτά.

2. Ρύθμιση των προγραμμάτων λειτουργίας:

Με ένα αιχμηρό αντικείμενο ωθήστε προς τα κάτω τις ακίδες ρύθμισης στην άκρη του

περιστρεφόμενου δίσκου (η κάθε μία αντιστοιχεί σε χρόνο λειτουργίας 15 λεπτών)

έως ότου κουμπώσουν. Με αυτόν τον τρόπο καθορίζεται η περίοδος ενεργοποίησης.

ΕΝΕΡΓΟΠΟΙΗΣΗ: ακίδες ρύθμισης κάτω, ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: ακίδες ρύθμισης επάνω.

Παράδειγμα: Επιθυμείτε ο χρονοδιακόπτης να ενεργοποιεί μια λάμπα καθημερινά από

τις 6.00 πμ έως τις 10.00 πμ. Για να το επιτύχετε, ωθήστε προς τα κάτω τις αντίστοιχες

ακίδες ρύθμισης μεταξύ των ωρών 6.00 και 10.00, οι οποίες βρίσκονται στην άκρη του

περιστρεφόμενου δίσκου, η κάθε ακίδα ρύθμισης αντιστοιχεί σε χρόνο λειτουργίας 15

λεπτών.

3. Ρύθμιση της ώρας:

Στρέψτε τον περιστρεφόμενο δίσκο προς τα δεξιά (κατά τη φορά των δεικτών του

ρολογιού), έως ότου η τρέχουσα ώρα να συμφωνεί με το βέλος ένδειξης, έπειτα εισάγετε το

χρονοδιακόπτη αμέσως σε μια πρίζα, για να τεθεί σε λειτουργία ο ωρολογιακός μηχανισμός.

4. Πλαϊνός διακόπτης επιλογής:

Θέση Timer: Προγραμματισμένη ενεργοποίηση και απενεργοποίηση

Θέση ON : Χειροκίνητη ενεργοποίηση

Τεχνικά χαρακτηριστικά:

96 ώρες ενεργοποίησης / απενεργοποίησης ανά ημέρα (24 ώρες)

Δυνατότητα χειροκίνητης ενεργοποίησης

Ελάχιστο διάστημα ενεργοποίησης 15 λεπτά

Ονομαστική τάση: 230V~, 50Hz

Μέγιστο φορτίο: 16A / 3680W

Επαγωγικό φορτίο (π.χ. κινητήρες, αντλίες...): μεγ. 2A / 460VA

Ενσωματωμένη παιδική ασφάλεια

Ένδειξη διάθεσης WEEE

Σύμφωνα με τις ευρωπαϊκές προδιαγραφές, απαγορεύεται η ρίψη αποβλήτων

ηλεκτρολογικού και ηλεκτρονικού εξοπλισμού στα σκουπίδια. Το σύμβολο του

κάδου πάνω σε ρόδες, υπογραμμίζει την ανάγκη της ξεχωριστής διάθεσης.

Συνδράμετε και εσείς στη προστασία του περιβάλλοντος και διαθέστε αυτή τη

συσκευή στο προορισμένο σύστημα διάθεσης απορριμμάτων .

ΟΔΗΓΙΑ 2002/96/EC ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΣΥΜΒΟΥΛΙΟΥ,

από της 27 Ιανουαρίου 2003 για τα απόβλητα ηλεκτρικού και ηλεκτρονικού

εξοπλισμού



ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Μη συνδέετε

χρονοδιακόπτες

σε σειρά.

Vélræn dags- tímastillir

með barnavörn

1. Virkni:

Skiptiferlið sem hefur verið stillt inn endurtekur sig á 24 klukkustunda fresti

(Dags-tímastillir). Minnsta skiptibil er 15 mínútur.

2. Stilling skiptiferlanna:

Þrýsta skal skiptipinnunum á jöðrum snúningsskífunnar (hver og einn samsva-

rar 15 mínútna kveikitíma) með oddhvössum hlut niður þar til hann smellur í.

Með því er KVEIKI-skiptitímabilið ákvarðað.

KVEIKT: Skiptipinnar niðri, SLÖKKT: Skiptipinnar uppi.

Dæmi: Tímastillirinn á að sjá til þess að kveikt sá á lampa frá kl. 6:00 til 10:00

daglega. Til þess þarf að þrýsta niður viðeigandi skiptipinnum frá kl. 6:00 til

10:00 á jöðrum snúningsdisksins þar sem hver og einn skiptipinni samsvarar

15 mínútna kveikitíma.

3. Stilling tímans:

Snúa skal snúningsdisknum til hægri (réttsælis), þar til núverandi tími

samvarar stöðu merkipílunnar. Eftir það skal setja tímastillirinn umsvifalaust í

samband við rafmagnsinnstungu svo að vélræna tímakerð fari í gang.

4. Valstillirinn á hliðinni:

Staða Timer : Stillanleg KVEIKT- og SLÖKKT-stilling

Staða ON : Handvirk KVEIKT-Stilling

Tæknilegar upplýsingar:

96 KVEIKT- / SLÖKKT-Stillitímar á dag (24 klukkustundir)

Möguleg handvirk gangsetning

Lágmarks skiptibil 15 mín.

Málspenna: 230V~, 50Hz

Hámarksþol: 16A / 3680W

Aðleiðsluþol (t.d. Mótorar, dælur...): hám. 2A / 460VA

Innbyggt barnaöryggi

WEEE-Ráðleggingar um förgun

Notuð rafmagns- og rafeindastýrð tæki má, samkvæmt evrópskum reglum,

ekki lengur setja í óokkaðan úrgang. Táknið fyrir ruslatunnu á hjólum vísar

til mikilvægi aðskildar söfnunar.

Hjálpið til við að vernda umhverð og sjáið til þess að þetta tæki,

þegar ekki skal nota það lengur, fara í fyrirséð ker aðskildar söfnunar.

VIÐMIÐUNARREGLA 2002/96 EG EVRÓPSKA ÞINGSINS OG RÁÐ-

SINS frá 27. Janúar 2003 um rafmagns- og rafeindatæki og búnað.



VIÐVÖRUN:

Ekki stinga margsinnis

í röð.

Mekaaninen lapsisuojalla varustettu

vuorokausikytkin

1. Toiminta:

Asetettu kytkentäohjelma alkaa aina alusta 24 tunnin välein (vuorokausikyt-

kin). Lyhin mahdollinen kytkentäväli on 15 minuuttia.

2. Kytkentäohjelman asettaminen:

Säätölevyn reunassa olevia nastoja (joista kukin vastaa 15 minuutin kytkentä-

aikaa) painetaan terävällä esineellä siten, että ne naksahtavat ala-asentoon.

Näin asetetaan laitteen toiminnassaoloaika. PÅ: Koblingsstift oppe,

AV: Koblingsstift nede. Esimerkki: Aikakytkimellä halutaan asettaa lamppu

valaisemaan huonetta päivittäin klo 6.00‒10.00. Tällöin painetaan vastaavat

säätölevyn reunassa olevat kytkentänastat klo 6.00:sta klo 10.00:een ala-

asentoon, jolloin kukin kytkentänasta vastaa 15 minuutin kytkentäaikaa.

3. Kellonajan asettaminen:

Säätölevyä kierretään oikealle (myötäpäivään), kunnes merkkinuoli osoittaa

senhetkistä kellonaikaa. Sen jälkeen aikakytkin liitetään välittömästi sähköpis-

torasiaan, jotta mekaaninen kellomekanismi alkaa käydä.

4. Sivussa oleva valintakytkin:

Asento Timer: ohjelmoitu käynnistyminen ja sammuminen

Asento ON : manuaalinen käynnistäminen

Tekniset tiedot:

96 käynnistys- ja sammutusaikaa vuorokaudessa (24 tunnissa)

manuaalinen käynnistys mahdollinen

lyhin mahdollinen kytkentäväli 15 min

nimellisjännite: 230V~, 50Hz

maksimikuormitus: 16A / 3680W

induktiivinen kuormitus (esim. moottorit, pumput jne.)kork. 2A / 460VA

sisäänrakennettu lapsisuoja

Sähkö- ja elektroniikkalaiteromun hävittämisohjeet

Käytettyjä sähkö- ja elektroniikkalaitteita ei saa Euroopan unionin

määräysten mukaan enää hävittää lajittelemattomien jätteiden

mukana. Pyörissä oleva jätetynnyrin merkki osoittaa lajittelun välttämättö-

myyden. Suojele ympäristöä ja huolehdi siitä, että käytöstä poistetut laitteet

lajitellaan hävitettäviksi oikein.

Sähkö- ja elektroniikkalaiteromua koskeva 27. tammikuuta 2003 annettu

EUROOPAN PARLAMENTIN JA EUROOPAN UNIONIN

NEUVOSTON DIREKTIIVI 2002/96/EY.

• 

VAROITUS:

Laitteita ei pidä kytkeä

useampaa peräkkäin

Mechanical Day Timer with

Child Protection

1. Function:

24 hour program (15 min. switch time)

2. Setting of the timer programs:

Push the switching pins on the edge of the dial (one represents 15 min.) down

until engaged. ON: toggle down, OFF: toggle up

This determines the ON-time frame. Example: The timer is switching on a

lamp daily from 6.00 o’clock until 10.00 o’clock. You push down the corres-

ponding switching pins from 6.00 o’clock to 10.00 o’clock at the edge of the

dial; one switching pin corresponds to a switch time of 15 min.

3. Setting of the time:

Turn the dial to the right (clockwise), until the actual time corresponds to

the marking arrow, then plug the timer immediately into an outlet so that the

mechanical clock begins to work.

4. Select switch on the side:

Position Timer: Programmed ON- and OFF-switching

Position ON : Manual ON-switching

Technical Data:

96 ON- / OFF switch times per day (24 hours)

Manual switch-on possible

Minimum switching interval 15 min.

Nominal voltage: 230V~, 50Hz

Maximum load: 16A / 3680W

Inductive load (e.g. motors, pumps...): max. 2A / 460VA

Integrated child protection

WEEE-reference of disposal

In accordance with European defaults used electrical and electronics devices

may no more be given to the unsorted waste. The symbol of the waste bin on

Wheels refers to the necessity of separate collection. Please help with environ-

mental protection and see to it that this device is given

to the for this purpose designated systems of waste sorting if you do not use

it any longer.

GUIDELINE 2002/96/EG of the EUROPEAN PARLIAMENT AND the

COUNCIL of January 27th 2003 about electrical and electronics old

devices.

Mechanische dag-/tijdschakelklok

met kinderbescherming

1. Functie:

Het geprogrammeerde schakelprogramma herhaalt zich telkens na 24 uur (dag-/tijdschakel-

klok). De kleinste schakelafstand bedraagt 15 minuten

2. Instelling van de schakelprogramma’s:

De schakelpennen aan de rand van de draaischijf (iedere pen staat voor 15 minuten schakel-

tijd) met een puntig voorwerp naar beneden duwen totdat deze vastklikt. Daardoor wordt de

schakelperiode “AAN” bepaald. AAN: schakelpennen onderaan, UIT: schakel-

pennen bovenaan. Voorbeeld: De tijdschakelklok dient een lamp dagelijks van 6.00 uur tot

10.00 uur in te schakelen. Daarvoor duwt u de overeenkomstige schakelpennen van 6.00 uur

tot 10.00 uur aan de rand van de draaischijf naar beneden, waarbij één schakelpen met een

schakeltijd van 15 minuten overeenstemt.

3. Instelling van het tijdstip:

De draaischijf naar rechts draaien (in de richting van de wijzers van de klok) totdat het

actuele tijdstip met de markeringspijl overeenstemt, dan de tijdschakelklok onmiddellijk in

een stopcontact steken, opdat het mechanische uurwerk begint te functioneren.

4. Zijdelingse keuzeschakelaar:

Stand Timer: Geprogrammeerd IN- en UIT-schakelen

Stand ON : Handmatig IN-schakelen

Technische gegevens:

96 IN- / UIT-schakeltijden per dag (24 uur)

Handmatige inschakeling mogelijk

Minimale schakelafstand 15 min.

Nominale spanning: 230V~, 50Hz

Maximale belasting: 16A / 3680W

Inductieve belasting (bijvoorbeeld motoren, pompen...): max. 2A / 460VA

Geïntegreerd kinderslot

WEEE-afvalrichtlijn

In overeenstemming met de Europese aanwijzingen mag afgedankte elektrische

en elektronische apparatuur niet langer bij het ongesorteerde afval worden

gedeponeerd. Het symbool van de verrijdbare afvalbak wijst op de noodzaak

van een gescheiden afvalinzameling. Help ook mee ons milieu te beschermen

en zorg ervoor dat deze apparaten, als u ze niet meer gebruikt, in de correcte

systemen van de gescheiden afvalinzameling terechtkomen.

RICHTLIJN 2002/96/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van

27 januari 2003 betreffende afgedankte elektrische en elektronische apparatuur.

COUNCIL of January 27th 2003 about electrical and electronics old devices.



WAARSCHUWENDE

AANWIJZING:

Niet achter elkaar insteken.

Do not switch devices

from the same outlet



01. 14



ANL_25020-1.indd 1 10.01.2014 09:36:53

Механический суточный таймер

с защитой от детей

1. Принцип работы:

Установленная временная программа работает в цикле, повторяющемся каждые

24 часа (суточный таймер). Минимальная выдержка времени составляет 15 минут.

2. Установка временных программ:

С помощью острого предмета нажмите на переключающие рычажки на боковой

части вращающегося диска (каждый рычажок устанавливает выдержку в 15

минут). Тем самым устанавливается продолжительность времени ВКЛючения.

ВКЛ: переключающие рычажки внизу, ВЫКЛ: переключающие рычажки вверху.

Например: Таймер должен ежедневно включать лампу с 6.00 до 10.00 часов.

Для этого нажмите на соответствующие рычажки на боковой части диска,

установив время с 6.00 до 10.00 часов, при этом каждый рычажок устанавливает

выдержку в 15 минут.

3. Установка времени:

Поверните диск в правую сторону (по часовой стрелке) до отметки,

соответствующей текущему времени и сразу вставьте таймер в розетку для начала

работы временного механизма.

4. Боковой регулятор:

Положение Timer: Заданное ВКЛючение и ВЫКЛючение

Положение ON : Ручное ВКЛючение

Технические характеристики:

96 интервалов ВКЛючения и ВЫКЛючения в

день (24 часа)

Возможно включение вручную

Минимальная выдержка времени 15 мин.

Номинальное напряжение 230В~, 50Гц

Максимальная нагрузка: 16А / 3680Вт

Индуктивная нагрузка (напр. двигатели, насосы...): макс. 2А / 460ВA

Блокировка для защиты от детей

Указание по утилизации WEEE

(директива ЕС по лому электрических и электронных приборов)

Использованные электрические и электронные приборы в

соответствии с европейскими предписаниями не разрешается

выбрасывать с несортированными отходами. Символ мусорного

контейнера на колесах указывает на необходимость раздельного сбора.

Окажите помощь в защите окружающей среды и позаботьтесь о том, чтобы сдать

прибор, если Вы им больше не пользуетесь, в предусмотренную для этой цели

систему раздельного сбора.

ДИРЕКТИВА 2002/96/EG ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА

от 27 января 2003 г. в отношении старых электрических и электронных

приборов.

• 

ПРЕДУПРЕДИТЕЛЬНЫЕ

УКАЗАНИЯ::

Не включайте в розетку

таймера другой таймер.

Mechanikus napi időkapcsoló óra

gyermekvédelemmel

1. Működés:

A beprogramozott kapcsolási program 24 óránként megismétlődik (napi

időkapcsoló óra). A legkisebb kapcsolási időköz 15 perc.

2. A kapcsolási programok beállítása:

Nyomja le a forgótárcsa szélén található (egyenként 15 perc kapcsolási időnek

megfelelő) kapcsolószegmenseket egy hegyes tárggyal, amíg bepattannak.

Ezáltal beállítaható a BE-kapcsolási időköz. Kézi BE-kapcsolás: Billenő

kart nyomjuk lefelé, KI-kapcsolás: Billenő kart nyomjuk felfelé. Példa: Az

időkapcsoló órának naponta 6.00 és 10.00 óra között be kell kapcsolnia egy

lámpát. Ehhez nyomja meg 6.00 és 10.00 óra között a megfelelő kapcsolószeg-

menseket a forgótárcsa szélén, gyelembe véve, hogy egy kapcsolószegmens

15 perc kapcsolási időnek felel meg.

3. A pontos idő beállítása:

Forgassa a forgótárcsát jobbra (az óra járásával megegyező irányba), amíg

a jelölő nyíl megfelel az aktuális pontos időnek, ezután dugja be azonnal az

időkapcsoló órát a dugaszolóaljzatba annak érdekében, hogy a mechanikus óra

működésbe lépjen.

4. Oldalsó választó kapcsoló:

állás Timer: Beprogramozott BE- és KI-kapcsolás

állás ON : Manuális bekapcsolás

Műszaki adatok:

96 BE-/KI-kapcsolási idő naponta (24 óra)

Manuális bekapcsolás is lehetséges

Minimális kapcsolási időköz: 15 perc

Névleges feszültség: 230V~, 50Hz

Maximális terhelés: 16A / 3680W

Induktív terhelés (pl. motorok, szivattyúk stb.): max. 2A / 460VA

Beépített gyermekvédelem

WEEE megsemmisítési útmutatás

Az elhasznált elektromos és elektronikus készülékeket az európai

előírások szerint már nem szabad az osztályozatlan hulladékhoz tenni.

A kerekeken elhelyezett hulladéktartály szimbóluma a szelektív gyűjtés

szükségességére utal. Ön is segítse a környezetvédelmet és gondoskodjon

arról, hogy ezeket a készülékeket, p2-ha többé már nem használja, a szelektív

gyűjtés erre tervezett rendszereibe teszi.

AZ EUROPAI PARLAMENT ÉS A TANÁCS 2003 január 27-én kelt 2002/96/EG

IRÁNYELVE a használt elektromos és elektronikus készülékekről.



FIGYELMEZTETÉS:

Ne csatlakoztassa őket

többszörösen egymás után.

Temporizador mecânico diário

com protecção para crianças

1. Função:

O programa de comutação programado repete-se todas as 24 horas (temporiz-

ador diário). O período de comutação mais curto é de 15 minutos

2. Conguração dos programas de comutação:

Pressionar para baixo os segmentos na margem da roda giratória (cada

segmento representa 15 minutos de período de comutação) com um objecto

aado até encaixarem.

Assim, é determinado o período de comutação LIG. LIG.: Segmentos em

baixo, DESLIG.: Segmentos em cima. Exemplo: O temporizador deve ligar

diariamente uma lâmpada das 6 da manhã às 10 da manhã. Para isso, pressione

para baixo os respectivos segmentos das 6 da manhã às 10 da manhã na

margem da roda giratória, correspondendo um segmento a um período de

comutação de 15 minutos.

3. Conguração da hora:

Rodar a roda giratória para a direita (em sentido dos ponteiros do relógio) até

que a hora actual coincida com a seta de marcação, depois inserir imediata-

mente o temporizador na tomada, para que o cronómetro mecânico comece

logo a funcionar.

4. Selector lateral:

Posição Timer: LIGAR e DESLIGAR programado

Posição ON : LIGAR manualmente

Dados técnicos:

96 períodos de comutação LIGAR/DESLIGAR por dia (24 horas)

Conguração manual possível

Período de comutação mínimo 15 min.

Tensão nominal: 230V~, 50Hz

Carga máxima: 16A / 3680W

Carga indutiva (p.ex. motores, bombas...): máx. 2A / 460VA

Protecção para crianças integrada

WEEE-Aviso de descarte

Aparelhos eléctricos e electrónicos usados não podem ser mais colocados

em lixo não separado conforme as determinações europeias. O símbolo

do tambor de lixo sobre rodas avisa sobre a necessidade da colecta separada.

Também ajuda na protecção do meio ambiente e providencia que estes

aparelhos quando não mais usados sejam entregues no sistema previsto da colecta

separada.

DIRECTRIZ 2002/96/EG DO PARLAMENTO E CONSELHO EUROPEU de

27 de Janeiro 2003 sobre aparelhos eléctricos electrónicos antigos.

INDICAÇÃO DE AVISO:

Não inserir várias vezes

seguidas.

• 

Mekanik günlük zaman ayarlı saat,

çocuklara karşı korumalı

1. Işlev:

Programlanmış kumanda programı 24 saatte bir tekrarlanır (günlük zaman

ayarlı saat). En küçük kumanda aralığı 15 dakikadır.

2. Devreye sokma programlarını ayarlama: Çevirme diskinin kenarındaki

kumanda pimlerini (her biri 15 dakika kumanda süresi içindir) sivri bir cisimle

yerleşene kadar aşağıya doğru bastırın. Böylece bir AÇIK kalma süresi belirle-

nir. AÇIK: Kumanda pimi üstte, KAPALI: Kumanda pimi altta.

Örnek: Zaman ayarlı saat bir lambayı her gün saat 6.00‘dan 10.00‘a kadar

açmalıdır. Bunun için ilgili kumanda pimlerini saat 6.00‘dan 10.00’a kadar

çevirme diskinin kenarından aşağıya doğru bastırın. Burada her bir kumanda

pimi 15 dakikalık bir kumanda süresine denk gelir.

3. Saatin ayarlanması:

Çevirme diskini, güncel saatin işaret oku ile aynı olacağı şekilde sağa doğru

(saat dönme yönünde) çevirin, mekanik saat mekanizmasının çalışmaya

başlaması için ardından zaman ayarlı saati hemen bir elektrik prizine takın.

4. Yandaki seçme şalteri:

Konum Timer: Programlanmış AÇMA ve KAPATMA kumandası

Konum ON : Manuel AÇMA kumandası

Teknik veriler:

Günlük (24 saat) 96 AÇMA/KAPAMA kumanda zamanı

Manuel çalıştırılması mümkün.

Minimum kumanda aralığı 15 dakika.

Çalışma gerilimi 230V~, 50Hz

Maksimum yüklenme: 16A / 3680W

İndüktif yükleme (örn. motorlar, pompalar…): maks. 2A / 460VA

Entegre çocuk sigortası

WEEE Tasye Uyarısı

Kullanılmış elektrik ve elektronik cihazların Avrupa Yönergeleri

uyarınca bundan böyle ayıklanmamış çöplere atılması yasaktır.

Tekerlek üzerindeki çöp bidonu sembolü, ayrı toplanması

gerekliliğine dikkat çekmektedir. Lütfen siz de çevre korumaya,

artık kullanmadığınız bu cihazları ayrı toplama yerlerindeki öngörülen

sistemlere atarak katkıda bulununuz.

Elektrik ve Elektronik Eski Cihazlarla İlgili 27 Ocak 2003 tarihli AVRU-

PA PARLAMENTOSU VE KURULUNUN 2002/96/EG YÖNERGESİ



UYARI AÇIKLAMASI:

Arka arkaya takmayın.

Mehanska dnevna programska ura

z otroško zaščito

1. Funkcija:

Izbrani program preklapljanja se ponovi vsakih 24 ur (dnevna stikalna ura).

Minimalni časovni interval je 15 minut.

2. Nastavitev programa preklapljanja:

Zatiče ob robu vrtljivega okroglega stikala (vsak zatič predstavlja 15-minutni

interval) potisnite z ostrim predmetom navzdol, da zaskočijo.

Tako določite čas VKLOPA. VKLOPA: Stikalo navzgor, IZKLOP: Stikalo

navzdol. Na primer: S programsko uro naj bi bila svetilka vsak dan vklopljena

od 6.00 do 10.00. Potisnite ustrezne zatiče od 6.00 do 10.00 ure ob robu

vrtljivega okroglega stikala navzdol, pri čemer en zatič ustreza časovnemu

intervalu 15 minut.

3. Nastavitev točnega časa:

Vrtljivo okroglo stikalo zavrtite v desno (v smeri urinega kazalca) tako, da oz-

naka v obliki puščice prikazuje trenutni točni čas. V tem trenutku programsko

uro takoj priključite na električno vtičnico in mehanska ura bo začela delovati.

4. Stransko stikalo:

Položaj Timer : Programirani VKLOPI in IZKLOPI

Položaj ON : Ročni VKLOP

Tehnični podatki:

96 VKLOPOV / IZKLOPOV na dan (24 ur)

Možni ročni VKLOPI

Minimalni časovni interval 15 min.

Nazivna napetost: 230V~, 50Hz

Maksimalna obremenitev: 16A / 3680W

Induktivna obremenitev (npr. motorji, črpalke...): maks. 2A / 460VA

Vgrajena otroška zaščita

WEEE-navodila za ravnanje z odpadno električno in elektronsko opremo

V skladu s predpisom Evropske Unije, odpadne električne in

elektronske opreme ne smemo odlagati med nesortirane odpadke.

Simbol smetnjaka na kolesih prikazuje nujnost ločenega zbiranja

odpadkov. Pomagajte tudi vi varovati okolje in poskrbite, da boste

naprave, ki jih ne potrebujete več, odložili na za to predvidene

sisteme ločevanja odpadkov.

DIREKTIVA 2002/96/ES EVROPSKEGAPARLAMENTA IN EVROPS-

KEGA SVETA z dne 27. 1. 2003 o odpadni električni in elektronski

opremi.

• 

POZOR:

Ne priklapljajte

večkratno zaporedoma.

Mekanisk døgn-tidsur

med barnesikring

1. Funksjon:

Det programmerte innkoplingsprogrammet gjentas hver 24. time (døgn-tidsur).

Minimum tidsavstand for innkopling er 15 min.

2. Innstilling av innkoplingsprogrammene:

Bruk en spiss gjenstand og trykk de stiftene på kanten av skiven (hver stift står

for 15 minutters innkoplingstid) til de stanser.

På denne måten bestemmer du hvor lenge apparatet skal stå PÅ.

PÅ: Koblingsstift oppe, AV: Koblingsstift nede.

Eksempel: Tidsuret skal slå på en lampe hver dag fra kl. 6.00 til kl. 10.00.

Trykk ned de respektive stiftene fra kl. 6.00 til kl. 10.00 på kanten av skiven.

Én stift tilsvarer 15 min. innkoplingstid.

3. Innstilling av klokkeslett:

Vri skiven til høyre (med klokken) til markeringspilen peker på aktuelt

klokkeslett. Sett tidsuret i stikkontakten med en gang, det mekaniske urverket

begynner straks å gå.

4. Bryter på siden:

Stilling Timer: Programmert PÅ og AV

Stilling ON : Manuelt PÅ

Tekniske data:

96 tidspunkter for PÅ og AV pr. dag (24 timer)

Kan slås på manuelt

Minimum innkoplingstid 15 min.

Nominell spenning: 230V~, 50Hz

Maks. belastning: 16A / 3680W

Induktiv belastning (f.eks. motorer, pumper...): maks. 2A / 460VA

Integrert barnesikring

WEEE-afvalrichtlijn

In overeenstemming met de Europese aanwijzingen mag

afgedankte elektrische en elektronische apparatuur niet langer

bij het ongesorteerde afval worden gedeponeerd. Het symbool van de verrijd-

bare afvalbak wijst op de noodzaak van een gescheiden afvalinzameling. Help

ook mee ons milieu te beschermen en zorg ervoor dat deze apparaten, als u ze

niet meer gebruikt, in de correcte systemen van de gescheiden afvalinzameling

terechtkomen.

RICHTLIJN 2002/96/EG VAN HET EUROPEES PARLEMENT EN

DE RAAD van 27 januari 2003 betreffende afgedankte elektrische en

elektronische apparatuur.

• 

ADVARSEL:

Ikke sett ere tidsur i

hverandre.

Reloj programador diario

con protección infantil

1. Función:

El programa de conexión programado se repite cada 24 horas (reloj programa-

dor diario). El tiempo mínimo de conexión es de 15 minutos.

2. Ajuste del programa de conexión:

Presione hacia abajo las barritas del borde del disco giratorio (cada una

representa 15 minutos de tiempo de conexión) con ayuda de algún objeto en

punta hasta que queden enclavadas. De esta forma se determina la duración de

conexión. CONECTAR: barritas hacia abajo, DESCONECTAR: barritas hacia

arriba. Ejemplo: Para programar el reloj para que encienda una lámpara de

6:00 a 10:00 horas todos los días: Presione hacia abajo las barritas correspon-

dientes entre 6:00 y 10:00 horas del borde del disco giratorio. Cada barrita se

corresponde con un tiempo de conexión de 15 minutos.

3. Ajuste de la hora:

Gire el disco giratorio hacia la derecha (en el sentido de las agujas del reloj),

hasta que la echa coincida con la hora actual. A continuación, introduzca el

reloj programador en la toma de corriente para que el mecanismo del reloj

comience a funcionar.

4. Interruptor de selección lateral:

Posición Timer: ENCENDIDO y APAGADO programado

Posición ON : ENCENDIDO manual

Datos técnicos:

96 intervalos de conexión o desconexión por día (24 horas)

Posibilidad de conexión manual

El tiempo mínimo de conexión es de 15 min.

Tensión nominal: 230V~, 50Hz

Carga máxima: 16A / 3680W

Carga inductiva (p. ej. motores, bombas, etc.): máx. 2A / 460VA

Protección infantil integrada

WEEE-Indicaciones para la evacuación

De acuerdo con las normas europeas los residuos de aparatos

eléctricos y electrónicos p2-ya no pueden evacuarse junto con los

residuos no clasicados. El símbolo del recipiente de basura con

ruedas indica la necesidad de una evacuación selectiva. Colabore usted

también en la protección del medio ambiente entregando este aparato a

la recogida selectiva de residuos cuando no vaya a utilizarlo más.

DIRECTIVA 2002/96/CE DEL PARLAMENTO Y CONSEJO EUROPEOS del 27

de enero de 2003 sobre residuos de aparatos eléctricos y electrónicos.

• 

Mekanisk dygnstimer

med barnlås

1. Funktion:

Det inprogrammerade till- och frånslagsprogrammet upprepas varje 24 timme

(dygnstimer). Minsta möjliga till- och frånslagperiod är 15 minuter.

2. Inställning av till- och frånslagsprogrammen:

Tryck ned de stiften i kanten av vridskivan (varje stift motsvarar 15 minuters

till- och frånslagstid) med ett spetsigt föremål tills de hakar i.

Därmed fastställs en period för tillslagning. TILL: Kopplingsstift upptill,

FRÅN: Kopplingsstift nedtill. Exempel: Timern ska tända en lampa från kl.

6.00 till kl. 10.00 dagligen. Tryck i så fall ned motsvarande stift i kanten av

vridskivan från kl. 6.00 till kl. 10.00. Varje stift motsvarar en period på 15

minuter.

3. Inställning av tiden:

Vrid vridskivan till höger (medurs) tills det aktuella klockslaget stämmer

överens med markeringspilen och anslut sedan omedelbart timern till ett uttag,

så att det mekaniska urverket startar.

4. Omkopplare i sidan:

Läge Timer: Programmerad TILL- och FRÅN-slagning

Läge ON : Manuell TILL-slagning

Tekniska specikationer:

96 TILL-/FRÅN-slagningstider per dygn (24 timmar)

Manuell tillslagning möjlig

Minsta möjliga till- och frånslagsperiod 15 minuter

Nominell spänning: 230V~, 50Hz

Maximal belastning: 16A / 3680W

Induktiv belastning (t.ex. motorer, pumpar): max. 2A / 460VA

Integrerat barnlås

WEEE-avfallshanteringsanvisningar

Begagnad elektrisk el- och elektronikutrustning får enligt europeiska

regler inte längre läggas bland osorterat avfall. Symbolen med

avfallstunnan på hjul anger att produkten skall källsorteras.

Hjälp till att skydda miljön genom lämna denna apparat till rätt

avfallssystem inom ramen för källsorteringen.

DET EUROPEISKA PARLAMENTETS OCH RÅDETS DIREKTIV

från den 27 januari 2003 beträffande uttjänt elektrisk och elektronisk

utrustning.

• 

VARNING:

Anslut inte era timers

efter varandra.

No conectar en serie

repetidas veces

No cubrir

Typ.-Nr.: 25020-1

REV Ritter GmbH

Frankenstr. 1-4

D-63776 Mömbris

www.rev.biz

TimerON

Timer





ANL_25020-1.indd 2 10.01.2014 09:36:58

Produkspesifikasjoner

Merke:	REV
Kategori:	Ikke kategorisert
Modell:	25020

Trenger du hjelp?

Hvis du trenger hjelp med REV 25020 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Ikke kategorisert REV Manualer

REV 25760 Bruksanvisning

7 September 2025

REV iComfort Gateway 86500-B Bruksanvisning

7 September 2025

REV 25400 Bruksanvisning

7 September 2025

REV 002594 Bruksanvisning

7 September 2025

REV EMT757 Bruksanvisning

7 September 2025

REV 25020 Bruksanvisning

6 September 2025

REV 25200 Bruksanvisning

6 September 2025

REV iComfort 84477-B Bruksanvisning

6 September 2025

REV 25010 Bruksanvisning

6 September 2025

REV 25600 Bruksanvisning

6 September 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Craftsman CMXPTSG1014NB Bruksanvisning

7 September 2025

Craftsman CMXGKAME30A Bruksanvisning

7 September 2025

Audison APM Bruksanvisning

7 September 2025

Marvel Professional MA24RA2R Bruksanvisning

7 September 2025

Harman Kardon ABH 4 Bruksanvisning

7 September 2025

Belkin F5U126 Bruksanvisning

7 September 2025

Craftsman CMXGAAMR27BL Bruksanvisning

7 September 2025

Craftsman CMXZTSG1075NB Bruksanvisning

7 September 2025

Marvel Legacy ML24RIR Bruksanvisning

7 September 2025

Zojirushi Gourmet d'Expert EP-PBC10 Bruksanvisning

7 September 2025
