Side 1/12

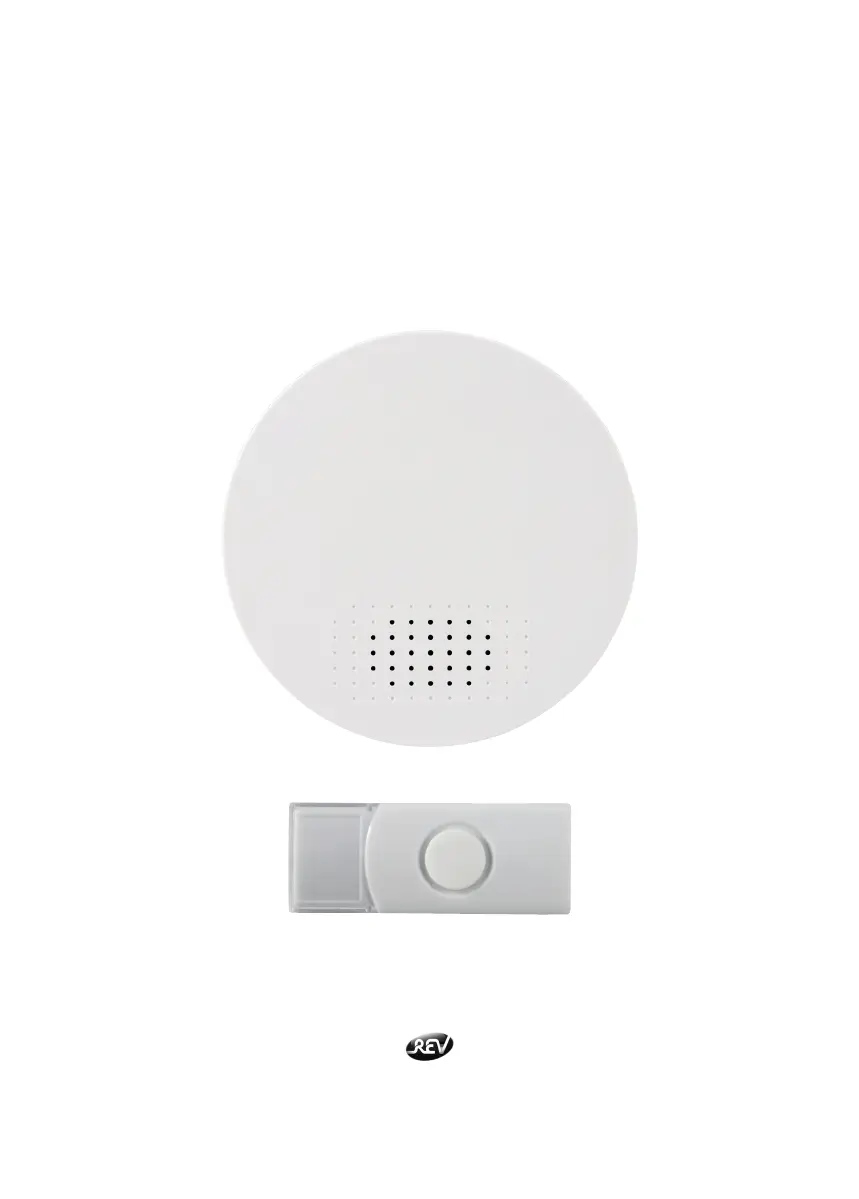

Funk-Gong
Typ: QH-863A
REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de
Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.de
* 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.
02.19
ANL_QH-863A.indd 1 18.02.2019 14:31:12
2 3

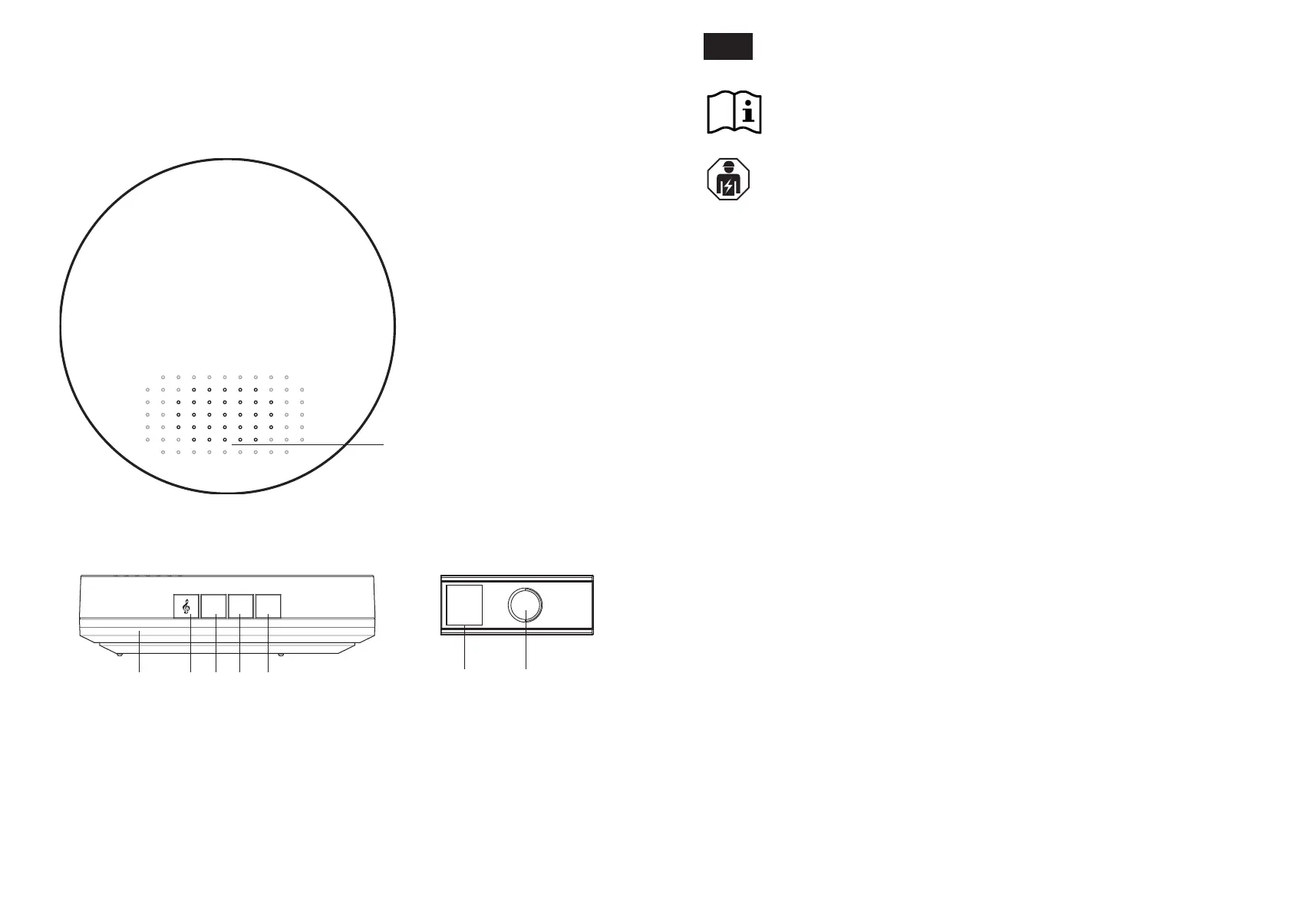

Übersicht
1
87
CODE
2 3 4 5 6
MODE VOL
Allgemeines
Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam
durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist
spritzwassergeschützt (IP44) und nicht für den rauen Betrieb geeignet. Der Funk-Gong
ist für die Montage in trockenen Innenräumen (IP20) vorgesehen.
Installation nur durch eine Elektrofachkraft!
Lieferumfang
1x Klingeltaster
1x Funk-Gong
1x Batterie (3V CR2032)
3x Dübel
3x Schrauben
1x doppelseitiges Klebeband
1x Bedienungsanleitung
Produktübersicht
1. Lautsprecher
2. LED Signalleuchte
3. Melodie
4. Codierung
5. Modus (Ton, Licht)
6. Lautstärke
7. Namensschild
8. Klingeltaster
Hinweise
• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Funk-Gong).
• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung
vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
• Die Reichweite zwischen Klingeltaster und Funk-Gong beträgt max. 100m im freien Feld. Das
Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings
abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und
-decken führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von
Klingeltaster und/oder Funk-Gong.
• Durch Abschirmungen von Metallteilen kann der Empfang stark benachteiligt werden, so
dass eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Klingeltaster
niemals auf Metallflächen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder
zu reparieren.
DE
Funk-Gong
ANL_QH-863A.indd 2-3 18.02.2019 14:31:13
4 5
Klingelton
Es stehen 36 verschiedene Klingeltöne zur Auswahl. Drücken Sie die Taste (3) auf dem Funk-Gong,
welche durch ein Notenschlüsselsymbol gekennzeichnet ist, um die Melodie zu ändern.
Lautstärke
Sie können die Lautstärke in sechs Stufen durch Drücken der Taste „VOL“ (6) einstellen.
Codierung
Sie können einem Funk-Gong bis zu fünf Klingeltaster zuweisen (Beispiel: je ein Klingeltaster an
jedem Zugang zum Gelände, Funk-Gong an zentraler Stelle) oder Sie können einem Klingeltaster
bis zu fünf Funk-Gongs zuweisen (Beispiel: Klingeltaster an der Haustüre, je ein Funk-Gong pro
Etage). Achten Sie hierbei darauf, dass Funk-Gong und Klingeltaster auf der selben Funkfrequenz
(433,92MHz) senden. Sie können Funk-Gong und Klingeltaster wie folgt codieren:
Drücken Sie an der Seite des Funk-Gongs die Taste „CODE“ (4). Der Funk-Gong symbolisiert seine
Bereitschaft durch ein audiovisuelles Signal. Drücken Sie nun den Klingelknopf des Klingeltasters
um die beiden Geräte miteinander zu verbinden. Sobald der Funk-Gong das Signal empfängt, hören
Sie einen Klingelton. Dieser Vorgang dauert ca. 10 Sekunden. Der Klingeltaster und der Funk-
Gong wurden erfolgreich codiert. Sollte die Codierung nicht erfolgreich sein, wiederholen Sie den
Vorgang von vorne, sobald die LED des Funk-Gongs nicht mehr blinkt.
Rufunterscheidung
Wenn Sie mehrere Klingeltaster in Verbindung mit einem Funk-Gong verwenden, können Sie jedem
Klingeltaster einen anderen Klingelton am Funk-Gong zuweisen. Hierzu wählen Sie am Funk-Gong
den gewünschten Klingelton aus und codieren den Klingeltaster wie oben beschrieben. Jetzt sind
der gewählte Klingelton und der Klingeltaster verknüpft. Nun können Sie diesen Vorgang für weitere
Klingeltaster wiederholen.
Codierung löschen
Um die Klingeltaster zurückzusetzen drücken Sie die Taste (3) auf dem Funk-Gong für
ca. 5 Sekunden. Nach dem Aufleuchten der LED-Signalleuchte werden alle gespeicherten
Verbindungsinformationen gelöscht. Entfernen Sie nun die Batterien aus dem/n Funk-Gong(s) und
dem/n Klingeltaster(n) und legen Sie diese erst nach 30 Sekunden wieder ein. Sobald die Batterien
sich wieder im Gerät befinden können Klingeltaster und Funk-Gong für 30 Sekunden miteinander
verbunden werden. Den Klingelton können Sie wie im Punkt „Klingelton“ beschrieben einrichten.
Wenn Sie das Produkt für längere Zeit nicht benötigen/nutzen, entnehmen Sie die Batterien aus
Funk-Gong und Klingeltaster.
Montage
Der Funk-Gong ist für die Wandmontage mit Schrauben vorgesehen. Wählen Sie einen geeigneten
Platz für die Montage im Innenbereich, z.B. in der Nähe der Tür. Für die Wandmontage bohren Sie
ein Loch in die Wand und stecken einen Dübel hinein. Anschließend können Sie eine Schraube in
den Dübel stecken und den Funk-Gong daran aufhängen.
Den Klingeltaster können Sie entweder mit doppelseitigem Klebeband oder mit Schrauben fixieren.
Wählen Sie für die Montage einen geschützten Platz im Außenbereich, z.B. unter einem Dach.
Um den Klingeltaster mit Schrauben zu befestigen, nehmen Sie die rückseitige Abdeckung ab und
durchbohren Sie die beiden Einkerbungen. Anschließend bohren Sie zwei Löcher in die Wand und
stecken Dübel hinein. Jetzt können Sie die rückseitige Abdeckung an die Wand schrauben.
Als letztes befestigen Sie die Front-Abdeckung auf der rückseitigen Abdeckung.
DE
Technische Daten
Typnummer Funk-Gong: QH-863A
Typnummer Klingeltaster: QH-I
Frequenz: 433,92MHz
Frequenzband: 433,05 - 434,79MHz
Max. Sendeleistung: <10mW
Reichweite (Freifeld) : ca. 100m
Lautstärke: max. 85dB
Schutzgrad: Funk-Gong: IP20 (nur zur Verwendung in trockenen Innenräumen)
Klingeltaster: IP44 (spritzwassergeschützt)
Standby-Verbrauch: 0,5mA
Batterie: Funk-Gong: 3x 1,5V AA (nicht im Lieferumfang enthalten)
Klingeltaster: 1x 3V CR2032 (im Lieferumfang enthalten)
Temperatur Einsatzbereich: -20°C bis +50°C
Schutzklasse: Schutzklasse III (Schutzkleinspannung )
Sicherheitshinweise Batterien
• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die
verschluckt werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu
reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt,
zur Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen
und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.
Inbetriebnahme (Batterie)
Funk-Gong
Lösen Sie die Abdeckung des Batteriefachs über den Hebel aus der Verankerung. Legen Sie die
Batterien (3x 1,5V AA) in das Batteriefach ein. Beachten Sie hierbei die korrekte Polarität, welche im
Batteriefach ersichtlich ist. Verschließen Sie nun das Batteriefach wieder mit der dafür vorgesehen
Abdeckung.
Klingeltaster
Entfernen Sie die Batterieabdeckung auf der Rückseite des Klingeltasters. Legen Sie die Batterie in
das Batteriefach (3V CR2032). Beachten Sie hierbei die korrekte Polarität (+ Pol oben). Verschließen
Sie nun das Batteriefach wieder mit der dafür vorgesehen Abdeckung.
Inbetriebnahme (Modus, Klingelton, Lautstärke, Codierung)
Modus
Stellen Sie den gewünschten Modus über die Taste „MODE“ (5) ein. Zum Konfigurieren des
gewünschten Modus drücken Sie die Taste so oft bis der Funk-Gong den gewünschten Modus
wiedergibt.
Es stehen folgende Modi zur Auswahl:
• akustische Benachrichtigung via Ton
• visuelle Benachrichtigung via LED-Signalleuchte
• audiovisuelle Benachrichtigung via Ton + LED-Signalleuchte
DE
ANL_QH-863A.indd 4-5 18.02.2019 14:31:13
