Funk-Gong Orchestra

Typ: DB400 + DB50

REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de

Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.de

* 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

02.19

ANL_DB400.indd 1 19.02.2019 07:23:31

Codierung erstellen/löschen

Gong und Klingeltaster dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung

erneuern, oder weitere Gongs/Klingeltaster hinzufügen möchten, gehen Sie wie folgt vor.

Codierung von Gong und Klingeltaster:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/

Melodienauswahl“).

2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED

fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

3. Drücken Sie den Klingeltaster um ein Signal an den Gong zu senden. Wenn die Codierung erfolgreich

ist, gibt der Gong den ausgewählten Klingelton automatisch wieder.

Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.

• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster,

Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene

Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine

Rufunterscheidung erstellen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger

(Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

• Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder,

Fensterkontakt) zugeordnet werden. Siehe „Kompatible Produkte“.

Codierung löschen:

Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen

zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt war das Zurücksetzen

erfolgreich. Alle Codierungen werden gelöscht.

Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt solange bestehen, bis Sie die Codierung

wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen.

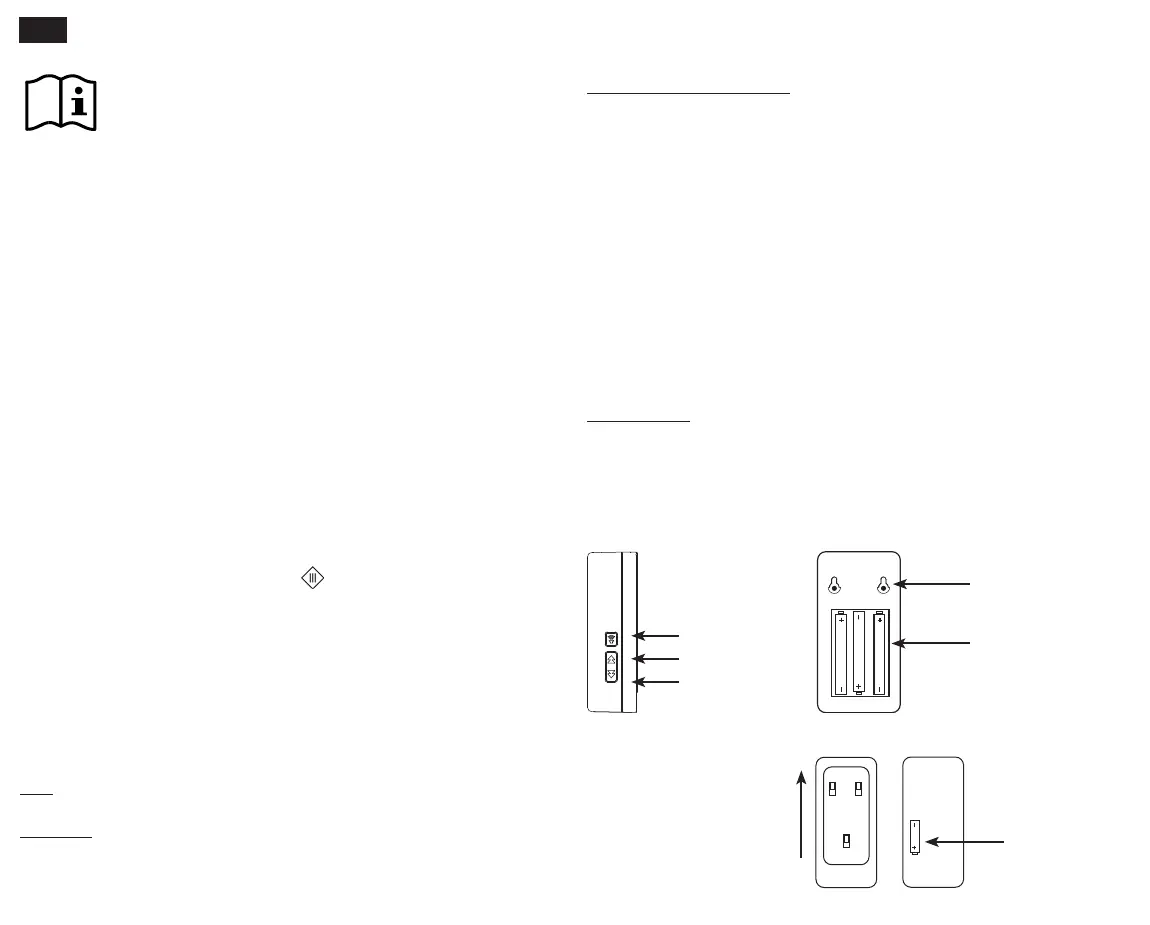

Lautstärke

Melodien rückwärts

Melodien vorwärts

Montageplatte

nach oben

schieben zur

Demontage.

Batteriefach

Gong Rückansicht

Klingeltaster Rückansicht

Gong Seitenansicht

Batteriefach

Aufhängelasche

Allgemeines

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam

durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den

Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in

trockenen Innenräumen (IP20) vorgesehen.

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).

• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung

vorzunehmen.

• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.

• Die Reichweite zwischen Sender und Empfänger beträgt max. 150m im freien Feld. Das Funksignal

wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von

den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer

Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.

• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass

eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf

Metallﬂächen.

• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öﬀnen oder zu

reparieren.

Technische Daten

Reichweite Freifeld: max. 150m

Frequenz: 433,92MHz

Frequenzband: 433,05 – 434,79MHz

Max. Sendeleistung: <10mW

Batterie: Gong: 3x 1,5V AAA (nicht im Lieferumfang enthalten)

Klingeltaster: 1x 12V 23A (im Lieferumfang enthalten)

Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen

Klingeltaster: IP55, zur Verwendung im Außenbereich

Lautstärke: 90dB (4-Stufen regelbar)

Anzahl Melodien: 52 Melodien wählbar

Schutzklasse: Schutzkleinspannung

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.

• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die

verschluckt werden können.

• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu

reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur

Explosion oder zu Feuer führen kann.

• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und

kühlen Ort aufbewahren.

• Batterien nicht ins Feuer werfen, nicht öﬀnen sowie weder selbst löten noch schweißen.

• Batterien nicht kurzschließen.

Inbetriebnahme

Gong: Öﬀnen Sie das Batteriefach des Gongs und legen Sie Batterien ein. Batterieanzahl und -typ

siehe „Technische Daten“. Schließen Sie anschließend das Batteriefach wieder.

Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des

Klingeltasters schieben (siehe Abbildung rechts). Öﬀnen Sie das Batteriefach des Klingeltasters mit

dem beiliegenden Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie

anschließend das Batteriefach wieder.

ANL_DB400.indd 3 19.02.2019 07:23:32

WEEE-Entsorgunghinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr

zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf

die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz

und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen

Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN

PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich

verpﬂichtet, alle Batterien und Akkus, egal ob sie Schadstoﬀe enthalten oder nicht, bei

einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit

sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus

bitte nur in entladenem Zustand abgeben!

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp DB400 + DB50 der

RICHTLINIE 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe

unter: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im

Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine

E-Mail an service@rev.de.

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren

Annahme verweigern müssen.

Kompatible Produkte

Artikelnummer Typnummer Bezeichnung

0082600103 DB500 + DB50 Funkgong Orchestra Quadrat weiß

+ Klingeltaster Orchestra weiß

0082610103 DB500AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß

+ Klingeltaster Orchestra weiß

0082620103 DB400 + DB50 Funkgong Orchestra Rechteck weiß

+ Klingeltaster Orchestra weiß

0082630103 DB400AC + DB50 Funkgong Orchestra Rechteck für Steckdose weiß

+ Klingeltaster Orchestra weiß

0083950103 DB50 Funkklingeltaster Orchestra weiß

0083960103 SA-IR07-NWX03-D Funkbewegungsmelder Orchestra weiß

0083970103 SA-MC08-N04-D Funkfensterkontakt Orchestra weiß

0082650103 B6 (AC) + B6 (DC)

+ DB50

Funkgong-Set Orchestra Gong Q + Gong Q

Steckdose weiß + Klingeltaster weiß

0082640103 B7 (DC)

+ SA-IR07-NWX03-D

+ DB50

Funkgong-Set Orchestra Gong Q +

Funkbewegungsmelder weiß + Klingeltaster weiß

Lautstärkeeinstellung/Melodienauswahl

Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte

Lautstärke/Melodie ertönt.

Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt

ausgewählte Lautstärke wird automatisch gespeichert.

Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne

abspielen. Dies hat keinen Einﬂuss auf den gespeicherten Klingelton bei der Codierung zwischen

Sender und Empfänger.

Montage

Wählen Sie einen geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewählten Stellen auf

Leitungen bevor Sie Löcher bohren.

Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen

gewählten Montageort.

Gong: Drehen Sie die Schrauben in die Wand bis sie noch wenige Millimeter hervorstehen. Hängen

Sie den Gong an die vorgesehenen Aufhängelaschen.

Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den

Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband

für die Montage.

Fehlersuche

Fehlerbeschreibung Fehlerbehebung

Der Gong klingelt

nicht

• Überprüfen Sie die Batterien des Empfängers (Gongs) und des

Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt).

Wechseln Sie die Batterien, wenn notwendig.

• Überprüfen Sie, ob die Entfernung zwischen Empfänger (Gong)

und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu

groß ist. Verringern Sie die Entfernung um wieder innerhalb der

Reichweite zu sein, wenn notwendig.

• Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender

(Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist.

Codieren Sie Empfänger und Sender wie oben beschrieben, wenn

notwendig.

• Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong).

Erhöhen Sie die Lautstärke, wenn notwendig.

Reichweite ist gering • Überprüfen Sie den Montageuntergrund und die Umgebung.

Metalloberﬂächen können die Reichweite reduzieren.

Vermeiden Sie die Montage auf oder in der Nähe von Metall.

• Bauliche Gegebenheiten (z.B. Betonwände oder -decken) können

die Reichweite beeinﬂussen.

• Andere Funkprodukte in der Nähe können die Reichweite

beeinﬂussen. Ändern Sie den Standort von Empfänger (Gong)

und/oder Sender (Klingeltaster, Bewegungsmelder,

Fensterkontakt) oder des anderen Funkprodukts.

• Überprüfen Sie die Batterien von Empfänger (Gong) und Sender

(Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie

die Batterien, wenn notwendig.

ANL_DB400.indd 4-5 19.02.2019 07:23:32
