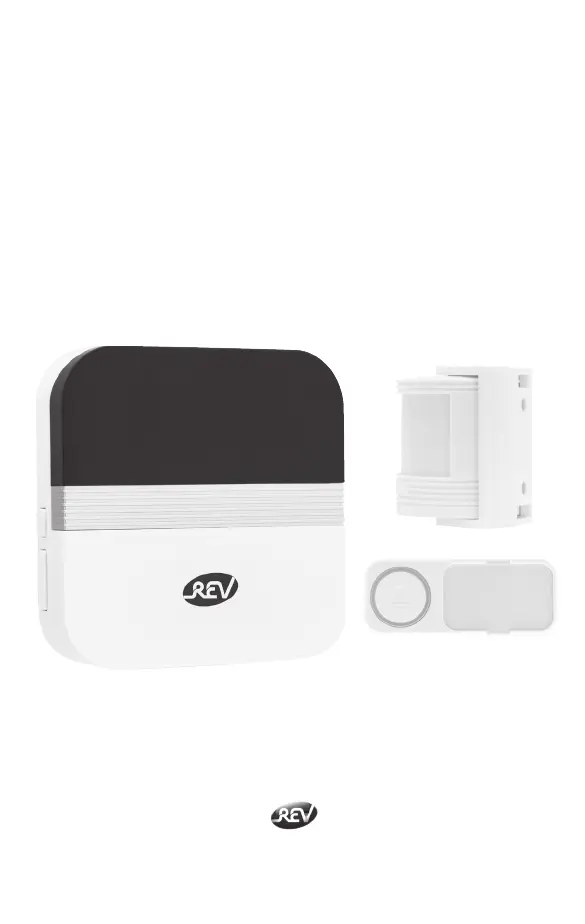

Funk-Gong-Set Orchestra

Typ: B7 (DC) +

SA-IR07-NWX03-D + DB50

REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de

Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.de

* 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

02.19

ANL_B7(DC)_SA-IR07-NWX03-D_DB50.indd 1 19.02.2019 07:22:22

Allgemeines

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam

durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist

für den Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong und der

Bewegungsmelder sind für die Montage in trockenen Innenräumen (IP20) vorgesehen.

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

• Dieses Set besteht aus zwei Sendern (Klingeltaster und Bewegungsmelder) und einem Empfänger

(Gong).

• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung

vorzunehmen.

• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.

• Die Reichweite zwischen Sender und Empfänger beträgt max. 100m bzw. 150m im freien Feld. Das

Funksignal wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings

abhängig von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken

führen zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder

Empfänger.

• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass

eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf

Metallﬂächen.

• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öﬀnen oder zu

reparieren.

Technische Daten

Reichweite Freifeld: Klingeltaster - Gong: max. 150m

Bewegungsmelder - Gong: max. 100m

Frequenz: 433,92MHz

Frequenzband: 433,05 – 434,79MHz

Max. Sendeleistung: <10mW

Bewegungsmelder: Erfassungswinkel: ca. 110°

Erfassungsbereich: ca. 4m

Zeit zwischen 2 Erfassungen: 5 Sekunden

Batterie: Gong: 3x 1,5V AAA (nicht im Lieferumfang enthalten)

Klingeltaster: 1x 12V 23A (im Lieferumfang enthalten)

Bewegungsmelder: 1x 3V CR2450 (im Lieferumfang enthalten)

Schutzart: Gong und Bewegungsmelder: IP20, nur zur Verwendung in trockenen

Innenräumen

Klingeltaster: IP55, zur Verwendung im Außenbereich

Lautstärke: 90dB (4-Stufen regelbar)

Anzahl Melodien: 52 Melodien wählbar

Schutzklasse: Schutzkleinspannung

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.

• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die

verschluckt werden können.

• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu

reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur

Explosion oder zu Feuer führen kann.

• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und

kühlen Ort aufbewahren.

• Batterien nicht ins Feuer werfen, nicht öﬀnen sowie weder selbst löten noch schweißen.

• Batterien nicht kurzschließen.

Funktion Bewegungsmelder

Der Bewegungsmelder startet alle 5 Sekunden eine Erfassung des Bereiches. Die blaue Anzeige

leuchtet auf, wenn während der Erkennungszeit eine Bewegung oder Temperaturänderung im Er-

fassungsbereich erkannt wird. Der Sensor wird ausgelöst und sendet ein Signal an den Empfänger

(Gong), der das Empfangen des Signals durch einen Klingelton anzeigt.

Inbetriebnahme

Gong: Öﬀnen Sie das Batteriefach des Gongs und legen Sie Batterien ein. Batterieanzahl und -typ

siehe „Technische Daten“. Schließen Sie anschließend das Batteriefach wieder.

Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des

Klingeltasters schieben (siehe Seite 4). Öﬀnen Sie das Batteriefach des Klingeltasters mit dem bei-

liegenden Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie

anschließend das Batteriefach wieder.

Bewegungsmelder: Entfernen Sie die rückseitige Montagevorrichtung. Schrauben Sie die

Abdeckung des Batteriefachs des Bewegungsmelders ab. Entfernen Sie den Isolierstreifen im

Batteriefach. Schließen Sie anschließend das Batteriefach wieder.

Batteriewechsel Bewegungsmelder

Im Normalzustand leuchtet die blaue Anzeige einmal auf, wenn der Sensor ausgelöst wird. Wenn der

Batteriestatus niedrig ist, blinkt die blaue Anzeige nach dem normalen Blinken noch 2 Mal schnell

auf.

Um die Batterie zu wechseln entfernen Sie die rückseitige Montagevorrichtung. Schrauben Sie die

Abdeckung des Batteriefachs ab. Wechseln Sie die Batterie gegen eine neue Batterie des gleichen

Typs (siehe „Technische Daten). Der Plus-Pol zeigt nach oben. Schließen Sie anschließend das

Batteriefach wieder.

Der Bewegungsmelder sollte gleich Ihre Bewegung erkennen und der Gong den Klingelton ab-

spielen.

Codierung erstellen/löschen

Gong und Klingeltaster/Bewegungsmelder dieses Sets wurden bereits werksseitig codiert. Wenn Sie die

Codierung erneuern, oder weitere Gongs/Klingeltaster/Bewegungsmelder hinzufügen möchten, gehen

Sie wie folgt vor.

Codierung von Gong und Klingeltaster:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/

Melodienauswahl“).

2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED

fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

3. Drücken Sie den Klingeltaster um ein Signal an den Gong zu senden. Wenn die Codierung erfolgreich

ist, gibt der Gong den ausgewählten Klingelton automatisch wieder.

Codierung von Gong und Bewegungsmelder:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/

Melodienauswahl“).

2. Entfernen Sie die Batterie aus dem Bewegungsmelder.

3. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die

LED fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

4. Legen Sie die Batterie in den Bewegungsmelder und machen Sie eine Bewegung im

Erfassungsbereich des Bewegungsmelders. Wenn die Codierung erfolgreich ist, gibt der Gong

den ausgewählten Klingelton automatisch wieder.

Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.

• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster,

Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene

Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine

Rufunterscheidung erstellen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger

(Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

• Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt)

zugeordnet werden. Siehe „Kompatible Produkte“.

ANL_B7(DC)_SA-IR07-NWX03-D_DB50.indd 3 19.02.2019 07:22:22

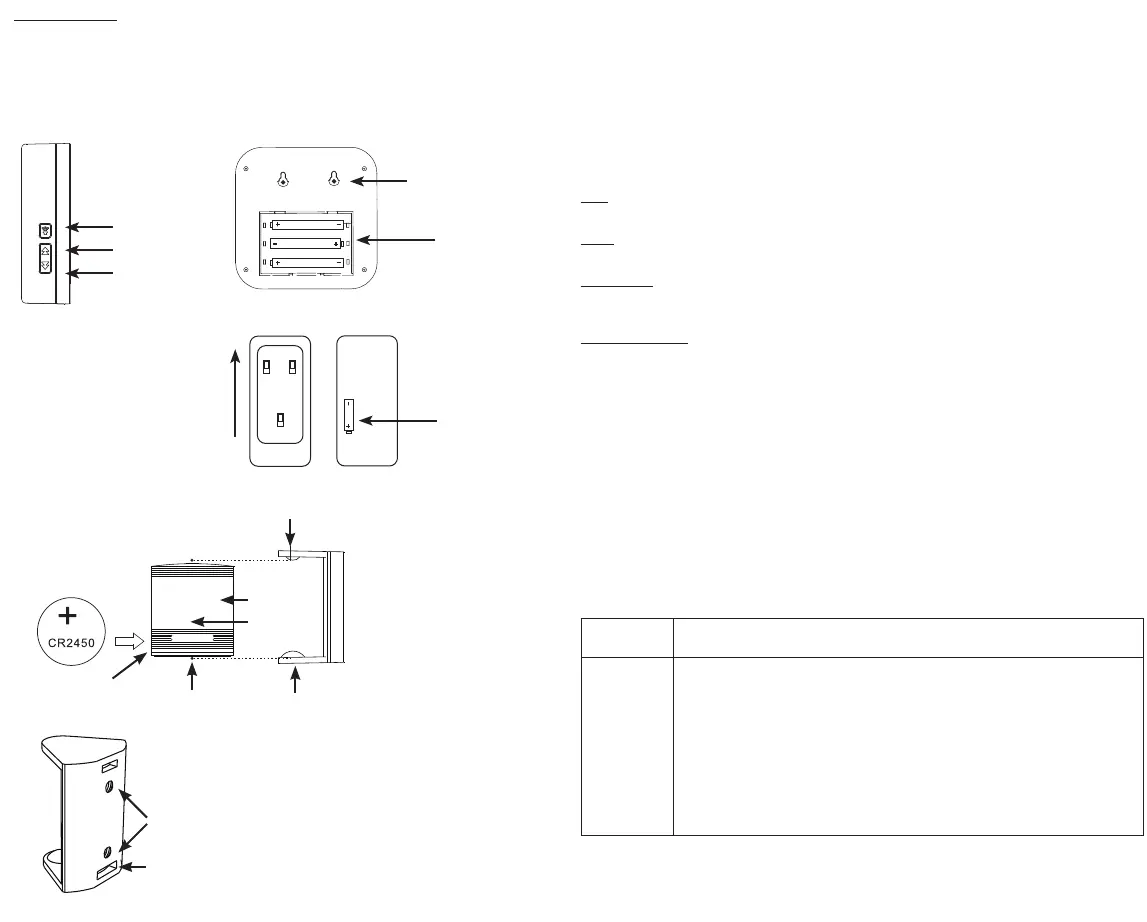

Lautstärke

Melodien rückwärts

Melodien vorwärts

Montageplatte

nach oben

schieben zur

Demontage.

Batteriefach

Gong Rückansicht

Klingeltaster Rückansicht

Gong Seitenansicht

Aufhängelasche

Batteriefach

Sensor

blaue

Anti-Rutsch-

Ring

große Klemmstelle

kleine Klemmstelle

Montagelöcher

Montagevorrichtung

Bewegungsmelder Vorderansicht

Codierung löschen:

Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen

zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt war das Zurücksetzen erfolgreich.

Alle Codierungen werden gelöscht.

Hinweis: Die Codierung zwischen Gong und Klingeltaster/Bewegungsmelder bleibt solange bestehen, bis

Sie die Codierung wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen.

Lautstärkeeinstellung/Melodienauswahl

Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte

Lautstärke/Melodie ertönt.

Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt

ausgewählte Lautstärke wird automatisch gespeichert.

Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne

abspielen. Dies hat keinen Einﬂuss auf den gespeicherten Klingelton bei der Codierung zwischen

Sender und Empfänger.

Montage

Wählen Sie einen geeigneten Platz für Gong, Bewegungsmelder und Klingeltaster. Prüfen Sie die

gewählten Stellen auf Leitungen bevor Sie Löcher bohren.

Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen

gewählten Montageort.

Gong: Drehen Sie die Schrauben in die Wand bis sie noch wenige Millimeter hervorstehen. Hängen

Sie den Gong an die vorgesehenen Aufhängelaschen.

Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den

Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband

für die Montage.

Bewegungsmelder: Stellen Sie den Bewegungsmelder an einen geeigneten Platz. Die Anti-Rutsch-

Beschichtung liegt in der Verpackung bei und sorgt am Boden für einen sicheren Stand. Oder

verwenden Sie die Montagevorrichtung mit den beigelegten Schrauben. Die empfohlene

Montagehöhe beträgt 2 - 2,2m, um einen maximalen Erfassungsbereich abzudecken.

Hinweise Bewegungsmelder:

• Der Erfassungsbereich ist abhängig vom gewählten Standort. Die Wand- oder Deckenmontage

sind zu bevorzugen.

• Vermeiden Sie unerwünschte Wärme-, Kälte- und Bewegungsquellen, z.B.Heizlüfter,

Sonneneinstrahlung, Kühlschränke oder Ventilatoren, im Erfassungsbereich um Fehlalarme zu

verhindern.

• Vermeiden Sie Abschirmungen der Bewegungsmelderlinse um den Erfassungsbereich nicht

einzuschränken, z.B. durch Pﬂanzen oder Möbel.

• Wählen Sie den Standort so, dass die Bewegungserkennung aufgrund der Durchschreiten

mehrerer Erkennungszonen erfolgt. Die Bewegungserkennung ist in Richtung des

Bewegungsmelders weniger genau, als quer zu diesem.

• Vermeiden Sie die Montage gegenüber von Fenstern. Hier können Luftströme oder Bewegungen

vor dem Fenster Fehlalarme auslösen.

Fehlersuche

Fehlerbe-

schreibung

Fehlerbehebung

Der Gong

klingelt nicht

• Überprüfen Sie die Batterien des Empfängers (Gongs) und des Senders

(Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie die

Batterien, wenn notwendig.

• Überprüfen Sie, ob die Entfernung zwischen Empfänger (Gong) und Sender

(Klingeltaster, Bewegungsmelder, Fensterkontakt) zu groß ist. Verringern Sie

die Entfernung um wieder innerhalb der Reichweite zu sein, wenn

notwendig.

• Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender (Klingeltaster,

Bewegungsmelder, Fensterkontakt) codiert ist. Codieren Sie Empfänger und

Sender wie oben beschrieben, wenn notwendig.

• Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong). Erhöhen

Sie die Lautstärke, wenn notwendig.

ANL_B7(DC)_SA-IR07-NWX03-D_DB50.indd 4-5 19.02.2019 07:22:23
