Side 1/32
SIRIUS
Sanftstarter 3RW40
Soft starter 3RW40
Démarreur progressif 3RW40
Arrancador suave 3RW40
Avviatore dolce 3RW40
Chave de partida suave 3RW40
Yumuşak yol verici 3RW40
Устройство плавного пуска 3RW40
软启动器 3RW40
3RW40 2
3RW40 3
3RW40 4
EN/IEC 60947-4-2
DE
Sanftstarter 3RW40
Betriebsanleitung — Bestell-Nr.: 3ZX1012-0RW40-2DA1
Seite
2 - 4
Grafiken 29 - 32
Sicherheits- und Inbetriebnahmehinweise für explosionsgefährdete Bereiche — Bestell-Nr.: 3ZX1012-0RW40-1CA1
EN
Soft starter 3RW40
Operating instructions — Order No.: 3ZX1012-0RW40-2DA1
Page
5 - 7
Graphics 29 - 32
Safety and commissioning instructions for hazardous areas — Order No.: 3ZX1012-0RW40-1CA1
FR
Démarreur progressif 3RW40
Instructions de service — N° de référence : 3ZX1012-0RW40-2DA1
Page
8 - 10
Graphiques 29 - 32
Consignes de sécurité et de mise en service pour les zones explosibles — N° de référence : 3ZX1012-0RW40-1CA1
ES
Arrancador suave 3RW40
Instructivo — Referencia: 3ZX1012-0RW40-2DA1
Página
11 - 13
Gráficos 29 - 32
Instrucciones de seguridad y puesta en servicio en entornos con peligro de explosión — Referencia: 3ZX1012-0RW40-1CA1
IT
Avviatore dolce 3RW40
Istruzioni operative — N° di ordinaz.: 3ZX1012-0RW40-2DA1
Pagina
14 - 16
Grafiche 29 - 32
Indicazioni di sicurezza e per la messa in servizio in aree con pericolo d‘esplosione — N° di ordinaz.: 3ZX1012-0RW40-1CA1
PT
Chave de partida suave 3RW40
Instruções de Serviço — Nº de enc.: 3ZX1012-0RW40-2DA1
Página
17 - 19
Gráficos 29 - 32
Indicações de segurança e de colocação em funcionamento para áreas apresentando risco de explosão —
Nº de enc.: 3ZX1012-0RW40-1CA1
TR
Yumuşak yol verici 3RW40
İşletme kılavuzu — Sipariş no.: 3ZX1012-0RW40-2DA1
Sayfa
20 - 22
Grafikler 29 - 32
Patlama tehlikesi altında bulunan bölgeler için emniyet ve hizmete alma bilgileri — Sipariş no.: 3ZX1012-0RW40-1CA1
PY
Устройство плавного пуска 3RW40
Инструкция по эксплуатации —№ заказа: 3ZX1012-0RW40-2DA1
Cтраница
23 - 25
Графики 29 - 32
Указания по технике безопасности и вводу в эксплуатацию во взрывоопасных зонах — № заказа: 3ZX1012-0RW40-1CA1
中
文
软启动器 3RW40
操作规程 - 订货号： 3ZX1012-0RW40-2DA1 第 26 - 28
图表
和 29 - 32 页
用于受爆炸威胁区域的安全及首次启动运行说明 — 订购编号 : 3ZX1012-0RW40-1CA1
GWA 4NEB 535 1993-10 DS 05 Last update: 07 February 2008
www.siemens.com/lowvoltage/manuals
SIRIUS-Systemhandbuch / SIRIUS system manual : http://www.siemens.de/sirius-systemhandbuch
Technical Assistance: Telephone: +49 (0) 911-895-5900 (8°° - 17°° CET) Fax: +49 (0) 911-895-5907
E-mail: technical-assistance@siemens.com
Internet: www.siemens.de/lowvoltage/technical-assistance
Technical Support: Telephone: +49 (0) 180 50 50 222
2 3ZX1012-0RW40-2DA1

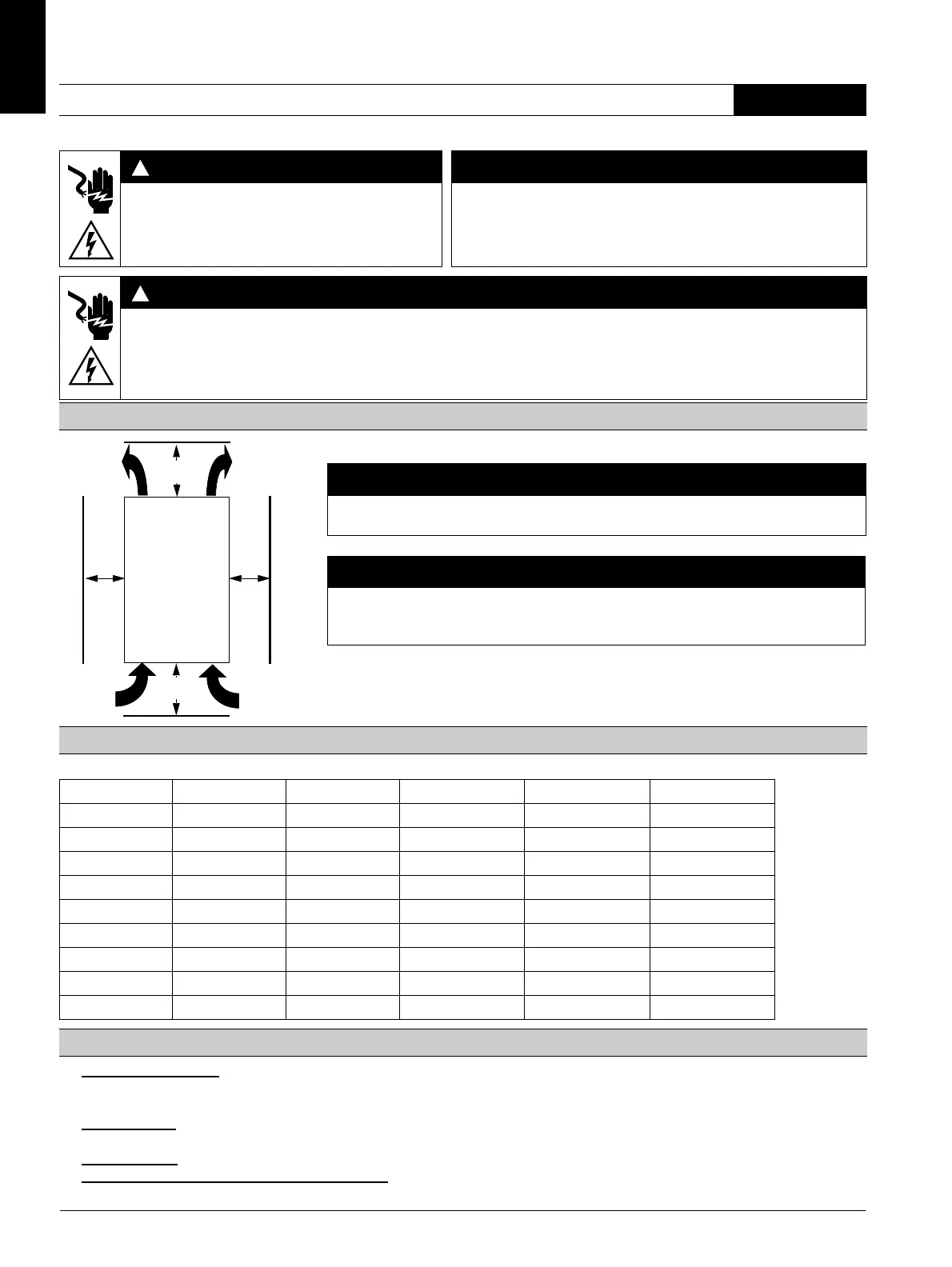

Sanftstarter 3RW40 2, 3RW40 3, 3RW40 4 Deutsch
Deutsch
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.
Zulässige Motorstromeinstellwerte in Abhängigkeit von der CLASS-Einstellung bei 40° C Umgebungstemperatur
1. Programmierung starten:
(Beim Gerät 3RW40 2 die Abdeckung wie in Bild 2 gezeigt entfernen.) Die Taste "RESET MODE" (2) länger als 2 s
drücken, bis die LED "DEVICE" (5) grün flimmert. Die Taste "RESET MODE" (2) gedrückt halten und zusätzlich die Taste "RESET/TEST" (1)
länger als 1 s drücken, bis die LED "DEVICE" (5) am Gerät rot leuchtet.
2. Modus anzeigen:
LED "STATE/BYPASSED/FAILURE" (6) blinkt grün: ON-Modus. LED "STATE/BYPASSED/FAILURE" (6) flimmert grün: RUN-
Modus.
3. Modus wechseln:
Taste "RESET MODE" (2) drücken.
4. Programmierung beenden und Einstellungen speichern: Taste "RESET/TEST" (1) länger als 1 s drücken, bis die LED "DEVICE" (5) grün
leuchtet.
GEFAHR
VORSICHT
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät
spannungsfrei schalten.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet!
GEFAHR
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Um elektrischen Stromschlag oder Verbrennungen zu vermeiden, dürfen die Klemmen des Motorsteuergeräts nicht berührt werden,
wenn das Gerät mit Spannung versorgt wird. An den Ausgangsklemmen steht auch im AUS-Zustand des Motorsteuergeräts Spannung
an.
Einbauabstände in Einzelaufstellung (Dicht-an-dicht-Aufstellung siehe Sanftstarter-Handbuch)
Motorstromeinstellwerte
I
e
[A] I
min
[A] I
max
[A] CLASS 10 I
max
[A] CLASS 15 I
max
[A] CLASS 20
3RW40 24-... 12,5 5 12,5 11 10
3RW40 26-... 25,3 10,3 25,3 23 21
3RW40 27-... 32,2 17,2 32,2 30 27
3RW40 28-... 38 23 38 34 31
3RW40 36-... 45 22,5 45 42 38
3RW40 37-... 63 25,5 63 50 46
3RW40 38-... 72 34,5 72 56 50
3RW40 46-... 80 42,5 80 70 64
3RW40 47-... 106 46 106 84 77
Programmieren des ON/RUN Ausgangs 13/14 (Werkseinstellung: ON) (Grafikteil, Bild 3)
!
!
1
1
3
5
2
4
6
a
≥ 60 mm
[≥ 2.36 in]
≥ 40 mm
[≥ 1.56 in]
ACHTUNG
Beachten Sie beim Einbau des Geräts die angegebenen Abstände, damit genügend Luft für
Kühlung zirkulieren kann. Das Gerät wird von unten nach oben belüftet.
VORSICHT
Gefahr von Sachschäden.
Achten Sie darauf, dass keine Flüssigkeit, kein Staub oder leitender Gegenstand in den
Sanftstarter gelangt.
a
a) 3RW40 2: 15 mm [0.59 in]
3RW40 3; 3RW40 4: 30 mm [1.18 in]
3ZX1012-0RW40-2DA1 3
Deutsch

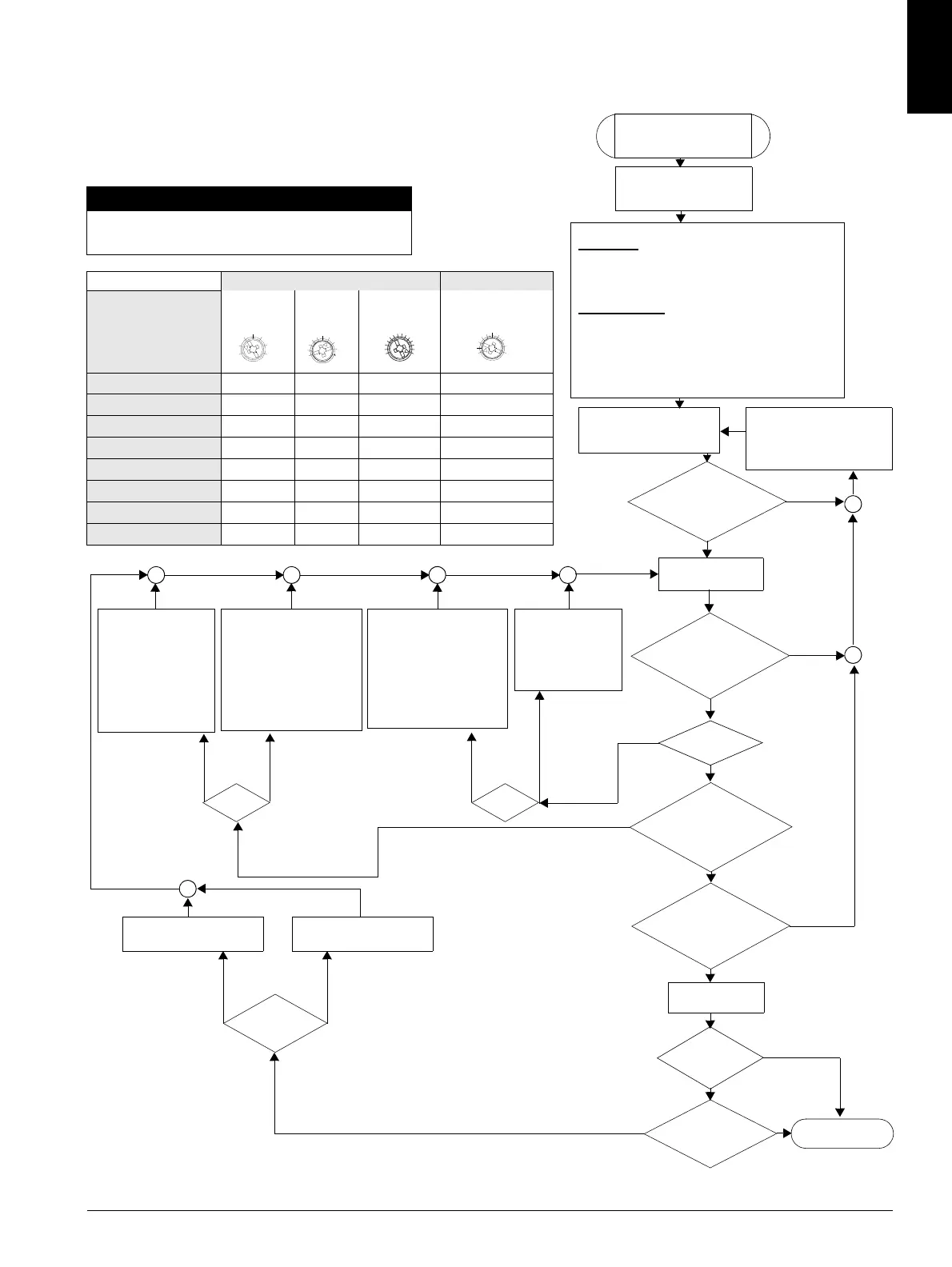

Schnellinbetriebnahmeanleitung
1. Sanftstarter ausschalten
(IN 1 -> 0).
2. Anlaufzeit reduzieren
(Poti nach links drehen)
oder
3. wenn Strombegrenzung
eingestellt ist, Begren-
zungswert erhöhen (Poti
nach rechts drehen).
1. Sanftstarter aus-
schalten (IN 1 -> 0).
2. Anlaufzeit erhöhen
(Poti nach
rechts drehen).
3. Strombegrenzungs-
wert reduzieren
(Poti nach
links drehen).
1. Sanftstarter ausschalten
(IN 1 -> 0).
2. Startspannung erhöhen
(Poti nach rechts drehen)
oder
3. wenn Strombegrenzung
eingestellt ist, Begren-
zungswert erhöhen (Poti
nach rechts drehen).
1. Sanftstarter aus-
schalten (IN 1 -> 0).
2. Startspannung
reduzieren (Poti
nach links drehen).
Der Motor erreicht
seine Nenndrehzahl
- mit zu schnellem
Momentenanstieg
- schneller als
gewünscht,
mit zu hohem
Anlaufstrom
Der Motor
erreicht seine
Nenndrehzahl
- langsamer als
gewünscht
- gar nicht
(bleibt hängen)
Der Motor
läuft nicht
sofort los
und brummt
Motor:
Der Motor
läuft mit
Momenten-
schlag an
Auslaufzeit erhöhen
(Poti nach rechts drehen)
Auslaufzeit reduzieren
(Poti nach links drehen)
Sanftauslauf
Der Motor bleibt
abrupt, nicht sanft
stehen.
Der Motor läuft zu
lange nach.
Schnellinbetriebnahme
3RW40 SIRIUS
Sanftstarter
1. Verdrahtungskontrolle
- Steuerteil und
- Leistungsteil
2. Gerät parametrieren
Motorschutz
- am I
e
-Einsteller Motorbemessungsstrom des
Antriebs einstellen
- am CLASS-Schalter erforderliche Abschaltklasse
einstellen.
Sanftstartfunktion
- Strombegrenzungswert (x I
e
)
- Anlaufzeit (s)
- Startspannung (%)
- Auslaufzeit (s)
auf gewünschte Werte einstellen (siehe Tabelle
Einstellungsvorschlag).
3. Spannungen im Steuer-
und Hauptstromkreis über-
prüfen und zuschalten.
Über LED-Anzeige und
Zustandstabelle Fehlerursa-
che ermitteln und beheben.
(siehe Seite 4)
LED "DEVICE"
grünes Dauerlicht,
die anderen LEDs
sind aus?
nein
4. Sanftstarter ein-
schalten (IN 0 -> 1)
LEDs:
"DEVICE" grün Dauerlicht,
"STATE/BYPASSED"
blinkt grün?
Motor läuft
sanft an?
Motor
erreicht zügig,
innerhalb der gewünschten
Zeit seine Nenn-
drehzahl?
LEDs:
"DEVICE" grün
Dauerlicht, "STATE/
BYPASSED" grün
Dauerlicht?
Sanftstarter aus-
schalten (IN 1 -> 0)
Welche
Auslaufart ist
gewählt?
Motor
kommt wie gewünscht
zum Stillstand?
Inbetriebsetzung
beendet
Motor:
nein
nein
nein
nein
nein
Thermistoranschluss (nur 3RW40.-.TB0.)
– Anschluss Thermoclick gemäß Bild 6.3 (Drahtbrücke entfernen)
– Anschluss PTC Typ A gemäß Bild 6.4 (Drahtbrücke entfernen)
VORSICHT
Gefahr von Sachschäden.
Anschluss an nicht belegte Klemmen ist unzulässig.
Einstellungsvorschlag Anlauf Parameter Auslauf Parameter
Start-
spannung %
Anlaufzeit s
Strombegren-
zungswert
Auslaufzeit s
Applikation
Förderband
70 10
5xI
e
5
Rollenförderer
60 10
5xI
e
5
Kompressor
50 10
4xI
e
0
kleiner Ventilator
40 10
4xI
e
0
Pumpe
40 10
4xI
e
10
Hydraulikpumpe
40 10
4xI
e
0
Rührwerk
40 20
4xI
e
0
Fräsmaschine
40 20
4xI
e
0
40
100%
0
5
10
20s
e
xI
5
1.3
5
10
0
20s
Sanftauslauf
ja
ja
ja
ja
ja
ja
ja
ja
Freier Auslauf
