BEILAGE WDS 6001002 | WDS 600 C
Montage Wärmedämmung
DEUTSCH
1. Allgemeine Hinweise
1.1 Zutreende Geräte
Wärmedämmung
WDS600, Bestellnummer 236077
WDS1000, Bestellnummer 236078
WDS602, Bestellnummer 236079
WDS1002, Bestellnummer 236080
WDS650, Bestellnummer 236081
WDS 600 C, Bestellnummer 235967
Als Zubehör für die Standspeicher
SHO AC 600-1000 | SB 602-1002 AC | SB 650/3 AC | SGZ 600 C
Hinweis
Beachten Sie die mit dem Gerät gelieferte Bedienungs-
und Installationsanleitung.
1.2 Mitgeltende Dokumente
Bedienungs- und Installationsanleitung
SHO AC 600-1000
Bedienungs- und Installationsanleitung
SB 602-1002 AC | SB 650/3 AC
Bedienungs- und Installationsanleitung
SGZ 600 C

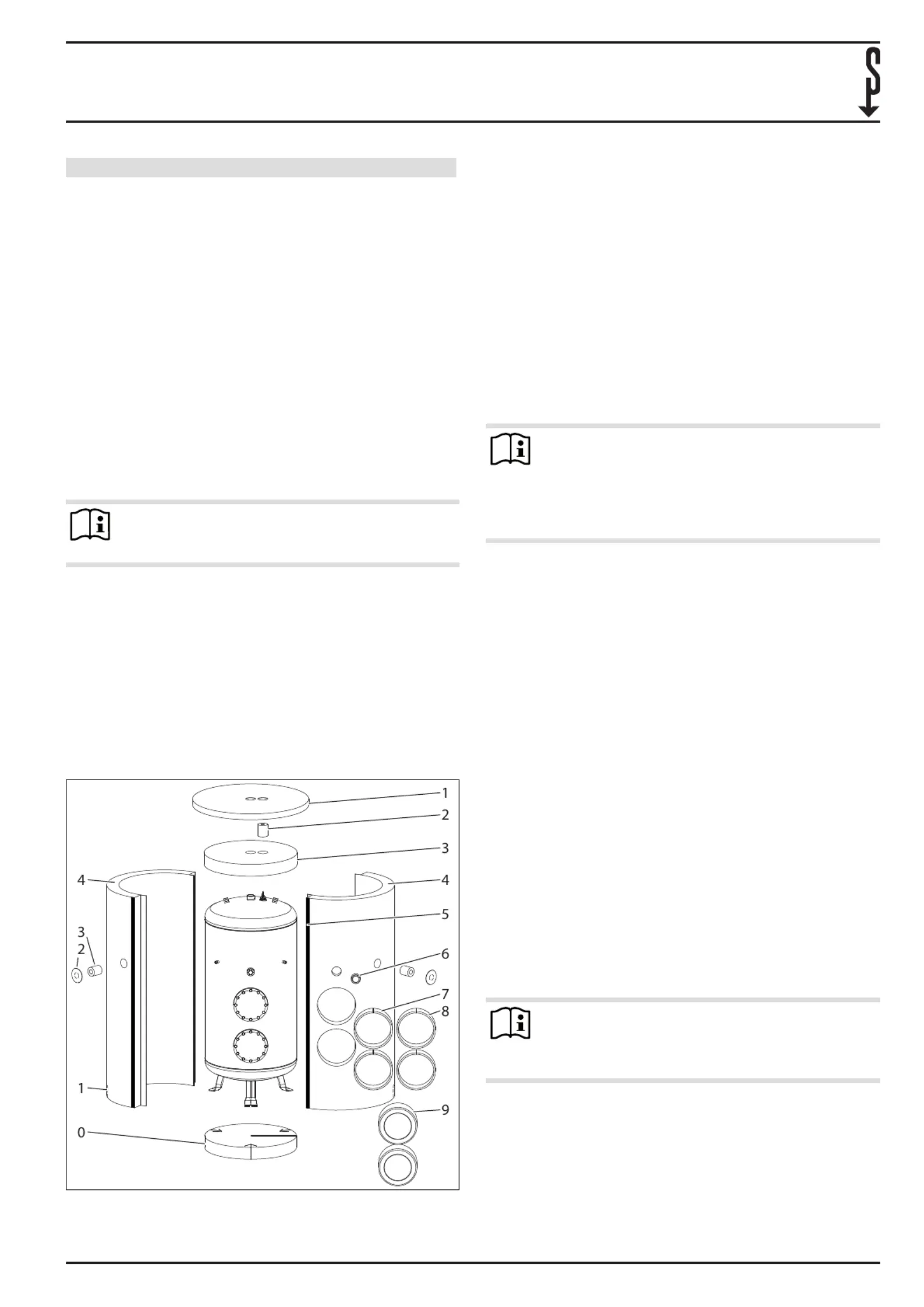

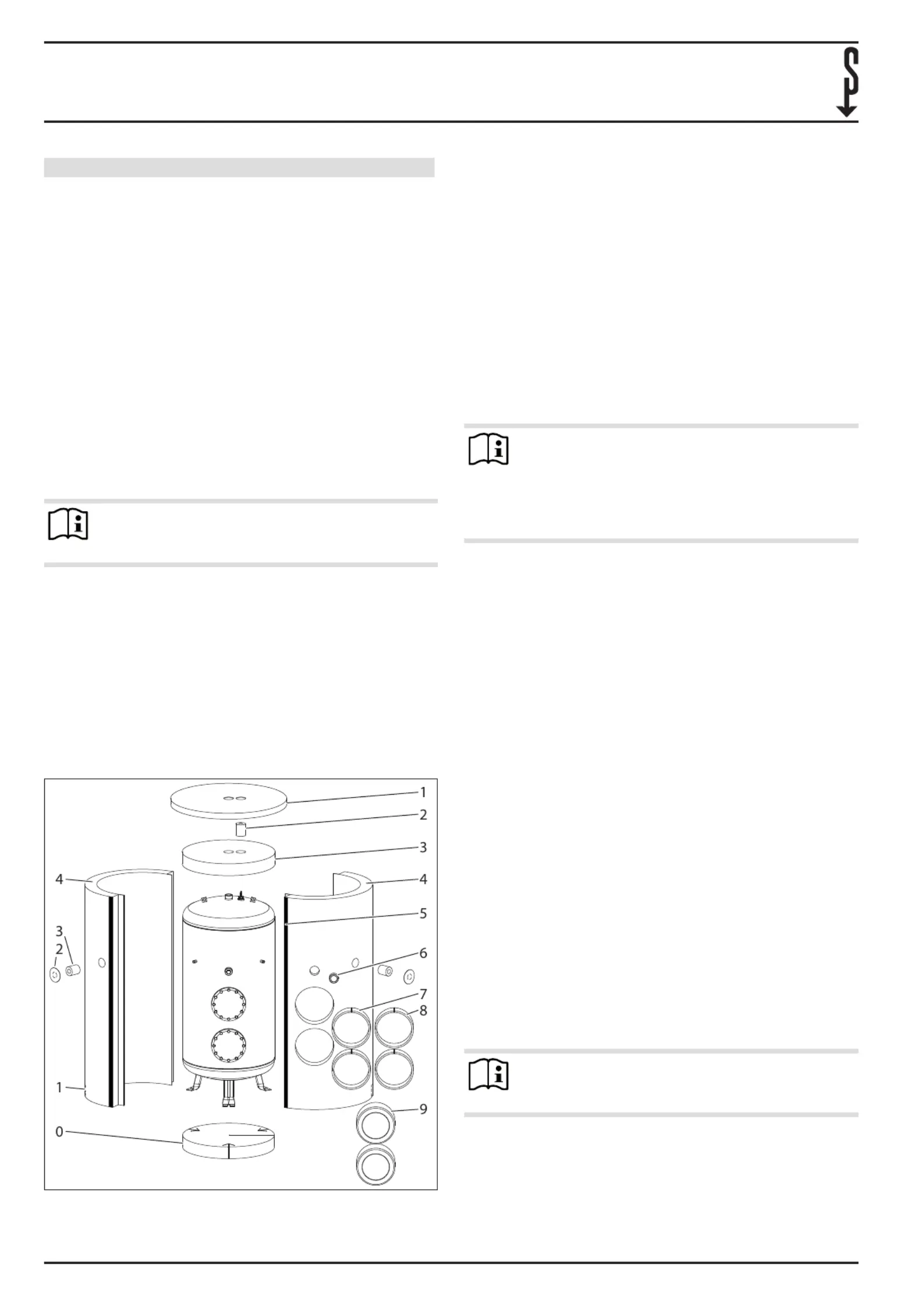

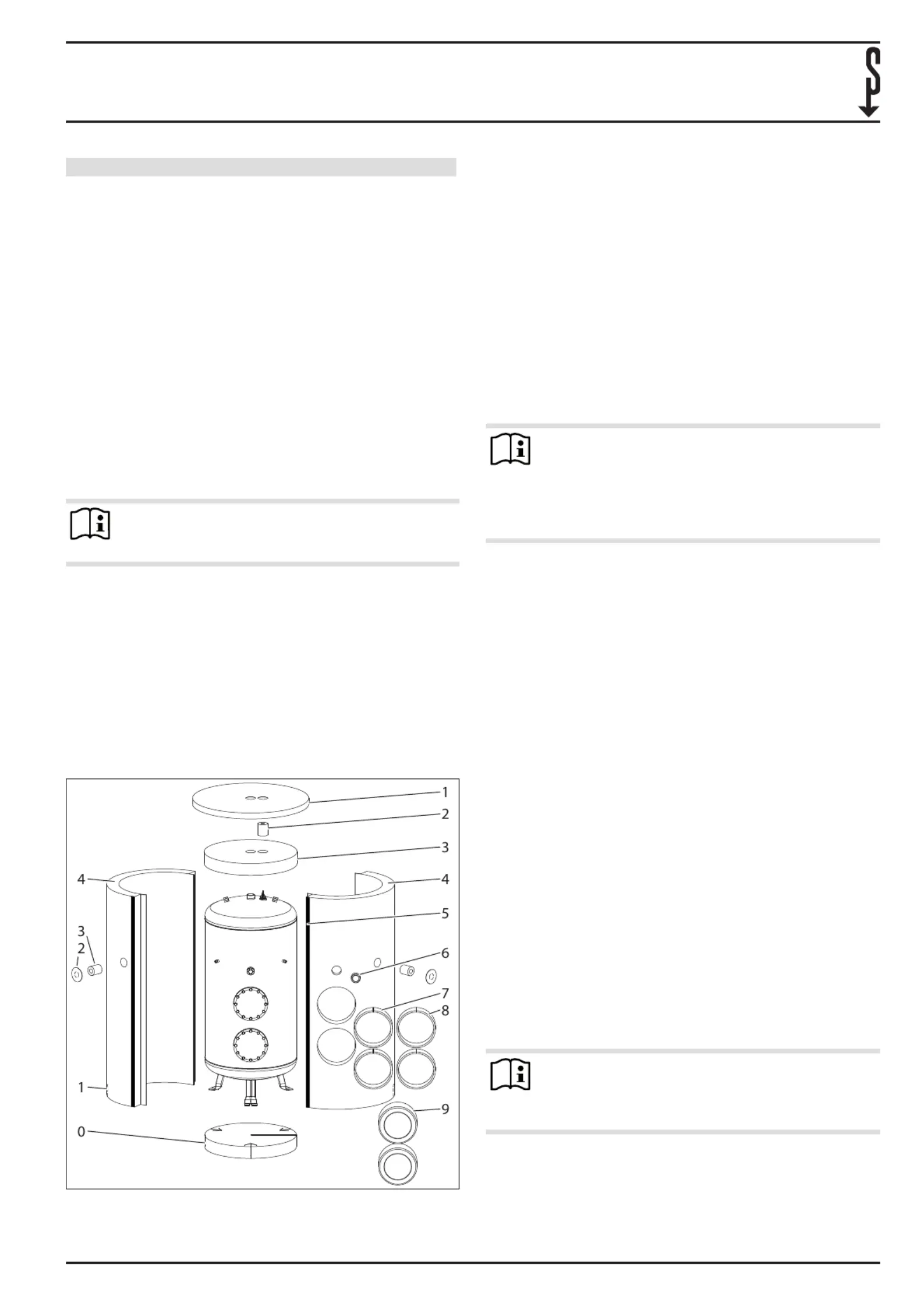

2. Wärmedämmung montieren
D0000059835
1
1
1
1
1
1 Deckel
2 Dämmung Schutzanode
3 Wärmedämmsegment oben
4 Wärmedämmsegment rechts
5 Reißverschluss
6 Anschlussabdeckung elektrische Not-/Zusatzheizung (in-
klusive Dämmung)
7 Wärmedämmstreifen Flansch
8 Wärmedämmstreifen Flansch
9 Flanschabdeckung (inklusive Dämmung)
10 Wärmedämmsegment unten
11 perforierte Aussparung für den „Kaltwasser Zulauf“
12 Rosette
13 Dämmung Anschluss
14 Wärmedämmsegment links
Hinweis
Montieren Sie vor der Wärmedämmung die Kaltwas-
ser-Zulaueitung und ggf. eine Verlängerung für die
Zirkulationsleitung.
Montieren Sie die Wärmedämmung vor dem elektri-
schen Anschluss.
f Montieren Sie die Wärmedämmung möglichst mit zwei
Personen. Tragen Sie bei der Montage Schutzhandschuhe,
um Verschmutzungen zu vermeiden.
f Positionieren Sie das geschlitzte Wärmedämmsegment
unten zwischen den Standfüßen.
f Önen Sie die perforierte Aussparung für den „Kaltwasser
Zulauf“ im Wärmedämmsegment rechts oder links.
f Stecken Sie die Wärmedämmsegmente rechts und links
über die Anschlüsse des Gerätes.
f Legen Sie die überstehenden Wärmedämmstreifen am
Rand der Wärmedämmsegmente jeweils nach außen, zwi-
schen beide Wärmedämmsegmente.
f Verbinden Sie die Wärmedämmsegmente mit den Reiß-
verschlüssen von oben nach unten. Justieren Sie dabei
durch Klopfen und Pressen mit der achen Hand die Wär-
medämmsegmente am Gerät.
f Legen Sie das Wärmedämmsegment oben und den
Deckel auf. Führen Sie dabei die Verbrauchsanzeige der
Anode durch das Loch im Wärmedämmsegment oben
und im Deckel.
f Füllen Sie die Hohlräume im Bereich der Anschlüsse mit
den Wärmedämmeinsätzen aus.
f Kleben Sie die Rosetten und stecken Sie die Abdeckungen
auf nicht verwendete Anschlüsse.
f Kleben Sie den Aufkleber „Hinweis Signalanode“ gut
sichtbar auf die Wärmedämmung.
Hinweis
f Kleben Sie ggf. das zusätzliche Typenschild an
eine gut sichtbare Position auf die Wärmedäm-
mung.
