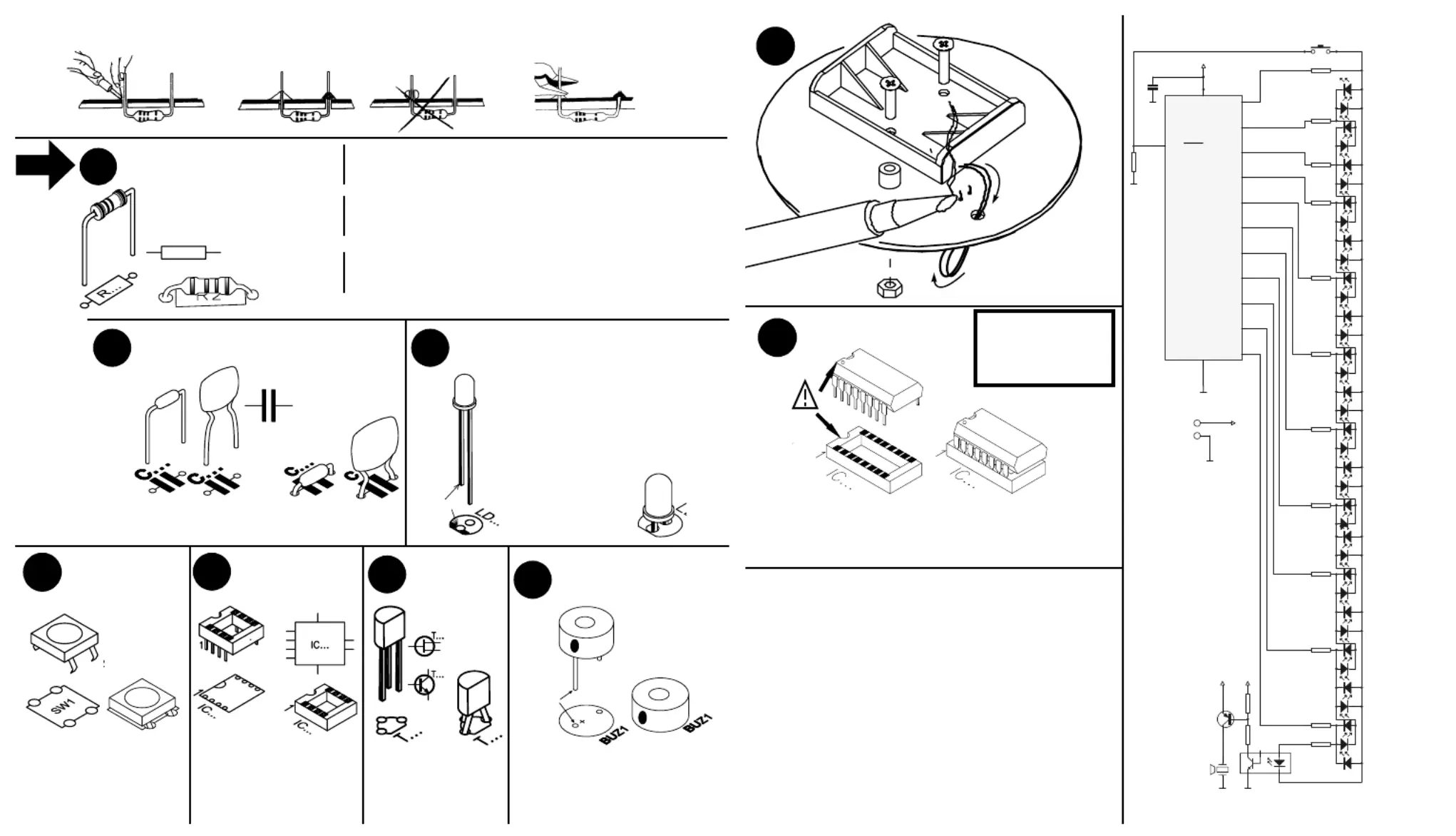

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda

1 3

R...

max.

40W

◊R1,R2:

47K

◊R3, ...,

R14 :

220

◊R15 : 0

Resistor - W eerstand -

Résistance - Widerstand -

Resistencia - Motstand -

Vastus - Resistenze

START

(Yellow, Purple, Orange) -(Geel, Paars, Oranje) -(Jaune, Violet, Orange) -(Gelb, Violet,

Orange) -(Gul, Lila, Orange) -(Keltainen, Purppura, Oranssi) - (Amarillo, Morado,

Naranjado) -(Amarelo, Violeta, Laranja) - (Giallo, Viola, Aranciato)

(Black) -(zwart) -(noir) -(Schwarz) -(Svart) -(Musta) -(Negro) -

(Preto) -(Nero)

PUSHBUTTON

◊ SW1

◊ IC1 : VMK119 (prog. PIC16C505)

◊ IC2 : 4N33 or eq.

CAPACITOR

◊ C1 : 100nF (104) µ1

TRANSISTOR

◊ T1 : BC557

BUZZER

◊ BUZ1

CATHODE

LEDs

c...

DIAGRAM

(Red, Red, Brown) -(Rood, Rood, Bruin) -(Rouge, Rouge, Brun) -(Rot, Rot, Braun) -

(Röd, Röd, Brun) -(Punainen, Punainen, Ruskea) -(Rojo, Rojo, Marrón) -(Encarnado,

Encarnado, Castanho) -(Rosso, Rosso, Marrone)

Watch the polarity !

Att. à la polarité !

0 :

Yellow/Geel/Jaune/Gelb/Gul/Keltainen/

Amarillo/Amarelo/Giallo

32,19,21,25,34,27,36,30,23,5,16,1,14,9,18,7,

12,3 :

Red/Rood/Rouge/Rot/Röd/Punainen/Rojo/

Encarnado/Rosso

15,4,2,17,6,13,11,8,10,24,33,20,31,22,29,28,

35,26 :

Green/Groen/Vert/Grün/Grön/Vihreä/Verde

IC SOCKET

◊ IC1 : 14P

◊ IC2 : 6P

BATTERY HOLDER

Watch the position of the

notch !

Attention à la position de

l'encoche !

220

R13

220

R12

220

R11

220

R10

220

SW1

START

1 2

5 4

IC2

4N27

GND

BC55 7

R14

220

47K

RB5/OSC1/CLKIN

RB3/MCLR/Vpp

RC5/T0CKI

RC4

RC3

RB4/OSC2/CLKOUT

RB0

RB1

RB2

RC2

RC1

RC0

VDD

VSS

IC1

PIC16C505-20/P

GND

100n

GND

47K

GND

BUZ1

3 x AA Battery

GND

R15
