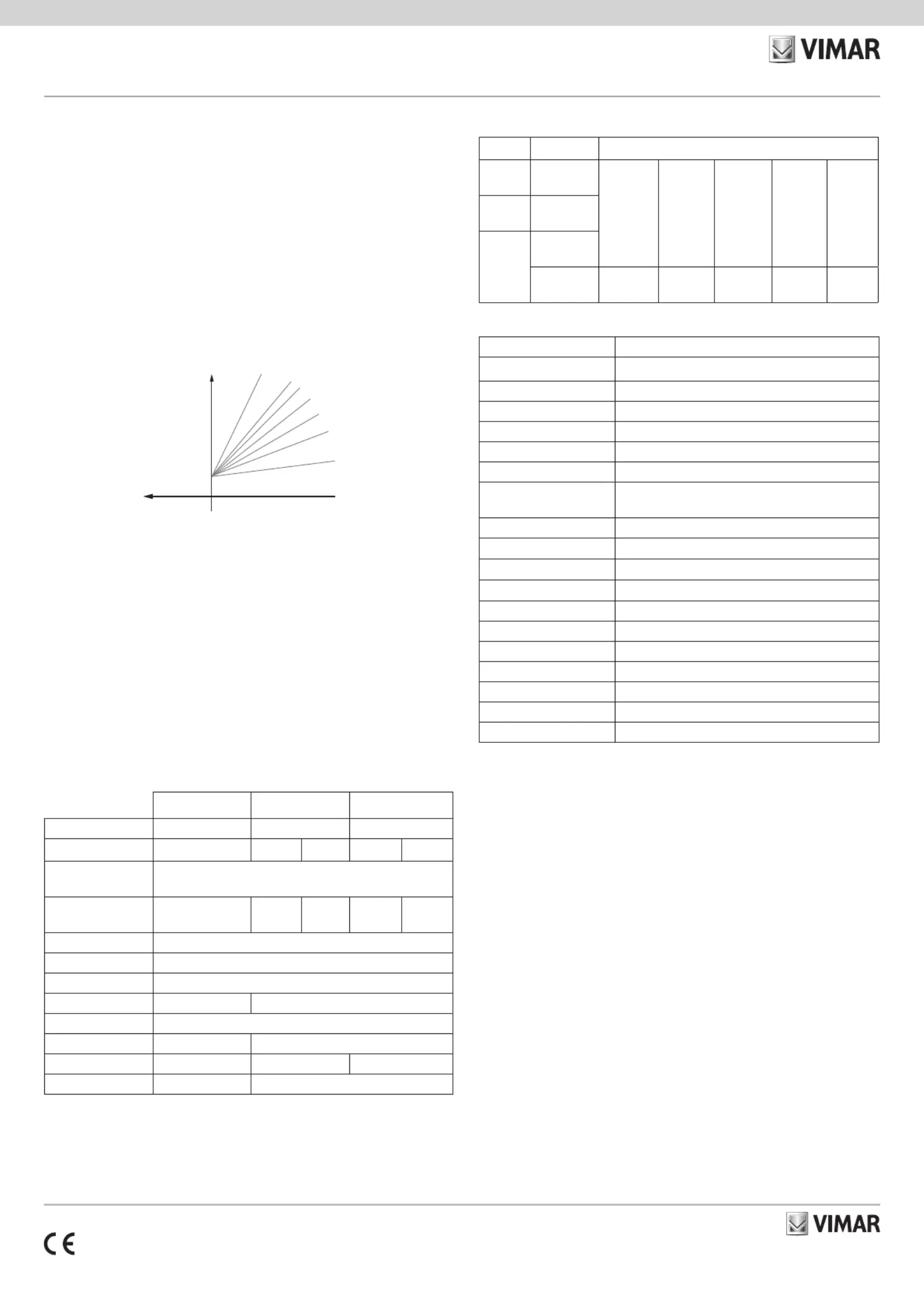

Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400596C0 03 2207
01465
SMART AUTOMATION BY-ME PLUS
Regolatore climatico per impianti termici, dispositivo di controllo della tempera-
tura di classe II (contributo 2%), alimentazione 120-230 V~ 50/60 Hz, 3 ingressi
per sonde PT100, PT1000 e NTC, 1 uscita comando valvola miscelatrice, 1
uscita 0-10 V o (0)4-20 mA, 1 uscita a relè in scambio 8 A 230 V~, installazione
su guida DIN (60715 TH35), occupa 6 moduli da 17,5 mm.
Il Regolatore climatico di impianti termici, per riscaldamento e condizionamento, è un dispositivo By-me
adatto alla regolazione della temperatura dell’acqua di mandata attraverso una valvola miscelatrice. La
regolazione può essere effettuata nelle seguenti modalità:
- Fissa: la temperatura di mandata (T2), sia in riscaldamento che in condizionamento, viene mantenuta costante al
valore impostato dal set-point. In tale modalità non è necessario l’utilizzo della sonda esterna.
- Modulante (climatica): la regolazione della temperatura di mandata (T2) viene effettuata in funzione della
temperatura ambiente esterna e al fattore di correzione K secondo la relazione:
T mandata = Setpoint + K x (Setpoint - T esterna)
Il fattore di correzione è impostabile e varia a seconda del tipo di impianto, dagli elementi riscaldanti/raf-
frescanti installati e dalla classe energetica dell’edificio; un esempio di curve climatiche in riscaldamento
al variare del fattore di correzione è il seguente:

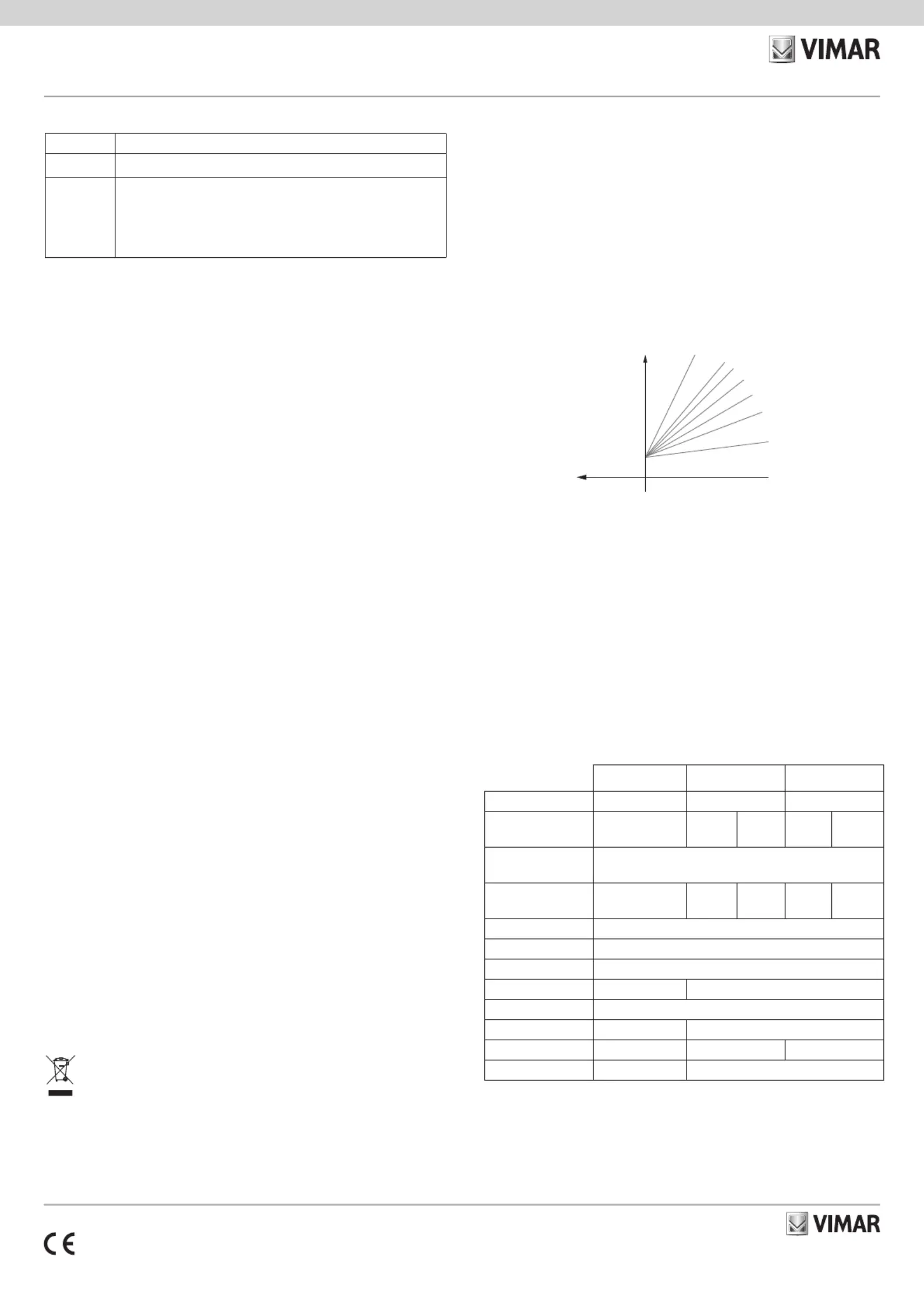

T °CM
T
E°C
K=max
K=min
+10° + 5° 0° -5° -10° -15° -20°
Setpoint
Per tutti i dettagli relativi alla scelta della curva più idonea si veda la sezione Termoregolazione
del manuale del sistema By-me Plus.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 120-230 V~ 50/60 Hz.
• Potenza dissipata: 6 VA a 230 V~ 4 VA a 120V~.
• Tensione nominale BUS TP: 29 V d.c. SELV.
• Assorbimento BUS: 5 mA.
• 1 uscita per comando valvola miscelatrice motorizzata del tipo a tre punti.
• 1 uscita per comando pompa di circolazione.
• 1 uscita analogica per pilotaggio valvola miscelatrice del tipo proporzionale; l’uscita è configurabile in
tensione (0-10V) o in corrente (0-20 mA o 4-20 mA) ed è protetta dal sovraccarico.
• LED di stato e 4 LED segnalazione stato uscite.
• LED e pulsante di configurazione.
• 3 ingressi per sonde di temperatura T1, T2, T3.
• Temperatura di funzionamento: -5 °C - +45 °C (uso interno).
• Classificazione ErP (Reg. UE 811/2013): classe II, contributo 2%.
• Installazione su guida DIN (60715 TH35), occupa 6 moduli da 17,5 mm.
CARATTERISTICHE DELLE SONDE DI TEMPERATURA.
NTC PT100 PT1000
Tipologia Vimar art. 02965.1 Classe A Classe A
Metodo di misura 2 fili 3 fili 2 fili 3 fili 2 fili
Range di lettura della
temperatura
-40 ÷ +120°C
Lunghezza max. dei
collegamenti
50 m (*) 10 m 1 m 10 m 10 m
Sezione minima 0,5 mm
2
Range di temperatura Precisioni di lettura
-40°C < T < -30°C ≤ ± 2,0 °C
-30°C < T< -20°C ≤ ± 1,0 °C ≤ ± 1,5 °C
-20°C < T < 70°C ≤ ± 1,0 °C
70°C < T < 90°C ≤ ± 1,5 °C ≤ ± 1,0 °C
90°C < T < 110°C ≤ ± 2,0 °C ≤ ± 1,5 °C ≤ ± 1,0 °C
110°C < T < 120°C ≤ ± 2,5 °C ≤ ± 1,5 °C
(*) Nel caso in cui la sonda NTC 02965.1 venga utilizzata per la misura della temperatura di mandata, la lunghezza
massima consentita è pari a 10 m.
CARATTERISTICHE DEGLI INGRESSI.
Ingresso Funzione Canale configurabile come:
T1
Temperatura
esterna
NTC Vimar
art. 02965.1
PT100
3 fili
PT100
2 fili
PT1000
3 fili
PT1000
2 fili
T2
Temperatura
mandata
T3
Temperatura
ausiliaria
Ingresso
ausiliario
N.O. N.C. - - -
SEGNALAZIONI DEI LED.
LED SIGNIFICATO SEGNALAZIONE
Led rosso di configurazione
Stato configurazione
ON Configurazione in corso e cancellazione dispositivo in corso
OFF Nessuna attività in corso di quelle sopra elencate
Led verde Stato del dispositivo
ON Dispositivo attivo e funzionante
OFF Mancanza di alimentazione da rete
Lampeggio
Segnalazione allarme dovuto a: allarme guasto sonda
temperatura oppure allarme blocco regolazione
Led OUT1
Stato uscita dell’uscita OUT1
ON
Stato apertura valvola
ON
Stato chiusura valvola
OFF
Valvola ferma
Led OUT2
Stato uscita dell’uscita OUT2
ON Stato pompa di circolazione attiva
OFF Stato pompa di circolazione spenta
Led OUT3 Stato uscita dell’uscita OUT3
ON Stato apertura valvola (>0%)
OFF Stato chiusura valvola (0%)
Lampeggio Allarme di sovracorrente con uscita in modalità tensione
PRINCIPALI IMPOSTAZIONI.
• Per ogni modalità di regolazione (fissa o modulante) sono disponibili 4 modi di funzionamento: auto,
comfort, economy ed off.
• Regolazione con controllo di tipo PID.
• Tempi di movimentazione valvola miscelatrice in apertura e chiusura parametrizzabili (Tempo apertu
-
ra/chiusura valvola ≥ 30 s).
• Funzione Scenario che imposta i modi di regolazione e funzionamento alle condizioni memorizzate.
• Funzione antigrippaggio della pompa di circolazione e della valvola miscelatrice.
• Funzione anticondensa (solo in condizionamento).
• Funzione di rilevazione presenza allarme impianto attraverso l’ingresso ausiliario. La logica della
segnalazione presenza allarme può essere configurata come N.C o N.O.; si deve utilizzare un con
-
tatto pulito privo di tensione SELV che deve garantire l’isolamento di sicurezza.
• Limitazione temperatura massima di mandata in riscaldamento utilizzabile come limitazione tempe
-
ratura massetto.
• Limitazione temperatura minima di mandata in condizionamento.
• Allarme guasto sonda di mandata.
• Allarme guasto sonda esterna.
• Allarme guasto sonda ausiliaria.
• Allarme sovraccarico uscita proporzionale OUT3.
• Allarme Blocco quando l’ingresso del contatto ausiliario viene aperto o chiuso a seconda della polari
-
tà impostata (N.O. o N.C.); in caso di allarme viene attivato il blocco del regolatore climatico e quindi
si disattiva la pompa e si chiude la valvola. Una volta che l’allarme si è risolto il regolatore riprende il
suo normale funzionamento.
• Procedura di test (a dispositivo non configurato) per la verifica dei collegamenti e la messa a punto
del regolatore climatico in fase di installazione.
Per maggiori dettagli si faccia riferimento al manuale del sistema By-me Plus.
IMPORTANTE: La valvola miscelatrice utilizzata nell’impianto viene impostata in fase di configu
-
razione e il regolatore utilizzerà solamente quell’uscita per la regolazione; questo significa che, in
fase di funzionamento, le uscite OUT1 ed OUT3 si escludono a vicenda. Non è possibile regolare
contemporaneamente una valvola miscelatrice a 3 punti e una di tipo proporzionale.
ATTENZIONE: La funzione anticondensa previene l’eventuale formazione di condensa. Nei locali
dove è presente il condizionamento deve sempre esserci un adeguato trattamento dell’aria.
