Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400358D0 02 2109
01907.1
Passive speaker 8 ohms 30 W, 2-way, instal-
lation on hollow walls and false ceilings.
This device is used for playing the music signal
transmitted by the audio source, voice messages and
acoustic signals for calls or alarms. The speaker can
be flush-mounted in a false ceiling or wall and has
a thermoplastic body, punched metal grille, coaxial
2-way broadband speaker system, 5” rubber suspen-
sion woofer and soft dome tweeter.
CHARACTERISTICS.
• Rated power: 30 Wrms
• Rated impedance: 8 Ω
• Speakers: Woofer x 5”, Tweeter x 1”
• Frequency response: 46 - 20.000 Hz
• Sensitivity 1W/1m: 91,5 dB
• Sensitivity max: 106 dB
• Angles: 180° (up to 2 kHz)

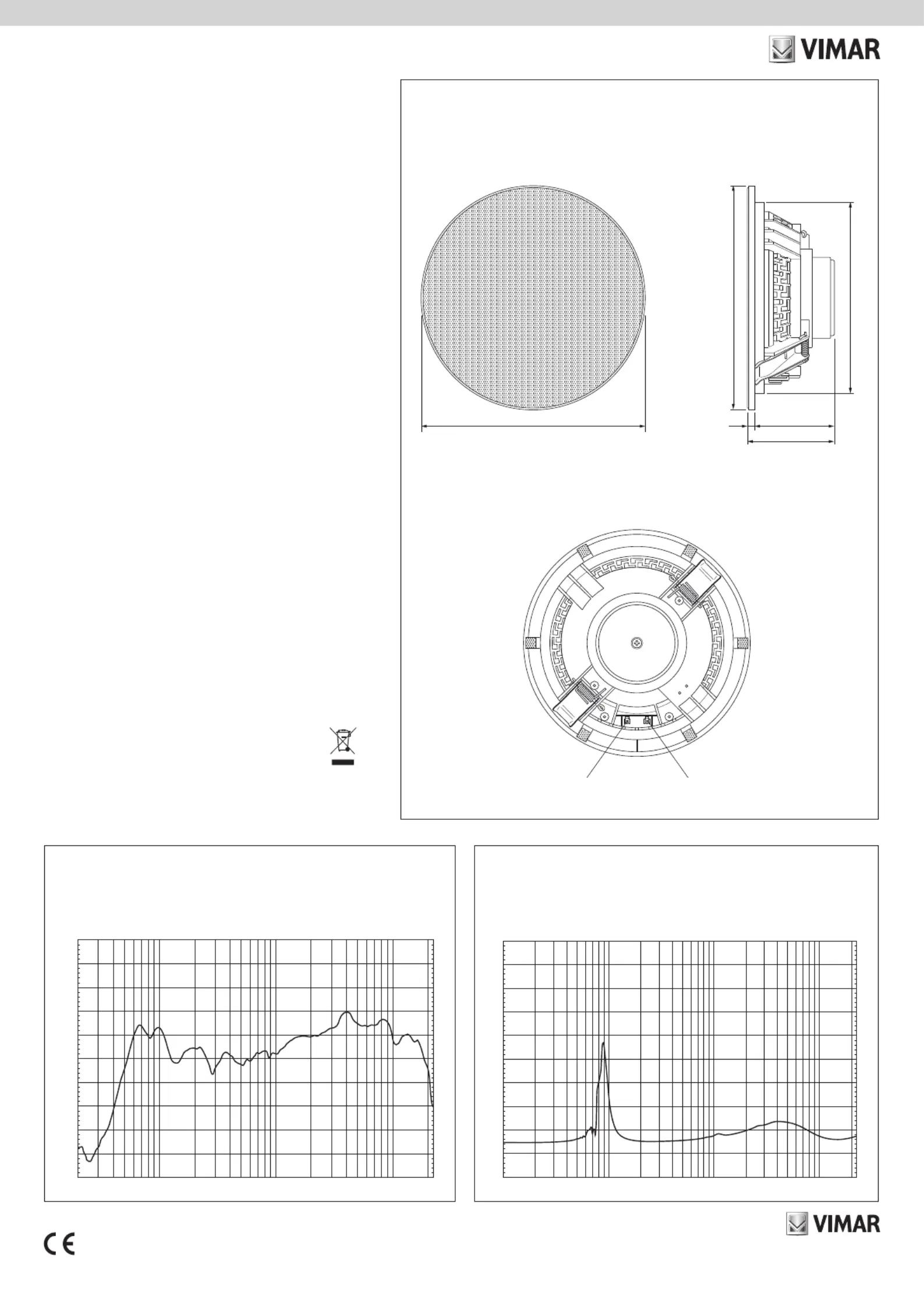

• Dimensions: Ø 191 mm, depth 68 mm
• Dimensions of the hole for recess mounting: Ø
164 mm
INSTALLATION.
1. Perforate the panel made of plasterboard (or ano-
ther material) respecting the dimensions indicated
on the template provided (fig. 1).
2. Fit the speaker in the hole and fix to the wall using
the metal spring tabs (fig. 2 and 3).
CONNECTIONS.
Important: Do not connect the speaker cables
while the amplifier is on; switch on the amplifier
only when all of the connections have been
completed.
It is recommended to use cables of adequate
cross-section according to the distance to cover.
1. Connect the line negative (black cable) to the
faston “ -” terminal and the positive one (red cable)
to the faston ” terminal. +“
2. On completing the connections, check that the
resulting impedance is no less than the minimum
impedance declared for the amplifier; the speaker
01907.1 is designed to work with articles 01901,
01484 and with low impedance amplifiers (8 Ω).
INSTALLATION RULES.
Installation must be carried out by qualified persons
in compliance with the current regulations regarding
the installation of electrical equipment in the country
where the products are installed.
REACH (EU) Regulation no. 1907/2006 – Art.33. The
product may contain traces of lead.
Diffuseur sonore passif 8 ohms 30 W, 2
voies, installation sur cloisons sèches et
faux plafonds.
Ce dispositif permet de reproduire le signal musi-
cal envoyé par une source sonore, les messages
vocaux et les signaux sonores d’appel et d’alarme.
Le diffuseur peut être encastré dans un faux plafond
ou monté en saillie. Il comporte un corps en matière
thermoplastique, une grille métallique perforée, un
système coaxial de haut-parleurs 2 voies à bande
large, un woofer à suspension en caoutchouc de 5
pouces et un tweeter à dôme souple.
CARACTÉRISTIQUES.
• Puissance nominale: 30 Wrms
• Impédance nominale: 8 Ω
• Haut-parleurs: Woofer x 5”, Tweeter x 1”
• Réponse en fréquence: 46 - 20.000 Hz
• Sensibilité maxi : 106 dB
• Angles : 180° (jusqu’à 2 kHz)
• Dimensions : Ø 191 mm, profondeur 68 mm
• Dimensions du trou pour l’encastrement: Ø 164 mm
INSTALLATION.
1. Percer le panneau en placo-plâtre (ou autre
matériau) en suivant le gabarit de série (fig. 1).
2. Introduire le diffuseur dans l’orifice et le fixer sur
la paroi à l’aide des ailettes métalliques à ressort
(fig. 2 et 3).
BRANCHEMENTS.
Attention: ne pas brancher les câbles du diffu-
seur quand l’amplificateur est allumé. N’allumer
l’amplificateur qu’après avoir réalisé tous les
branchements.
Il est conseillé d’utiliser des câbles ayant une
section adaptée à la distance à couvrir.
1. Connecter le pôle négatif de la ligne (câble noir) à
la borne faston ” et le pôle positif (câble rouge) à -“
la borne faston +“ ”.
2. Après avoir terminé les branchements, s’assurer
que l’impédance résultante n’est pas inférieure à
l’impédance minimale déclarée de l’amplificateur;
le diffuseur 01907.1 est conçu pour fonctionner
avec les articles 01901, 01484 et des amplifica
-
teurs à faible impédance (8 Ω).
RÈGLES D’INSTALLATION.
Le circuit doit être réalisé par des techniciens qua-
lifiés, conformément aux dispositions qui régissent
l’installation du matériel électrique en vigueur dans le
pays concerné.
Règlement REACH (EU) n° 1907/2006 – art.33. Le
produit pourrait contenir des traces de plomb.
Diffusore passivo sonoro 8 ohm 30 W, 2 vie,
installazione su pareti leggere e controsof
-
fitto.
Il dispositivo consente di riprodurre il segnale musi-
cale inviato dalla sorgente sonora, messaggi vocali
e segnalazioni acustiche di chiamata o di allarme. Il
diffusore è installabile ad incasso a controsoffitto o
parete ed è provvisto di corpo in materiale termopla-
stico, griglia metallica forata, sistema di altoparlanti
coassiale a 2 vie larga banda, woofer a sospensione
in gomma da 5” e tweeter a cupola morbida.
CARATTERISTICHE.
• Potenza nominale: 30 Wrms
• Impedenza nominale: 8 Ω
• Altoparlanti: Woofer x 5”, Tweeter x 1”
• Risposta in frequenza: 46 - 20.000 Hz
• Sensibilità 1W/1m: 91,5 dB
• Sensibilità max: 106 dB
• Angoli: 180° (fino a 2 kHz)
• Dimensioni: Ø 191 mm, profondità 68 mm
• Dimensioni del foro per installazione ad incasso:
Ø 164 mm
INSTALLAZIONE.
1. Forare il pannello in cartongesso (o altro materiale)
rispettando le dimensioni indicate nella dima fornita
a corredo (fig. 1).
2. Inserire il diffusore nel foro e attraverso le alette
metalliche a molla fissarlo sulla parete (fig. 2 e 3).
COLLEGAMENTI.
Attenzione: Non collegare i cavi del diffusore con
l’amplificatore acceso; accendere l’amplificatore
soltanto quando tutti i collegamenti sono stati
completati.
Si raccomanda di usare cavi di adeguata sezione
in base alla distanza da coprire.
1. Collegare il negativo della linea (cavo nero) al
morsetto faston ” e il positivo (cavo rosso) al -“
morsetto faston +“ ”
2. Ultimati i collegamenti, accertarsi che l’impedenza
risultante non sia inferiore all’impedenza minima
dichiarata dell’amplificatore; il diffusore 01907.1
è progettato per funzionare con gli articoli 01901,
01484 e con amplificatori a bassa impedenza (8
Ω).
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale
qualificato con l’osservanza delle disposizioni rego-
lanti l’installazione del materiale elettrico in vigore nel
paese dove i prodotti sono installati.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il
prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o
sulla sua confezione indica che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli
idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l’apparecchiatura che si desidera smaltire al
distributore, al momento dell’acquisto di una nuova apparecchiatu-
ra di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
2
è inoltre possibile consegna-
re gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta
differenziata per l’avvio successivo dell’apparecchiatura dismessa
al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull’am-
biente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.
WEEE - User information
If the crossed-out bin symbol appears on the equipment or
packaging, this means the product must not be included with
other general waste at the end of its working life. The user must
take the worn product to a sorted waste center, or return it to
the retailer when purchasing a new one. Products for disposal
can be consigned free of charge (without any new purchase obli-
gation) to retailers with a sales area of at least 400 m
2
, if they
measure less than 25 cm. An efficient sorted waste collection
for the environmentally friendly disposal of the used device, or
its subsequent recycling, helps avoid the potential negative
effects on the environment and people’s health, and encoura-
ges the re-use and/or recycling of the construction materials.
DEEE - Informations destinées aux utilisateurs
Le symbole du caisson barre, la ou il est reporte sur l’appareil ou
l’emballage, indique que le produit en fin de vie doit etre collecte
separement des autres dechets. Au terme de la duree de vie du
produit, l’utilisateur devra se charger de le remettre a un centre de
collecte separee ou bien au revendeur lors de l’achat d’un nou-
veau produit. Il est possible de remettre gratuitement, sans obli-
gation d’achat, les produits a eliminer de dimensions inferieures a
25 cm aux revendeurs dont la surface de vente est d’au moins
400 m
2
. La collecte separee appropriee pour l’envoi successif de
l’appareil en fin de vie au recyclage, au traitement et a l’elimina-
tion dans le respect de l’environnement contribue a eviter les effets
negatifs sur l’environnement et sur la sante et favorise le reemploi
et/ou le recyclage des materiaux dont l’appareil est compose.
